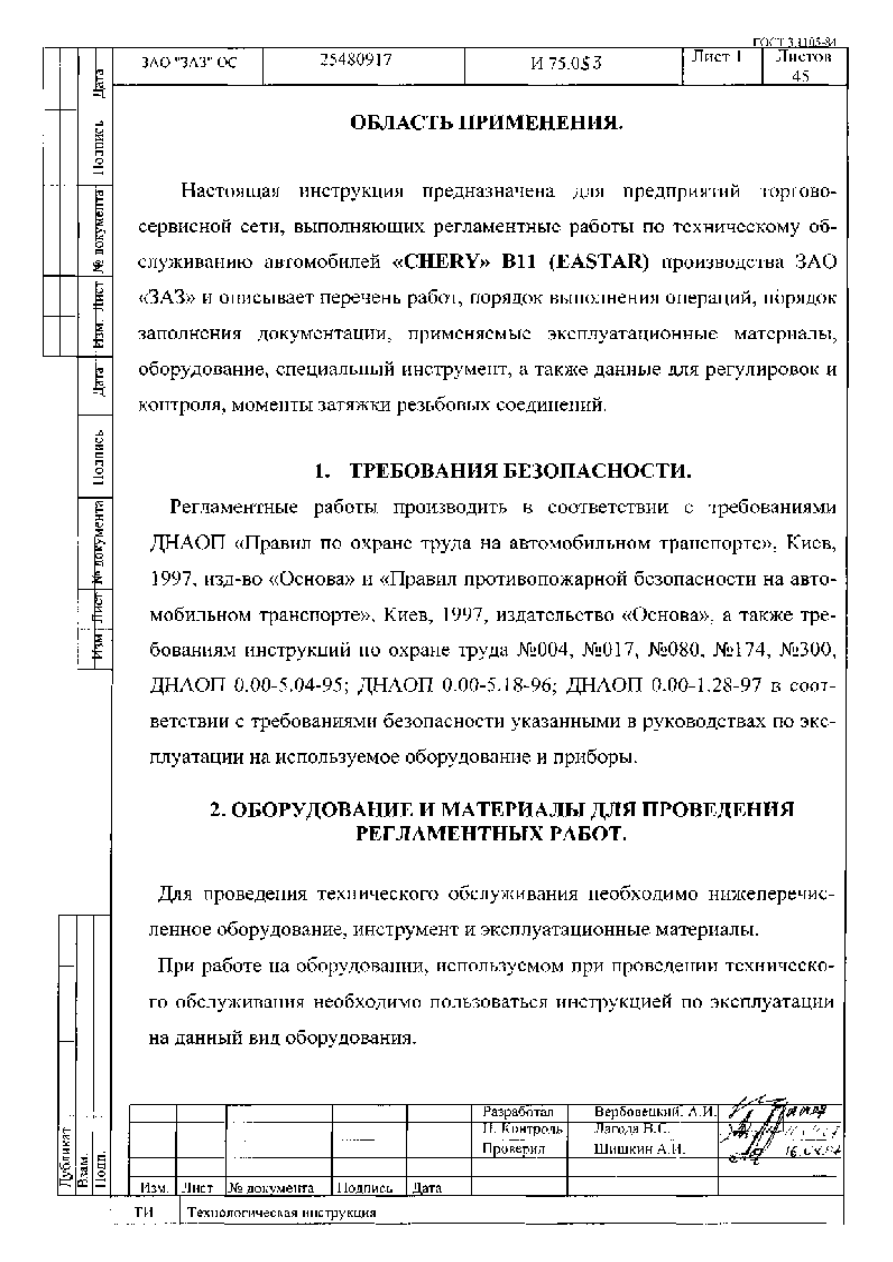

ГОСТ 3.1105-84

25480917

Лист 1 Листов
45

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

И 75.0

ЗАО "ЗАЗ" ОС

ТИ

Технологическая инструкция

Разработал
Н. Контроль
Проверил

Изм. Лист № документа Подпись Дата

Вербовецкий. А.И.
Лагода В.С.
Шишкин А.И.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

Оборудование:

- Подъёмник 2-х стоечный (грузоподъемностью не менее 2-х тонн);
- Диагностический прибор Х-431 Launch;
- Стенд для регулировки углов установки колес;
- Пускозарядное устройство;
- Компрессор;
- Пылесос;
- Мойка высокого давления;
- Устройство регулировки света фар.

Приборы:

- Аккумуляторный пробник типа Э107;
- Ареометр типа АЭ-2 ГОСТ 18481-81;
- Термометр ГОСТ 28498-90;
- Трубка стеклянная диаметром 5-8 мм;
- Манометр шинный с пределами измерений 0…0,6 Мпа (0…6 кгс/см

Инструменты:

- Набор универсального слесарного инструмента;
- Динамометрические ключи;
- Комплект специального инструмента и приспособлений «Чери».

Мерительный инструмент:

- Штангенциркуль типа ШЦ-II-160-005 ГОСТ 166-80.

*Горюче-смазочные и эксплуатационные материалы применяе-

мые на автомобиле «Eastar»:

- Бензин автомобильный А-95 неэтилированный по ДСТУ 4063-2001;
- Моторное масло для бензиновых двигателей с классом вязкости по
SAE 5W/40 и уровнем эксплуатационных свойств по API SL;
-  Трансмиссионное  масло  с  классом  вязкости  по  SAE  75W/90  и  уровнем
эксплуатационных свойств по API GL-4;
- Тормозная жидкость DOT-4 ТУ У 6-05761264.046-96;
- Концентрат  охлаждающей  жидкости  BASF  Glysantin  G34-91  в  соотноше-
нии 1:1 с деминерализованной водой;
- Рабочая жидкость рулевого гидроусилителя DEXRON II-D или
  DEXRON Ш;
- Жидкость омывателя ветрового стекла «Арктика» или «Обзор – 20»
ТУ 38.302-20-20-89;
-  * Протирочный материал;
-  * Автомобильная косметика для мойки и полировки;
-  * Консистентные смазки (Литол-24 ГОСТ 21150-87, Фиол-1
ТУ38. УССР 201247-80, Фиол-2У ТУ 38 УССР 201266-79, Вазелин техниче-
ский  волокнистый  ВТВ-1  ТУ  38.101180-76,  ЦИАТИМ  201  ГОСТ  6267-74,
ЛСЦ-15 ТУ 38 УССР 201004-80.)

* ПРИМЕЧАНИЕ:

эксплуатационные материалы применять согласно руко-

водства по эксплуатации на данную модель автомобиля.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

3. ПЕРЕЧЕНЬ И ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ

РЕГЛАМЕНТНЫХ РАБОТ

Періодичність технічного обслуговування

Пробіг (км) або період експлуатації (рік),

в залежності від того, що настане раніше*

х 1000

2,5

100

Об`єкт обслуговування і перелік

робіт

Період експлуа-

тації

СИСТЕМИ СИЛОВОГО АГРЕГАТУ

Паливні трубопроводи та їх з’єднання

Привідний ремінь (генератор, рульове керування з
гідропідсилювачем, кондиціонеру)

Перевірити герметичність систем силового агрегату
(

масло, охолоджуюча рідина, паливо, система кон-

диціювання), перевірити рівень експлуатаційних рі-
дин

Масло двигуна та масляний фільтр

Свічки запалювання

Фільтруючий елемент повітроочисника

Паливний фільтр

Зубчастий ремінь газорозподільного механізму, на-
тяжний та направляючий ролики

Охолоджуюча рідина

Трансмісійне мастило МКПП

Трансмісійне мастило АКПП

Високовольтні дроти запалювання

Перевірка вмісту СО у відпрацьованих газах

ШАСІ ТА КУЗОВ

Затяжка різьбових з’єднань шасі та кузова

Сайлентблоки передньої та задньої підвісок

Підшипники маточин задніх коліс, зазори

Перевірити вільний хід педалей щеплення та галь-
мової системи

Перевірити працездатність систем контролю, освіт-
лення та сигналізації

Перевірити ступінь зарядженості АКБ, та рівень еле-
ктроліту

Випускний трубопровід, його з’єднання та кріплення

Чохли шарнірів привідних валів, шарових опор, шар-
нірів кермових тяг, кермового механізму

Перевірити працездатність гідропідсилювача кермо-
вого механізму, герметичність системи, рівень екс-
плуатаційної рідини

Перевірити люфт кермового механізму

Робоча рідина гідропідсилювача кермового механіз-
му

Трубопроводи гальмівного гідроприводу та їх
з’єднання, рівень гальмівної рідини

Гальмівна рідина

Стоянкове гальмо

Перевірити стан гальмівних колодок та дисків перед-
ніх гальмівних механізмів

Перевірити стан гальмівних колодок та барабанів
(

або дисків) задніх гальмівних механізмів

Стан шин та тиск повітря в шинах

Кути встановлення коліс

Ремені безпеки та їх кріплення

Перевірка ЛКП автомобіля

Змазати замки, петлі, защіпки капоту та дверей, при
необхідності виконати регулювання

Пробним виїздом впевнитись у справності автомобі-
ля

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

У таблиці подані усереднені значення пробігу. Автомобіль повинен пройти технічне обслугову-

вання у межах ±500 км від вказаних у регламенті технічного обслуговування, або через 11-13 міся-
ців в залежності від того що настане раніше.

Позначки в таблиці "Регламент технічного обслуговування”:
К – контролювати, при необхідності провести регулювання, затяжку, змащення, долив експлуа-

таційної рідини, усунути несправність та замінити деталі, які вийшли з ладу.

З – замінити.

4. МОЙКА КУЗОВА АВТОМОБИЛЯ.

Произвести общую мойку автомобиля, используя моечную установку
для чего выполнить следующие работы:

- вымыть автомобиль струёй воды;
- вымыть машину губкой при помощи мягкого моющего средства;
- смыть моющее средство тонкой струёй воды;
- промыть струей воды полости арок колес;
- полностью ополоснуть машину;
- просушить и насухо вытереть машину.

5. ПРОЧИСТКА ДРЕНАЖНЫХ ОТВЕРСТИЙ ПОРОГОВ И ДВЕРЕЙ.

Прочистить при помощи деревянной лопатки дренажные отверстия

порогов и дверей. Продуть отверстия сжатым воздухом (пистолет для обду-
ва деталей сжатым воздухом С 417).

6. ПРОВЕРКА НАЛИЧИЯ СКОЛОВ, ТРЕЩИН ЛАКОКРАСОЧНОГО

ПОКРЫТИЯ И ОЧАГОВ КОРРОЗИИ КУЗОВА, ПОВРЕЖДЕНИЙ

МАСТИКИ АРОК КОЛЕС И ДНИЩА АВТОМОБИЛЯ.

Произвести осмотр кузова автомобиля и при необходимости устранить

мелкие повреждения окраски согласно технологической инструкции
(ТИ №75.010 «Рекомендации по устранению дефекта лакокрасочного по-
крытия»).
