ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3

–

2910002

































































Контроль

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 2. Контролировать моменты затяжки резьбовых соединений по операциям:

03

04      -

болты крепления колес                                                                                 Мкр. 110 Н.м  (от 95 до 115Н.м).

05      -

тормозные   шланги                                                                                       Мкр. 40 Нм.

06      -

болты крепления балки задней подвески (рычагов)                                   Мкр. 115 Н.м (Мкр. от 97,7 до 121 Н. м).

07     -  болты крепления скобы на суппорте автомобиля                                      Мкр. 70 Нм  (60-75 Нм).

08     -

крепление подшипника ступицы заднего колеса                                        Мкр.100…120Нм

Т 09     -  крепление скобы на суппорте автомобиля                                                  Мкр. 70 Нм  (60-75 Нм).

10     -

крепление промежуточной  трубы  и глушителя                                         Мкр. от 43 до 52 Н.м.

11

12

13     -

болты  крепления амортизаторов задней подвески                                    Мкр. 70 Нм.

14     -

болт крепления нижнего/верхнего  рычагов задней подвески в сборе     Мкр. 115 Н.м (Мкр. от 97,7 до 121 Н. м).

15     -

болт крепления левого и правого тросов                                                     Мкр.



от 18 до 22 Н.м.



16

17     -

гайки крепления трубок заднего тормоза в сборе                                       Мкр. 16 Нм

18

19

20 1.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

21 2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

22 3.

Динамометрический ключ Мкр. 0…250 Н.м (0…25 кгс.м).

23



24

МК/КТТП

ТП. 75.053

123



ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









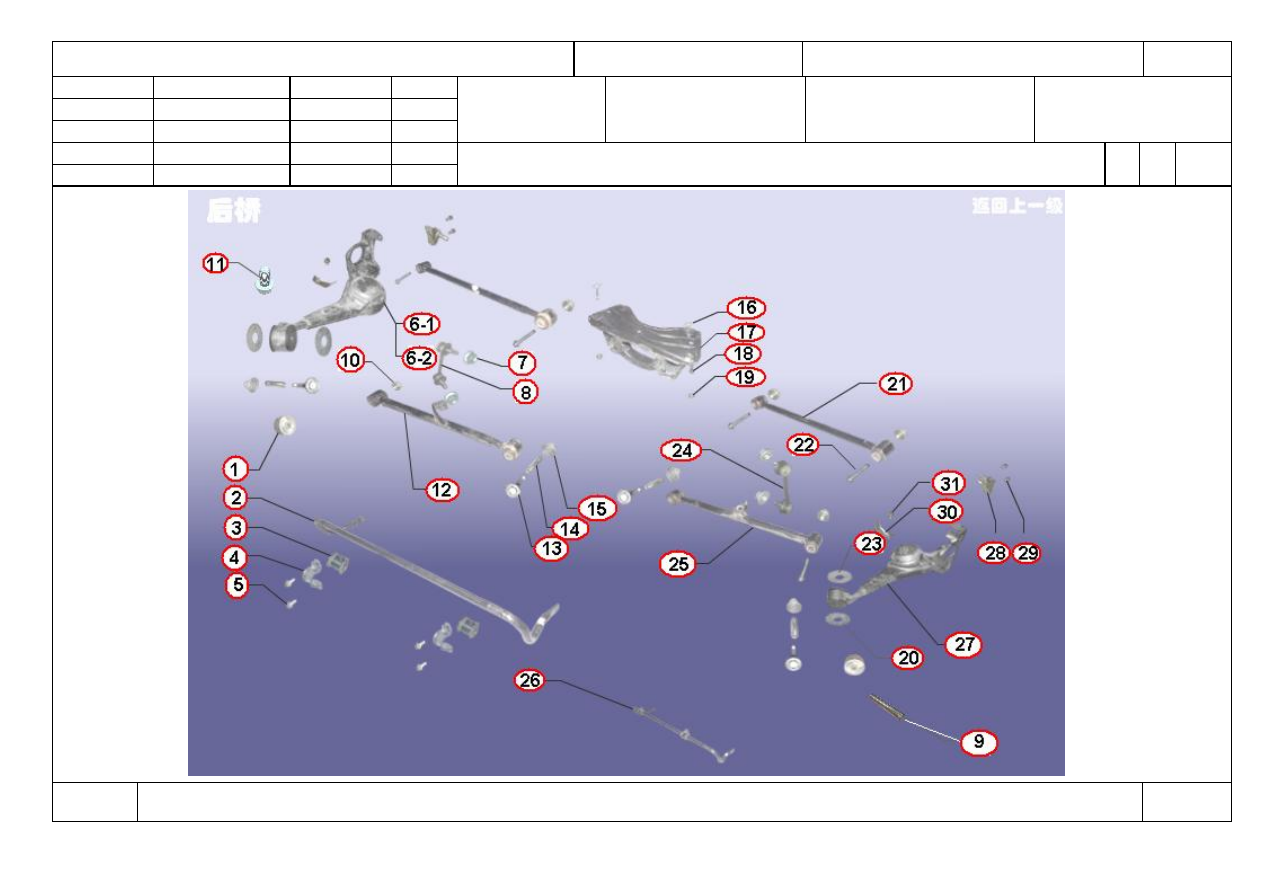

Рычаг задней подвески

    25480917.

 75.053











Н. контр.



Лагода





Контроль

О

1





165






КЭ

ТП 75.053

124



Нормативы  трудоемкости к ТП № 75.053  снятия, установки  задней подвески ее узлов и деталей при

ТО и ТР автомобилей

"Chery" T11 “Tiggo”

  и их модификаций.



№

п/п

№ операции

по  Т/П

Технологические операции

№ операции по

сборнику Н/Т

н/ч по

сборнику

Н/Т

1.

005

Перемещение автомобиля



0.2

2.

010 – 015

Снятие-установка колеса в сборе

T11ZZZ31000102701

0.2

4.

020 – 025

Отсоединение и подсоединение троса стояночного тормоза задней
подвески в салоне

T11ZZZ35080902751
T11ZZZ35081002751

0.5
0.5

5.

030 – 035

Снятие, установка задней балки (подрамника)

T11ZZZ28101102751

0.5

6.

040 – 045

Снятие, установка амортизатора и пружины

T11ZZZ29150102701
T11ZZZ29120112701

0.5
0.6

7.

050 – 055

Снятие, установка суппорта тормоза

T11ZZZ35020602751

0.3

8.

060 – 065

Снятие, установка тормозного диска

T11ZZZ35020752751

0.2

9.

070 – 075

Снятие, установка подшипника ступицы заднего колеса

T11ZZZ33012102751

0.2

10

080 – 085

Замена тормозной колодки ручного тормоза

T11ZZZ35021702751

0.2

11.

090 –095

Замена тормозных колодок дискового тормоза

T11ZZZ35010802751

0.2

12.

105 - 110

Снятие, установка стабилизатора поперечной устойчивости

T11ZZZ29160112751

0.5

13.

115 - 120

Замена реактивной штанги

T11ZZZ29190302701

0.3

14.

125 - 130

Снятие, установка нижнего рычага задней подвески в сборе

T11ZZZ33010102751

0.8

15.

155

Замена сайлент - блока рычага задней подвески

T11ZZZ33011302751

0.2

16.

160

Регулировка улов установки задних  колес



0.47























Начальник Отдела сервиса                                                       Т.Г. Суховерш





ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

44



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

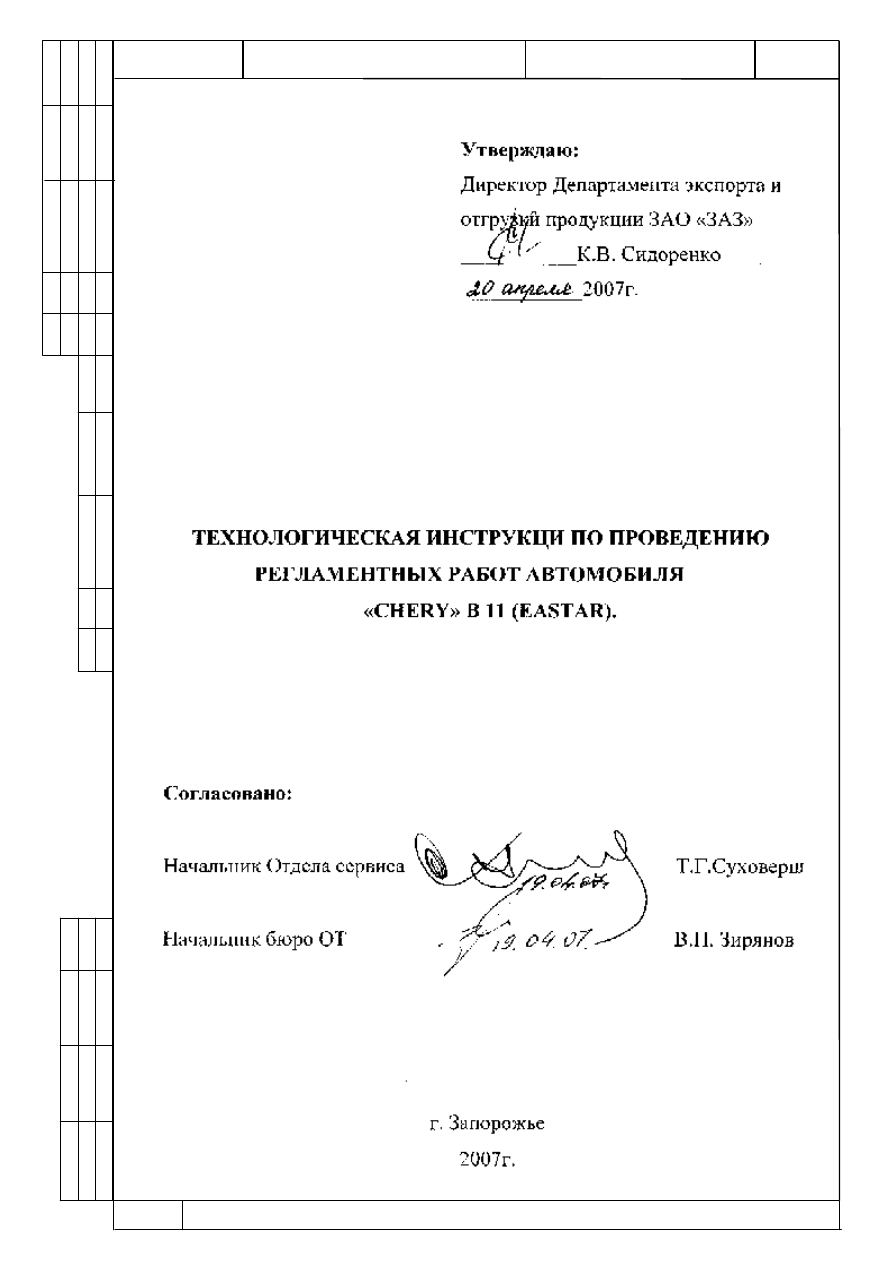

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.
