ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3 – 2910002



2





























































Отсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р  УТ  КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Открутить гайку  Д  троса уравнителя ручного тормоза, освободив натяжение  тросов ручного тормоза   (правого/левого)

03

поз 5 - 1, 6 -1 обеспечив их свободное отсоединение для замены.

04

05 5.

Произвести контроль визуальным осмотром общего состояния деталей.

06

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

07

08

Т 09 1. Ключ рожковый  895 8х10,  отвертка А11 – 3900105.

10

11 2.

Инструментальная тележка типа 171 «HAZET».

 12

13



3.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta.

14

15

16

17

18

19



20



21



22

23

24

МК/КТТП

ТП. 75.053

11



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3 – 2910002



 1





























































Подсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            025        Слесарно-сборочная    (См. КЭ лист 14...15).

03

Выполнить операции 005, 020.                                      3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

К 08 1. Болт крепления рычага                                                    Q 1840825                                                              шт                    2

09 2.

Рычаг ручного тормоза                                                    T11- 3508010                                                         шт                     1

10  3

Трос уравнителя ручного тормоза                                  T11- 3508040                                                         шт                     1

11  4.

Болт крепления скобы ручного тормоза                        Q 1840612                                                              шт                    8

12 5-1.

Трос ручного тормоза   (правый)                                  T11- 3508100                                                        шт                     1

13 5-2.

или                                                              T11- 3508100ВА                                                    шт                     1

14 6-1.

Трос ручного тормоза  (левый)                                    T11- 3508090                                                         шт                     1

 15 6-2.

или                                                                        T11- 3508090 ВА                                                   шт                     1

 16

Д. Гайка троса                                                                                                                                                     шт                     1

17

18

О 19 1. Отпустить рычаг ручного тормоз перемещением рычага поз. 2  в нижнее положение, один раз нажать на педаль тормоза до упора.

20

21 2.

Подвинуть вперед передние сидения.

22

23 3.

Соединить трос (правый/левый) ручного тормоза  с уравнителем. Закрутить гайку  Д  троса уравнителя ручного тормоза

24

создав натяжение  тросов ручного тормоза   (правого/левого).

МК/КТТП

ТП. 75.053

12



ГОСТ 3.1118  форма 1б







Задняя подвеска



D

В14В3 – 2910002



2





























































Подсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Частично поднять (чтобы колеса были вывешены) и хорошо зафиксировать автомобиль на высоту удобную для регулировки

03

стояночного тормоза.

04

05 5.

Вращать задние колеса медленно и равномерно затянуть гайку Д  до начала сопротивления вращения колес, после этого, не

06

прекращая вращения колес, медленно отпустить гайку  Д, пока колеса не будут вращаться свободно.

07

08 6.

Установить на консоль  крышку лючка.

09

10 7.

Проверить, визуально,  правильность выполнения операции.

11

Контроль

:

опустить рычаг стояночного тормоза в крайнее нижнее положение. Затем поднять его на 4 «щелчка». При

 12

этом  тормозной момент на задних колесах должен быть от 26 Нм. до 44 Нм.

13

14

Т 15 1. Ключ рожковый  895 8х10,  отвертка А11 – 3900105, насадка разрезная 7112-10, ключ   4101-02  ПК 9х12 2-25.

16

17  2.

Инструментальная тележка типа 171 «HAZET».

18

19



 3.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta.

20

21

22

23

24

МК/КТТП

ТП. 75.053

13

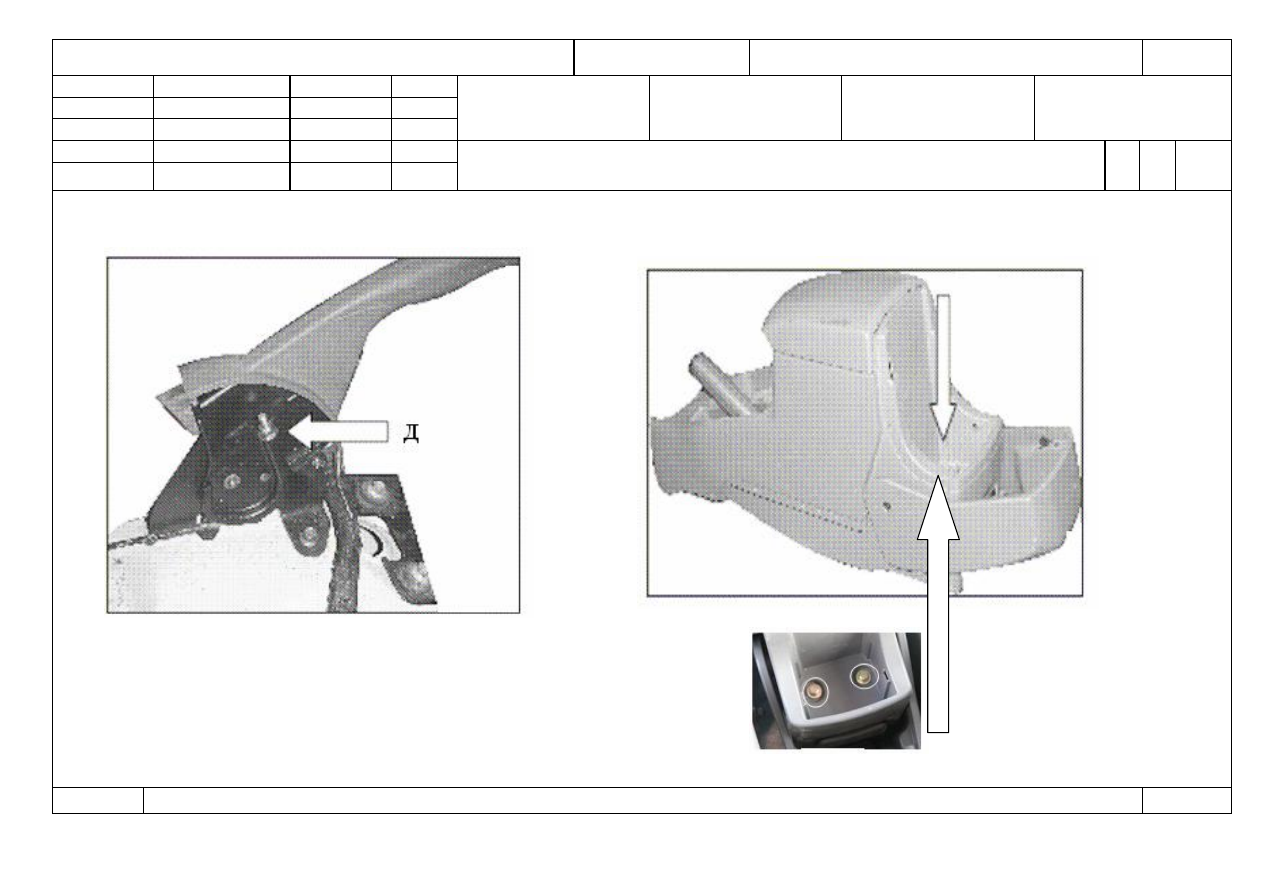

 ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002



1



Разраб.



Лагода















Проверил   Шишкин





ЗАО «ЗАЗ»





    25480917.

 75.053













Н. контр.   Лагода





Отсоединение и подсоединение троса стояночного тормоза

задней подвески в салоне



О

1





020-

025














КЭ

ТП 75.053

14
