ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3– 2910002

1























































Снятие колеса в сборе.

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            010   Слесарно-сборочная   (См. КЭ лист 9)

03

Выполнить операцию   005.                                  3

04

Б 05                                Подъемник                                                    Q=3т

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09   1. Колесо с шиной в сборе                                                 DB14B3 – 3101011                                               шт                  2

10   2.

Гайка крепления колеса    М12,  S17                            T11 – 3100111                                                      шт                 10

11   3.

Колпак   колеса                                                               T 11 – 3100510 AF                                                шт                  2

12

О 13  1. Снять декоративные колпаки (поз.3) с колес (поз.1), последовательно, левого/правого и уложить на верстак.

14

15  2.

Ослабить затяжку, гаек крепления колес (поз.2), последовательно, левого/правого

16

17  3.

Поднять автомобиль на высоту удобную для работы.

18

19  4.

Отвернуть гайки крепления колес (поз.2), последовательно, левого/правого.

20

21  5.

Снять колеса с шиной в сборе (поз1) и уложить на подставку, последовательно, левое/правое.

22

Т 23  1. Ключ  Т11-3900103   S19,  отвертка А11-3900105.

24  2.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

МК/КТТП

ТП. 75.053

7







ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3 – 2910002



1























































Установка колеса в сборе.



25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                         015     Слесарно-сборочная    (См. КЭ лист 9).               3

03

Выполнить операцию   005, 010.

Б 04                         Подъемник                                                  Q=3т.

05

Слесарно-сборочный верстак                 7051-146

06

Тележка                                                     7043-334

07

К 08  1. Колесо с шиной в сборе                                                DB14B3 – 3101011                                                шт                  2

09  2.

Гайка крепления колеса    М12,  S19                           T11 – 3100111



шт                 10

10  3.

Колпак декоративный                                                   T 11 – 3100510 AF                                                  шт                  2

11

12

О 13 1. Установить колеса с шиной в сборе (поз.1) на тормозной барабан в сборе, и закрепить гайками (поз.2) последовательно,

14

левое/правое (устанавливать колеса  с шинами одной модели).

15

16 2.

Полностью опустить автомобиль.

17

18 3.

Затянуть гайки крепления колес (поз.2), последовательно, левого/правого с Мкр. = 110 Н.м  (от 95 до 115Н.м),  соблюдая

19

последовательность завинчивания А - В – С - D - Е.

20 4.

Установить декоративные колпаки (поз.3), последовательно, левого/правого колеса.

21

Т 22 1. Ключ  Т11 -3900103   S19,  отвертка А11-3900105.

23 2.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

24 3.

Динамометрический ключ  М кр. 20...200 Н.м  (2...20кгс.м)      8952 F BAНCO.

МК/КТТП

ТП. 75.053

8





ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002



1



Разработал   Лагода















Проверил



Шишкин





ЗАО «ЗАЗ»





    25480917.

 75.053













Н. контр.



Лагода





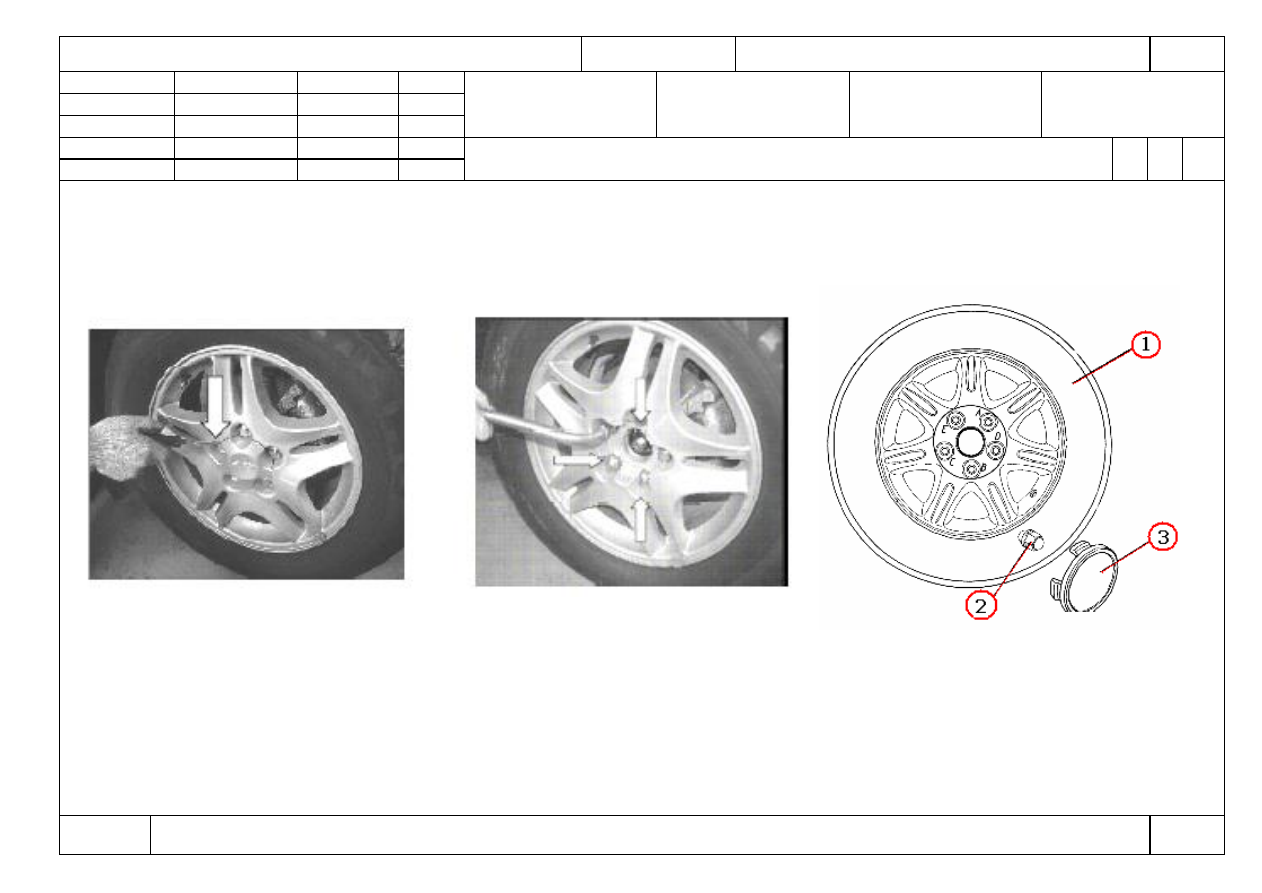

Снятие, установка колеса в сборе

О

1





010-

015






КЭ

ТП 75.053

9



ГОСТ 3.1118  форма 1б







Задняя подвеска



D

В14В3 – 2910002



1





























































Отсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                           020        Слесарно-сборочная    (См. КЭ лист 14 -15).

03

Выполнить операции 005.                                              3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

К 08 1. Болт крепления рычага                                                    Q 1840825                                                              шт                    2

09 2.

Рычаг ручного тормоза                                                    T11- 3508010                                                         шт                    1

10  3

Трос уравнителя ручного тормоза                                  T11- 3508040                                                         шт                    1

11  4.

Болт крепления скобы ручного тормоза                        Q 1840612                                                              шт                    8

 12 5-1.

Трос ручного тормоза   (правый)                                  T11- 3508100                                                        шт                     1

13 5-2.

или                                                              T11- 3508100ВА                                                    шт                     1

14 6-1.

Трос ручного тормоза  (левый)                                    T11- 3508090                                                         шт                     1

15 6-2.

или                                                                        T11- 3508090 ВА                                                   шт                     1

16

Д. Гайка троса                                                                                                                                                     шт                     1

17

18

О 19 1. Отпустить рычаг ручного тормоз перемещением рычага поз. 2 в нижнее положение.

20

21 2.

Подвинуть вперед передние сидения.

22

23 3.

Снять с консоли  крышку лючка.

24

МК/КТТП

ТП. 75.053

10
