Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

ПРИМЕЧАНИЕ: В тормозной системе используется тормозная жидкость

ДОТ-4 ТУ У 6-05761264.046-96.

ВНИМАНИЕ: Категорически запрещается смешивать несовместимые тор-

мозные жидкости.

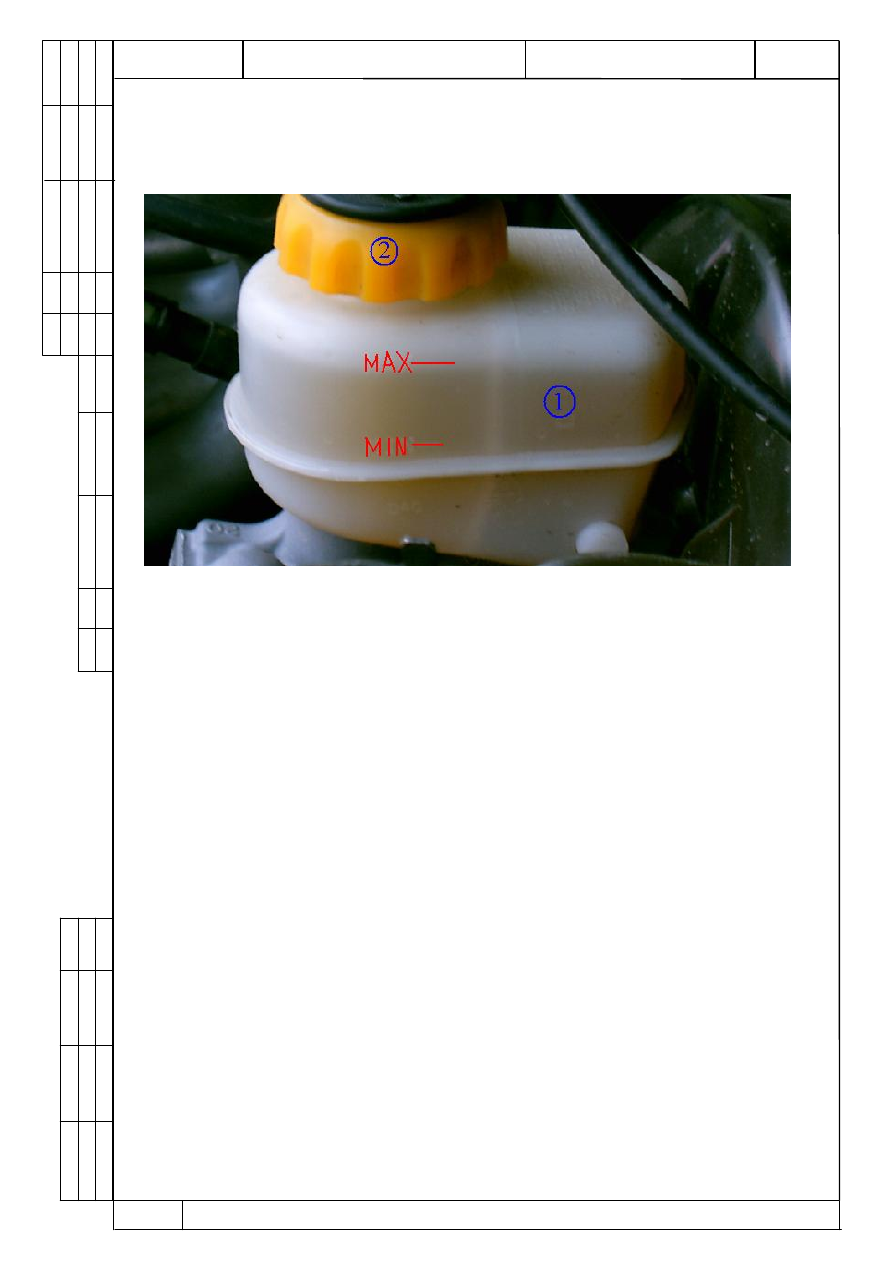

Рис. 28. Проверка уровня тормозной жидкости.

1. Расширительный бачок , 2. Крышка.

12.7 ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ.

  Для замены тормозной жидкости необходимо:
-  удалить  вакуум  из  усилителя  тормозов,  нажимая  несколько  раз  на  педаль
тормоза, пока давление в усилителе не сравняется с атмосферным.
- отвернуть  крышку  бачка,  отобрать  загрязненную  тормозную  жидкость  из
бачка и долить новую.  При замене тормозной жидкости необходимо чтобы
бачок с тормозной жидкостью оставался наполовину заполненным;
- снять резиновый защитный колпачок с клапана выпуска воздуха на правом
заднем тормозном механизме и надеть шланг на клапан, опустив его конец в
прозрачный сосуд;
- один раз медленно нажать на педаль тормоза до упора и удерживать ее.
- отвернуть  клапан  правого  заднего  тормозного  цилиндра  на  один  оборот.
Помощник должен следить, чтобы в бачке оставалось минимальное количе-
ство жидкости и при необходимости доливать новую. Когда жидкость с пу-
зырьками воздуха перестанет вытекать из шланга, завернуть клапан и уста-
новить защитный колпачок;
- помощник  должен  отпустить  педаль  и  снова  нажать  до  упора,  удерживая
педаль.  Снова  отвернуть  клапан  на  один  оборот.  Повторять  эти  операции,

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

пока из шланга не начнет вытекать чистая тормозная жидкость. Завернуть
клапан и одеть на него защитный колпачок;
- таким же образом заменить тормозную жидкость в левом переднем, левом
заднем и правом переднем контуре.
Прокачку тормозной системы производить в следующей последовательно-
сти: левое-заднее, правое переднее, правое-заднее, левое-переднее.
Момент затяжки штуцера прокачки Мкр=(от 6 Нм до 7,3 Нм)

13. ОБСЛУЖИВАНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ ПИТАНИЯ.

13.1 КОНТРОЛЬ СОСТОЯНИЯ И ГЕРМЕТИЧНОСТИ ШЛАНГОВ,

ТРУБОПРОВОДОВ И ФИЛЬТРОВ, ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА.

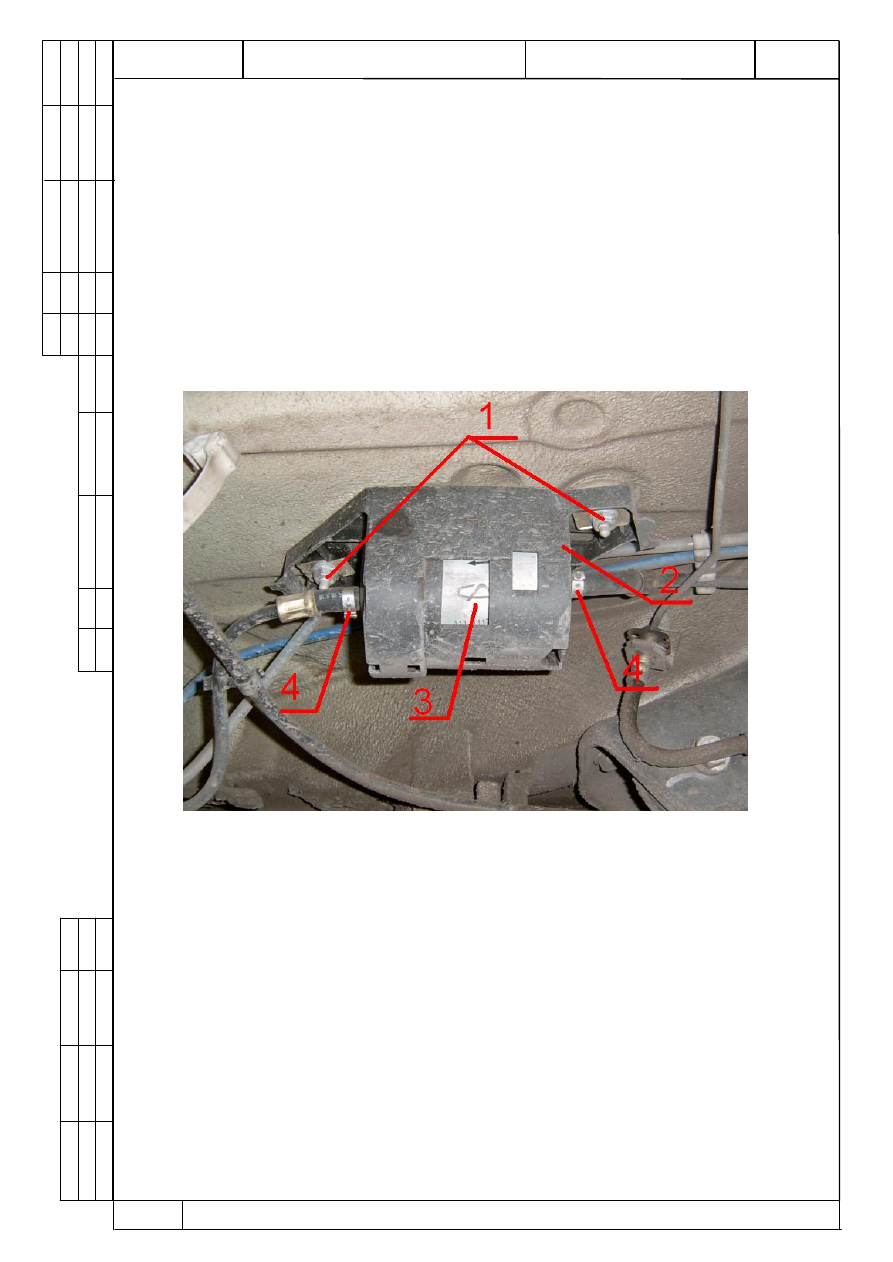

Рис. 29. Топливный фильтр.

Заменить фильтр тонкой очистки топлива (каждые 10 тыс км)(фильтр уста-

новлен снизу автомобиля возле бензобака и закреплен кронштейном отсека.

Последовательность замены топливного фильтра следующая:

- Сбросить давление в системе топливоподачи, для чего:
- Включить нейтральную передачу и затормозить автомобиль стояночным

тормозом;
- Отсоединить провода от электробензонасоса;
- Запустить двигатель и дать ему поработать на холостом ходу до остановки

из-за выработки топлива;
- Включить стартер на 3 сек, для стравливания давления в трубопроводах;
- Открутить гайки поз. 1, крепления кронштейна воздушного фильтра поз. 2,
- Отсоединить хомуты поз. 4 от топливных шлангов топливного фильтра

предварительно обмотав их ветошью для недопущения пролива топлива;
- Установить новый топливный фильтр поз. 3 на кронштейн поз. 2 так, чтобы

стрелка на его корпусе соответствовала направлению подачи топлива;
- Подсоединить топливные шланги к топливному фильтру, закрепить хому-

тами поз. 4;
- Включить зажигание и убедиться в отсутствии утечек топлива;
- Проверить герметичность соединений топливных трубопроводов.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

13.2 ЗАМЕНА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ВОЗДУХООЧИСТИТЕЛЯ.

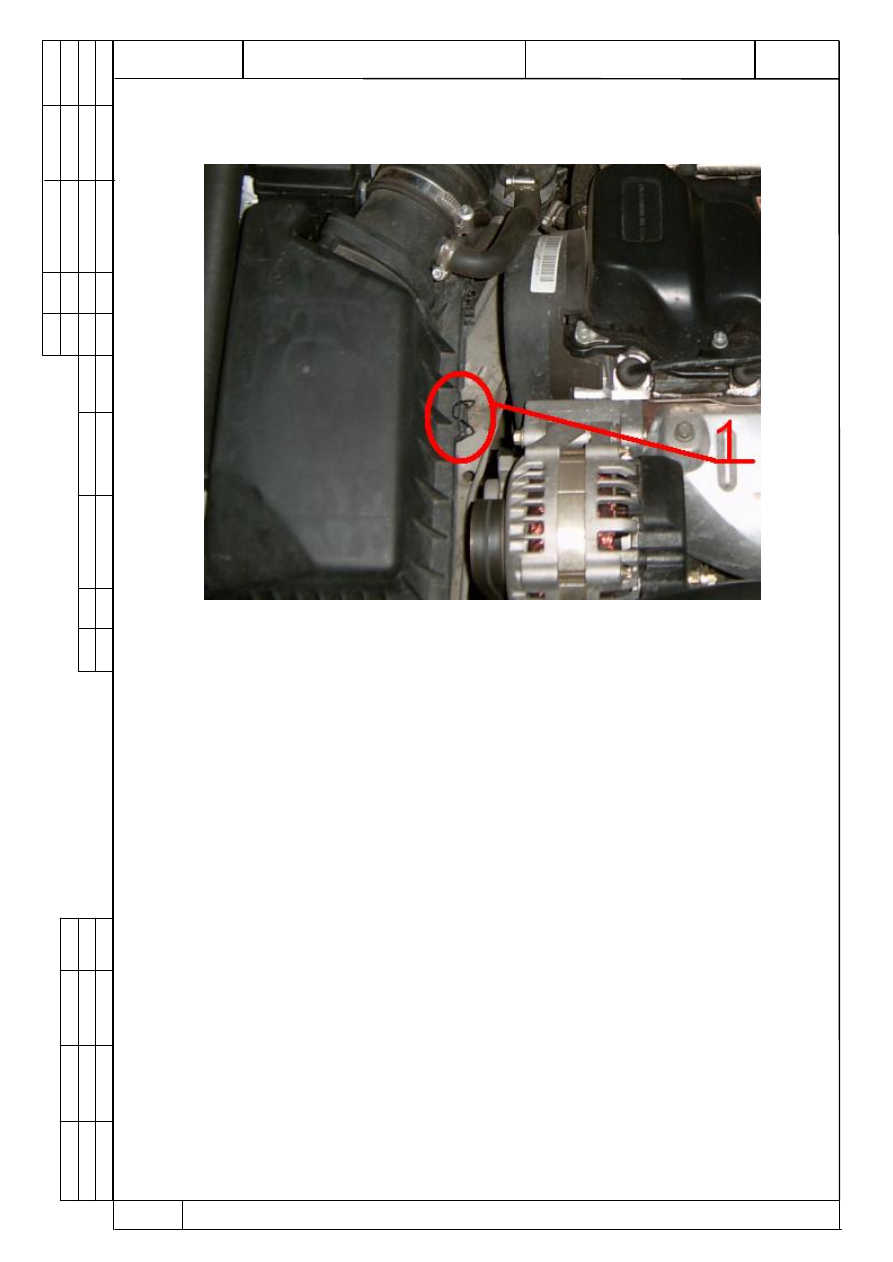

Рис. 30. Воздушный фильтр.

Поз. 1 – защелка.

Для замены воздушного фильтра:
- снять защелки крышки воздушного фильтра;
- вынуть воздушный фильтр и очистить внутреннюю полость корпуса воз

душного фильтра при помощи чистой ветоши, продуть сжатым воздухом;

установить новый воздушный фильтр и крышку;

- закрепить крышку защелками.

14.

КОНТРОЛЬ

СОДЕРЖАНИЯ

ВРЕДНЫХ

ВЕЩЕСТВ

ОТРАБОТАВШИХ ГАЗАХ.

Проверить электронную систему управления двигателем (ЭСУД).

  При работе двигателя лампочка "GHECK ENGINE"  не должна гореть, при
необходимости    произвести  диагностику  и  устранение  неисправности  со-
гласно  методики,  приведенной  в  руководстве  по  эксплуатации  прибора
«Launch».

Двигатель, прогретый до рабочей температуры, должен устойчиво рабо-

тать на всех режимах.

Измерить содержание вредных веществ, выделяемых в атмосферу, кото-

рые должны соответствовать нормам токсичности Euro-2.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

15. ОРГАНЫ УПРАВЛЕНИЯ АВТОМОБИЛЯ.

15.1 ПРОВЕРКА СВОБОДНОГО ХОДА ПЕДАЛИ СЦЕПЛЕНИЯ.

Нажать на педаль сцепления до тех пор, пока не почувствуется сопротивле-

ние. Свободный ход педали сцепления должен составлять 5-15 мм.

Максимальный ход педали сцепления: 160-180 мм.

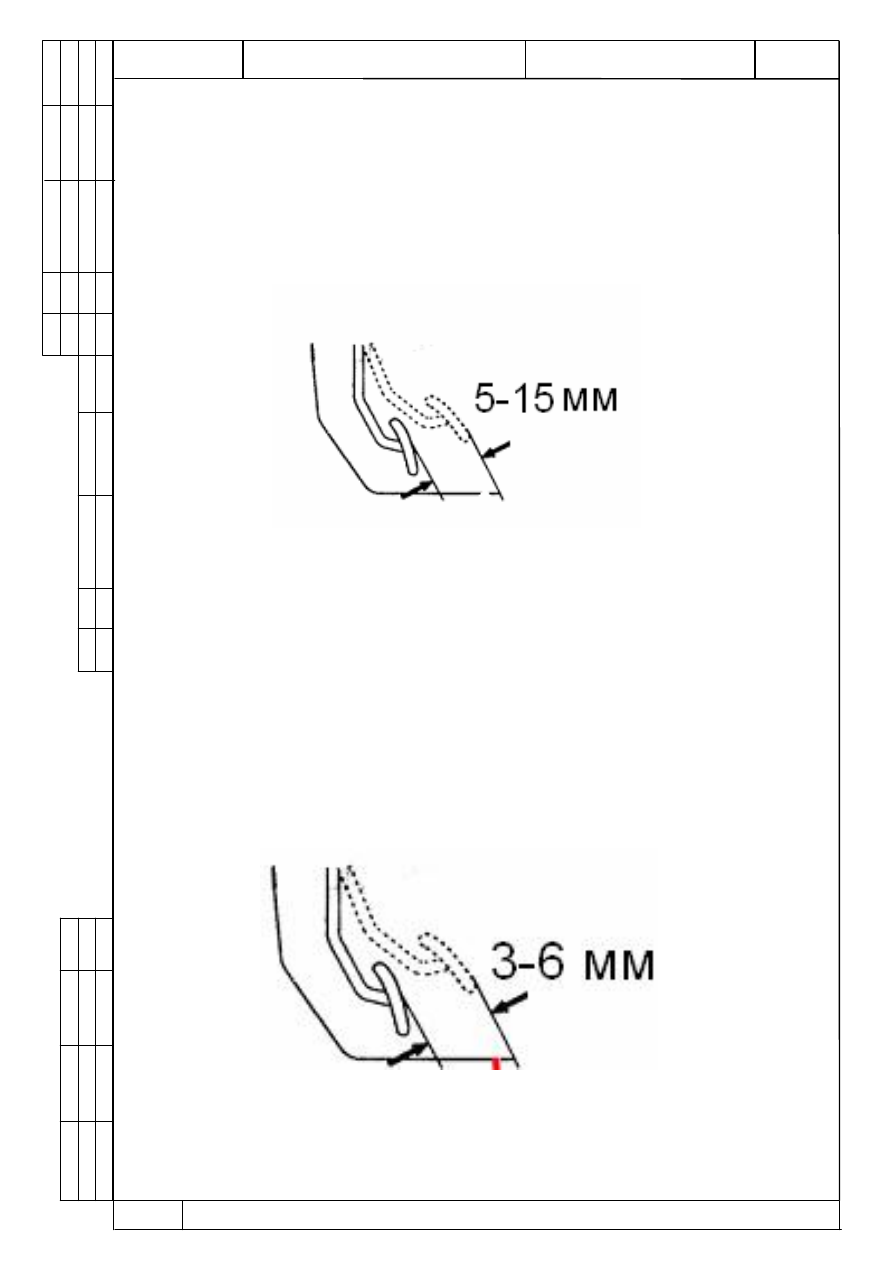

Рис.31. Проверка свободного хода педали сцепления.

15.2 ПРОВЕРКА СВОБОДНОГО ХОДА ПЕДАЛИ ПРИВОДА ТОРМОЗА.

Проверка и регулировка свободного хода педали тормоза:
1. Выключить двигатель и нажать на педаль тормоза 5-6 раз, чтобы выпус-

тить воздух, оставшийся в вакуумном усилителе.
2. Нажать на педаль тормоза, пока не почувствуется сопротивление, рас-

стояние нажатия и называется свободным ходом. Измерить линейкой сво-

бодный ход педали тормоза который должен составлять 3-6 мм.
3. Отрегулировать зазор между толкателем вакуумного усилителя и рабо-

чим тормозным цилиндром.

Рис.32 Проверка свободного хода педали тормоза.
