Автомобили Chery: руководства по ТО - часть 374

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

18



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

-  Открутить  болты  (рис.  20)  крепления  натяжного  ролика  на  1-2  оборота  и

переместить его для высвобождения ремня.

-  Снять изношенный ремень.
-  Открутить болты натяжного ролика окончательно и снять ролик;
-  Установить новый натяжной ролик;
-  Проверить  состояние  поверхности  зубьев  ведомого  и  ведущего  шкивов

распределительного вала, поверхности должны быть гладкими и чистыми.
Обнаруженные  забоины  и  заусенцы  необходимо  тщательно  зачистить  и
заполировать.

-    Не  изменяя  положение  ведущего  и  ведомого  шкивов  газораспределения,

одеть  новый  плоскозубчатый  ремень  и  натянуть  его  перемещая  натяжной
ролик.

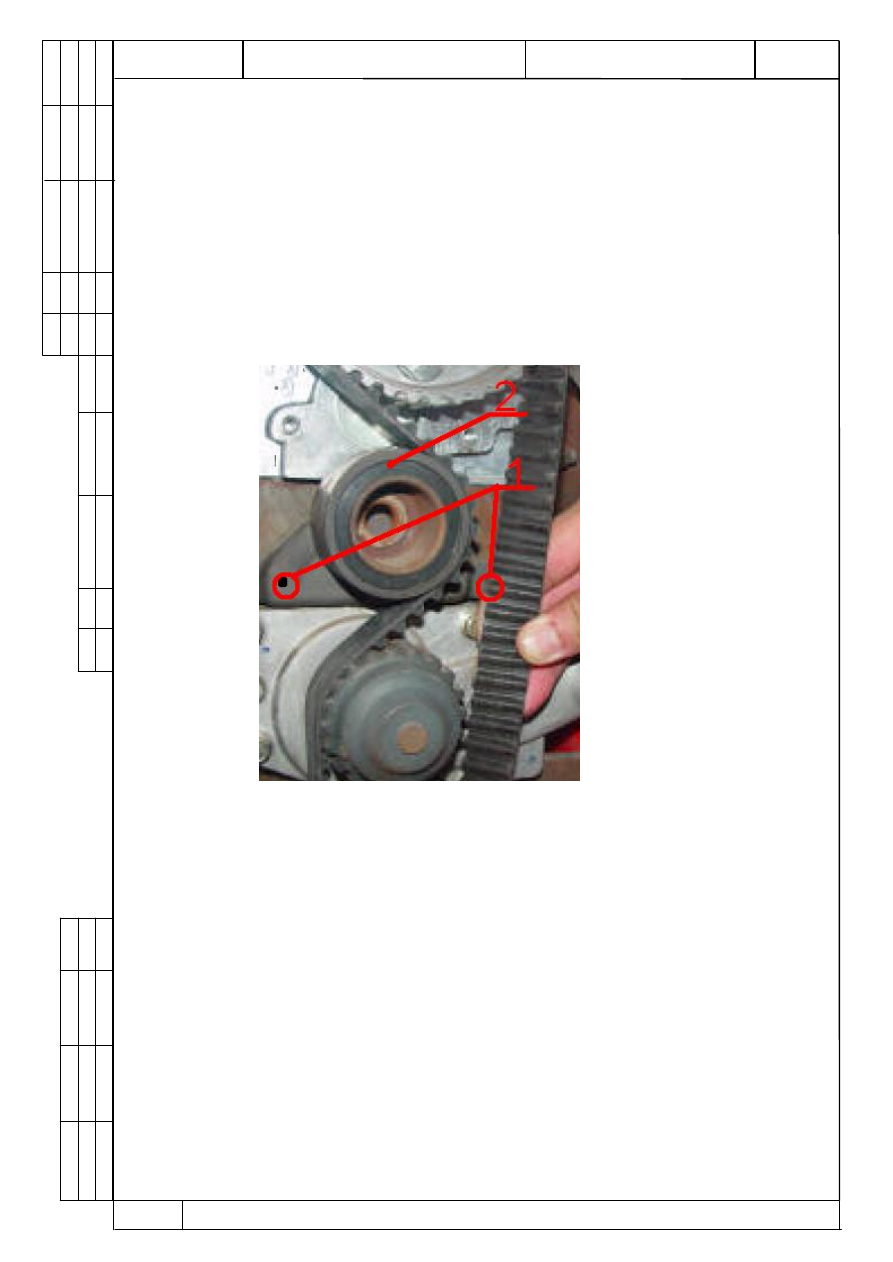

           Рис. 20. Проверка натяжения ремня ГРМ.
                        1. болты крепления; 2. ролик.
-  Проворачивая коленчатый вал двигателя, проверить совпадение меток.
-  Проверить натяжение ремня пальцами рук – ремень должен закручиваться

на угол не более 90

0

.

-  Затянуть крепежные болты натяжного ролика с Мкр=16-20 Нм.



-  Установить наружный кожух и закрутить винты с Мкр=9-11 Нм.



11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ.



11.1



КОНТРОЛЬ, ЗАМЕНА СВЕЧЕЙ ЗАЖИГАНИЯ.


Отсоединить провода высокого напряжения от свечей зажигания, предва-

рительно провернув защитный колпачок свечи вокруг оси на 30…45

о

в каж-

дую сторону.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

19



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

Вывернуть  свечи зажигания ключом А-11-3900211. При наличии нагара

или загрязнений, свечи очистить на  стенде и продуть сжатым воздухом.
При наличии на изоляторе свечи сколов, трещин заменить свечи на новые.

На  стенде  визуально  проверить  работоспособность  свечей  на  герметич-

ность. Создать давление в камере прибора 2,0

+

-

0,05 Мпа (20

+

-0,5

кгс/см

2

). На-

капать на изолятор свечи несколько капель масла или керосина. Появление
пузырьков воздуха между корпусом и изолятором не допускается.

Закрутить свечи моментом 20...29 Н

.

м (2,0...3,0 кгс

.

м)

Применять только оригинальные трехконтактные свечи зажигания кат. №

А-11-3707110ВА.



11.2 ПРОВЕРКА СОСТОЯНИЯ АККУМУЛЯТОРНОЙ   БАТАРЕИ.





Очистить  наружную  поверхность  аккумуляторной  батареи  от  загрязне-

ний  и  пыли  при  помощи  чистой  ветоши,  смоченной  в  10%  растворе  наша-
тырного спирта  или



 кальцинированной соды. Убедиться в отсутствии тре-

щин корпуса аккумуляторной батареи.

Определить техническое состояние аккумуляторной батареи:



-  уровень  электролита  для  обслуживаемых  АКБ  должен  быть  на  5-10  мм
выше предохранительного щитка, или на 10-15 мм выше  верхнего края се-
параторов, или между метками "min" и "max" на корпусе АКБ, или по инди-
катору уровня;
-  плотность  электролита,  измеренная  при  помощи  ареометра,    должна  со-
ответствовать таблице 2;
-  для необслуживаемых АКБ проверить их техническое состояние по инди-
катору (гидрометру).

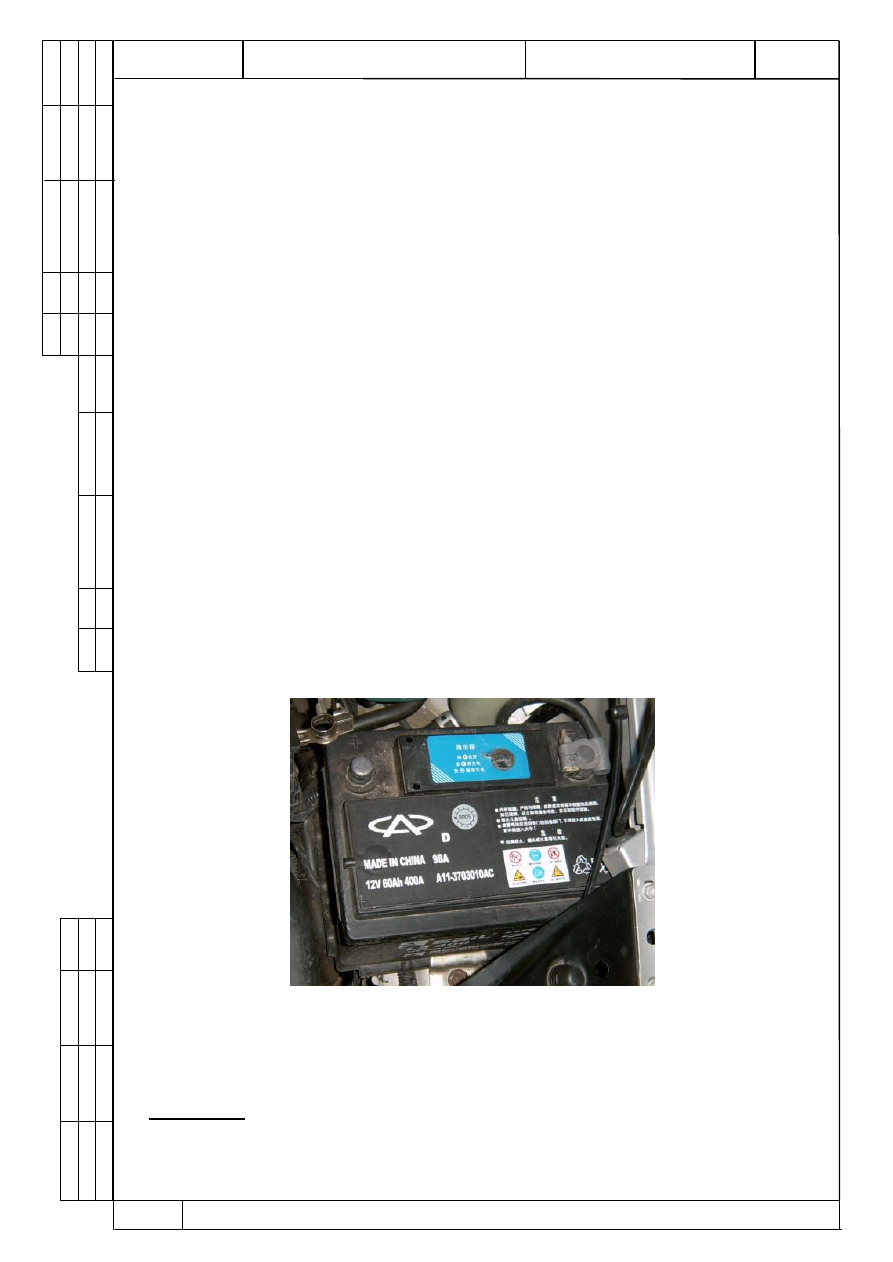

Рис. 21. Аккумуляторная батарея.

При  снижении  степени  заряженности  АКБ  или  падении  уровня  и  плотно-

сти электролита снять АКБ с автомобиля и произвести подзарядку согласно
паспортных данных.

Внимание:  При  зарядке  батареи  необходимо  периодически  проверять

температуру электролита и не допускать ее повышения свыше 40

°С. Если

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

20



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

температура  достигнет  40

°С,  то  следует  уменьшить  наполовину  заряд-

ный ток или прервать зарядку и охладить батарею до 27

°С.

После зарядки произвести проверку напряжения на клеммах АКБ аккуму-

ляторным пробником Э107. Батарея заряжена если напряжение под нагруз-
кой в конце пятой секунды  будет не менее 8,9 В.

Установить  АКБ  на  место  и  закрепить  ее  при  помощи  планки  и  болта.

Клеммы смазать техническим вазелином и произвести затяжку.



Таблица 1. Плотность электролита при 25

о

С, г/см

3



Климатический район (среднемесяч-

ная температура воздуха в январе,

о

С)

Время года

Плотность элек-

тролита приве-

денная к 25

0

С,

г/см

3

зима

1,30

Очень холодный (от –50 до –30)

лето

1,28

Холодный (от –30 до –15)

круглый год

1,28

Умеренный (от –15 до –8)

круглый год

1,28

Теплый, влажный (от 0 до +4)

круглый год

1,23

Жаркий, сухой (от –15 до +4)

круглый год

1,23



Таблица. 2



Температурные поправки к показанию ареометра, г/см

3



Температура

электролита,

о

С

Поправка

от –40 до -26

-0,04

от –25 до -11

-0,03

от –10 до -4

-0,02

от +5 до + 19

-0,01

от +20 до +30

0,00

от +31 до +45

+0,01



В случае если произошло снижение степени заряженности АКБ или паде-

ние  уровня  и  плотности  электролита  необходимо  проверить  регулируемое

напряжение генератора на автомобиле.

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до

15

…

30 В, класса точности не ниже 1,0.

После 15 мин работы двигателя при средней частоте вращения коленчато-

го  вала  двигателя  и  включенных  фарах  замерить  напряжение  между  клем-
мой "+" аккумулятора и "массой". Напряжение должно находиться в преде-
лах 14,1

±

0,5 В.



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

21



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.


12. ПРОВЕРКА СИСТЕМЫ ОХЛАЖДЕНИЯ.

12.1

ПРОВЕРКА

УРОВНЯ

ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

И

ГЕРМЕТИЧНОСТИ СИСТЕМЫ.



Жидкость должна полностью заполнять радиатор и находиться в пределах

отметок МIN и  МАХ расширительного бачка (на холодном двигателе). Ес-

ли  уровень  опустился  ниже  отметки  МIN,  добавить  антифриз,  чтобы  жид-

кость не превышала отметку МАХ (см. рис.22).

ВНИМАНИЕ: переполнение расширительного бачка не допускается.

Проверить герметичность системы охлаждения, отсутствие вздутий и тре-

щин  шлангов:

- шлангов и подводящей трубы водяного насоса;
- шлангов радиатора отопителя;
- шланга на расширительном бачке, в моторном отсеке;
- шлангов на термостате;
- подводящего и отводящего шлангов радиатора;

Осмотреть  сливную  пробку  радиатора,  а  также  датчик  включения    венти-

лятора радиатора, находящегося в правом верхнем  углу    радиатора.  Нали-

чие подтеканий в соединениях не допускается.

Проверить плотность охлаждающей жидкости денсиметром, согласно пас-

порта на прибор. Плотность охлаждающей жидкости при Т 20

о

С должна на-

ходиться в пределах 1,078…1,085 или -40

  о

С (в зависимости от типа приме-

няемого ареометра).

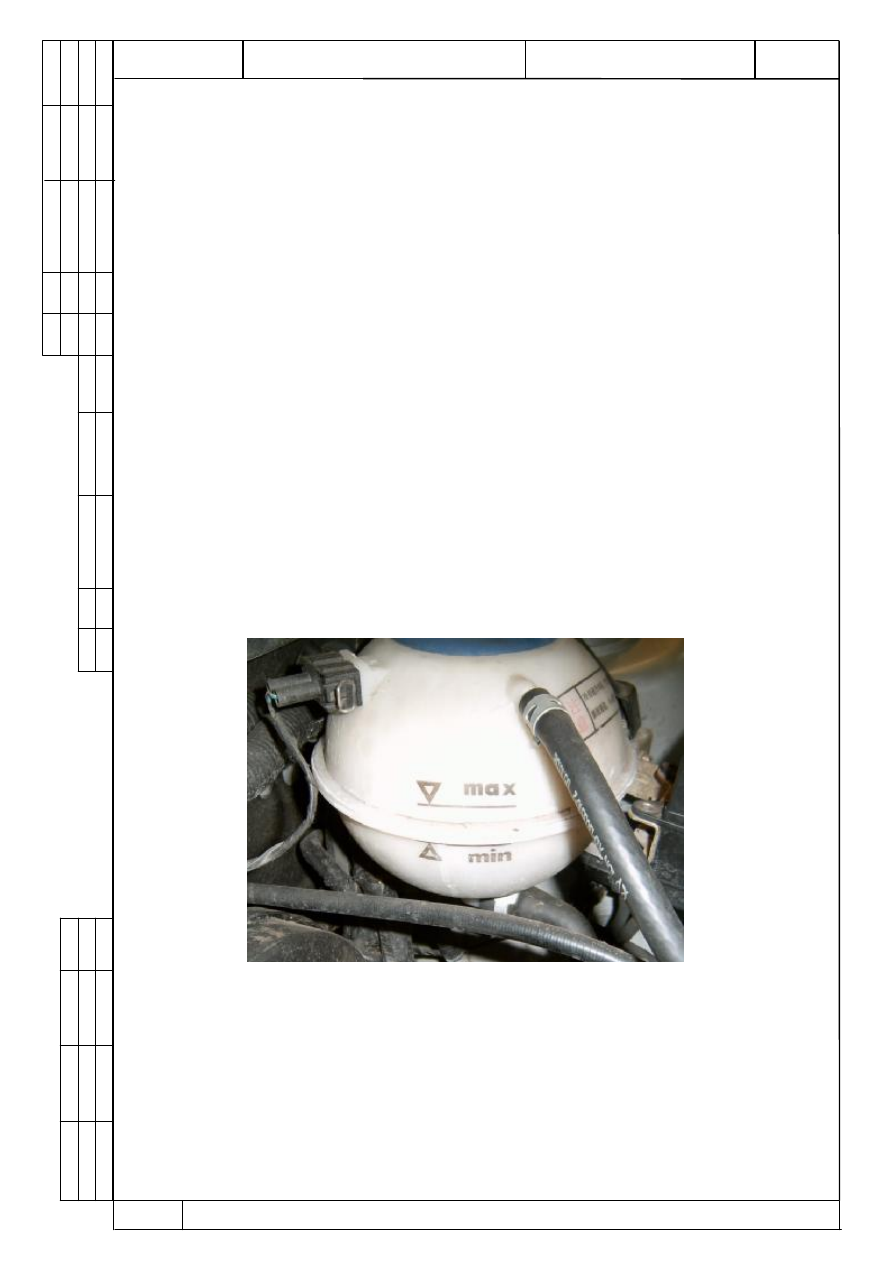

Рис. 22. Проверка уровня охлаждающей жидкости в

расширительном бачке.
