Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.



Положение ключа в выключателе зажигания:



1.  Зажигание  выключено,  рулевой  механизм  заблокирован  (  в  этом

положении аудио система и звуковой сигнал не работают);

2.  Включение зажигания.

3.  Пуск двигателя.



  9.5

ПРОВЕРИТЬ

РАБОТОСПОСОБНОСТЬ

ВЫКЛЮЧАТЕЛЯ

И

ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДКА.

















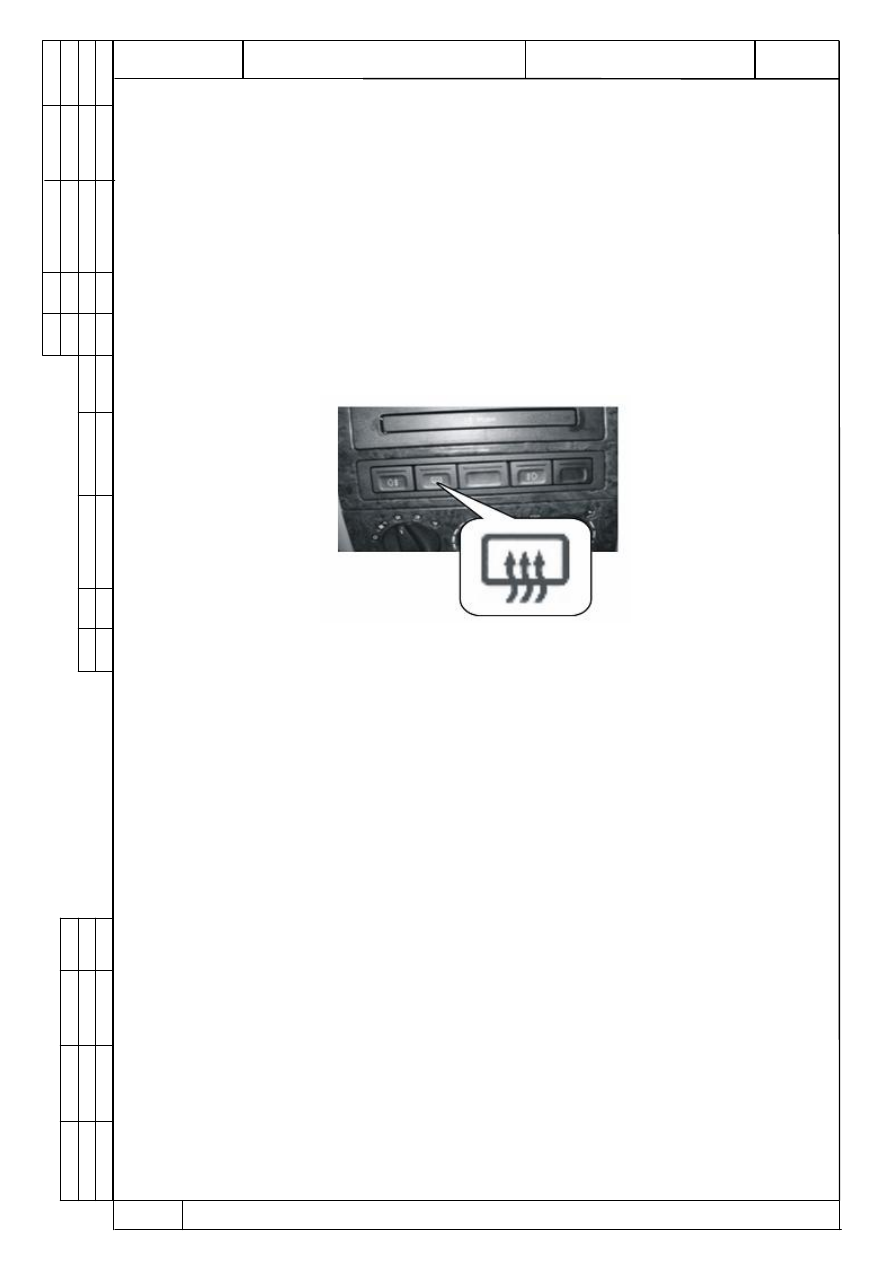

Рис. 15 Выключатель электрообогревателя заднего стекла.

  Для  проверки  необходимо  нажать  на  кнопку  выключателя  электрообогре-

вателя стекла задка и визуально убедиться в исправности светового индика-

тора,  поднести  руку  к  стеклу  и  убедиться  в  теплоотдаче  нагревательных

элементов.



10. ПРОВЕРКА ГЕРМЕТИЧНОСТИ И СОСТОЯНИЯ ЭЛЕМЕНТОВ

СИЛОВОГО АГРЕГАТА.



Визуально проверить отсутствие подтеканий:

- сальников  коленчатого  и  распределительного  валов,  прокладки  картера
двигателя, сливной пробки картера двигателя;
- сальников полуосей;
- масляного фильтра.







ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

15



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.


Проверить состояние уплотнений:

- прокладки головки блока цилиндров и крышки головки блока цилиндров,
уплотнение указателя (щупа) уровня масла;
- соединение шланга вентиляции картера со штуцером;
- картеров коробки передач и крышек, сливной и заливной  пробок;
- уплотнение датчика скорости автомобиля.



10.1  РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ГИДРОУСИЛИТЕЛЯ.



Отсоединение и замена приводного ремня гидроусилителя.
1. Проверить натяжение ремня гидроусилителя.
2. Для определения натяжения, приложить усилие на ремень между шкива-

ми  80...100  Н  (8...10  кгс)  и  проверить  прогиб  (см.  рис.  16).  Прогиб  ремня

должен быть 8...10 мм. Контролировать линейкой.
3. Если прогиб отличается от установленного, необходимо произвести регу-

лировку натяжения ремня вращением регулировочного болта.

-  произвести натяжение ремня, отодвинув насос гидроусилителя от блока

цилиндров;

-  проконтролировать прогиб ремня.





















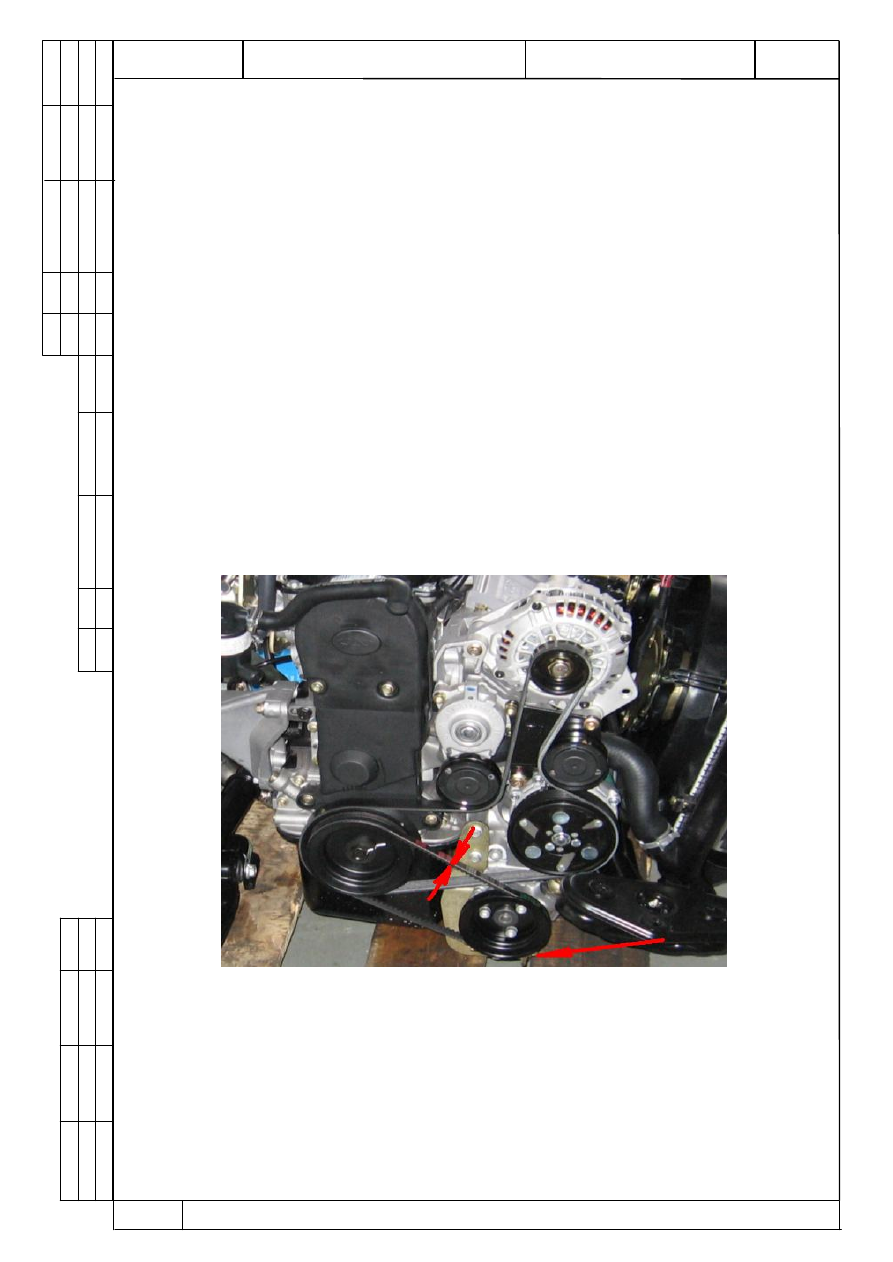

                              Рис.16. Привод гидроусилителя.








ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

16



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.



10.2 ЗАМЕНА И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ГЕНЕРАТОРА.


Для замены приводного ремня  необходимо вставить гаечный ключ в на-

тяжное устройство ремня и переместить натяжное устройство с  крутящим
моментом 98 Н (10 кгс)



 в направлении указанном стрелкой пока оно не пе-

реместится на 9,0 – 11,5 мм и снять изношенный ремень.

Установить новый ремень на шкивы удерживая ключем натяжное устрой-

ство.

Во время установки нового ремня обратить внимание на направление его

установки, переместить гаечный ключ в обратном направлении для натяже-
ния ремня (ремень натягивается автоматически под воздействием пружины
натяжного устройства). Проверить, правильно ли установлен приводной ре-
мень.




















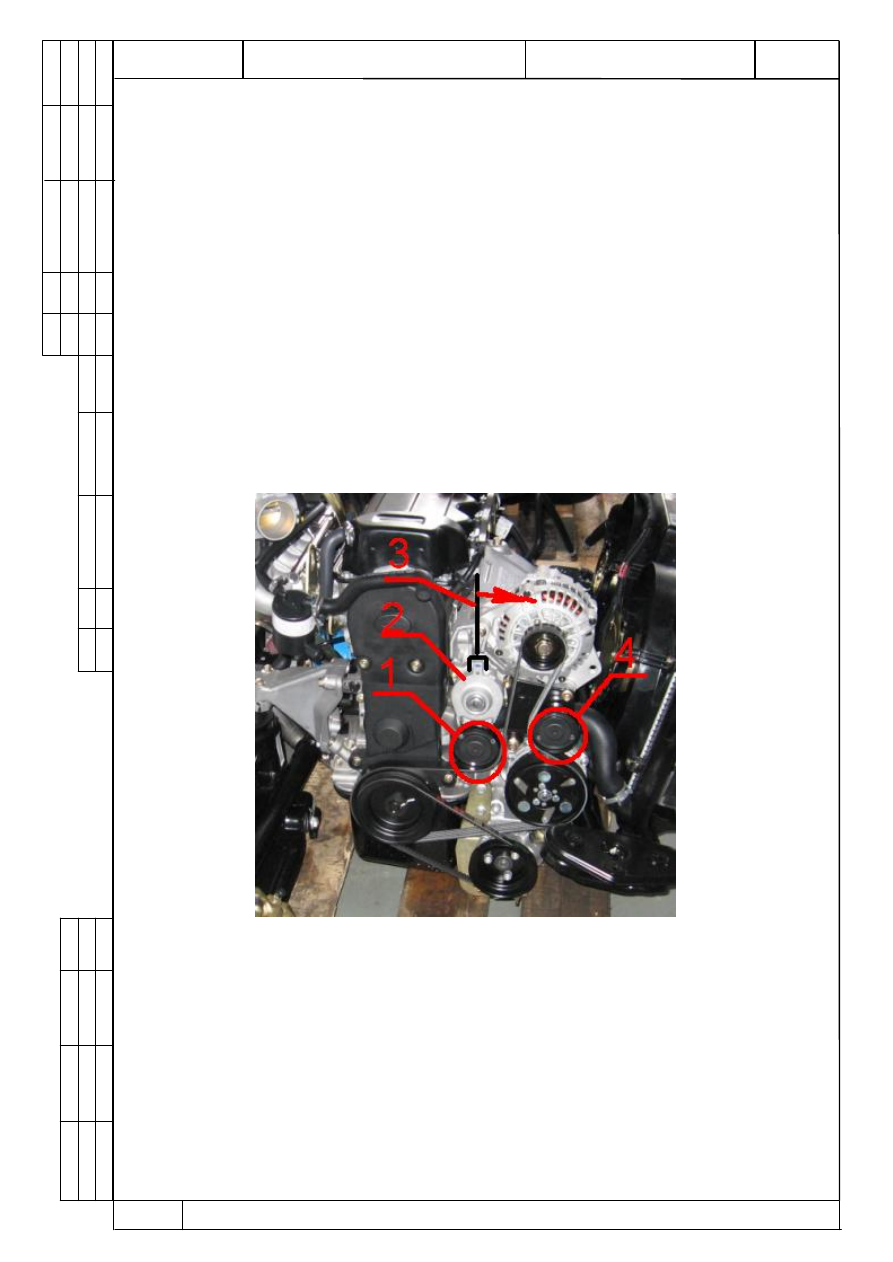

                              Рис.17. Привод генератора.

1. Натяжной ролик; 2. Натяжное устройство; 3. Ключ (показан схематиче-
ски, стрелка указывает направление перемещения для снятия ремня); 4. На-
правляющий ролик.









ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

17



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

10.3 ЗАМЕНА РЕМНЯ ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА И

РЕМНЯ ГЕНЕРАТОРА.

Для замены ремня газораспределительного механизма необходимо:
-  Снять наружный кожух плоскозубчатого ремня (рис.18), открутив два

болта.

























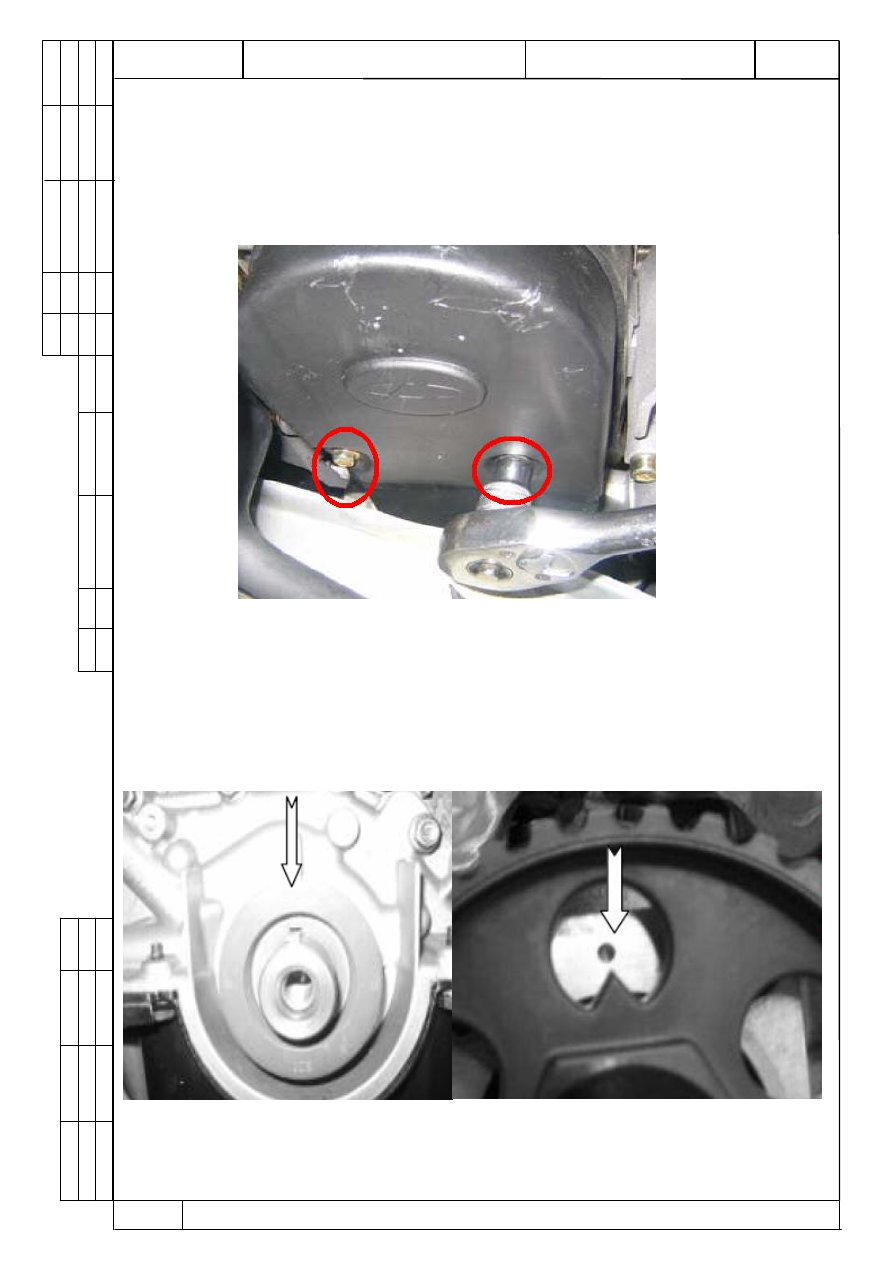

                              Рис. 18. Снятие кожуха.

- Провернуть коленчатый вал в положение ВМТ такта сжатия в первом ци-

линдре, при этом метка на шкиве коленчатого вала (шпонка) должна распо-
лагаться напротив средней метки корпуса маслонасоса, а метку на ведомом
шкиве распределительного вала совместить с меткой в виде точки на корпу-
се;

















Рис. 19. Проверка совпадения меток.
