ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

Оборудование:

- Подъёмник 2-х стоечный (грузоподъемностью не менее 2-х тонн).
- Диагностический прибор Х-431 Launch.
- Стенд для регулировки углов установки колес.
- Пускозарядное устройство.
- Компрессор.
- Пылесос.
- Мойка высокого давления.
- Устройство регулировки света фар.

Приборы:

- Аккумуляторный пробник типа Э107.
- Ареометр типа АЭ-2 ГОСТ 18481-81.
- Термометр ГОСТ 28498-90.
- Трубка стеклянная диаметром 5-8 мм.
- Манометр шинный с пределами измерений 0…0,6 Мпа (0…6 кгс/см

2

)

Инструменты:

- Набор универсального слесарного инструмента.
- Динамометрические ключи.
- Комплект специального инструмента и приспособлений «Чери»

Мерительный инструмент:

- Штангенциркуль типа ШЦ-II-160-005 ГОСТ 166-80.

*Горюче-смазочные  материалы  и  эксплуатационные  материалы

применяемые на автомобиле «Amulet»:

- Бензин автомобильный А-95 неэтилированный по ДСТУ 4063-2001;
- Моторное масло для бензиновых двигателей с классом вязкости по
SAE 5W/40 и уровнем эксплуатационных свойств по API SL.
-  Трансмиссионное  масло  с  классом  вязкости  по  SAE  75W/90  и  уровнем
эксплуатационных свойств по API GL-4.
-  Тормозная жидкость DOT-4 ТУ У 6-05761264.046-96.
-  Концентрат охлаждающей жидкости  BASF Glysantin  G34-91 в соотноше-
нии 1:1 с деминерализованной водой.
- Рабочая жидкость рулевого гидроусилителя DEXRON II-D или
  DEXRON Ш
-   Жидкость  омывателя  ветрового  стекла  «Арктика»  или  «Обзор  –  20»  ТУ
38.302-20-20-89.
-  * Протирочный материал.
-  * Автомобильная косметика для мойки и полировки.
*  Консистентные  смазки  (Литол-24  ГОСТ  21150-87,  Фиол-1  ТУ38.  УССР
201247-80, Фиол-2У ТУ 38 УССР 201266-79, Вазелин технический волокни-
стый ВТВ-1 ТУ 38.101180-76, ЦИАТИМ 201 ГОСТ 6267-74, ЛСЦ-15 ТУ 38
УССР 201004-80.)

*  ПРИМЕЧАНИЕ:

 эксплуатационные материалы применять согласно руко-

водства по эксплуатации на данную модель автомобиля.





ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

3



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

3. ПЕРЕЧЕНЬ И ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ

РЕГЛАМЕНТНЫХ РАБОТ









Періодичність технічного обслуговування

Пробіг (км) або період експлуатації (рік),

в залежності від того, що настане раніше*

х 1000

2,5

10

20

30

40

50

60

70

80

90

100

Об`єкт обслуговування і перелік

робіт

Період експлуа-

тації

0

1

2

3

4

5

6

7

8

9

10

1

2

3

4

5

6

7

8

9

10

11

12

СИСТЕМИ СИЛОВОГО АГРЕГАТУ

Паливні трубопроводи та їх з’єднання

К

К

К



К



К



К



К



К



К



К



К



Привідний  ремінь  (генератор,  рульове  керування  з
гідропідсилювачем, кондиціонеру)

К

К

К

К

З

К

К

К

З

К

К

Перевірити  герметичність  систем  силового  агрегату
(

масло,  охолоджуюча  рідина,  паливо,  система  кон-

диціювання),  перевірити  рівень  експлуатаційних  рі-
дин

К

К

К

К

К

К

К

К

К

К

К

Масло двигуна та масляний фільтр

З

З

З

З

З

З

З

З

З

З

З

Свічки запалювання

-

-

К

З

-

К

З

-

К

З

-

Фільтруючий елемент повітроочисника

К

З

З

З

З

З

З

З

З

З

З

Паливний фільтр

-

З

З

З

З

З

З

З

З

З

З

Зубчастий  ремінь  газорозподільного  механізму,  на-
тяжний та направляючий ролики

К

К

К

К

З

К

К

К

З

К

К

Охолоджуюча рідина

-

-

-

-

З

-

-

-

З

-

-

Трансмісійне мастило МКПП

-

-

-

З

-

-

З

-

-

З

-

Трансмісійне мастило АКПП

-

-

-

-

-

З

-

-

-

-

З

Високовольтні дроти запалювання

-

-

-

-

-

-

-

-

-

-

З

Перевірка вмісту СО у відпрацьованих газах

К

К

К

К

К

К

К

К

К

К

К

ШАСІ ТА КУЗОВ

Затяжка різьбових з’єднань шасі та кузова

К

К

К

К

К

К

К

К

К

К

К

Сайлентблоки передньої та задньої підвісок

К

К

К

К

К

К

К

К

К

К

К

Підшипники маточин задніх коліс, зазори

К

К

К

К

К

К

К

К

К

К

К

Перевірити  вільний  хід  педалей  щеплення  та  галь-
мової системи

К

К

К

К

К

К

К

К

К

К

К

Перевірити  працездатність  систем  контролю,  освіт-
лення та сигналізації

К

К

К

К

К

К

К

К

К

К

К

Перевірити ступінь зарядженості АКБ, та рівень  еле-
ктроліту

К

К

К

К

К

К

К

К

К

К

К

Випускний трубопровід, його з’єднання та кріплення

К

К

К

К

К

К

К

К

К

К

К

Чохли  шарнірів привідних  валів,  шарових  опор,  шар-
нірів кермових тяг, кермового механізму

К

К

К

К

К

К

К

К

К

К

К

Перевірити  працездатність  гідропідсилювача  кермо-
вого  механізму,  герметичність  системи,  рівень  екс-
плуатаційної рідини

К

К

К

К

К

К

К

К

К

К

К

Перевірити люфт кермового механізму

К

К

К

К

К

К

К

К

К

К

К

Робоча  рідина  гідропідсилювача  кермового  механіз-
му

-

-

-

-

-

-

З

-

-

-

-

Трубопроводи  гальмівного  гідроприводу  та  їх
з’єднання, рівень гальмівної рідини

К

К

К

К

К

К

К

К

К

К

К

Гальмівна рідина

К

К

К

З

К

К

З

К

К

З

К

Стоянкове гальмо

К

К

К

К

К

К

К

К

К

К

К

Перевірити стан гальмівних колодок та дисків перед-
ніх гальмівних механізмів

К

К

К

К

К

К

К

К

К

К

К

Перевірити  стан  гальмівних  колодок  та  барабанів
(

або дисків) задніх гальмівних механізмів

К

К

К

К

К

К

К

К

К

К

К

Стан шин та тиск повітря в шинах

К

К

К

К

К

К

К

К

К

К

К

Кути встановлення коліс

К

К

К

К

К

К

К

К

К

К

К

Ремені безпеки та їх кріплення

К

К

К

К

К

К

К

К

К

К

К

Перевірка ЛКП автомобіля

К

К

К

К

К

К

К

К

К

К

К

Змазати  замки,  петлі,  защіпки  капоту  та  дверей,  при
необхідності виконати регулювання

К

К

К

К

К

К

К

К

К

К

К

Пробним  виїздом  впевнитись  у  справності  автомобі-
ля

К

К

К

К

К

К

К

К

К

К

К

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

4



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.




*

У таблиці подані усереднені значення пробігу. Автомобіль повинен пройти технічне обслугову-

вання у межах ±500 км від вказаних у регламенті технічного обслуговування, або через 11-13 міся-
ців в залежності від того що настане раніше.

Позначки в таблиці "Регламент технічного обслуговування”:
К – контролювати, при необхідності провести регулювання, затяжку, змащення, долив експлуа-

таційної рідини,  усунути  несправність та замінити деталі, які вийшли з ладу.

З – замінити.














4. МОЙКА КУЗОВА АВТОМОБИЛЯ.



 Произвести общую мойку автомобиля, используя моечную установку

 для чего  выполнить следующие работы:

- вымыть автомобиль струёй воды;
- вымыть машину губкой при помощи мягкого моющего средства;
- смыть моющее средство тонкой струёй воды;
- промыть струей воды полости арок колес;
- полностью ополоснуть машину;
- просушить и насухо вытереть машину.



5. ПРОЧИСТКА ДРЕНАЖНЫХ ОТВЕРСТИЙ ПОРОГОВ И ДВЕРЕЙ.



Прочистить при помощи деревянной лопатки дренажные отверстия

порогов и дверей. Продуть отверстия сжатым воздухом (пистолет для обду-
ва деталей сжатым воздухом  С 417).




6. ПРОВЕРКА НАЛИЧИЯ СКОЛОВ, ТРЕЩИН ЛАКОКРАСОЧНОГО

ПОКРЫТИЯ И ОЧАГОВ КОРРОЗИИ КУЗОВА, ПОВРЕЖДЕНИЙ

МАСТИКИ АРОК КОЛЕС И ДНИЩА АВТОМОБИЛЯ.



Произвести  осмотр  кузова  автомобиля  и  при  необходимости  устранить

мелкие повреждения окраски согласно технологической инструкции
(ТИ  №75.010  «Рекомендации  по  устранению  дефекта  лакокрасочного  по-
крытия»).






ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

5



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.



7. КУЗОВ АВТОМОБИЛЯ  И ЕГО ОБОРУДОВАНИЕ.



  7.1. ПРОВЕРКА РАБОТЫ ЗАМКОВ ДВЕРЕЙ,  РЕГУЛИРОВКА.

  Двери должны легко открываться и закрываться без приложения большого
усилия и плотно прилегать по плоскости проема.
  Задние двери дополнительно блокируются перемещением фиксатора, ко-
торый находится на замке двери.

Внимание! При включенной блокировке замка сохраняется возможность

открывания задней двери с помощью наружной рукоятки.



















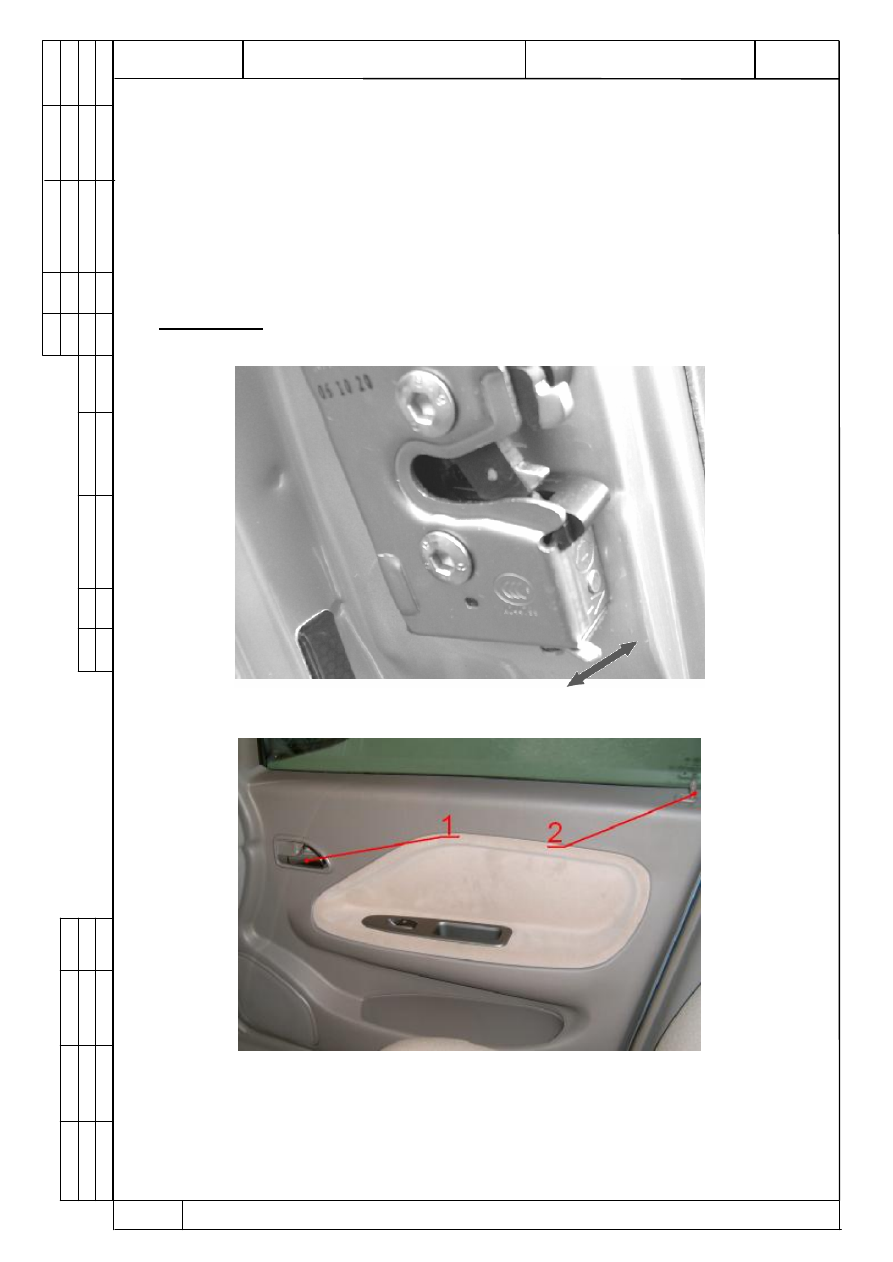

Рис. 1.  дополнительный фиксатор блокировки задней двери.



















Рис. 2. Поз. 1 ручка открытия двери изнутри автомобиля

Поз. 2 ручка блокировки двери изнутри автомобиля.
