Передняя подвеска DС14BХ – 2901002

1























































Регулировка углов установки колес

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02

110

Слесарно-сборочная  (КЭ лист 70)                  3

03



Выполнить операцию  005.

04

Б 05                         Установка для регулировки улов колес типа ЕХАСТ-60Е



06

Слесарно-сборочный верстак                7051-146



07

Тележка                                                    7043-334

08

О  09 1. Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

10 2.

Проконтролировать углы установки колес:

11

Угол развала передних колес

,



град. 2°50`±30`.

12

Схождение передних колес 5`47`` (±5`).

13

Угол поворота внутреннего колеса 41°(±4`), наружного колеса 33°(±4`).

14 3.

При несоответствии нормативных значений, произвести регулировку схождения;

15  -

проверить давление в шинах, при необходимости довести до нормы (передние-2,3 атм., задние-2,1 атм.).

16  -

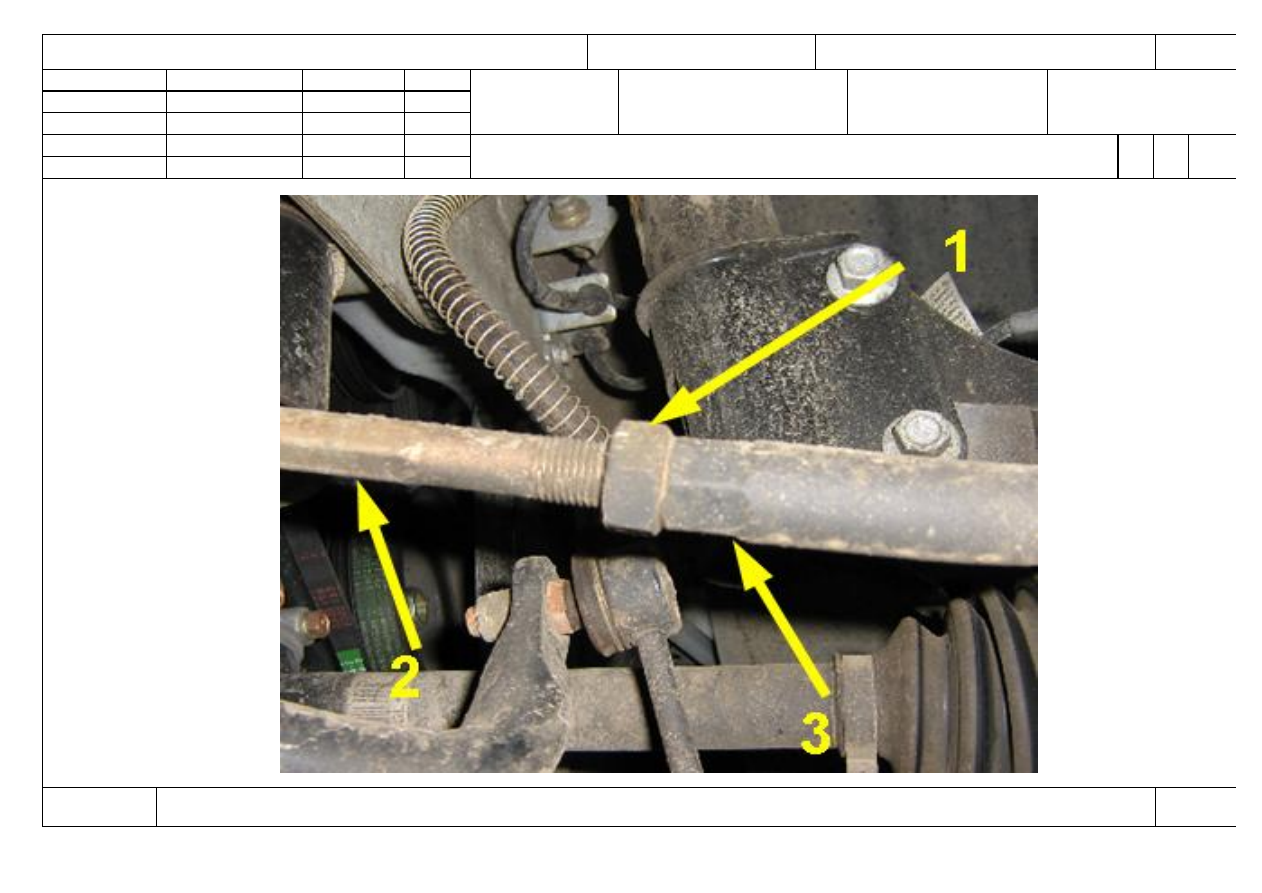

отпустить стопорную гайку (поз.1);

17  -

произвести регулировку вращением рулевой тяги (поз.2);

18  -

затянуть стопорную гайку (поз.1) с Мкр=30 Нм, удерживая наконечник рулевой тяги (поз.3);

 19  -

нанести метки на резьбовые соединения.

 20

21



Внимание!



Контроль производить на оборудовании совместно с рабочим.

Р 22  100%

 23

Т 24 Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

МК/КТТП

ТП. 75.051

69






































ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





Регулировка углов установки колес

О1



110




 Оп. 110












































КЭ

ТП 75.051

70




ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

1





























































Контроль

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02



         120

Контроль                                                                3

03

Выполнить операции  (015,025,035,045,055,065,075,085,095,100, 110).

04

Б 05                           Подъемник                                                    Q=3т

06

Тележка                                                         7043-334

07

Слесарно-сборочный верстак                      7051-146

08

О 09 1. Контролировать – визуально:

10  -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

11  -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

12  -

отсутствие механических повреждений деталей и узлов.

13

Р 14  100%

15

О 16 2. Проконтролировать эффективность работы тормозной системы автомобиля.

17

Р 18  100 %

19

О 20 3. Контролировать моменты затяжки резьбовых соединений по операциям:

21  -

колесных гаек Мкр=96…118 Нм;

22  -

ступичных гаек Мкр=250…250 Нм;

23  -

болтов крепления суппорта переднего тормоза к поворотному кулаку Мкр=80…90 Нм;

24  -

болтов крепления скобы суппорта переднего тормоза Мкр=31…38 Нм;

МК/КТТП

ТП. 75.051

71



ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

2





























































Контроль

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  -   гайки крепления тормозной трубки к гибкому тормозному шлангу Мкр=14…17 Нм;

03  -

гайки крепления наконечника рулевой тяги к поворотному кулаку Мкр=35…45 Нм;

04  -

болтов (поз.9, поз.11) крепления нижнего рычага в сборе к подрамнику Мкр=170…190 Нм;

05  -

гайки крепления нижнего рычага к стабилизатору поперечной устойчивости Мкр=45…55 Нм;

06  -

болта и гайки клеммного соединения (нижний рычаг-поворотный кулак) Мкр=105…115 Нм;

07  -

болтов крепления стабилизатора поперечной устойчивости к подрамнику Мкр=22…28 Нм;

08  -

болтов и гаек крепления поворотного кулака к амортизационной стойке Мкр=110...130 Нм;

09  -

болтов крепления ступицы и грязезащитного кожуха к поворотному кулаку Мкр=105…115 Нм;

10  -

винтов крепления тормозного диска к ступице переднего колеса Мкр=7…9 Нм;

11  -

гаек крепления амортизационной стойки к кузову автомобиля Мкр=45…55 Нм;

12  -

клапанов выпуска воздуха на суппортах задних и передних тормозов Мкр=14…18 Нм;

13  -

стопорных гаек наконечников рулевых тяг Мкр=27…33 Нм.

14

Р 15  100 %

16

О 17 4. Контролировать углы установки колес:

18

Угол развала передних колес

,



град. 2°50`±30`.

19

Схождение передних колес 5`47`` (±5`).

20

Угол поворота внутреннего колеса 41°(±4`), наружного колеса 33°(±4`).

21



Р 22  100%

23

24

МК/КТТП

ТП. 75.051

72
