ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

2























































Снятие ступичного узла

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Произвести контроль визуальным осмотром общего состояния деталей.

03

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



04

Т 05 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

06 2.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

07 3.

Очки защитные 02-76 ГОСТ 12.4.013-85.

08 4.

Ветошь.

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.051

57



ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

1























































Установка ступичного узла

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            085    Слесарно-сборочная                                            3

03                                      (

См. КЭ лист 60).

04

Выполнить операцию   (005, 080).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Болт                                                                                  Q1420612                                                                         шт.           6

11 2.

Кулак поворотный левый                                                A21- 3001011                                                                   шт.           1

12

правый                                              A21- 3001012                                                                   шт.           1

13 3.

Грязезащитный кожух левый                                          A21-3501077                                                                    шт.           1

14

правый                                       A21-3501078                                                                    шт.            1

15 4.

Ступица                                                                            B11-3001030                                                                     шт.           2

16 5.

Винт                                                                                  Q2540616                                                                         шт.            2

17 6.

Тормозной диск                                                               А21-3501075                                                                     шт.           2

18

О 19 1. Установить на поворотный кулак (поз.2) по месту крепления грязезащитный кожух (поз.3), ступицу (поз.4) и закрепить болтами

20      (

поз.1) с Мкр=110 Нм.

21

22 2.

Установить на шпильки ступицы (поз.4) по месту крепления тормозной диск (поз.6) и закрепить винтом (поз.1) с Мкр=8 Нм.

23

24 3.

Выполнить переходы (1,2) для противоположной стороны.

МК/КТТП

ТП. 75.051

58



ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

2























































Установка ступичного узла

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

03

Т 04 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

05 2.

ДК 2-20 Нм.

06 3.

ДК 20-200 Нм.

07 4.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

08 5.

Очки защитные 02-76 ГОСТ 12.4.013-85.

09 6.

Ветошь.

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.051

59









































ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





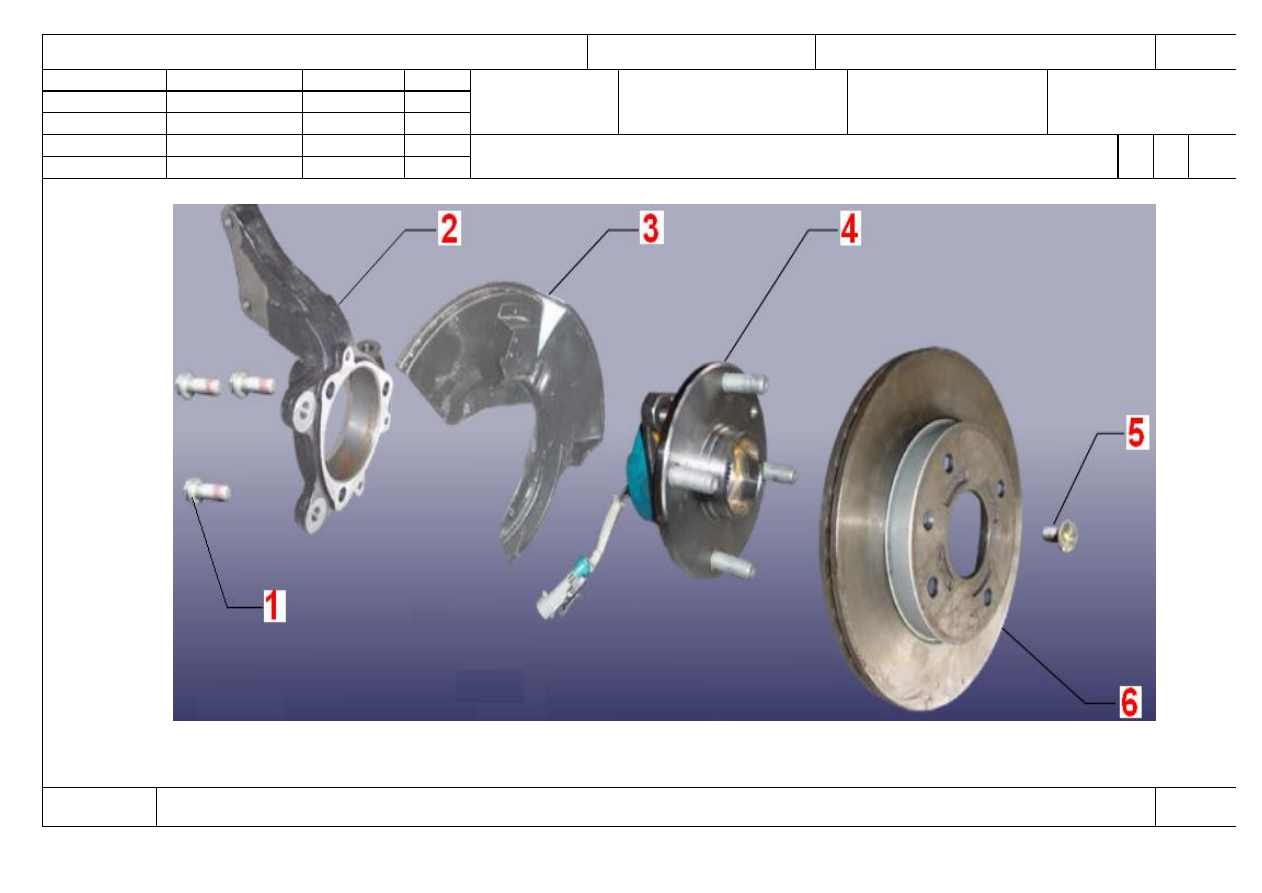

Снятие-установка ступичного узла

О1



080-

085



   Оп.080-085

















































































КЭ

ТП 75.051

60
