Автомобили Chery: руководства по ТО - часть 363

ГОСТ 3.1105 форма 2

Передняя подвеска DС14BХ – 2901002

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.051

Н. контр.

Лагода

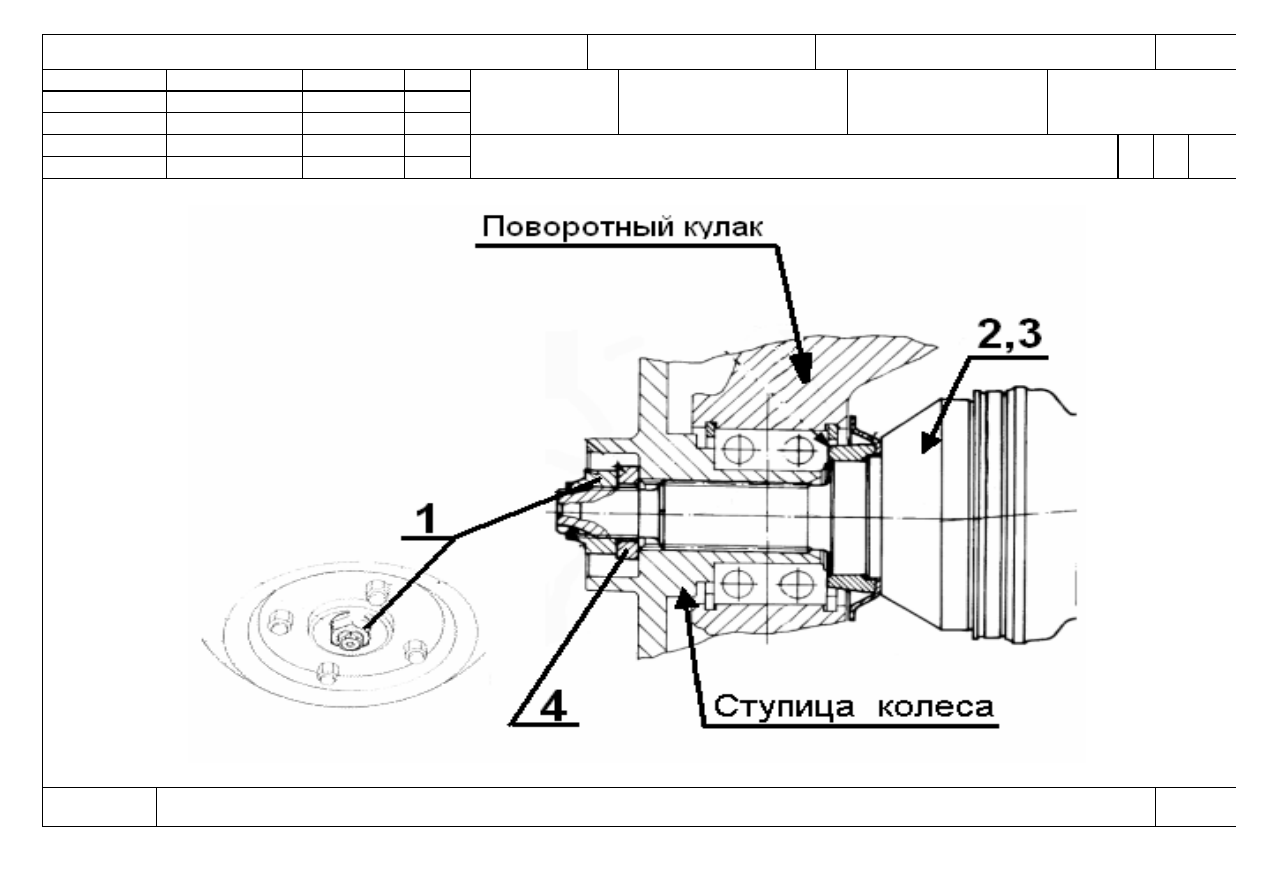

Отсоединение-подсоединение полуосей

О1

060-

065

Оп.060-065

КЭ

ТП 75.051

ГОСТ 3.1118 форма 1б

Передняя подвеска DС14BХ – 2901002

Снятие поворотного кулака

25480917.

75.051

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 070 Слесарно-сборочная 3

03 (

См. КЭ лист 54,55).

Выполнить операцию (005, 020, 060).

Б 06 Подъемник Q=3т

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 10 1. Стойка амортизационная А21-2905010 шт. 2

11 2.

Гайка гайка шт. 4

12 3.

Кулак поворотный левый А21- 3001011 шт. 1

правый А21- 3001012 шт. 1

14 4.

Болт болт шт. 4

О 17 1. Удерживая болты (поз.4) открутить гайки (поз.2) и отсоединить поворотный кулак (поз.3) от амортизационной стойки (поз.1).

19 2.

Выполнить переход (1) для противоположной стороны.

21 3.

Уложить поворотный кулак (поз.3) на тележку и транспортировать к месту дефектовки и разборки.

23 4.

Произвести контроль визуальным осмотром общего состояния деталей.

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

МК/КТТП

ТП. 75.051

ГОСТ 3.1118 форма 1б

Передняя подвеска DС14BХ – 2901002

Снятие поворотного кулака

25480917.

75.051

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

Т 02 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

03 2.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

04 3.

Очки защитные 02-76 ГОСТ 12.4.013-85.

05 4.

Ветошь.

10
11
12

13
14
15

МК/КТТП

ТП. 75.051

ГОСТ 3.1118 форма 1б

Передняя подвеска DС14BХ – 2901002

Установка поворотного кулака

25480917.

75.051

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 075 Слесарно-сборочная 3

03 (

См. КЭ лист 54,55).

Выполнить операцию (005, 070).

Б 06 Подъемник Q=3т

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 10 1. Стойка амортизационная А21-2905010 шт. 2

11 2.

Гайка гайка шт. 4

12 3.

Кулак поворотный левый А21- 3001011 шт. 1

правый А21- 3001012 шт. 1

14 4.

Болт болт шт. 4

О 16 1. Установить поворотный кулак (поз.3) по месту крепления на амортизационную стойку (поз.1) и совместить отверстия для

крепления.

19 2.

Закрепить поворотный кулак (поз.3) на амортизационной стойке (поз.1) болтами (поз.4) и гайками (поз.2) с Мкр=120 Нм.

Выполнить переходы (1,2) для противоположной стороны.

23 4.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

МК/КТТП

ТП. 75.051
