Автомобили Chery: руководства по ТО - часть 361

ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

1























































Установка втулок стабилизатора поперечной

устойчивости

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            055   Слесарно-сборочная                                            3

03                                     (

См. КЭ лист 43,44).

04

Выполнить операцию   (005, 010, 050).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Стабилизатор поперечной устойчивости                     А21-2906011                                                                      шт.           1

11 2.

Гайка М10х1,25                                                              Q330C10                                                                             шт.           2

12 3.

Втулка стабилизатора                                                   А21-2906025                                                                       шт.           2

13 4.

Втулка металлическая                                                  А21-2906027                                                                       шт.           2

14 5.

Болт                                                                                Q18410135                                                                          шт.           2

15 6.

Болт                                                                                Q1840825                                                                            шт.           2

16 7.

Фиксатор втулки стабилизатора                                   А21-2906031                                                                       шт.           2

17 8.

Втулка стабилизатора                                                   А21-2906013                                                                       шт.           2

18

О 19 1. Установить по месту крепления втулку стабилизатора (поз.8) на стабилизатор поперечной устойчивости (поз.1).

20

21 2.

Установить на втулку стабилизатора (поз.8) фиксатор втулки стабилизатора (поз.7) и закрепить болтами (поз.6) с Мкр=25 Нм.

22



23 3.

Установить по месту на стабилизатор поперечной устойчивости (поз.1) втулку стабилизатора (поз.3).

24

МК/КТТП

ТП. 75.051

41



ГОСТ 3.1118 форма 1б





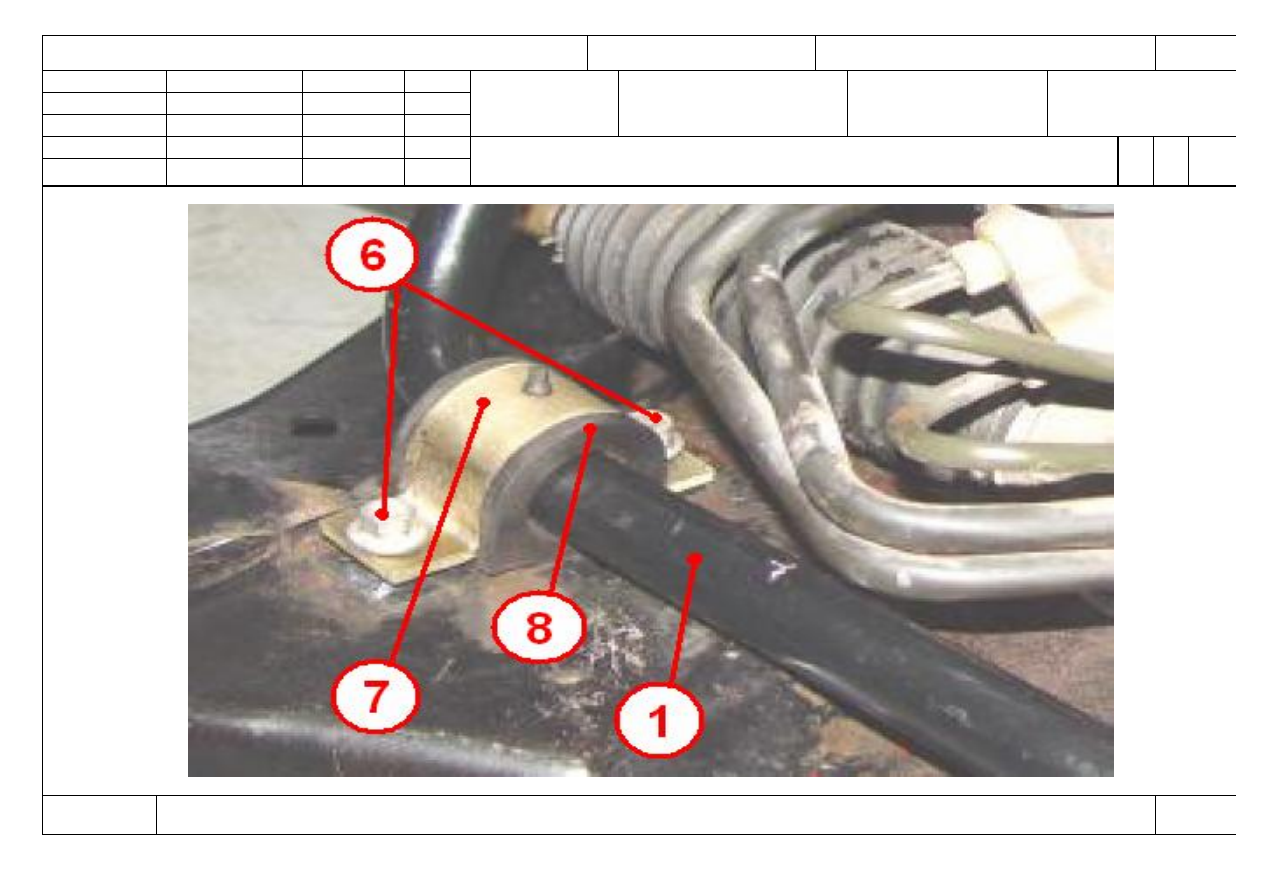

Передняя подвеска DС14BХ – 2901002

2























































Установка втулок стабилизатора поперечной

устойчивости

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Во втулку стабилизатора (поз.3) установить втулку металлическую (поз.4).

03

04 5.

Во втулку металлическую (поз.4) установить болт (поз.5) и закрепить гайкой (поз.2) с Мкр=50Нм.

05

06 6.

Выполнить переходы (1,2,3,4,5) для противоположной стороны.

07

08 7.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

09

Т 10 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

11 2.

ДК 10-100 Нм.

12 3.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

13 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

14 5.

Ветошь.

15

16

17

18

19

20

21

22



23

24

МК/КТТП

ТП. 75.051

42









































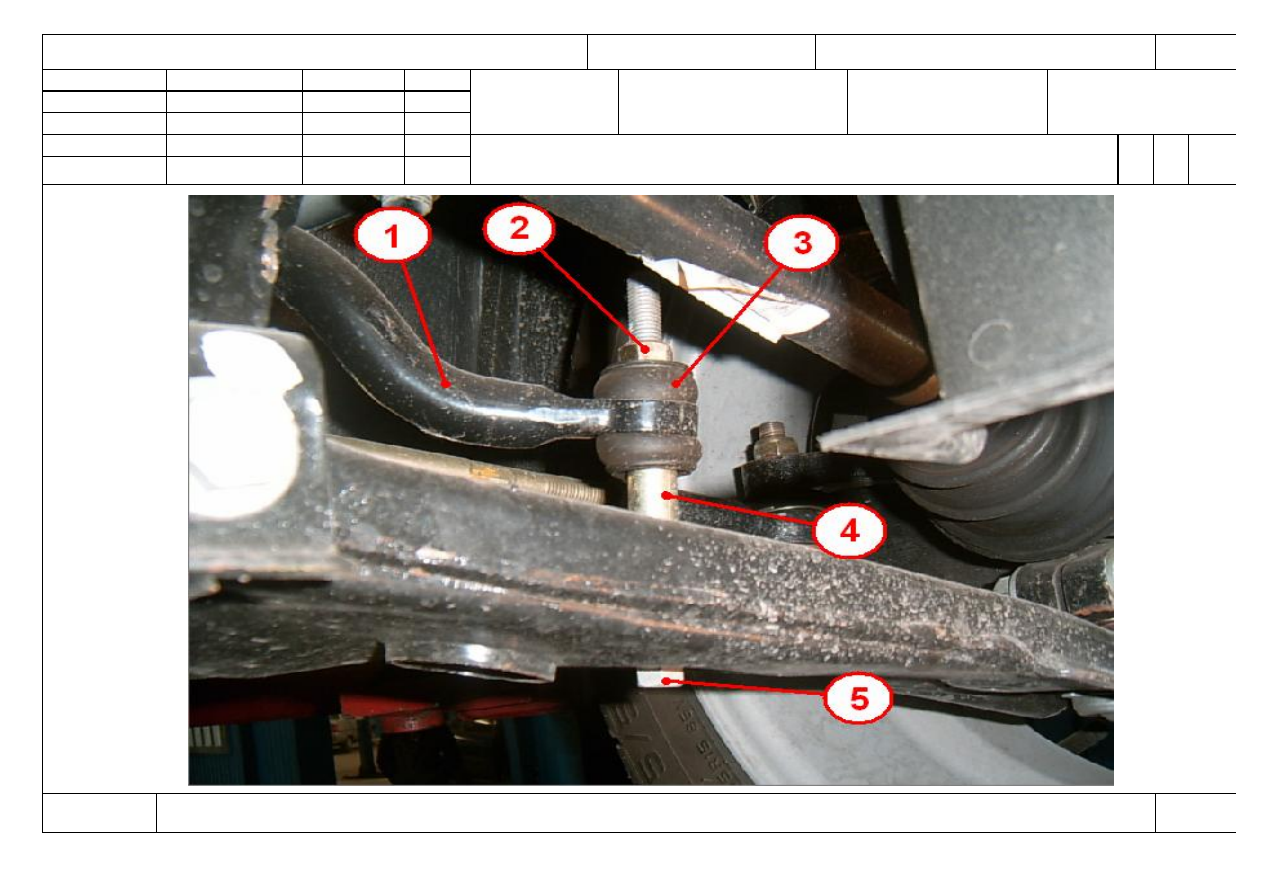

ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





Снятие-установка втулок стабилизатора поперечной

устойчивости

О1



050-

055



   Оп.050-055









































































КЭ

ТП 75.051

43










Передняя подвеска DС14BХ – 2901002

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





Снятие-установка втулок стабилизатора поперечной

устойчивости

О1



050-

055



   Оп.050-055









































































КЭ

ТП 75.051

44
