Передняя подвеска DB14B3 – 2901002

68





























































Установка тормозного диска и

грязезащитного кожуха

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            105    Слесарно-сборочная                                            3

03                                      (

См. КЭ лист 70).

04

Выполнить операцию   (005, 100).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Винт                                                                                  Q2540616                                                                        шт.           4

11 2.

Тормозной диск                                                               Т11-3501075                                                                   шт.            2

12 3.

Болт                                                                                  N90245201                                                                      шт.            8

13 4.

Грязезащитный кожух левый                                         Т11-3501077                                                                    шт.            1

14

правый                                      Т11-3501078                                                                    шт.            1

15 5.

Ступица                                                                            Т11-3001017                                                                    шт.           2

16 6.

Кулак поворотный левый                                                T11- 3001011                                                                   шт.           1

17

правый                                              T11- 3001012                                                                   шт.           1

18

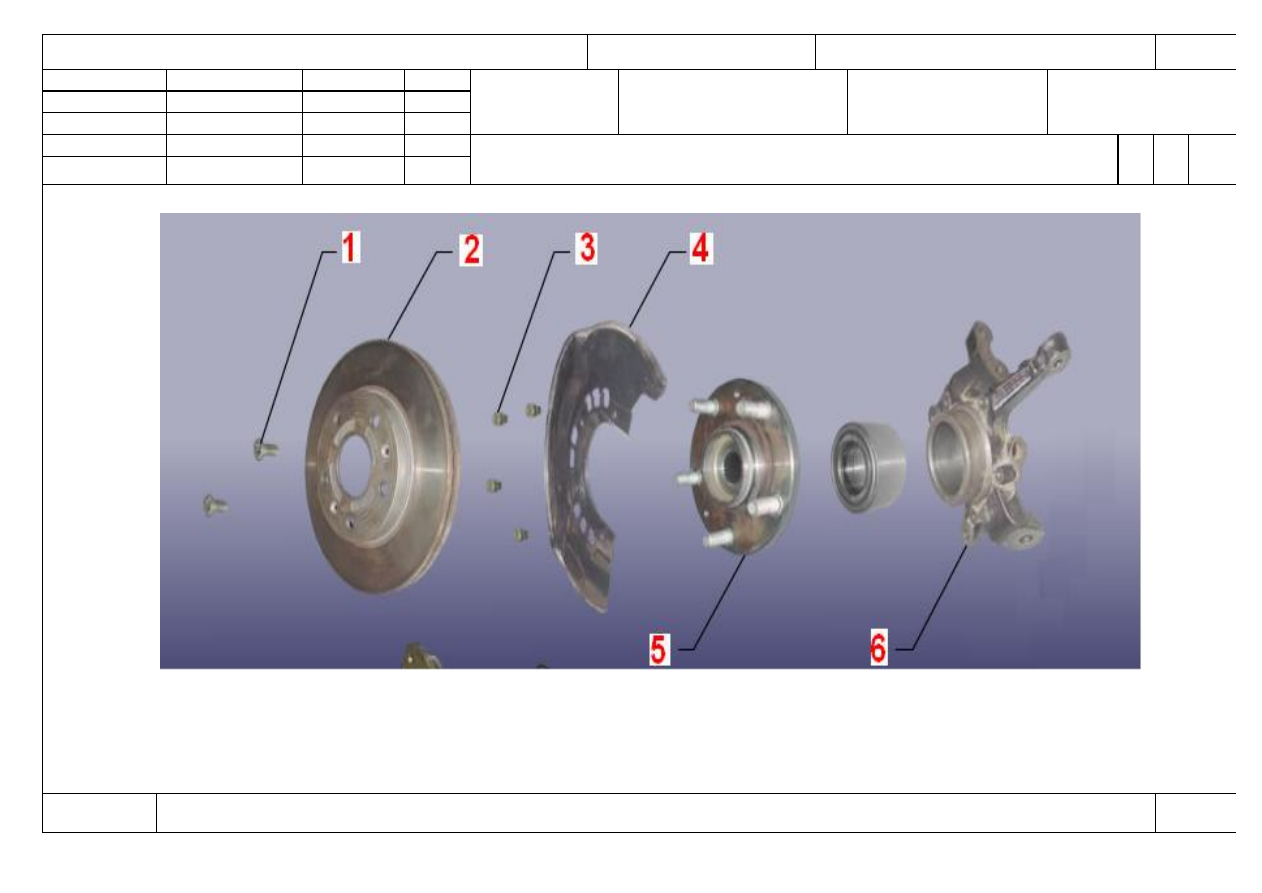

О 19 1. Установить на поворотный кулак (поз.6) по месту крепления грязезащитный кожух (поз.4) и закрепить болтами (поз.3) с Мкр=10 Нм

20

21 2.

Установить на шпильки ступицы (поз.5) по месту крепления тормозной диск (поз.2) и закрепить винтами (поз.1) с Мкр=8 Нм.

22

23 3.

Выполнить переходы (1,2) для противоположной стороны.

24

МК/КТТП

ТП. 75.049

68



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

69





























































Установка тормозного диска и

грязезащитного кожуха

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

03

Т 04 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

05 2.

ДК 2-20 Нм.

06 3.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

07 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

08 5.

Ветошь.

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.049

69









































ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

70



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





Снятие-установка тормозного диска и грязезащитного

кожуха

О1



100-

105



   Оп.100-105

















































































КЭ

ТП 75.049

70




ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

71





























































Снятие амортизационной стойки

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            110    Слесарно-сборочная                                            3

03                                      (

См. КЭ лист 75).

04

Выполнить операцию   (005, 090).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Колпак защитный                                                            Т11-2901051                                                                    шт.           2

11 2.

Гайка М10х19                                                                  Т11-2901011                                                                    шт.            6

12 3.

Стойка амортизационная левая                                    Т11-2905010                                                                    шт.            1

13

правая                                   T11- 2905020                                                                   шт.            1

14

О 15 1. Снять защитный колпак (поз.1) с амортизационной стойки (поз.3).

16

17 2.

Открутить гайки (поз.2) и извлечь амортизационную стойку (поз.3) из ниши переднего колеса.

18

19 3.

Выполнить переходы (1,2) для противоположной стороны.

20

21 3.

Произвести контроль визуальным осмотром общего состояния демонтированных деталей, состояние опоры верхней стойки

22

с подшипником в сборе – подшипник в корпусе должен быть плотно обжат и не иметь осевого люфта.

23

Проверить отсутствие разрывов резины и отслоения от металла.

24

МК/КТТП

ТП. 75.049

71
