ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

64



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





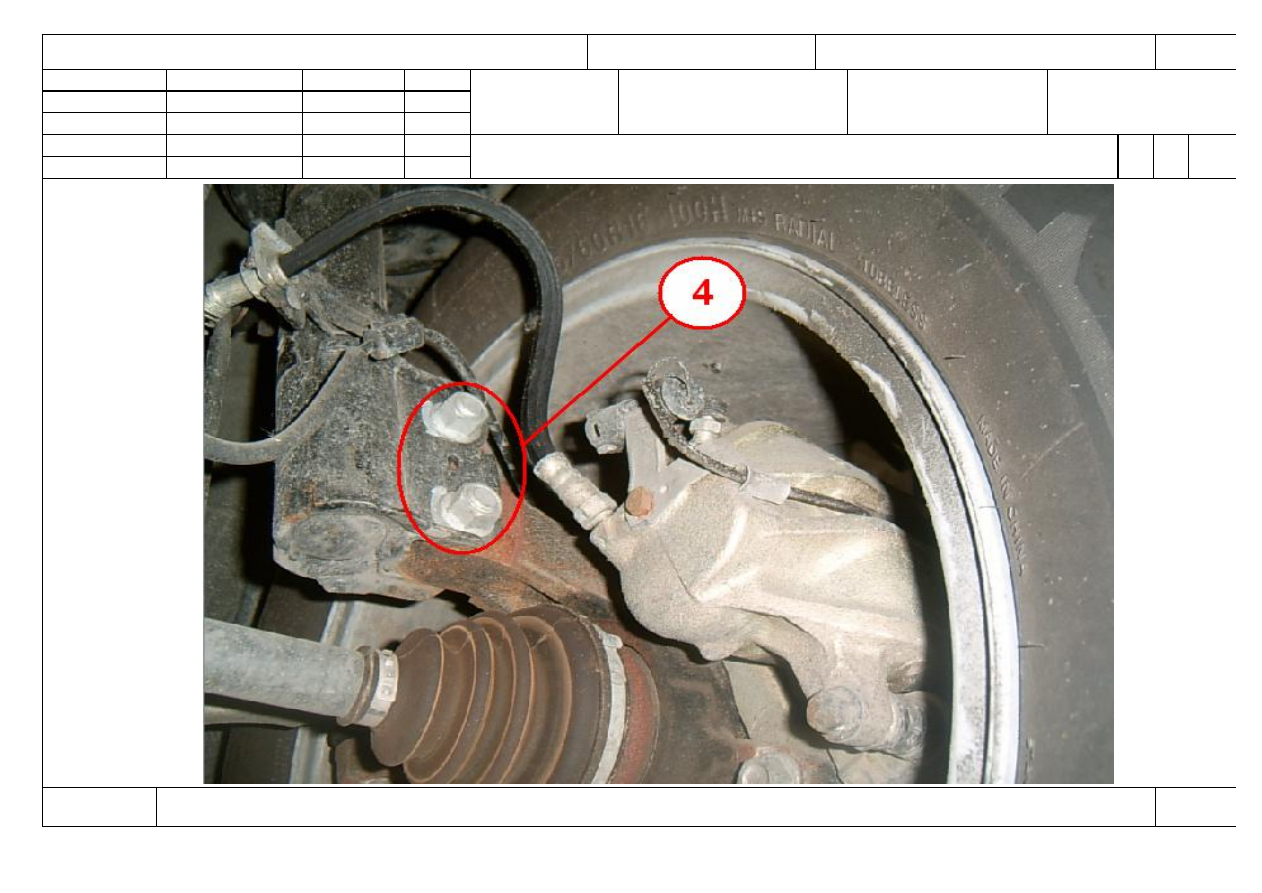

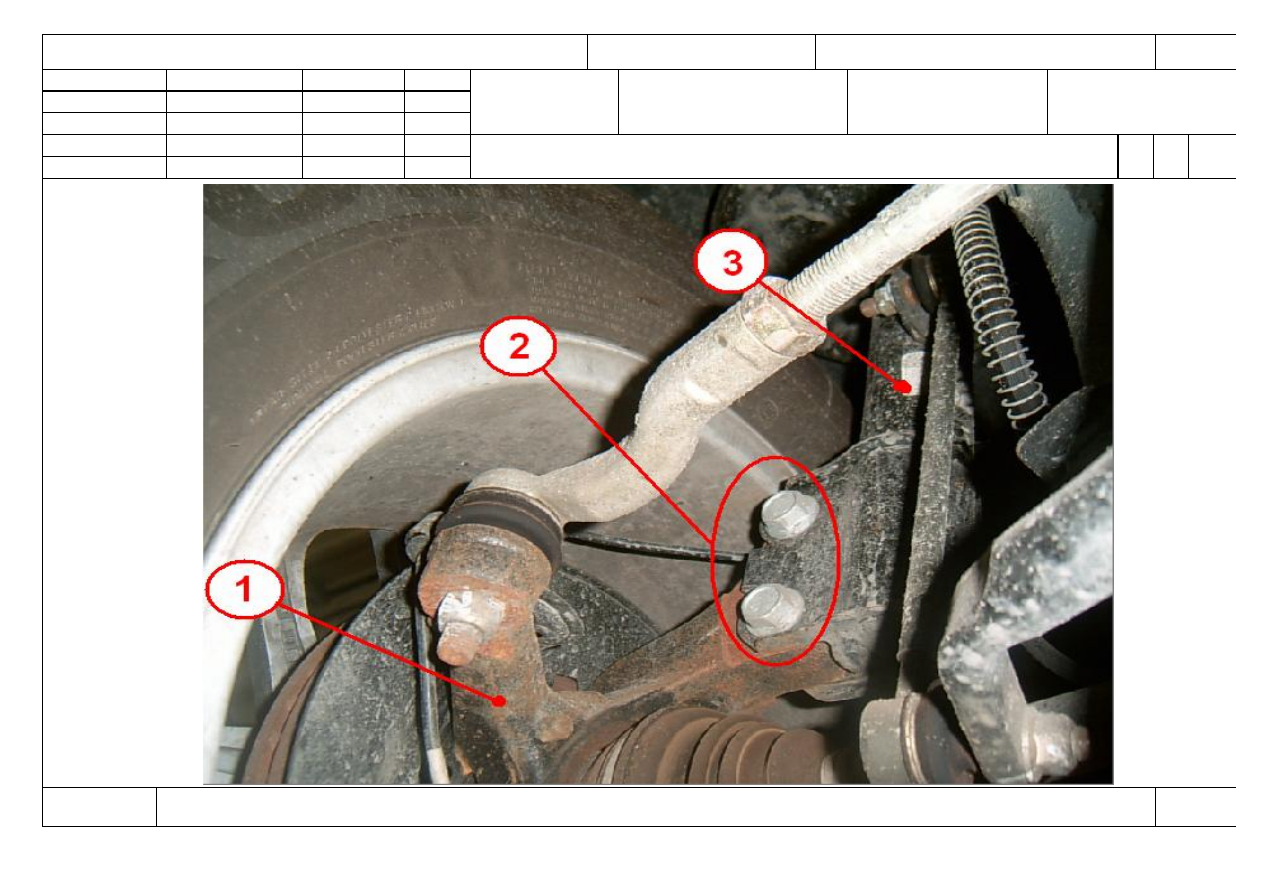

Снятие-установка поворотного кулака

О1



090-

095



   Оп.090-095













































































КЭ

ТП 75.049

64










































ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

65



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





Снятие-установка поворотного кулака

О1



090-

095



   Оп.090-095













































































КЭ

ТП 75.049

65




ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

66





























































Снятие тормозного диска и грязезащитного

кожуха

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            100    Слесарно-сборочная                                            3

03                                      (

См. КЭ лист 70).

04

Выполнить операцию   (005, 010, 020).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Винт                                                                                  Q2540616                                                                        шт.           4

11 2.

Тормозной диск                                                               Т11-3501075                                                                   шт.            2

12 3.

Болт                                                                                  N90245201                                                                      шт.            8

13 4.

Грязезащитный кожух левый                                         Т11-3501077                                                                    шт.            1

14

правый                                      Т11-3501078                                                                    шт.            1

15 5.

Ступица                                                                            Т11-3001017                                                                    шт.           2

16 6.

Кулак поворотный левый                                                T11- 3001011                                                                   шт.           1

17

правый                                              T11- 3001012                                                                   шт.           1

18

О 19 1. Открутить винты (поз.1) и отсоединить тормозной диск (поз.2) от ступицы (поз.5).

20

21 2.

Открутить болты (поз.3) и отсоединить грязезащитный кожух (поз.4) от поворотного кулака (поз.6).

22

23 3.

Выполнить переходы (1,2) для противоположной стороны.

24

МК/КТТП

ТП. 75.049

66



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

67





























































Снятие тормозного диска и грязезащитного

кожуха

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Произвести контроль визуальным осмотром общего состояния деталей.

03

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



04

Т 05 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

06 2.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

07 3.

Очки защитные 02-76 ГОСТ 12.4.013-85.

08 4.

Ветошь.

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.049

67
