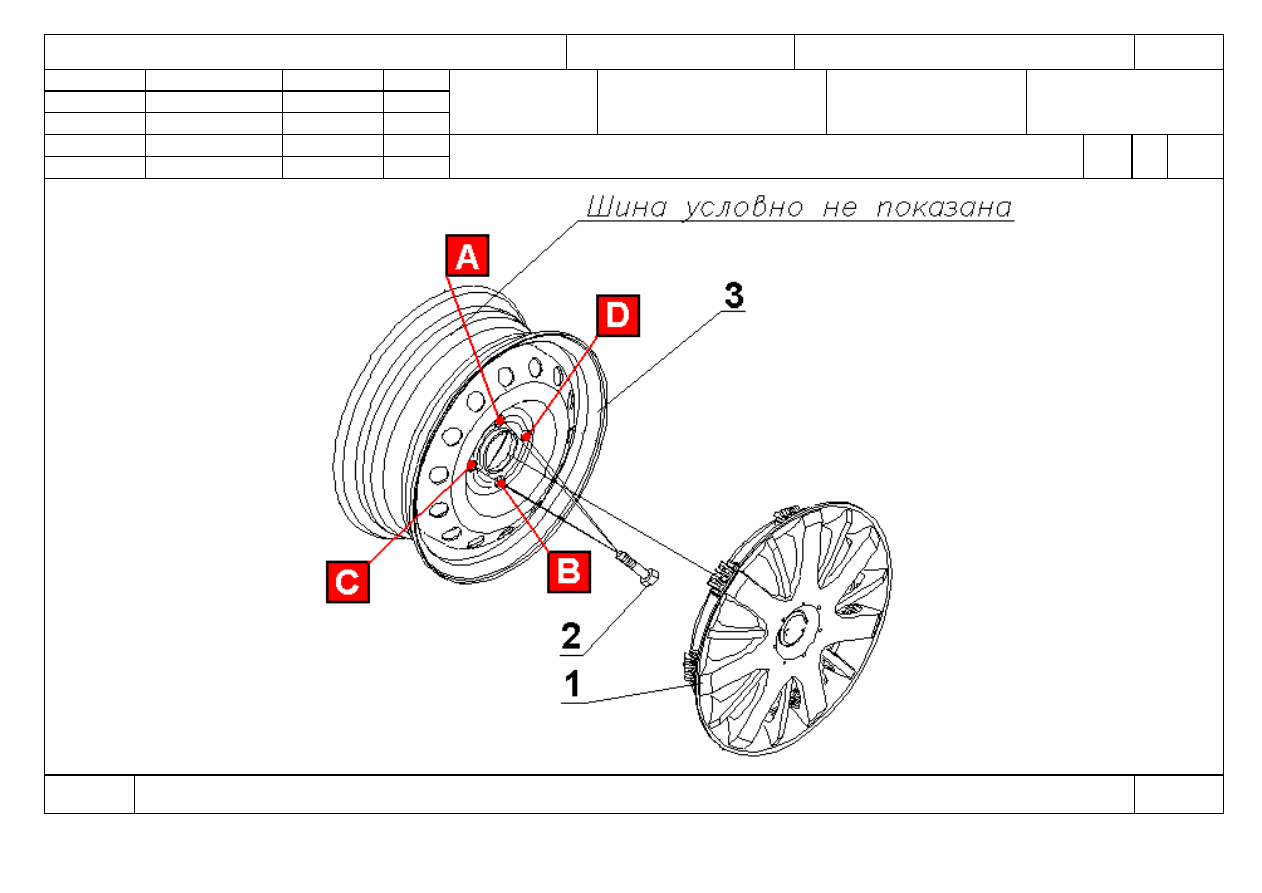

Снятие-установка колеса с шиной в сборе

О1



010-

015








































КЭ

ТП 75.048

9



ГОСТ 3.1118  форма 1б





Снятие-установка передней подвески



подвески

10





























































Снятие амортизационной стойки.

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                              020   Слесарно-сборочная                                          3

03                             (

См. КЭ лист 14-15)



04



Выполнить операции  005,010.



05

Б 06                              Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07



К  08  1. Декоративный колпачок  верхнего крепления передней стойки       A11-2901011                                            шт.             1

 09  2.

Стойка передняя в сборе

10  3.

Гайка М14, S22                                                                                      N0221502                                                 шт.             1

11  4.

Опора верхняя                                                                                      A11-2901060                                             шт.             1

12  5.

Болт                                                                                                       N10174001                                                шт               2

 13  6.

Гайка                                                                                                      N90323701                                                шт.              2

14



О 15  1. Открыть и зафиксировать капот.

16

17  2.

Снять декоративный колпачок (поз.1) с верхнего крепления передней стойки (поз.2).

18

19  3.

Открутить гайку (поз. 3) крепления узла стойки к кузову автомобиля и вынуть верхнюю опору (поз.4).

20

 21  4.

Поднять автомобиль на высоту необходимую для работы и зафиксировать.

22

23  5.

Извлечь провод датчика скорости с крепления расположенного у основания амортизационной стойки.

24

МК/КТТП                                                                                                        ТП. 75.048

10



ГОСТ 3.1118  форма 1б





Снятие-установка передней подвески



подвески

11





























































Снятие амортизационной стойки.

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  6. Открутить две гайки (поз.6) крепления стойки к поворотному кулаку.

03

04  7.

Удерживая узел стойки (поз.2) вынуть крепежные болты (поз.5).

 05

06  8.

Постукивая медной проставкой в основании амортизационной стойки (над поворотным кулаком) отделить узел стойки от

07

поворотного кулака.

08

 09  9.

Аккуратно вывести амортизационную стойку, не задев тормозной шланг, провод датчика скорости и лакокрасочное покрытие

10

арки колеса.

11

Т 12  1. Ключ  S22, 1/2"  2593-22 типа HAZET.

 13  2.

Ключ  S7  2593-1  типа HAZET.

14  3.

ПК 10-100 Нм, 1/2" 7452-100 типа HAZET.

15  4.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

16

17

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.048

11



ГОСТ 3.1118  форма 1б





Снятие-установка передней подвески



подвески

12





























































Установка амортизационной стойки.

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                              025   Слесарно-сборочная                                          3

03                             (

См. КЭ лист 14-15)



04



Выполнить операцию       015



 05

06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07



К 08  1. Декоративный колпачок  верхнего крепления передней стойки       A11-2901011                                            шт.             1

 09  2.

Стойка передняя в сборе

10  3.

Гайка М14, S22                                                                                      N0221502                                                 шт.             1

11  4.

Опора верхняя                                                                                      A11-2901060                                             шт.             1

12  5.

Болт                                                                                                       N10174001                                                шт               2

 13  6.

Гайка                                                                                                      N90323701                                                шт.              2

14

О 15  1. Установить узел передней амортизационной стойки (поз.1) направляя в чашку  кузова.

16

17  2.

Установить верхнюю опору (поз.4) на чашку верхнего крепления амортизационной стойки (поз.2) и наживить гайку (поз.3).

18

19  3.

Совместить отверстия на амортизационной стойке с отверстиями на поворотном кулаке и зафиксировать болтами (поз.5).

20

 21  4.

Наживить гайки  (поз.6) на  болты (поз.5) соединяющие поворотный кулак с узлом амортизационной стойки (поз1).

22

23  5.

Удерживая болт (поз.5) от проворачивания затянуть гайки (поз.6) с Мкр=80Нм.

24

МК/КТТП

ТП. 75.048

12
