Нормативы  трудоемкости к ТП № 75.047  снятия, установки  передней подвески ее узлов и деталей

при ТО и ТР автомобилей

"Chery" В 11 “Eastar”

  и их модификаций.





№

п/п

№

операции

по

Т/П

Технологические операции

№ операции по

сборнику Н/Т



н/ч по

сборнику

Н/Т



1.

005

Перемещение автомобиля



0.2

2.

010 – 015

Снятие-установка колеса в сборе

B11ZZZ31000102701

0.2

3.

020 – 025

 Снятие- установка тормозных колодок и суппорта

B11ZZZ35010603701

0.4

4.

040 – 045

Снятие-установка нижних рычагов

B11ZZZ29090103701

0.5

5.

060 – 065

070 - 075

Снятие- установка и разборка поворотного кулака, тормозного
диска и ступичного узла

B11ZZZ30010072701
B11ZZZ30010073651

0.7
0.4

6.

080 - 085

Снятие- установка амортизационной стойки

B11ZZZ29010102701

0.6

7.

090

Прокачка тормозной системы

B11ZZZ35000002001

0.2

8.

095

Регулировка углов установки колес



0.47

Итого:

3.67















Начальник Отдела сервиса                                                       Т.Г. Суховерш





































ГОСТ 3.1105  форма 2











































ЗАО «ЗАЗ» ОС





25480917.

75.048























Снятие-установка передней подвески автомобиля Chery A15 «Amulet»



О

1

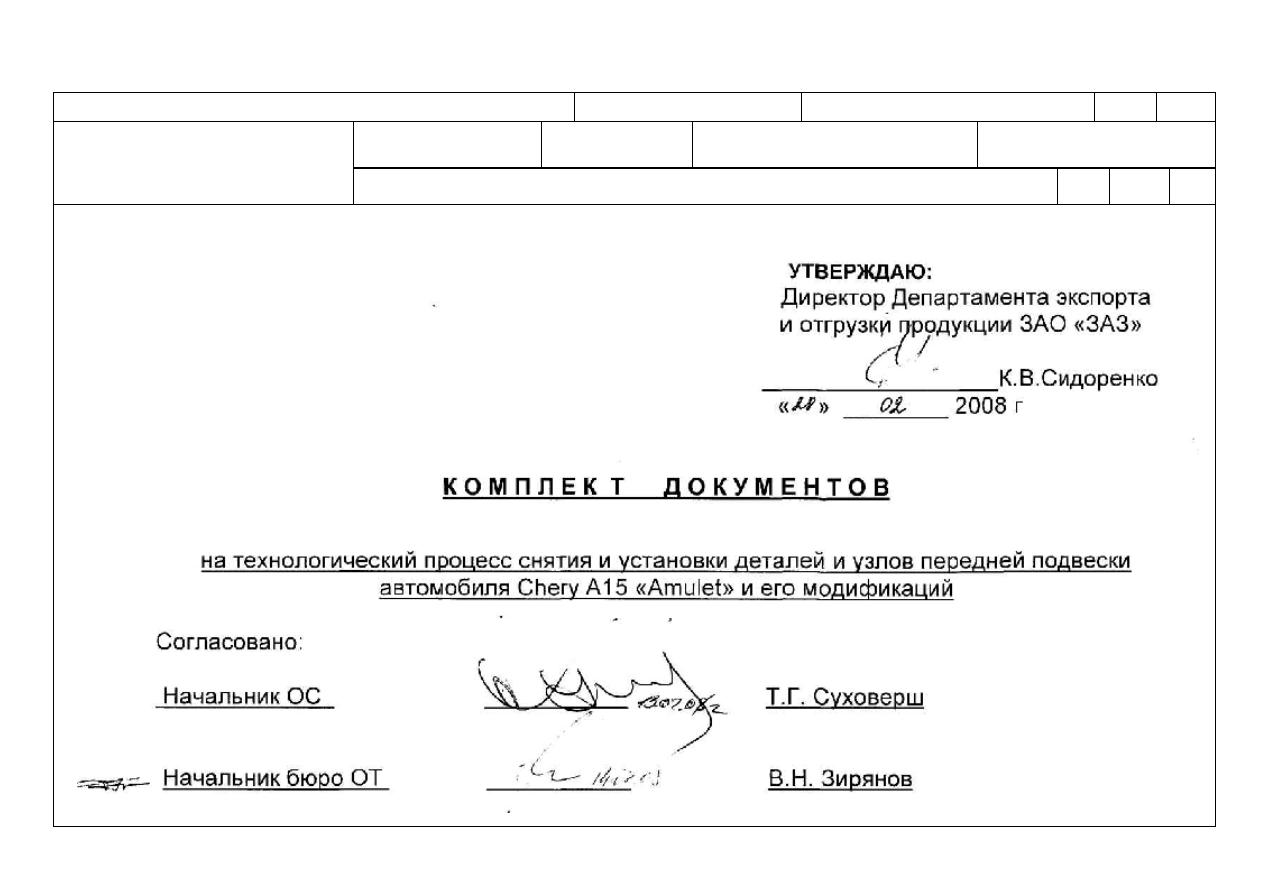

УТВЕРЖДАЮ:





Директор Департамента экспорта

и отгрузки продукции ЗАО «ЗАЗ»


                                                                                             __________________

К.В.Сидоренко

                                                                         «    »  ________ 2008

г





К О М П Л Е К  Т      Д О К У М Е Н Т О В







на технологический процесс снятия и установки деталей и узлов передней подвески

автомобиля Chery A15 «Amulet» и его модификаций



Согласовано:



Начальник ОС                         ___________                     Т.Г. Суховерш





Начальник бюро ОТ                ___________                     В.Н. Зирянов









































ГОСТ 3.1105  форма 2







































































































№ операции

Содержание операции

Стр.1



Содержание операций





Область применения



005



Перемещение

6

010



Снятие колеса с шиной в сборе

7

015



Установка колеса с шиной в сборе

8

КЭ



Снятие-установка колеса с шиной в сборе

9

020



Снятие амортизационной стойки

10

025



Установка амортизационной стойки

12

КЭ



Снятие установка амортизационной стойки в сборе

14-15

030



Снятие шарового шарнира

16

035



Установка шарового шарнира

18

КЭ



Снятие-установка шарового шарнира

21-22

040



Снятие переднего рычага с шаровым шарниром в сборе

23

045



Установка переднего рычага с шаровым шарниром в сборе

25

КЭ



Снятие-установка переднего рычага с шаровым шарниром в сборе

28-31

050



Снятие стабилизатора поперечной устойчивости

32

055



Установка стабилизатора поперечной устойчивости

34

КЭ



Снятие-установка стабилизатора поперечной устойчивости

36-38

060



Снятие поворотного кулака с шаровым шарниром и ступицей в сборе.



39

065



Установка поворотного кулака с шаровым шарниром и ступицей в сборе.

43

КЭ



Снятие-установка поворотного кулака с шаровым шарниром и ступицей в сборе.



47-49

070



Регулировка углов установки колес.

50

КЭ



Регулировка углов установки колес.

52

075



Контроль

53







МК/КТТП

ТП 75.048

Стр. 1

















ГОСТ 3.1118 форма 2а



Снятие-установка

передней подвески





4



Разработал







 Инж.



Лихачев





ЗАО «ЗАЗ»

Проверил



Шишкин







Снятие-установка передней подвески автомобилей

«Chery A15 Amulet»



25480917.

75.048











Н. контр.



Лагода





Область применения

О

1





А  Цех  Уч  РМ

Опер  Код, наименование операц.

Обозначение     документа

Б  Код, наименование  оборудования

СМ  Проф.  Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тп.з.

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02           Технологический процесс снятия и установки передней подвески автомобиля Chery A15 «Amulet» предназначен для

03

предприятий торгово-сервисной сети, производящих сервисное техническое обслуживание автомобилей производства ЗАО «ЗАЗ»

04

и описывает перечень работ, порядок выполнения операций, применяемые эксплуатационные материалы, оборудование,

05

спец.инструмент, а также данные для регулировок и контроля.

06

При организации и проведении работ снятия-установки передней подвески необходимо соблюдать следующие

07

требования:

08

1.

Автомобили, поступающие на замену деталей и узлов должны быть в чистом и сухом состоянии.

09

2.

К работе с технологическим оборудованием допускаются лица, прошедшие профессиональную подготовку,

10     изучившие технологический  процесс, инструкции по охране труда ИОТ №174,  ДНАОП 0.00-5.04-95,

11

ДНАОП 0.00-5.24-01, ДНАОП 0.00-5.18-96, ДНАОП 0.00-1.28- 97 и «Правила противопожарной безопасности на автомобильном

12

транспорте», Киев 97г. – изд. «Основа», инструкции на применяемое оборудование в объеме необходимом для выполнения

13

предстоящей работы.

14

3.

Детали и узлы, устанавливаемые на автомобиль должны иметь ярлык или товарный знак завода изготовителя.

15

4.

Снятие деталей и узлов должно производиться таким образом, чтобы было исключено повреждение деталей.

16

5.

При установке некоторых деталей ударным методом необходимо применять оправки из цветных металлов,

17

пластмассы, дерева, резины и т.п.

18

6.

Посадку втулок, колец, шариковых и роликовых подшипников, а так же других деталей необходимо производить

19

специальными оправками.

20

7.

Для стопорения деталей применять прижимные шайбы, замковые шайбы, контргайки, шплинты и т.д. согласно

21

чертежей завода-изготовителя. Замена одного способа стопорения другим, не предусмотренным заводом-изготовителем, не

22

допускается.

23



МК/КТТП

ТП. 75.048

4
