ГОСТ 3.1118  форма 1б





Передняя подвеска

24































































Установка  нижнего рычага



25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            045      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 27).

 04

Выполнить операции   005, 040.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



09

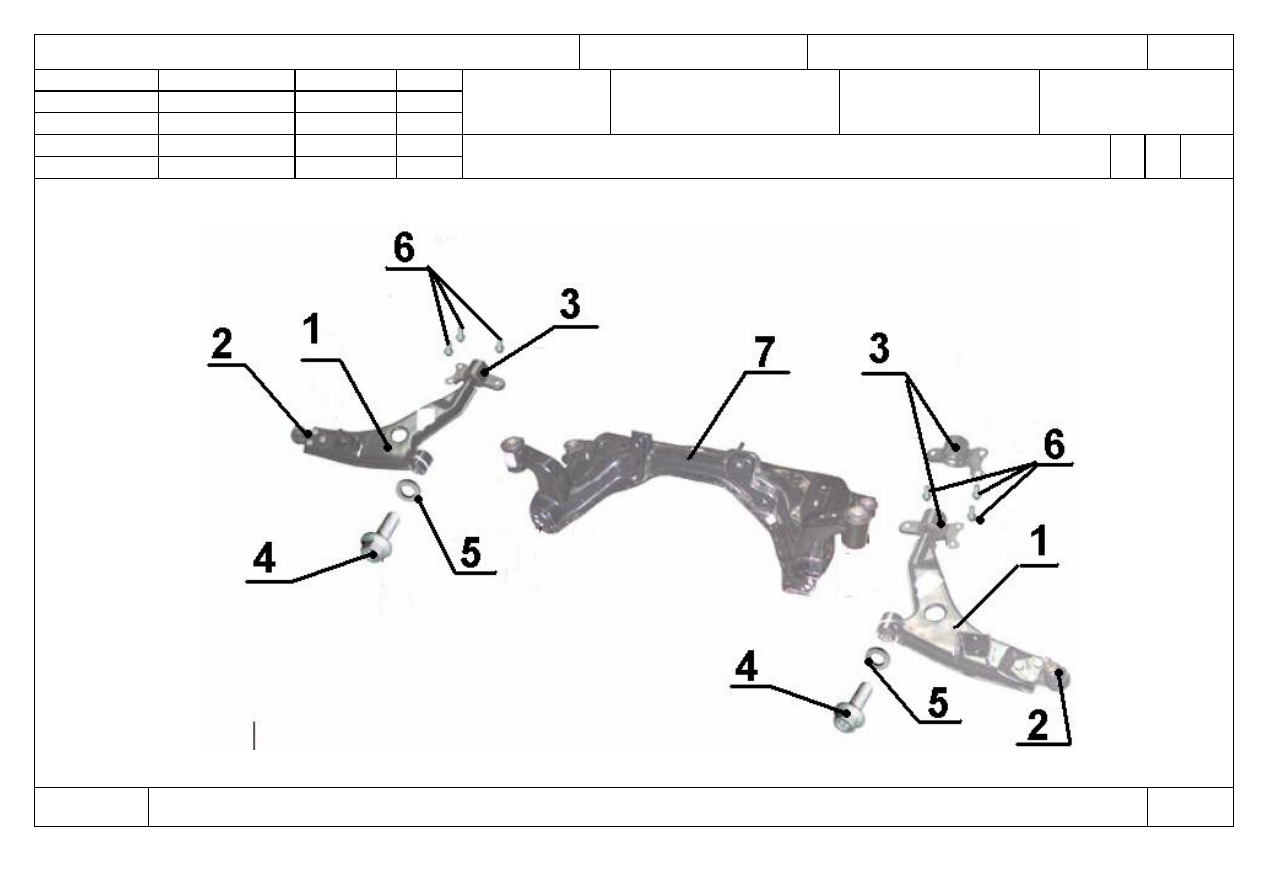

К 10 1. Рычаг нижний                                                                  В11-2909010 / В11-2909020                                            шт.            1/1

11 2.

Опора шаровая                                                               В11-2909060                                                                     шт.             2

12 3.

Кронштейн                                                                       В11-2909120 / В11-2909110                                             шт.            1/1

      13 4.

Болт переднего крепления                                            Q 1841490                                                                          шт.             6

14 5.

Шайба                                                                              В11-2909013                                                                      шт.             2

15 6.

Болт крепления кронштейна                                                                                                                                      шт.             6

16 7.

Подрамник                                                                       В11-2810010                                                                      шт.              1

  17 8.

Болт                                                                                                                                                                            шт.              2

18 9.

Гайка                                                                                                                                                                            шт.             2

19

О  20 1. Установить рычаг поз. 1 на подрамник поз. 7, закрутить болт поз. 4 с шайбой поз. 5 на 2-3 оборота.

21

 22 2.

Закрутить болты поз. 8 кронштейна поз. 3 к подрамнику поз. 7 на 2-3 оборота.

23

24

МК/КТТП

ТП 75.047

24



ГОСТ 3.1118  форма 1б





Передняя подвеска



25































































Установка  нижнего рычага



25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

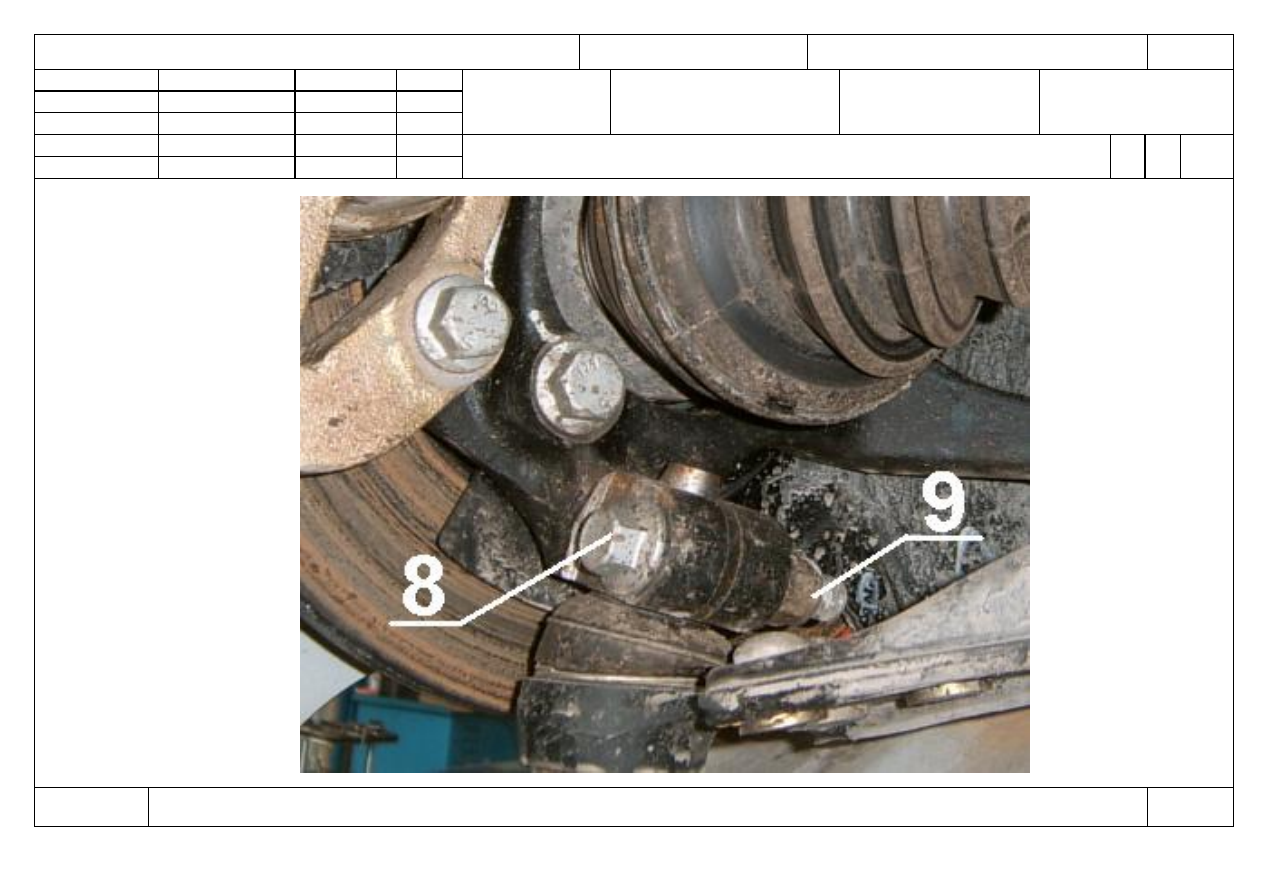

О 02 3. Подсоединить опору шаровую поз. 2 к поворотному кулаку, закрутить гайку поз. 9 удерживая болтом поз. 8  с Мкр=80 Нм.

03

   04 4.

Выполнить переходы (2,3) для противоположной стороны.

05

06 5.

Окончательно закрутить болты  поз. 4 с Мкр=18 Нм и болты поз. 5 с Мкр= 75 Нм в статическом положении автомобиля на колесах.

07



Т 08 1. Ключ S=18  603-18 HAZET.

 09 2.

Головка 1/2" S=15 900-15 HAZET.

 10 3.

Головка 1/2" S=18 900-18 HAZET.

    11 4.

Трещотка 1/2'' 916 SP HAZET.

12 5.

Удлинитель L=123 мм 917-5 HAZET .

      13 6.

Переходник 3/4"-->1/2".

14 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

15 8.

Переходник 3/4"-->1/2".

16 9.

ДК 10-100 Нм 1/2".

  17

18

19

20

21

22

23

24

МК/КТТП

ТП 75.047

25





ГОСТ 3.1105  форма 2





Передняя подвеска



26



Разраб.

Вербовецкий

















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





Снятие, установка нижних рычагов

О1



040-

045


   Оп.040-045





































КЭ

ТП 75.047

26



ГОСТ 3.1105  форма 2





Передняя подвеска



27



Разраб.

Вербовецкий

















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





Снятие, установка нижних рычагов



О1



040-

045


   Оп.040-045





































КЭ

ТП 75.047

27
