Автомобили Chery: руководства по ТО - часть 248

ГОСТ 3.1105 форма 2

Передняя подвеска

Разраб.

Вербовецкий

ЗАО «ЗАЗ» ОС

Проверил

Шишкин

25480917.

75.047

Н. контр.

Лагода

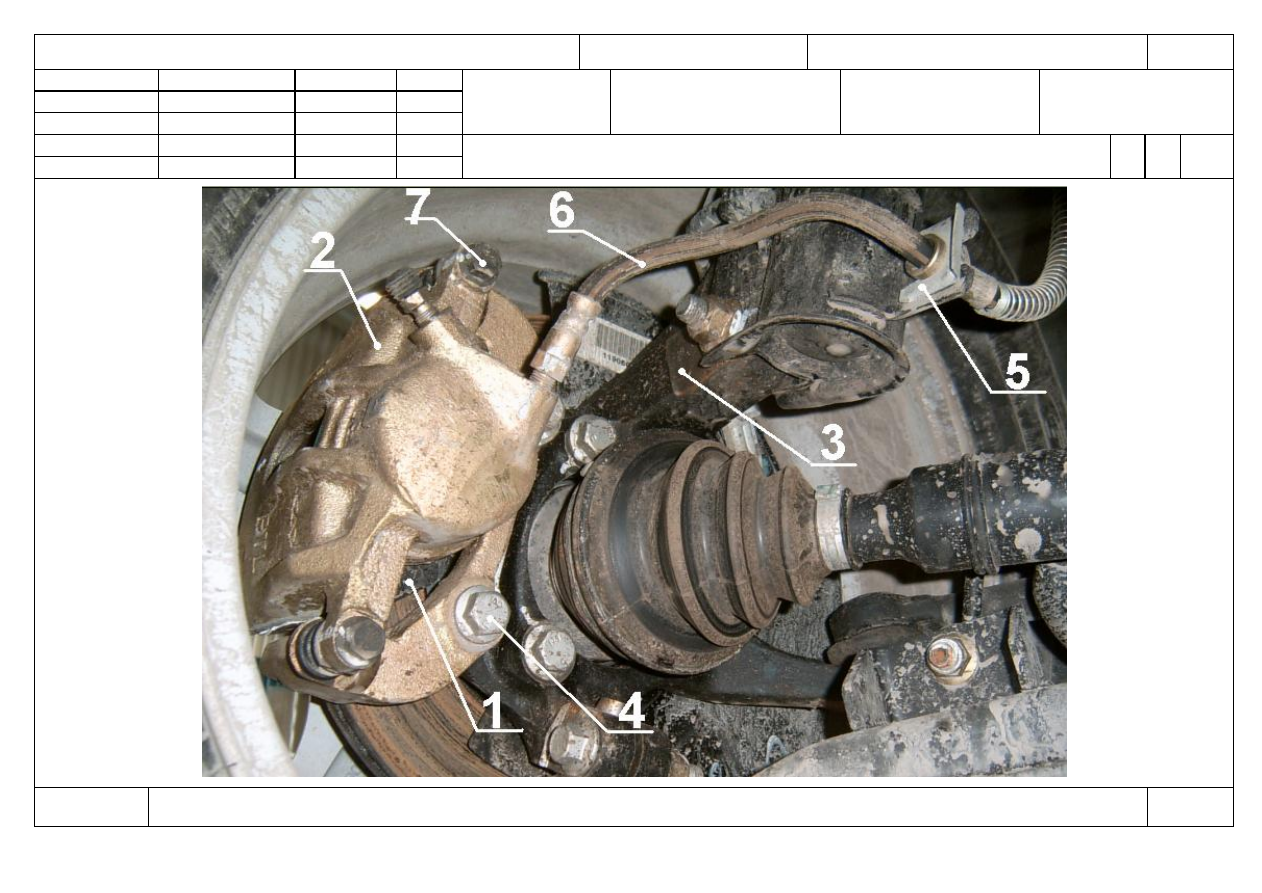

Снятие - установка тормозных колодок и суппорта

О1

020-

025

Оп.020-025

КЭ

ТП 75.047

ГОСТ 3.1118 форма 1б

Передняя подвеска

Отсоединение рулевых тяг и

стабилизатора

25480917.

75.047

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 030 Слесарно-сборочная 3

03 (

См. КЭ лист 22).

Выполнить операции 005, 010.

Б 06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

К 09 1. Тяга стабилизатора В11-2906030 шт. 4

10 2.

Стабилизатор поперечной устойчивости В11-2906010 / В11-2906011 шт. 1

11 3.

Рычаг нижний В11-2909010 / В11-2909020 шт. 1/1

12 4.

Наконечник рулевой тяги В11-3003050 шт. 2

13 5.

Гайка NO 111862 шт. 2

14 6.

Кулак поворотный В11-3001011 / В11-3001011 АВ шт. 1/1

15 7.

Гайка крепления тяги стабилизатора шт. 4

О 18 1. Открутить гайки (поз. 7) крепления тяги стабилизатора и снять тяги.

19
20 2.

Открутить гайки (поз. 5) и рассоединить наконечник рулевой тяги (поз. 4) и кулак поворотный (поз. 6)

22 3.

Выполнить переходы (1,2) для противоположной стороны.

МК/КТТП ТП 75.047

ГОСТ 3.1118 форма 1б

Передняя подвеска

Отсоединение рулевых тяг и

стабилизатора

25480917.

75.047

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

Т 02 1. Головка 1/2" S=15 900-15 HAZET.

03 2.

Головка 1/2" S=16 900-16 HAZET.

04 3.

Головка 1/2" S=19 900-19 HAZET.

05 4.

Удлинитель L=123 мм 917-5 HAZET .

06 5.

Гайковерт 1/2" АТ 705В.

07 6.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

11.

14
15
16

МК/КТТП ТП 75.047

ГОСТ 3.1118 форма 1б

Передняя подвеска

Подсоединение рулевых тяг и

стабилизатора

25480917.

75.047

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 035 Слесарно-сборочная 3

03 (

См. КЭ лист 22).

Выполнить операции 005, 010, 030

Б 06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

К 09 1. Тяга стабилизатора В11-2906030 шт. 4

10 2.

Стабилизатор поперечной устойчивости В11-2906010 / В11-2906011 шт. 1

11 3.

Рычаг нижний В11-2909010 / В11-2909020 шт. 1/1

12 4.

Наконечник рулевой тяги В11-3003050 шт. 2

13 5.

Гайка NO 111862 шт. 2

14 6.

Кулак поворотный В11-3001011 / В11-3001011 АВ шт. 1/1

15 7.

Гайка крепления тяги стабилизатора шт. 4

О 17 1. Подсоединить наконечник рулевой тяги (поз. 4) к поворотному кулаку (поз. 6) и закрепить гайку (поз. 5) с Мкр= 45 Нм.

18
19 2.

Установить тягу стабилизатора (поз. 1) , закрепить гайками (поз. 7) с Мкр=40 Нм.

21 3.

Выполнить переходы (1,2) для противоположной стороны.

МК/КТТП ТП 75.047
