Передняя подвеска

8





























































Снятие колеса в сборе.

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 5. Отвернуть гайки крепления колес (поз.2), последовательно, левого/правого.

03

 04 6.

Снять колеса с шиной в сборе (поз.3) и уложить на подставку, последовательно, левое/правое.

05

Т 06 1. Ключ S=18  603-18 HAZET.

07 2.

Головка 1/2" S=15 900-15 HAZET.

08 3.

Головка 1/2" S=18 900-18 HAZET.

  09 4.

Головка 1/2" S=32 900-32 HAZET.

10 5.

Трещотка 1/2'' 916 SP HAZET.

11 6.

Удлинитель L=123 мм 917-5 HAZET .

12 7.

Гайковерт  1/2"  АТ 705В.

 13 8.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

14 9.

Ветошь.

15

16

17
18

19

20

 21

22

 23

24

МК/КТТП                                                                                                       ТП. 75.047

8



ГОСТ 3.1118  форма 1б





Передняя подвеска

9





























































Установка колеса в сборе.

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                         015     Слесарно-сборочная    (См. КЭ лист 11).            3

03

Выполнить операцию   005, 010.

04

Б 05                         Подъемник                                                  Q=3т.

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09 1. Колпак ступицы колеса                                                А11-3100510АМ                                                                шт.           2

10 2.

Гайка колесная М 12,  S19                                           В11-3100111                                                                     шт.           8

11 3.

Колесо с шиной в сборе                                               DC24B4-3101011                                                              шт.           2

12 4.

Гайка ступицы М24, S32                                               В11-2203205                                                                     шт.           2

13

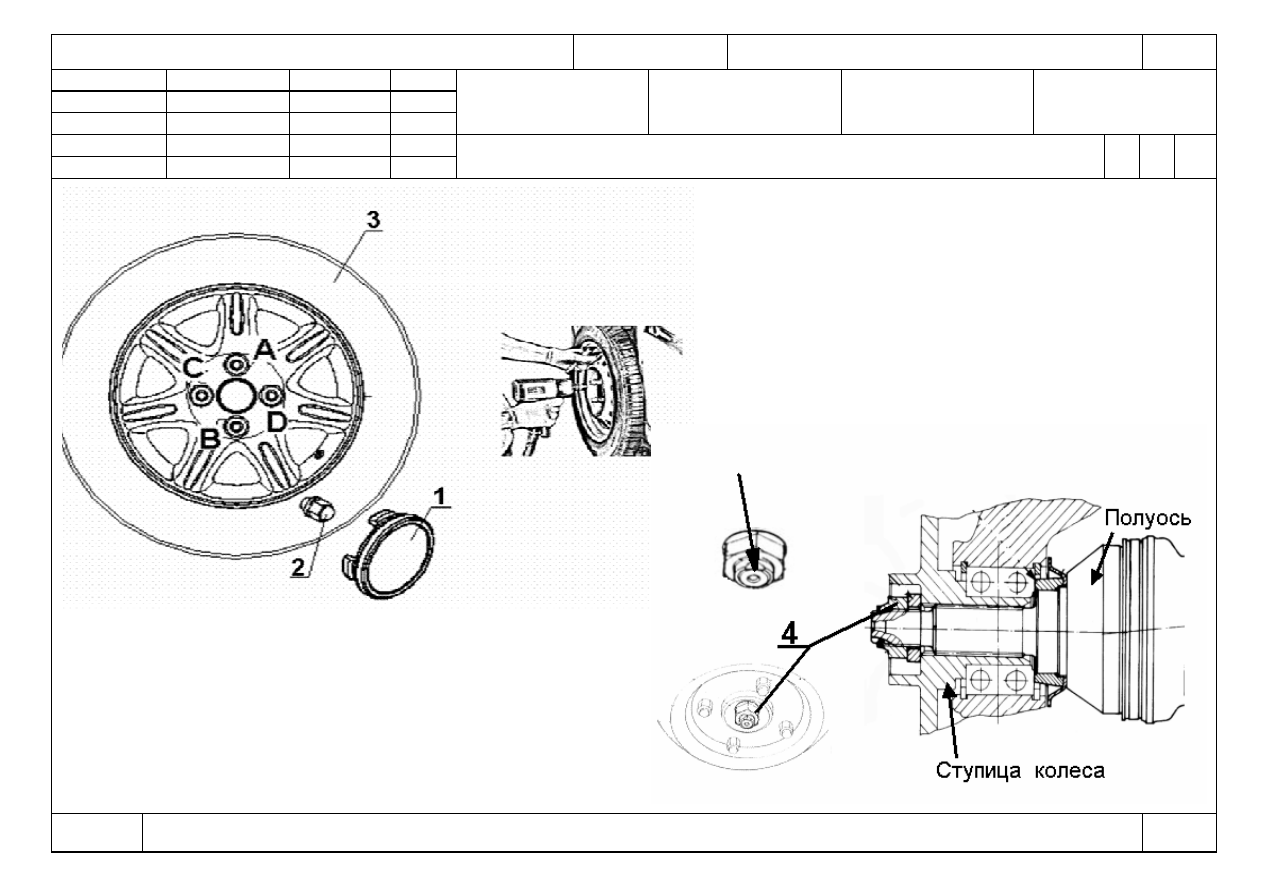

О 14 1. Установить колеса с шиной в сборе (поз.3) на тормозной диск и закрепить гайками (поз.2) последовательно,

15

левое/правое, (устанавливать колеса  с шинами одной модели).

16

17 2.

Полностью опустить автомобиль.

18

19 3.

Затянуть гайки крепления колес (поз.2), последовательно, левого/правого с Мкр. =110 Н.м  (от 94 до 116 Н.м),  соблюдая

20

последовательность завинчивания А-В -С-D.

 21

22

23

24

МК/КТТП

ТП. 75.047

9



ГОСТ 3.1118  форма 1б





Передняя подвеска

10





























































Установка колеса в сборе.

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

  02

О 03 4. Закрутить гайку ступицы (поз.4) с Мкр=270 Нм, последовательно, левого/правого

 04

 05 5.

Обжать юбку гайки (поз.4) для предохранения от проворачивания, последовательно, левого/правого.

06

07 6.

Установить декоративные колпаки (поз.1), последовательно до защелкивания, левого/правого колеса.

 08

Т 09 1. Головка 1/2" S=19 900-19 HAZET.

10 2.

Головка 1/2" S=32 900-32 HAZET.

11 3.

Удлинитель L=123 мм 917-5 HAZET .

12 4.

Переходник 3/4"-->1/2".

 13 5.

ДК 40-800Нм  3/4".

14 6.

Гайковерт  1/2"  АТ 705В.

15 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

16

17

18

19
20

 21

 22

23

24

МК/КТТП

ТП. 75.047

10





ГОСТ 3.1105  форма 2





Передняя подвеска





11



Разработал   Вербовецкий













Проверил



Шишкин





ЗАО «ЗАЗ» ОС







25480917.

 75.047













Н. контр.



Лагода





Снятие, установка колеса в сборе

О

1





010-

015











КЭ

ТП 75.047
