ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.044











Н. контр.



Лагода





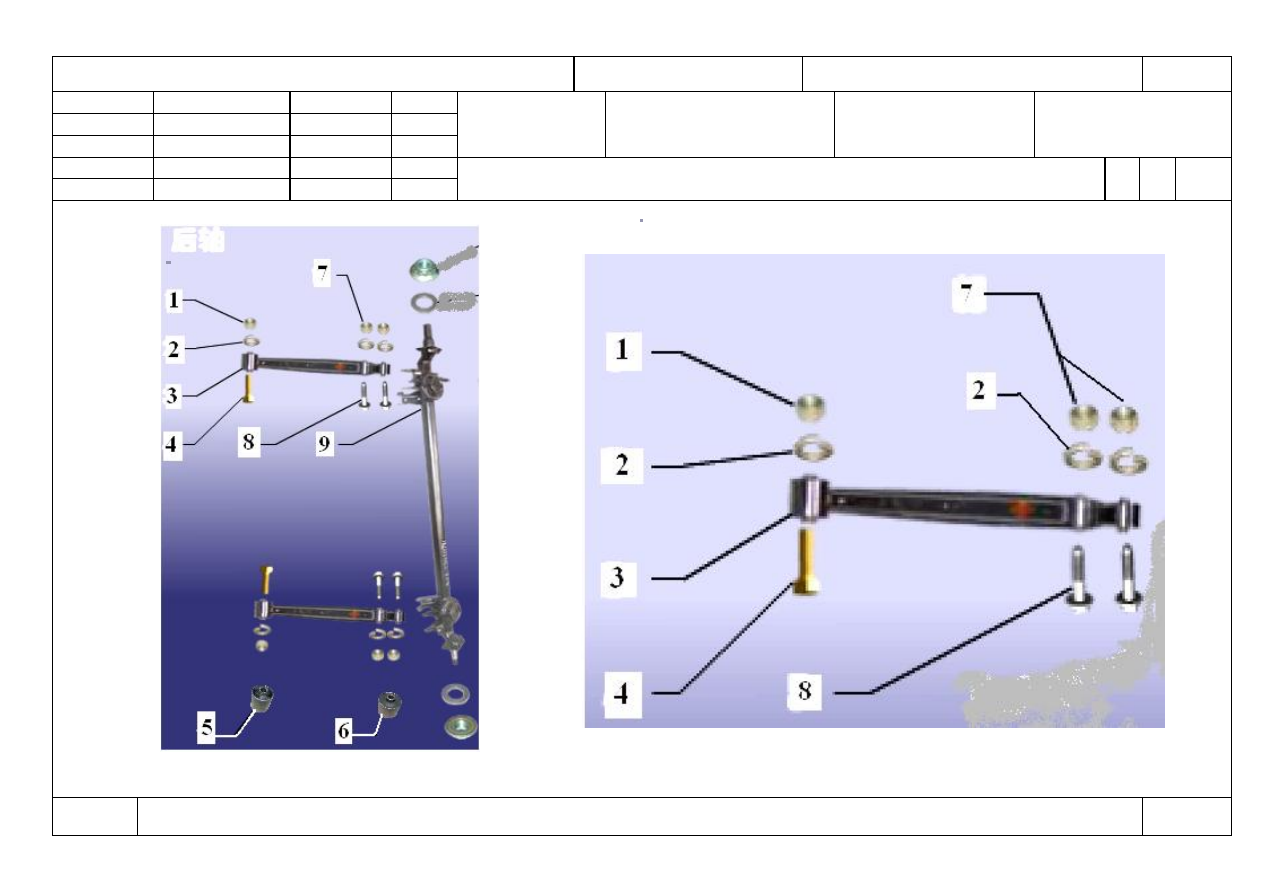

Замена продольного рычага

О

1





070-

075









КЭ

ТП 75.044

51




ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002































































Замена сайлент-блоков продольного

рычага

25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           080    Слесарно-сборочная    (См. КЭ лист 54).            3

03

Выполнить операции 005,070.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

Гидропресс                                 10 т

08

09

К 10 1. Продольный рычаг задней подвески в сб.                       S11-3301010                                                         шт.                2

11 2.

Сайлент-блок                                                                      S11-3301050                                                         шт.                2

12 3.

Сайлент-блок                                                                      S11-3301060                                                         шт.                4

13

14

О 15 1. При помощи пресса и приспособления КМ -158 выпрессуйте передний сайлет-блок поз. 3 продольного рычага поз. 1 задней

16

подвески.

17

18 2.

При помощи пресса и приспособления КМ -158 выпрессуйте задние сайлет-блоки поз. 2 продольного рычага поз. 1 задней

19

подвески.

20

21 3.

При помощи пресса и приспособления КМ -158 запрессуйте передний сайлет-блок поз. 3 продольного рычага поз. 1 задней

22

подвески.

23



24

МК/КТТП

ТП. 75.044

52



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В12AО – 2910002































































Замена сайлент-блоков

продольного рычага



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. При помощи пресса и приспособления КМ -158 запрессуйте задние сайлет-блоки поз. 2 продольного рычага поз. 1 задней

03

подвески.

04

05 5.

Выполнить  переходы 1 - 4 для другой стороны.

06

07 6.

Произвести контроль качества выполненных операций.

08

Обратите внимание на равномерное выступание буртов сайлент – блока с обеих сторон рычага, а также равномерное прилегание

09

резины по всей окружности

10

Т 11 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

12

13 2.

Инструментальная тележка типа 171 “HAZET.”

14

15 3.

Съемник / установщик КМ -158.

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.044

53





ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.044











Н. контр.



Лагода





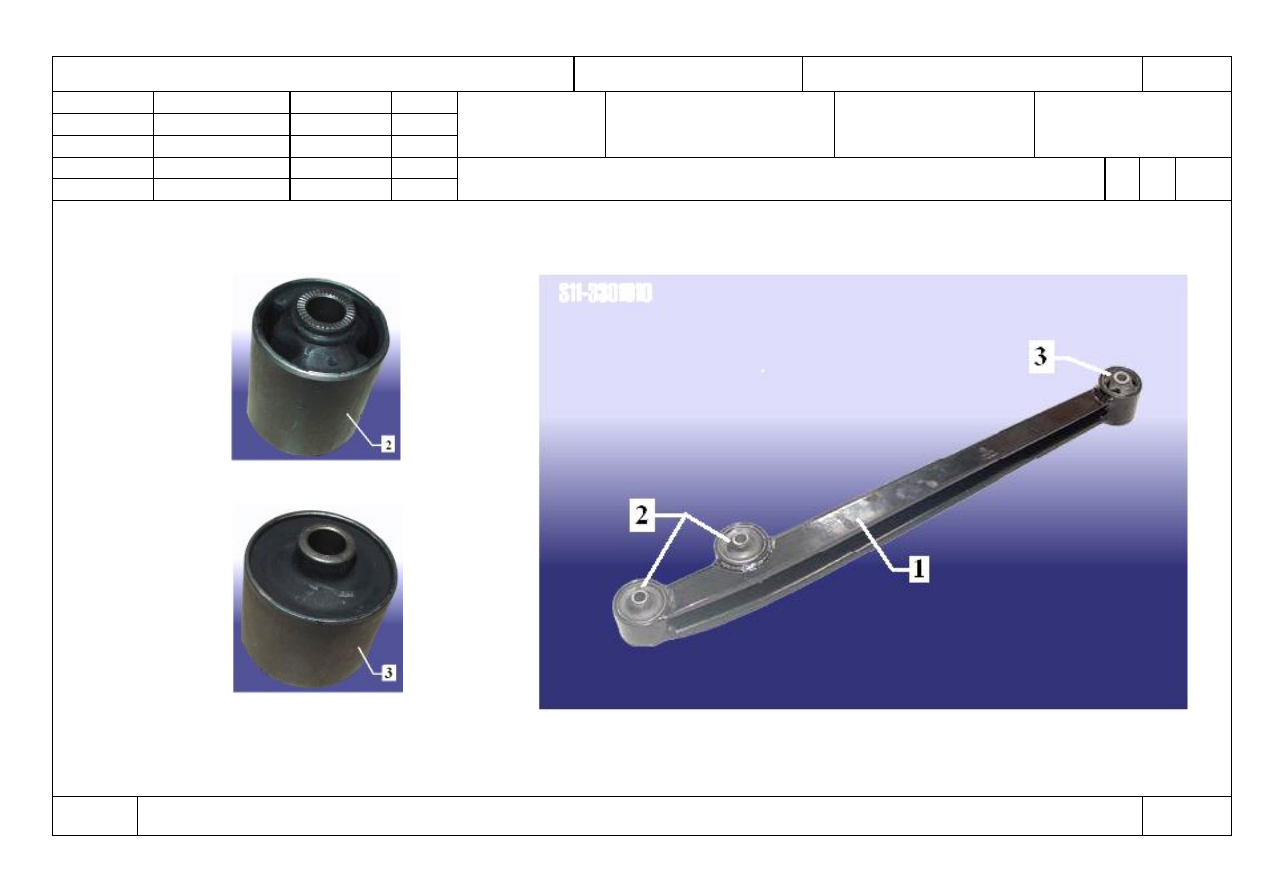

Замена сайлент-блоков продольного рычага

О

1







080







КЭ

ТП 75.044

54
