ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002































































Снятие тормозных колодок,

цилиндра

25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Установить заднюю тормозную колодку поз.5 на палец пружины поз. 9 и в пазы цилиндра поз.10 и опоры поз.7.

03

04 4.

Установить прижимную пружину поз. 4 и фиксатор поз.3 на палец пружины поз. 9 зафиксировав тормозную колодку поз.5.

05

06 5.

Установить палец пружины поз. 9 передней тормозной колодки поз. 5 в щиток поз.1.

07

08 6.

Установить переднюю тормозную колодку поз.5 на палец пружины поз. 9 и в пазы цилиндра поз.10 и опоры поз.7.

09

Завести в пазы колодок  распорную планку (натяжное устройство)  поз.2

10

11 7.

Установить прижимную пружину поз. 4 и фиксатор поз. 3 на палец пружины поз. 9 зафиксировав тормозную колодку поз. 5.

12

13 8.

Подсоединить трос ручного тормоза к задней тормозной колодке поз. 5.

14

15 9.

Установить нижнюю поз. 6 и верхнюю поз. 8 стяжные пружины.

16

17 10.

Выполнить переходы 1 - 9 для другой стороны задней подвески.

18

19 11.

Произвести контроль качества выполненных операций.

20

Т 21     Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

22

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

24

МК/КТТП

ТП. 75.044

43






ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002







Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.044











Н. контр.



Лагода





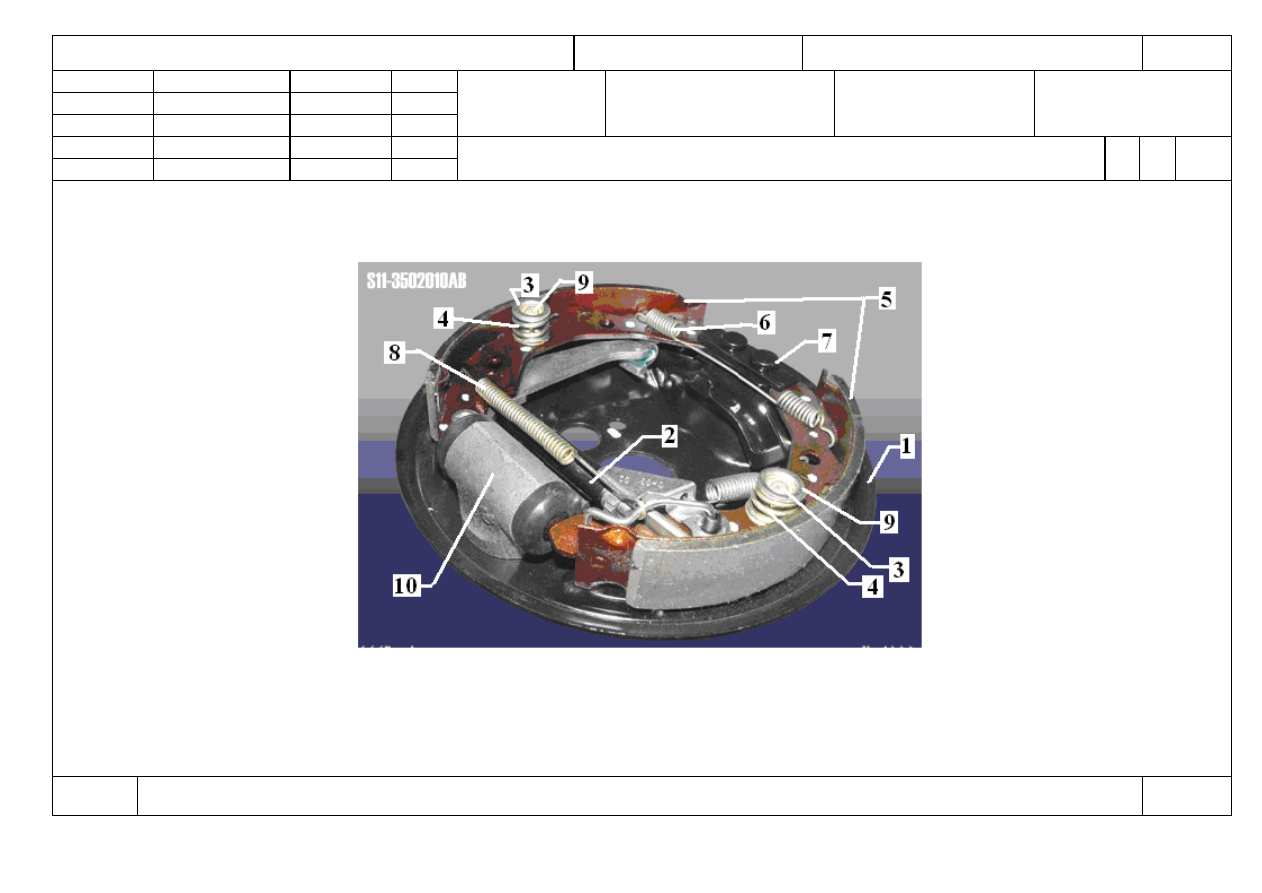

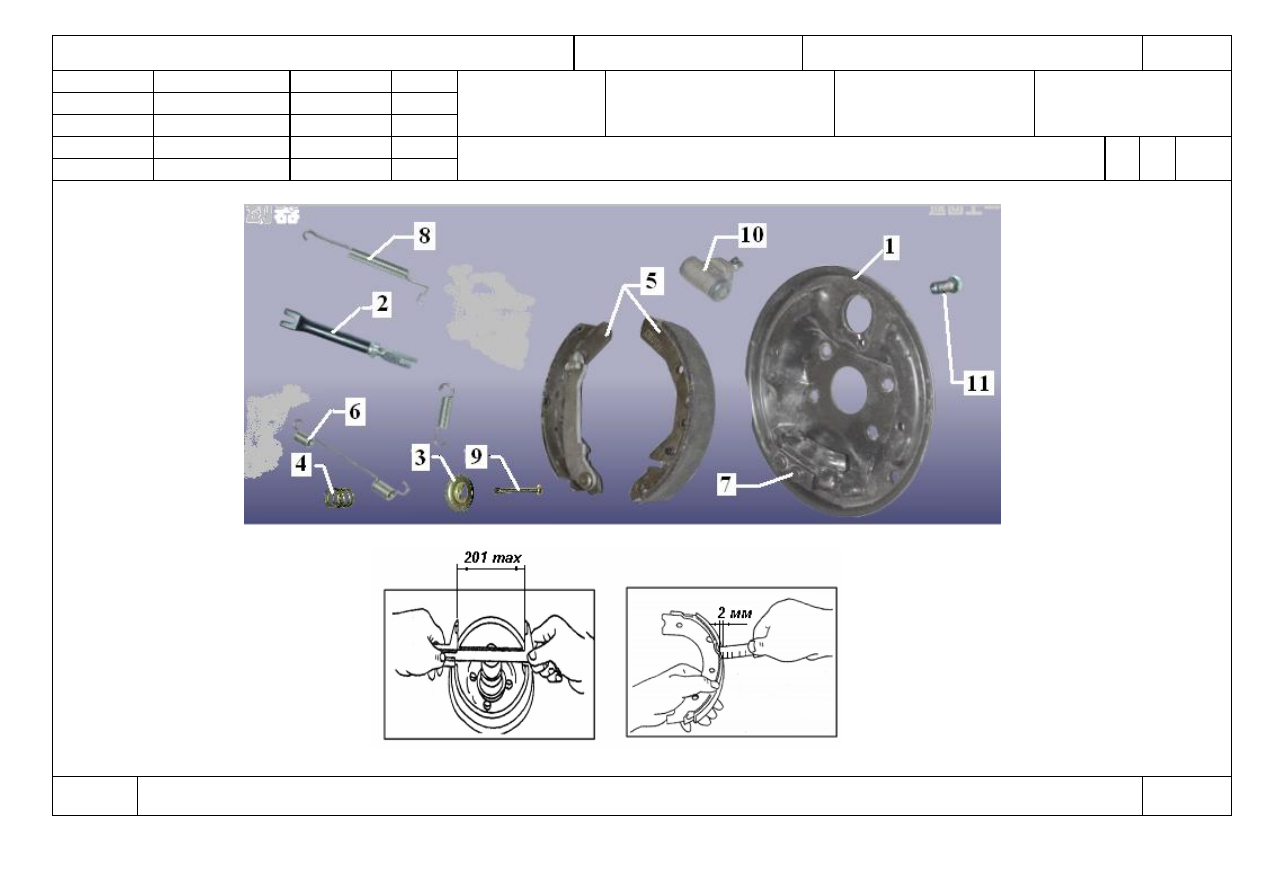

Замена колодок и цилиндра тормозного щитка

О

1





060-

065



КЭ

ТП 75.044

44















































ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002







Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.044











Н. контр.



Лагода





Замена колодок и цилиндра тормозного щитка

О

1





060-

065



КЭ

ТП 75.044

45







ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002































































Снятие продольного рычага

25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           070      Слесарно-сборочная    (См. КЭ лист 51).          3

03

Выполнить операции 005.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Гайка                                                                                    Q361В12                                                               шт.                9

09 2.

Шайба пружинная                                                               Q40312                                                                 шт.                6

10 3.

Продольный рычаг задней подвески в сб.                       S11-3301010                                                         шт.                2

11 4.

Болт                                                                                     Q151В1290                                                           шт.                2

12 5.

Сайлент-блок                                                                      S11-3301050                                                         шт.                2

13 6.

Сайлент-блок                                                                      S11-3301060                                                         шт.                4

14 7.

Гайка                                                                                    S11-3301201                                                         шт.                4

15 8.

Болт                                                                                     Q151В1285                                                           шт.                 4

16 9.

Балка задней подвески                                                      S11-3301070                                                         шт.                1

17

18

М 19  1. Низкотемпературное  (2-7%)  моющее                              ТУ У 21249531-003-96                                   кг                     0,05

20

средство  НМС-95      (г. Харьков)

21  2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                 м.п.                   0,06

22  3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                              шт.                   0,001



23  4.

Биологические перчатки                                                                                                                             кг                     0,001

24

МК/КТТП

ТП. 75.044
