ГОСТ 3.1118  форма 1б







Задняя подвеска DВ12AО – 2910002































































Сборка ступицы с подшипниками и

манжетой



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02                             055   Слесарно-сборочная   (См. КЭ. Лист38...39)

03

Выполнить операцию 050, 015.                          5

04

Б 05                                Тележка                                                         7043-334

06

Слесарно-сборочный верстак                      7051-146

07

Гидропресс  РХ 10  (Италия)                        10 т

08

К 09 1. Пылезащитный колпак                                                     S 11 -3301019                                                    шт                   2

10 2.

Гайка                                                                                  S11-3301050                                                      шт                   2

11 3.

Стопорное кольцо                                                            S11-3301050                                                       шт                   2

12 4.

Плоская шайба                                                                 S11-3301050                                                      шт                    2

13 5.

Подшипник                                                                        S11-3301030                                                      шт                   2

14 6.

Ступица заднего колеса                                                  S11 - 3502031                                                    шт                    2

15 7.

Датчик системы АБС                                                       S11 - 3505131                                                     шт                   2

16 8.

Щиток в сборе                                                                  S11 – YHZDG-ZDG                                            шт                    2

17
18

М 19 1. Смазка «ЛИТОЛ -24»                                                         ГОСТ 21150-87.                                                        кг                  0,02

20 2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                          м.п.                0,06

21 3.

Лопатка технологическая                                                   ГОСТ 10597-87                                                       шт.                0,001



22 4.

Биологические перчатки                                                                                                                                      кг                  0,001

23

МК/КТТП

ТП. 75.044

35









ГОСТ 3.1118  форма 1б







Задняя подвеска DВ12AО – 2910002































































Сборка ступицы с подшипниками и

манжетой



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Запрессовать подшипник на прессе при помощи оправки съемника КМ-266-А и оправки J 36791 без перекосов,

03

до упора в буртик посадочного места.

04

05

Внимание!   Установку новых подшипников производить очищенными от консервации.

06

07 2.

Установить в ступицу шайбу специальную  поз. 3.

08

09 3.

Установить на ось ступицы тормозной барабан поз. 6  с подшипником в сборе.

10

11 4.

Установить на ось ступицы шайбу плоскую  поз.4.

12
13 5.

С помощью руки предварительно закрутить гайку оси поз. 2 крепления ступицы поз. 6.

14

15 6.

Закрутить гайку поз. 2 с Мкр=250 Н.м, проворачивая колесо для полной посадки подшипника.

16

17 7.

Проверить зазор подшипников, он должен составлять 0.02 мм (обеспечивается выполнением требований по затяжке)

18

19 8.

Установить колпак ступицы поз.1.

20

21 9.

Произвести контроль качества выполненных операций.

22

23

МК/КТТП

ТП. 75.044

36








ГОСТ 3.1118  форма 1б







Задняя подвеска DВ12AО – 2910002































































Сборка ступицы с подшипниками и

манжетой



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03

04 2.

Динамометрический ключ Мкр 0…120 Нм (0…12 кгс.м)

05

06 3.

Съемник КМ-266-А. Оправка J -36791.

07

08 4.

Штангенциркуль  0 -250   ГОСТ166-73.

09

10

11

12

13

14
15
16
17
18
19

20

21

22



23

МК/КТТП

ТП. 75.044

37










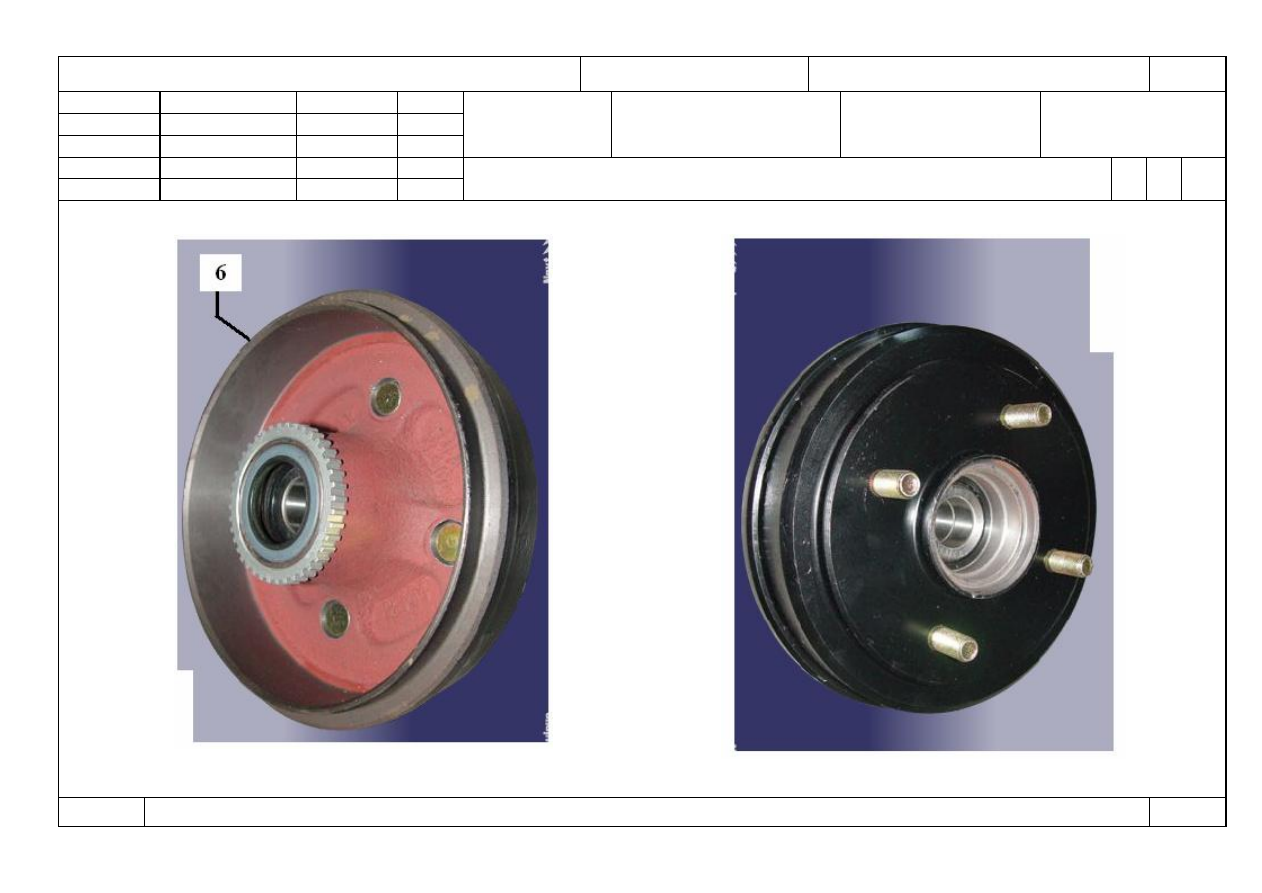

ГОСТ 3.1105  форма 2





Задняя подвеска DВ12AО – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











Ступица заднего

колеса

    25480917.

 75.044













Н. контр.   Лагода





Разборка и сборка

О1



050-

055








КЭ

ТП 75.044

38
