ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002

2





























































Снятие амортизатора



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  4. Снятые детали вымыть в водном низкотемпературном  ( 2- 7%)  моющем  растворе  НМС -  95, просушить.

03

04

05

М 06  1. Низкотемпературное  (2-7%)  моющее                              ТУ У 21249531-003-96                                   кг                     0,05

07

средство  НМС-95      (г. Харьков)

08  2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                 м.п.                   0,06

09  3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                              шт.                   0,001



10  4.

Биологические перчатки                                                                                                                             кг                     0,001

11

12



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



13

емкостью для промывки и защитными средствами пожаротушения.

14



О 15  6.Произвести контроль визуальным осмотром общего состояния деталей  (См. Эск. Лист 26).

16

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



17

Т 18  1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

19  2.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

20  3.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

21  4.

Отвертка А11 – 3900105

22

23

24

МК/КТТП

ТП. 75.044

27





ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002

1





























































Установка амортизатора



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                             045     Слесарно-сборочная   (См. КЭ. Лист  30...31)

03

Выполнить операции 005, 040.                          3

04

Б 05                                               Подъемник                               Q=3т

06

Осмотровая канава

07

Тележка                                    7043-334

08

К 09 1. Амортизатор                                                                         S11-2915010                                                          шт.                2

 10 2.

Болт М12Х55,  S18                                                               Q151В1255                                                             шт.                2

11 3.

Гайка М12                                                                             Q361В12                                                                 шт.                4

12 4.

Шайба пружинная                                                                Q40312                                                                    шт.                4

13 5.

Кузов                                                                                                                                                                      шт.                1

14 6.

Балка задней подвески в сборе                                          DА11А4 – 2910010                                                 шт.                1

15 7.

Сайлентблок амортизатора                                                                                                                                 шт.                4

16

17

О 18  1. Установить амортизаторы в сборе поз.1 с левой и правой стороны, верхней частью на шпильки кузова автомобиля поз. 5 , одеть

19

шайбы пружинные  поз. 4 и закрепить гайками поз. 3  с  Мкр 70 Нм  (от 60 Нм до 75 Нм),

20

21  2.

Совместить отверстие сайлент-блока амортизатора с отверстием в кронштейне балки поз. 6  установить болт поз.2.

22

23  4.

Закрутить гайку поз. 3 болта поз. 2 с Мкр 70 Нм (от 60 Нм до75Нм) при положении подвески в нагруженном состоянии.

24

МК/КТТП

ТП. 75.044

28









Задняя подвеска DВ12AО – 2910002

2





























































Установка амортизатора



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02   5. Повторить переходы 1-4 для правой стороны.

03

04   6.

Произвести контроль качества выполненной операции.

05

06

Т 07  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

08

09  2.

Монтажная лопатка, ключ для удержания штока амортизатора.

 10

11  3.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

12

13  4.

Отвертка А11 – 3900105



14

15  5.

Динамометрический ключ  М кр. 20...200 Н.м  (2...20кгс.м).

16



17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.044

29





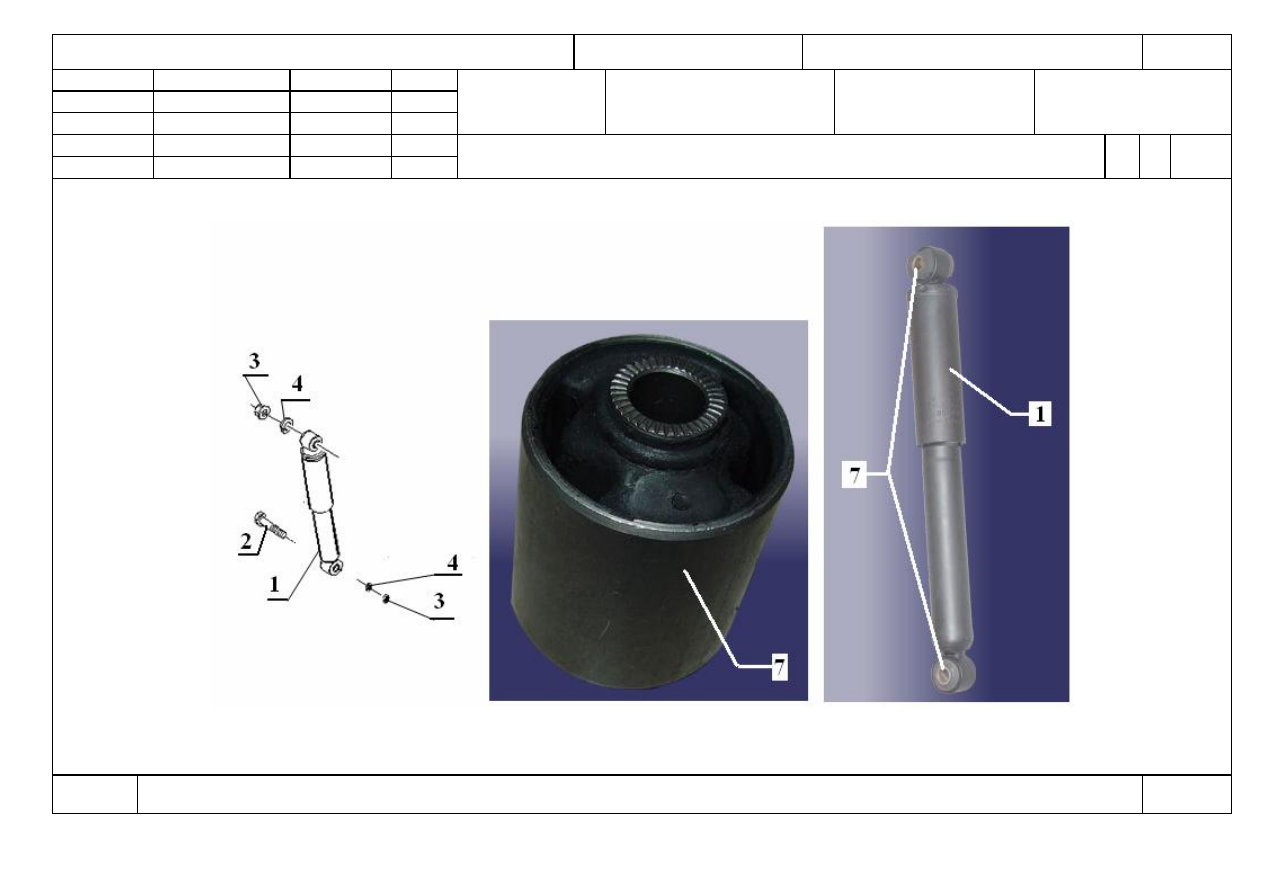

ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002

1



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.044













Н. контр.   Лагода





Снятие, установка амортизатора

О

1





040-

045












КЭ

ТП 75.044
