ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002

2



Разраб.



Лагода















Проверил   Шишкин





ЗАО «ЗАЗ» ОС





    25480917.

 75.044













Н. контр.   Лагода

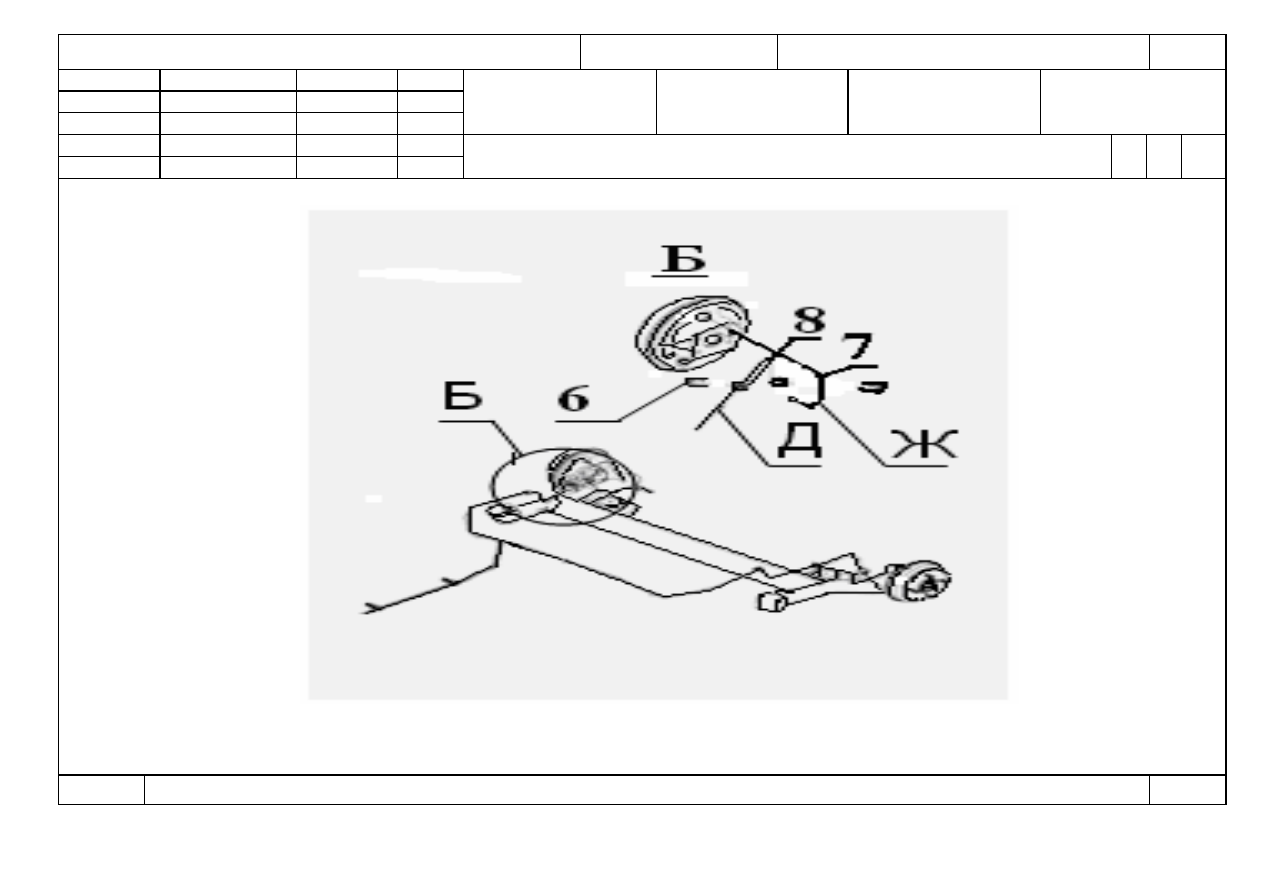

Снятие, установка задней подвески

О1



030-

035





КЭ

ТП. 75.044

23





ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002

3



Разраб.



Лагода















Проверил   Шишкин





ЗАО «ЗАЗ» ОС





    25480917.

 75.044













Н. контр.   Лагода

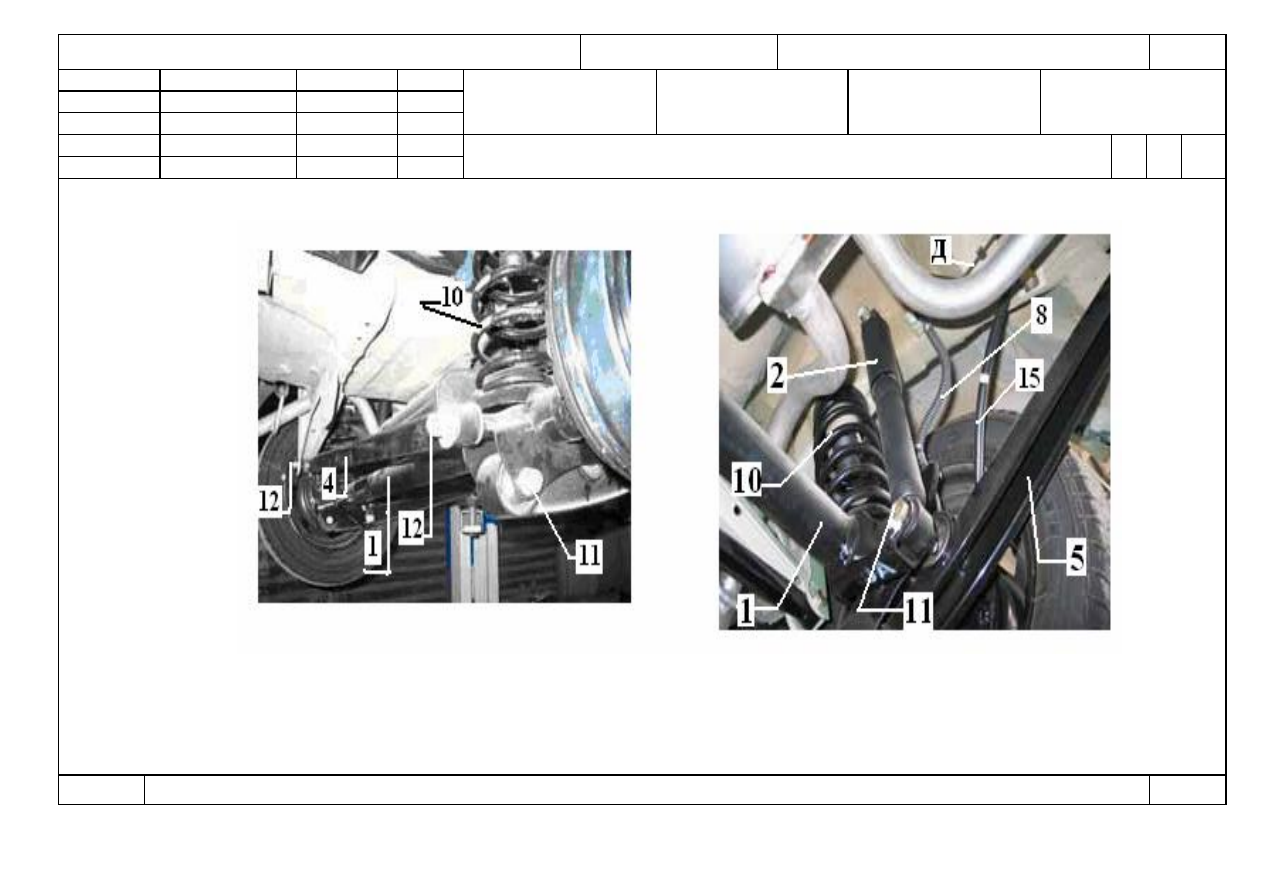

Снятие, установка задней подвески

О1



030-

035









КЭ

ТП. 75.044

24





ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002

2



Разраб.



Лагода















Проверил   Шишкин





ЗАО «ЗАЗ» ОС





    25480917.

 75.044













Н. контр.   Лагода





Снятие, установка задней подвески

О1



030-

035








КЭ

ТП. 75.044

25




ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002



1





























































Снятие амортизатора

25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                             040      Слесарно-сборочная   (См. КЭ. Лист  30...31)

03

Выполнить операцию 005.                                   3

04

Б 05                                               Подъемник                               Q=3т

 06

Тележка                                    7043-334

07

К 08 1. Амортизатор                                                                         S11-2915010                                                          шт.                2

09 2.

Болт М12Х55,  S18                                                               Q151В1255                                                             шт.                2

10 3.

Гайка М12                                                                             Q361В12                                                                 шт.                4

11 4.

Шайба пружинная                                                                Q40312                                                                    шт.                4

12 5.

Кузов                                                                                                                                                                      шт.                1

13 6.

Балка задней подвески в сборе                                          DА11А4 – 2910010                                                 шт.                1

14 7.

Сайлент-блок амортизатора                                                                                                                                шт.                4

 15

16

О 17 1. Подвести специальные технологические опоры  под балку задней подвески поз. 6 и  немного опустить автомобиль, сняв нагрузку

18

с амортизаторов и пружин, отвернуть две гайки поз.3 болтов  поз.2  крепления амортизаторов поз.1  и последовательно

19

рассоединить их.

20

21   2.

Открутить верхнюю гайку поз.3 крепления амортизатора, снять  шайбу пружинную поз. 4

 22

23  3.

Снять со шпилек  верхней части кузова поз. 5  амортизатор в сборе (поз. 1) при помощи лопатки монтажной.

24

МК/КТТП

ТП. 75.044

26
