ГОСТ 3.1105  форма 2





Силовой агрегат



89



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода

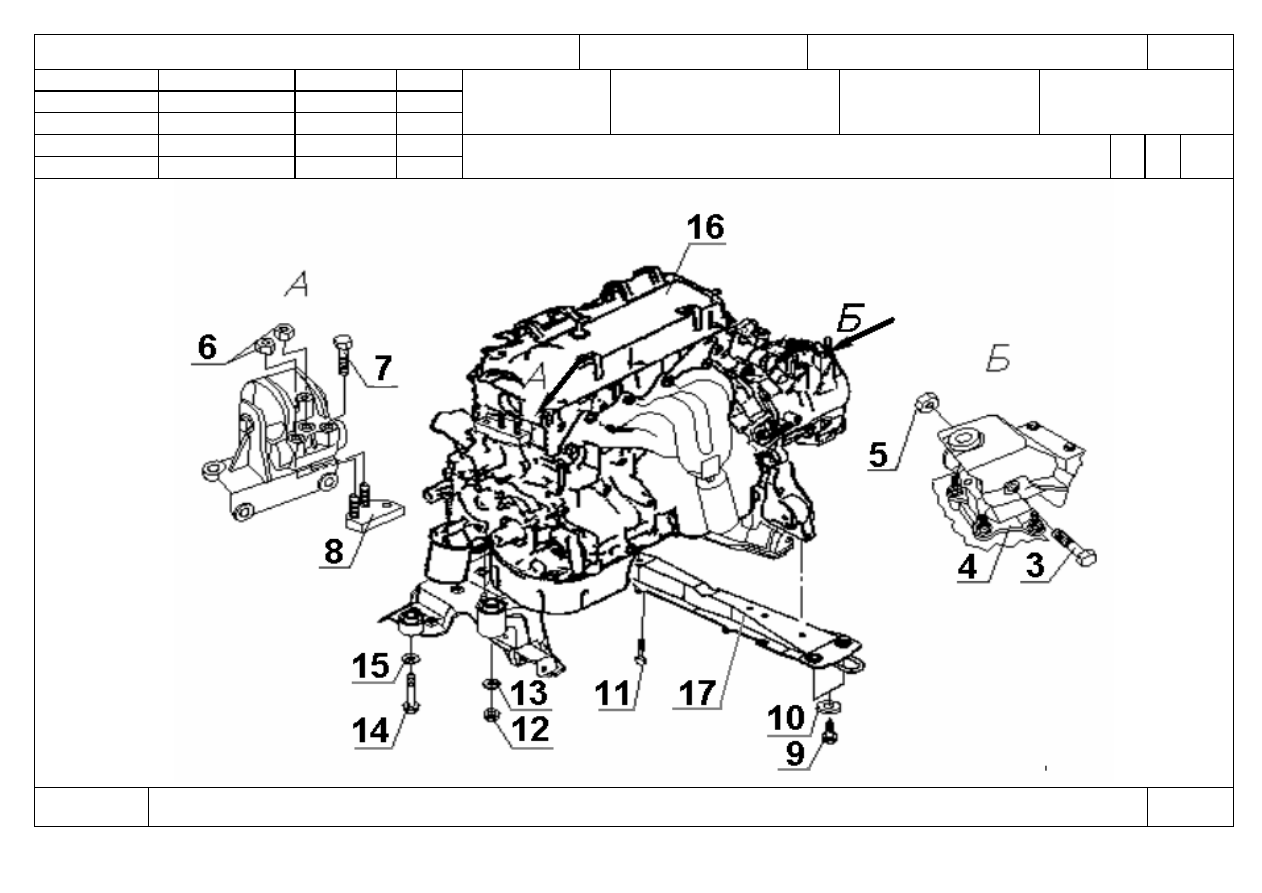

Демонтаж-монтаж силового агрегата

О1



110-

115


   Оп.110-115





































КЭ

ТП 75.038

89






ГОСТ 3.1105  форма 2





Силовой агрегат



90



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода

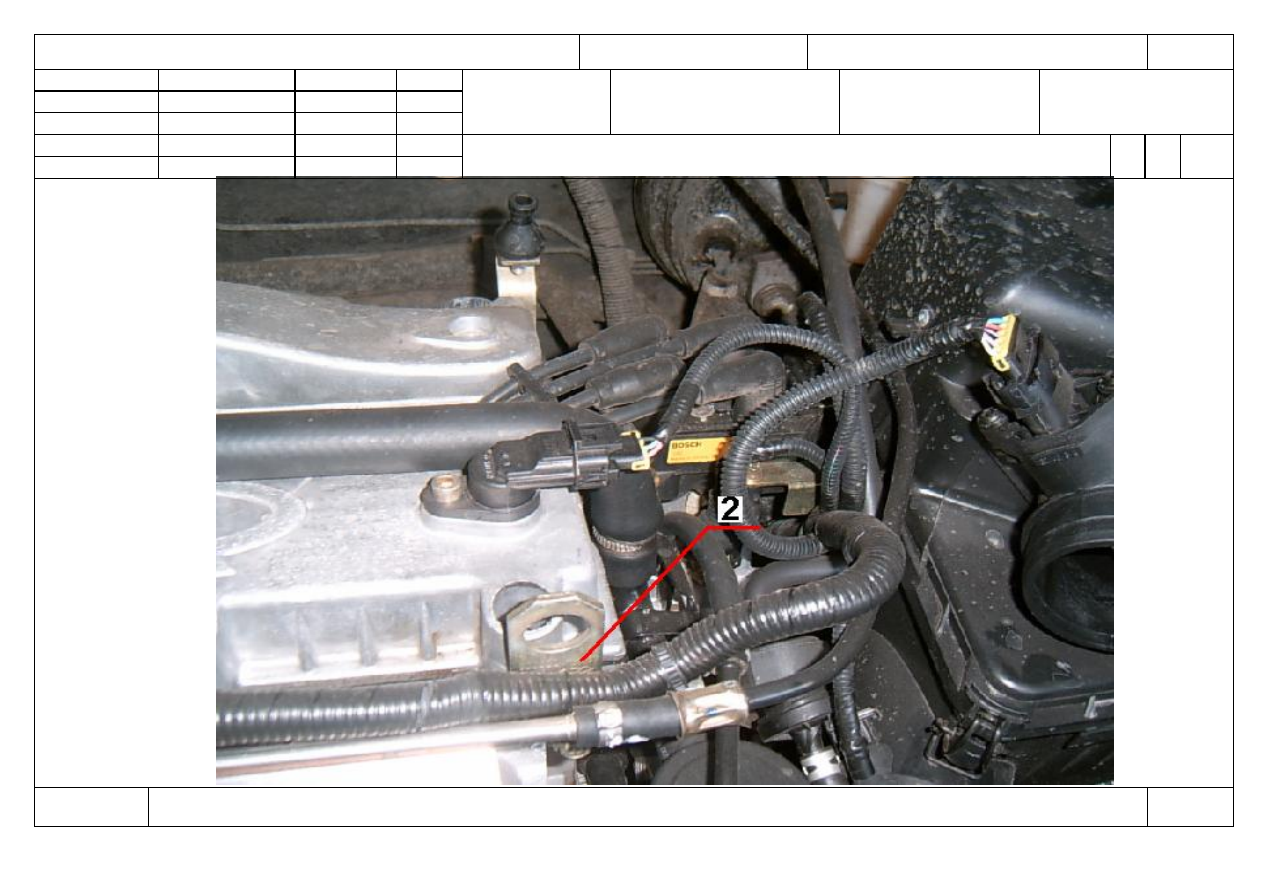

Демонтаж-монтаж силового агрегата

О1



110-

115


   Оп.110-115





































КЭ

ТП 75.038

90





ГОСТ 3.1105  форма 2





Силовой агрегат



91



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода

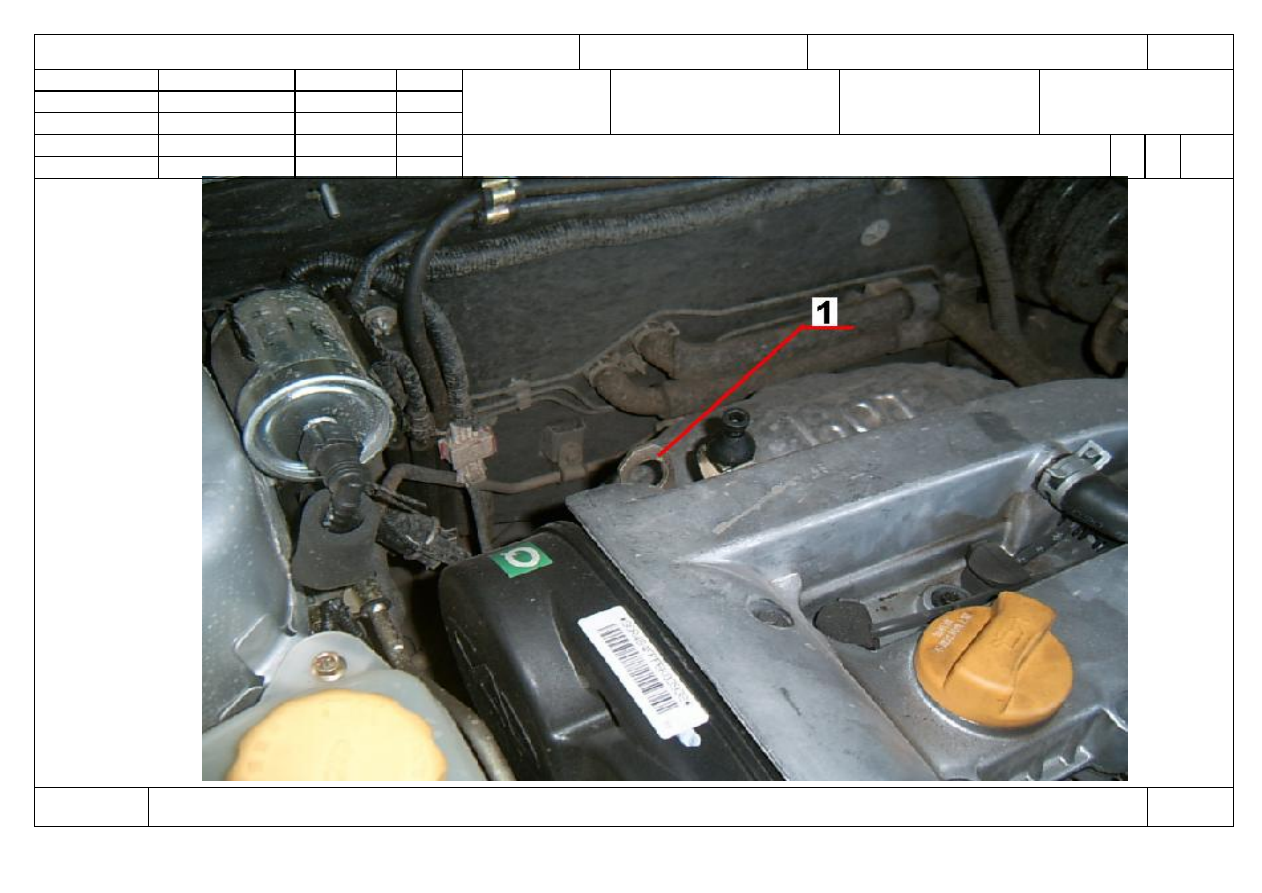

Демонтаж-монтаж силового агрегата

О1



110-

115


   Оп.110-115





































КЭ

ТП 75.038

91

































ГОСТ 3.1118  форма 1б





Силовой агрегат авт. Chery В11





92





























































Контроль

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                          120      Контроль.

03

Выполнить операции   (015,025,030,035,045,055,065,075,085,095,105,115).

Б 04                          Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

05

Тележка                                                          7043-334

      06





Слесарно-сборочный верстак                      7051-146

07

О 08 1. Контролировать – визуально:

09 -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

 10 -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

11 -

отсутствие потеков масла на двигателе, КПП;

12 -

отсутствие потеков в местах соединений системы охлаждения, топливной системы, системы гидроусилителя рулевого

    13

управления и кондиционера;

14 -

герметичность трубопроводов подачи воздуха, системы выпуска отработавших газов;

15 -

отсутствие механических повреждений деталей и узлов.

16

Р  17   100%

18

О 19 2. Проконтролировать эффективность работы системы охлаждения двигателя, системы гидроусилителя рулевого управления,

20

системы кондиционера.

Р 21   100 %

 22

О 23 3. Контролировать моменты затяжки резьбовых соединений по операциям:

24  -

гаек крепления клемм АКБ Мкр=8,5…10,5 Нм;

МК/КТТП

ТП. 75.038

92
