ГОСТ 3.1105  форма 2





Силовой агрегат



81



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода

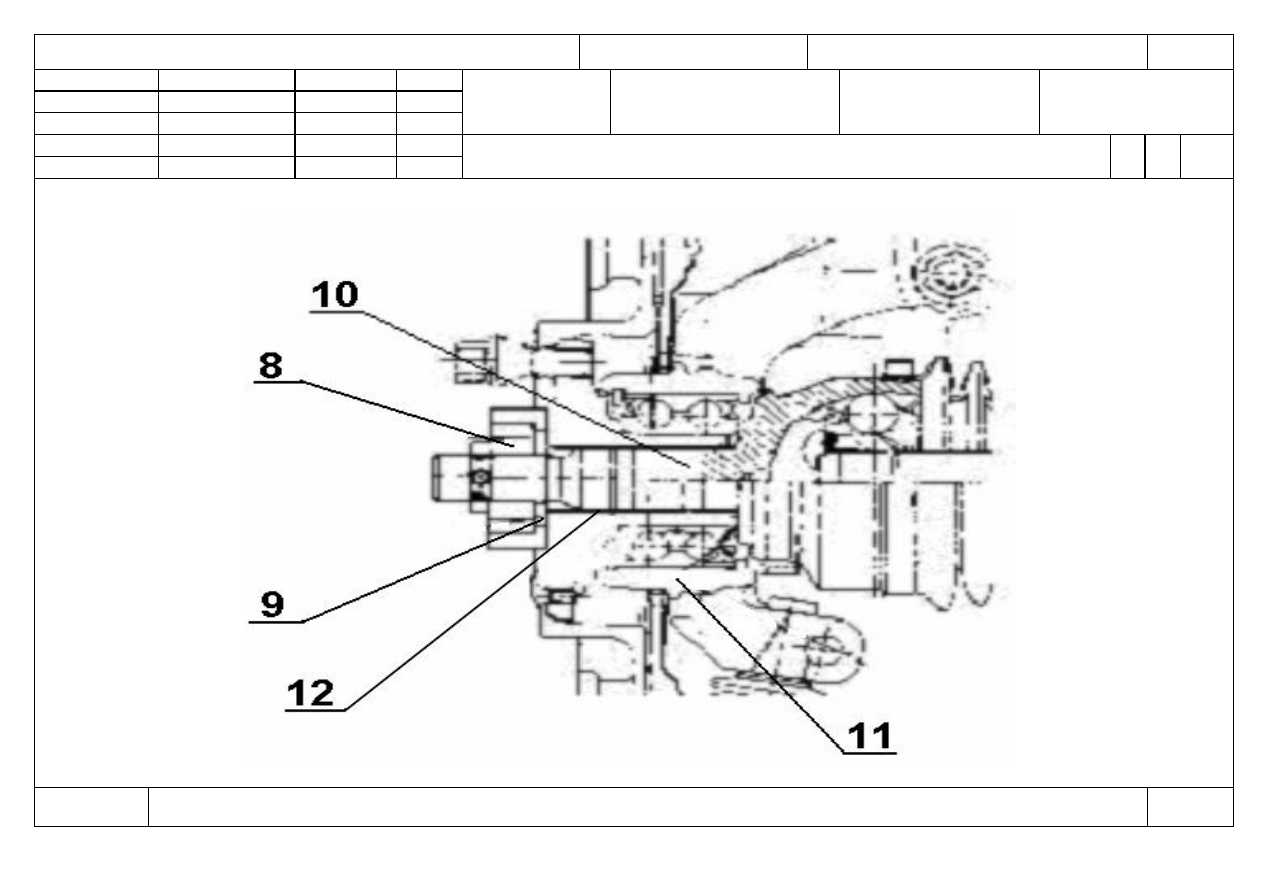

Отсоединение-подсоединение полуосей и шаровых опор

О1



100-

105


   Оп.100-105





































КЭ

ТП 75.038

81





ГОСТ 3.1105  форма 2





Силовой агрегат



82



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода

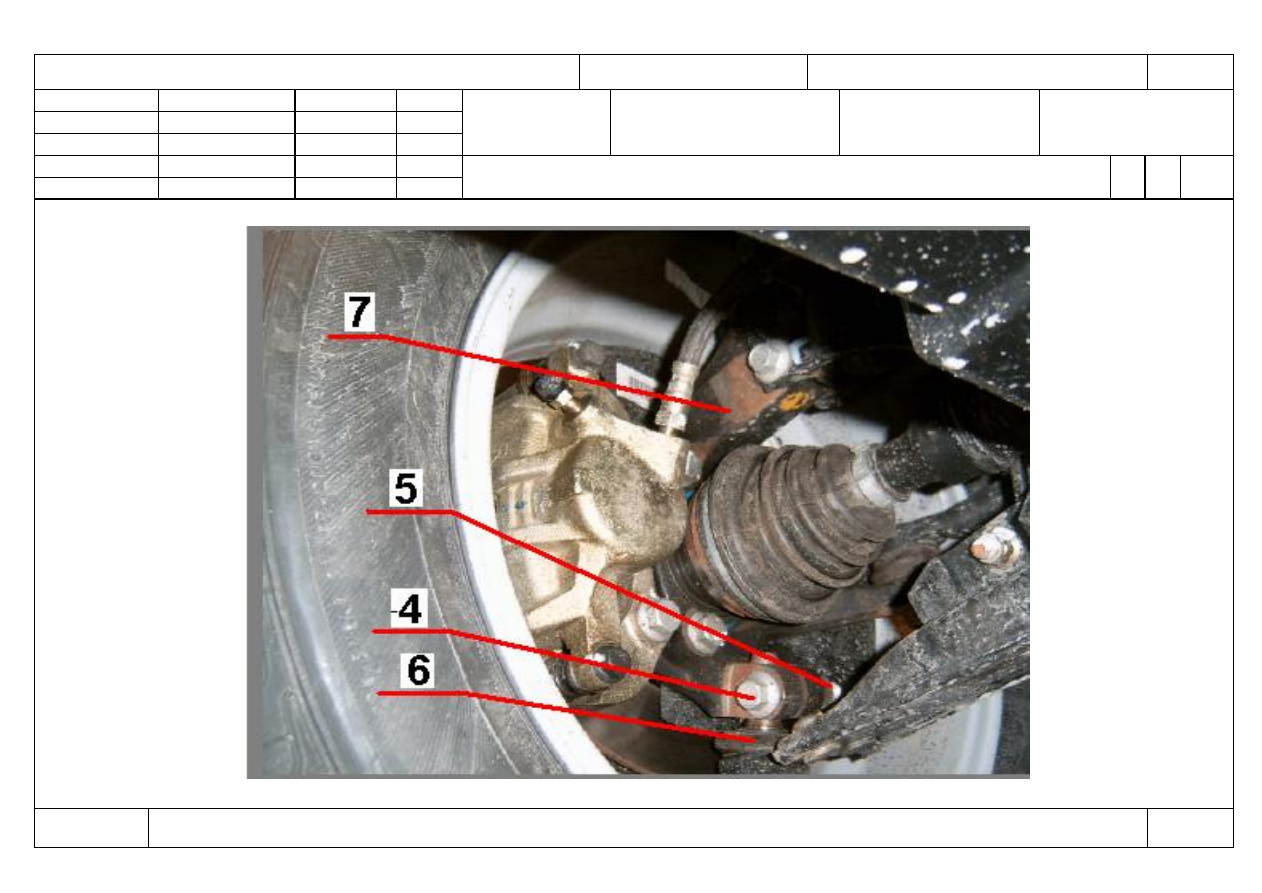

Отсоединение-подсоединение полуосей и шаровых опор

О1



100-

105


   Оп.100-105





































КЭ

ТП 75.038

82






































ГОСТ 3.1118  форма 1б





Силовой агрегат

83





























































Демонтаж силового агрегата

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            110      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 89-91).

 04

Выполнить операции   005,010,020,030,040,050,060,070,080,090,100.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08

Кран-балка                                                Q= 2т.



09

Слесарно-сборочный верстак                7051-146.



 10

Стенд для разборки двигателя типа R15 Ravaglioli.

11

Гидравлический кран-тележка типа SB 20 Ravaglioli.

12



К 13



 1.

Силовой агрегат в сборе                                              DC14B1-1000300                                                             шт.          1

14 2.

Продольная опора                                                         В11-2801010                                                                    шт.          1

15 3.

Болт М12х55, S18                                                         AQ184B1255                                                                     шт.          1

16 4.

Болт М12х45, S18                                                         Q150B1245                                                                       шт.          2

  17 5.

Болт М14х95, S22                                                         B11-2810015                                                                     шт.          2

18 6.

Болт М10х60, S13                                                         Q1841040                                                                          шт.          1

19 7.

Болт М12х120, S18                                                       B11-1001111                                                                     шт.          1

20 8.

Гайка М14, S22                                                              AQ330B14                                                                         шт.          2

21 9.

Гайка М10, S15                                                              Q32010                                                                              шт.          2

 22 10.

Гайка М12, S18                                                            Q320В12                                                                            шт.          1

23 11.

Шайба 14                                                                     В11-2810017                                                                      шт.          2

24 12.

Шайба 12                                                                     В11-2801013                                                                      шт.          2



МК/КТТП

ТП 75.038

83





































ГОСТ 3.1118  форма 1б





Силовой агрегат

84





























































Демонтаж силового агрегата

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

   К 02 13. Шайба 14                                                                     В11-2810013                                                                      шт.          2

03

О 04 1. Застропить силовой агрегат (поз.16) за технологические кронштейны (поз.1, поз.2).

05



      06



 2.

Удерживая болт (поз.3), открутить гайку (поз.5) и отсоединить силовой агрегат (поз.16) от левой опоры (поз.4).

07



08 3.

Открутить гайки (поз.6), болт (поз.7) и отсоединить правую опору силового агрегата (поз.8) от кузова автомобиля.

09

 10 4.

Открутить болты (поз.9) и извлечь шайбы (поз.10).

11



12 5.

Открутить болт (поз.11) и отсоединить продольную опору (поз.17) от кузова автомобиля и силового агрегата (поз.16).

      13

14 6.

Открутить гайку (поз.12) и извлечь шайбу (поз.13).

15

16 7.

Открутить болт (поз.14) и извлечь шайбу (поз.15).

  17

18 8.

Выполнить переходы (6,7) для противоположной стороны.

19

20 9.

Вывести силовой агрегат кран-тележкой с посадочных мест и транспортировать на стенд для разборки двигателя.

21

Т 22 1. Ключ S=18  603-18 HAZET.

23 2.

Головка 1/2" S=13 900-13 HAZET.

24 3.

Головка 1/2" S=15 900-15 HAZET.

МК/КТТП

ТП 75.038

84
