Автомобили Chery: руководства по ТО - часть 124







































ГОСТ 3.1118  форма 1б





Силовой агрегат

77





























































Подсоединение полуосей и шаровых

опор

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            105      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 80-82).

 04

Выполнить операции   005, 100.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К 09 1. Колесо с шиной в сборе                                               DC24B4-3101011                                                               шт.          2

 10 2.

Гайка колесная М 12,  S19                                           В11-3100111                                                                      шт.          8

11 3.

Колпак ступицы колеса                                                А11-3100510АМ                                                                 шт.          2

12 4.

Шайба                                                                            В11-2203207                                                                      шт.          2

      13 5.

Гайка ступицы М24, S32                                               В11-2203205                                                                     шт.           2

14 6.

Полуось правая                                                            В11-2203020ВА   (в зависимости от модели)                 шт.           1

15

В11-2203020        (в зависимости от модели)                 шт.           1

16

В11-3AF2203020  (в зависимости от модели)                 шт.          1

  17 7.

Полуось левая                                                              В11-2203010ВА   (в зависимости от модели)                  шт.          1

18

В11-2203010        (в зависимости от модели)                  шт.          1

19

В11-3AF2203010  (в зависимости от модели)                 шт.          1

20 8.

Шаровая опора                                                             В11-2909060                                                                       шт.         2

21 9.

Кулак поворотный левый                                             В11-3001011АВ  (в зависимости от модели)                   шт.          1

 22

В11-3001011        (в зависимости от модели)                  шт.          1

23 10.

Кулак поворотный правый                                         В11-3001012АВ   (в зависимости от модели)                  шт.          1

24

В11-3001012        (в зависимости от модели)                  шт.          1

МК/КТТП

ТП 75.038

77



ГОСТ 3.1118  форма 1б





Силовой агрегат



78





























































Подсоединение полуосей и шаровых

опор

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

М 02   Смазка                                                                             EDS-M-8131                                                                      кг.           0,0003

03



О 04 1. Перед установкой  смазать равномерным слоем (толщиной примерно 0,1мм) поверхность хвостовика наружного шарнира (поз.12).

05

06 2.

Выполнить переход (1) для противоположной стороны.

07



08 3.

Смонтировать цапфу наружного шарнира (поз.10) в отверстие ступицы (поз.11).

 09



 10 4.

Установить шайбу (поз.9) и закрутить гайку ступицы (поз.8) с Мкр=270 Нм.

    11

12 5.

Выполнить переходы (3,4)  для противоположной стороны.

      13

14 6.

Подсоединить шаровую опору (поз.6) к поворотному кулаку (поз.7).

15

16 7.

Удерживая болт (поз.4) закрутить гайку (поз.5) с Мкр=80 Нм.

  17

18 8.

Выполнить переходы (6,7) для противоположной стороны.

19

20 9.

Установить колесо (поз.3) на автомобиль.

21

22 10.

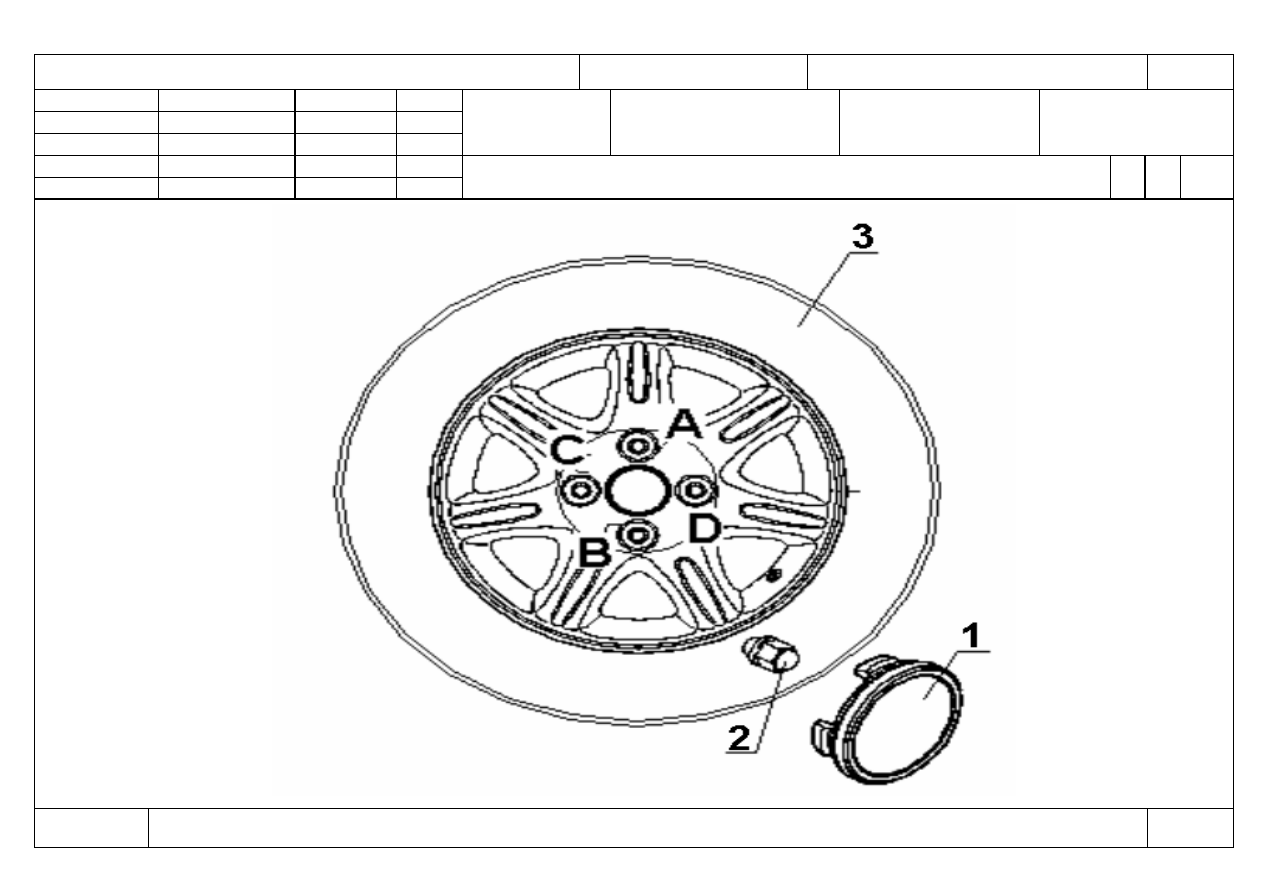

Затянуть гайки (поз.2) в последовательности (A, B, C, D) как показано на эскизе с Мкр=110 Нм.

23

24 11.

Установить колпак (поз.1) вручную до защелкивания.

МК/КТТП

ТП 75.038

78





ГОСТ 3.1118  форма 1б





Силовой агрегат



79





























































Подсоединение полуосей и шаровых

опор

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 12. Выполнить переходы (9,10,11) для противоположной стороны.

03

04 13. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

05

Т 06 1. Ключ S=18  603-18 HAZET.

07 2.

Головка 1/2" S=15 900-15 HAZET.

08 3.

Головка 1/2" S=18 900-18 HAZET.

 09 4.

Головка 1/2" S=32 900-32 HAZET.

 10 5.

Трещотка 1/2'' 916 SP HAZET.

   11 6.

Удлинитель L=123 мм 917-5 HAZET .

12 7.

Переходник 3/4"-->1/2".

      13 8.

Рукоятка 1/2" 8150NR

14 9.

ДК 40-800Нм  3/4".

15 10.

Гайковерт  1/2"  АТ 705В.

16 11.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

  17 12.

Ветошь.

18

19

20

21
22

23

24



МК/КТТП

ТП 75.038

79







ГОСТ 3.1105  форма 2





Силовой агрегат

80



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода





Отсоединение-подсоединение полуосей и шаровых опор

О1



100-

105








































КЭ

ТП 75.038

80
