ГОСТ 3.1105  форма 2





Силовой агрегат

13



Разраб.

Лебедев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.038













Н. контр.  Лагода





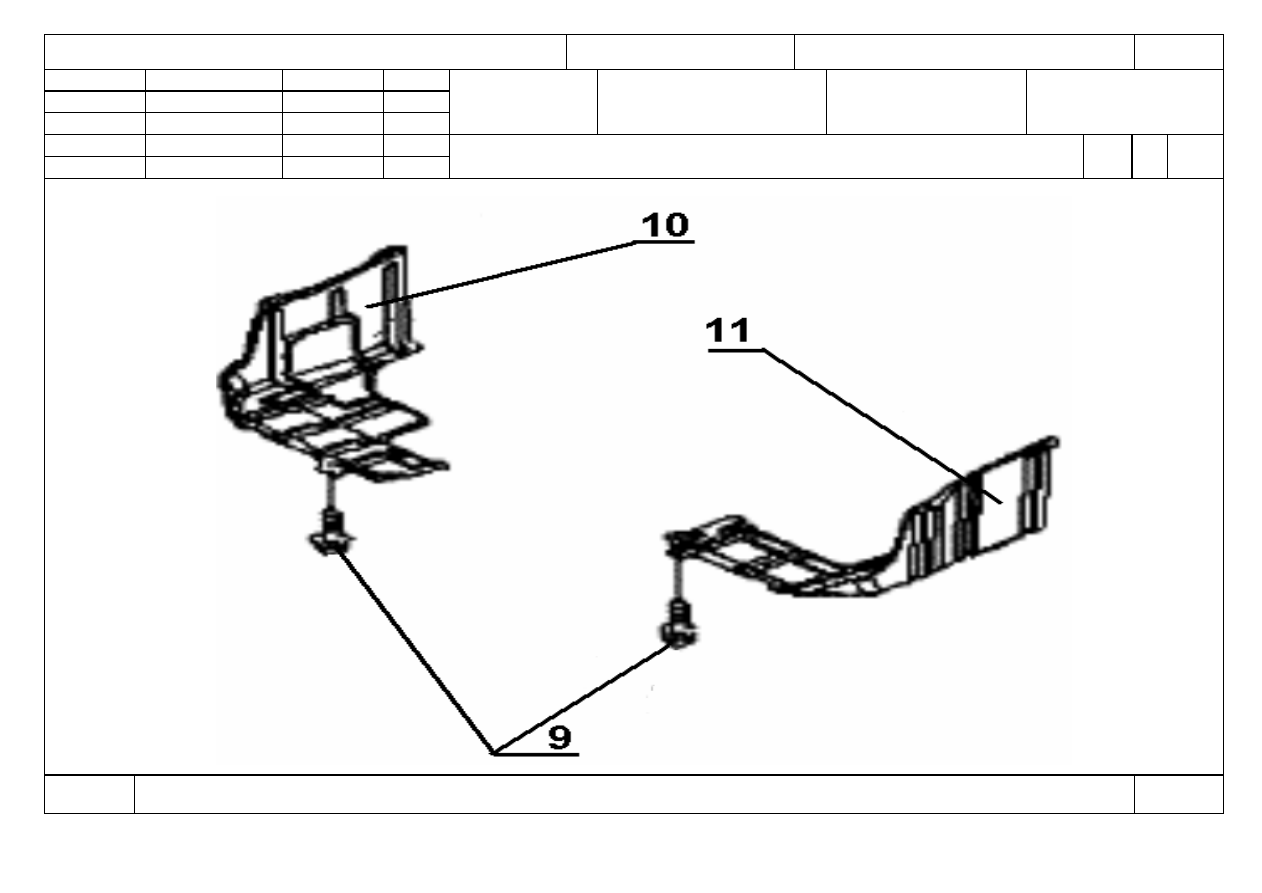

Снятие-установка грязезащитных кожухов

О1



010-

015








































КЭ

ТП 75.038

13



ГОСТ 3.1118  форма 1б





Силовой агрегат

14





























































Отсоединение  рулевого механизма

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                              020   Слесарно-сборочная                                          3

03                             (

См. КЭ лист 21-24)



04



Выполнить операцию  005.



05

Б 06                              Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава.



08

Установка для замены масла типа WLR 1839 «Werther».

 09

К 10 1. Рулевой механизм в сборе                                           B113400010                                                                    шт.             1

11 2.

Промежуточный вал                                                      B113404050                                                                    шт.             1

12 3.

Масляный резервуар                                                    B113408010                                                                     шт.             1

 13 4.

Патрубок подачи масла                                                B113406170                                                                     шт.             1

14 5.

Патрубок обратной подачи масла                               B113406310         (в зависимости от модели)               шт.             1

  15                                                                                             B113406300         (

в зависимости от модели)               шт.             1

16                                                                                             B113406300BA    (

в зависимости от модели)               шт.             1

17 6.

Кулак поворотный левый                                              B113001011АВ    (в зависимости от модели)               шт.             1

18                                                                                             B113001011         (

в зависимости от модели)               шт.             1

19 7.

Кулак поворотный правый                                            B113001012АВ    (в зависимости от модели)               шт.             1

20                                                                                             B113001012         (

в зависимости от модели)               шт.             1

 21 8.

Наконечник р/тяги левый                                              B113003050                                                                     шт.             1

22 9.

Наконечник р/тяги правый                                            B113003050                                                                     шт.             1

23 10.

Продольная балка                                                       B112801010                                                                     шт.             1

24 11.

Болт М6х12, S10                                                          Q1840612                                                                         шт.             3

МК/КТТП                                                                                                        ТП. 75.038

14



ГОСТ 3.1118  форма 1б





Силовой агрегат

15





























































Отсоединение рулевого механизма

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

К 02 12. Гайка М8, S13                                                              Q32208                                                                              шт.           2

03 13.

Болт М8х30, S13                                                          DC24B4-3400263                                                              шт.           1

04 14.

Шайба пружинная, 8                                                    DC24B4-3400246                                                              шт.           1

 05 15.

Хомут самозажимной                                                  AQ60122                                                                            шт.           1

06 16.

Хомут самозажимной                                                  AQ60118                                                                            шт.           1

07

О 08 1. Удалить масло с системы гидроусилителя рулевого механизма с помощью установки для замены масла.



 09

10 2.

Ослабить хомут (поз.10) и отсоединить патрубок обратной подачи масла (поз.9) от масляного резервуара (поз.3).

11

12 3.

Ослабить хомут (поз.2) и отсоединить патрубок подачи масла (поз.1) от масляного резервуара (поз.3).

 13

14 4.

Открутить болт (поз.11), извлечь шайбу пружинную (поз.12) и отсоединить промежуточный вал (поз.13) от рулевого

15

механизма (поз.14).

16

17 5.

Открутить болты (поз.7) и отсоединить трубку высокого давления (поз.6) от продольной балки (поз.8) и кузова автомобиля.

18

19 6.

Открутить гайки (поз.5)  и отсоединить трубопровод (поз.4) от кузова автомобиля.

20

 21 7.

Открутить гайку (поз.15) и рассоединить поворотный кулак (поз.16) и наконечник рулевой тяги (поз.17).

22

23 8.

Выполнить переход (7) для противоположной стороны.

24

МК/КТТП

ТП. 75.038

15



ГОСТ 3.1118  форма 1б





Силовой агрегат

16





























































Отсоединение рулевого механизма

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 9. Проверить отсутствие следов пролива трансмиссионной жидкости, при необходимости удалить ветошью.

03

Т 04 1. Плоскогубцы  760N1HAZET.

 05 2.

Головка 1/2" S=10 900-10 HAZET.

06 3.

Головка 1/2" S=13 900-13 HAZET.

07 4.

Головка 1/2" S=19 900-19 HAZET.

08 5.

Удлинитель L=248 мм 918-10 HAZET.

 09 6.

Трещотка 1/2'' 916 SP HAZET.

10 7.

Вставка 9х12 -->1/2".

11



8

.

Гайковерт 1/2"  LTV38 R50-13.



12



9.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

 13 10.

Ветошь.

14

15

16

17

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.038
