ГОСТ 3.1118  форма 1б





Силовой агрегат

9





























































Снятие АКБ и грязезащитных кожухов

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 5. Отсоединить клемму отрицательного (поз.1) и  положительного жгута (поз.3) от АКБ (поз.8).

03

04 6.

Открутить гайки (поз.5).

 05

06 7.

Снять планку (поз.6) и держатели (поз.7).

07

08 8.

Извлечь АКБ (поз.8) из моторного отсека.

 09

10 9.

Открутить болты (поз.9) и снять правый (поз.10) и левый (поз.11) грязезащитные кожухи.

11

Т 12 1. Ключ S=10  603-10 HAZET.

13 2.

Трещотка 1/2'' 916 SP HAZET.

14 3.

Головка 1/2" S=13 900-13 HAZET.

15 4.

Вставка 9х12 -->1/2".

16 5.

Удлинитель L=123 мм 917-5 HAZET .

17 6.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.038

9



ГОСТ 3.1118  форма 1б





Силовой агрегат

10





























































Установка АКБ и грязезащитных кожухов

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                             015   Слесарно-сборочная                                            3

03                             (

См. КЭ лист 12,13).



04



Б  05



Выполнить операции  005,010.





06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т

07

Осмотровая канава



  08

К 09 1. АКБ в сборе                                                                    В113703010                                                                    шт.             1

10 2.

Гайка М 8  S13                                                                A115305011                                                                    шт.             2

11 3.

Держатель                                                                       B113703017                                                                   шт.             2

12 4.

Планка                                                                             B113703015                                                                    шт.            1

13 5.

Кожух грязезащитный правый                                       В115300653                                                                    шт.            1

14 6.

Кожух грязезащитный левый                                         В115300651                                                                    шт.            1

15 7.

Болт М6х18, S10                                                             DC24B4-5300715                                                            шт.            10

16

М 17  Вазелин технический волокнистый                              ВТВ-1 ТУ 38.101.180-76                                                      кг.              0,005

18

О 19 1. Перед установкой смазать клеммы АКБ техническим вазелином.

20

21 2.

Установить АКБ (поз.8) в моторный отсек.

22

23 3.

Установить держатели (поз.7) и планку (поз.6).

24

МК/КТТП

ТП. 75.038

10







































ГОСТ 3.1118  форма 1б





Силовой агрегат

11





























































Установка АКБ и грязезащитных кожухов

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Закрутить гайки (поз.5) с Мкр= 10 Нм.

03
04 5.

Установить реле топливного насоса.

 05

06 6.

Подсоединить клемму отрицательного (поз.1) и  положительного жгута (поз.3) к АКБ (поз.8).

07

08 7.

Закрутить гайки (поз.2, поз.4) с Мкр= 10 Нм.

 09

10 8.

Установить по месту правый (поз.10) и левый (поз.11) грязезащитные кожухи и закрутить болты (поз.9) с Мкр=15 Нм.

11

12 9.

Провести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

 13

Т 14 1. Ключ S=10  603-10 HAZET.

15 2.

Ключ S=13  450 N-13х14 HAZET.

16 3.

ДК 2-25 Нм 9х12.

17 4.

Трещотка 1/2'' 916 SP HAZET.

18 5.

Головка 1/2" S=10 900-10 HAZET.

19 6.

Головка 1/2" S=13 900-13 HAZET.

20 7.

Вставка 9х12 -->1/2".

 21 8.

Удлинитель L=123 мм 917-5 HAZET .

22 9.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

23 10.

Кисть КФК-10 ГОСТ 10597-77.

24

МК/КТТП

ТП. 75.038

11





ГОСТ 3.1105  форма 2





Силовой агрегат

12



Разраб.

Лебедев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.038













Н. контр.  Лагода





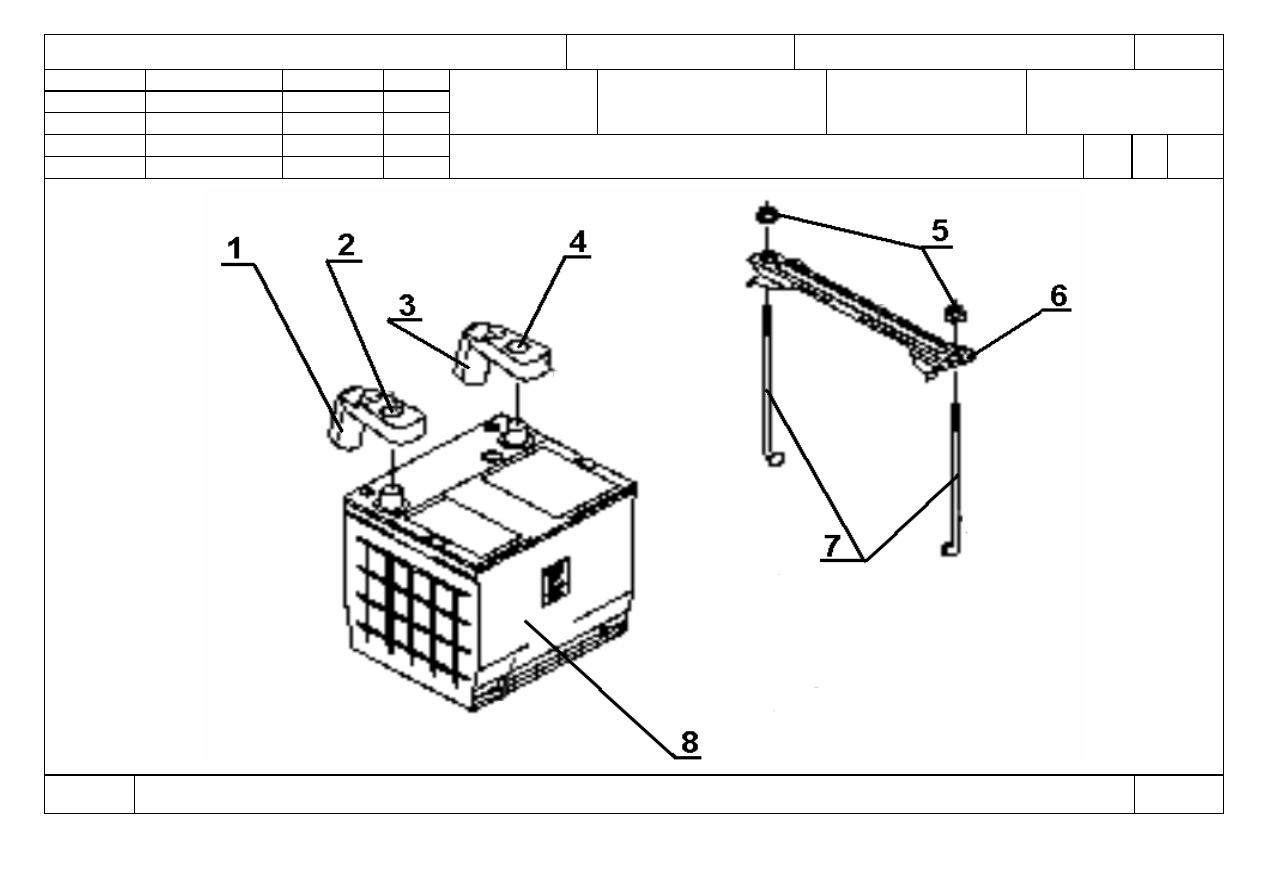

Снятие-установка АКБ

О1



010-

015








































КЭ

ТП 75.038

12
