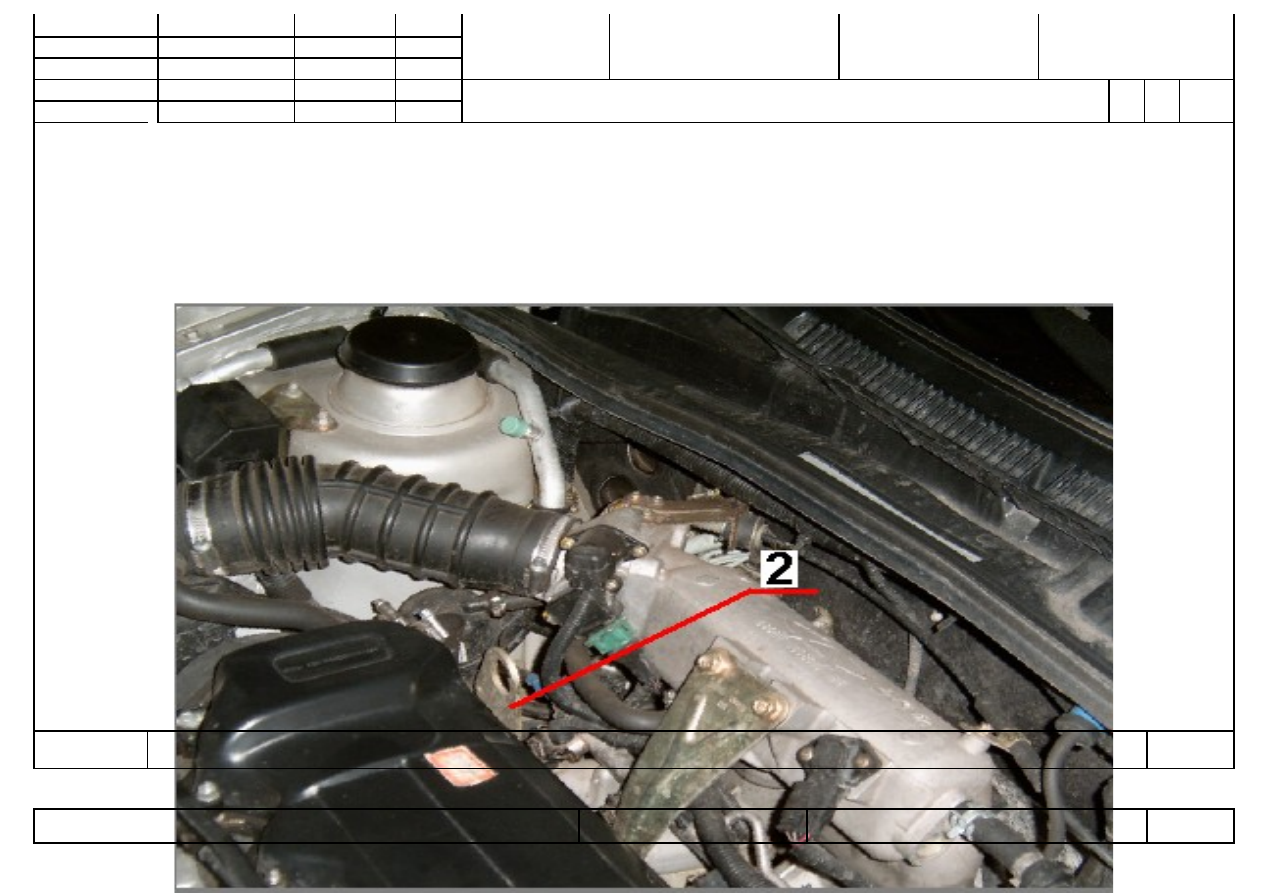

Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

Демонтаж-монтаж силового агрегата

О1

110-

115

   Оп.110-115



КЭ

ТП 75.037

84



ГОСТ 3.1105  форма 2



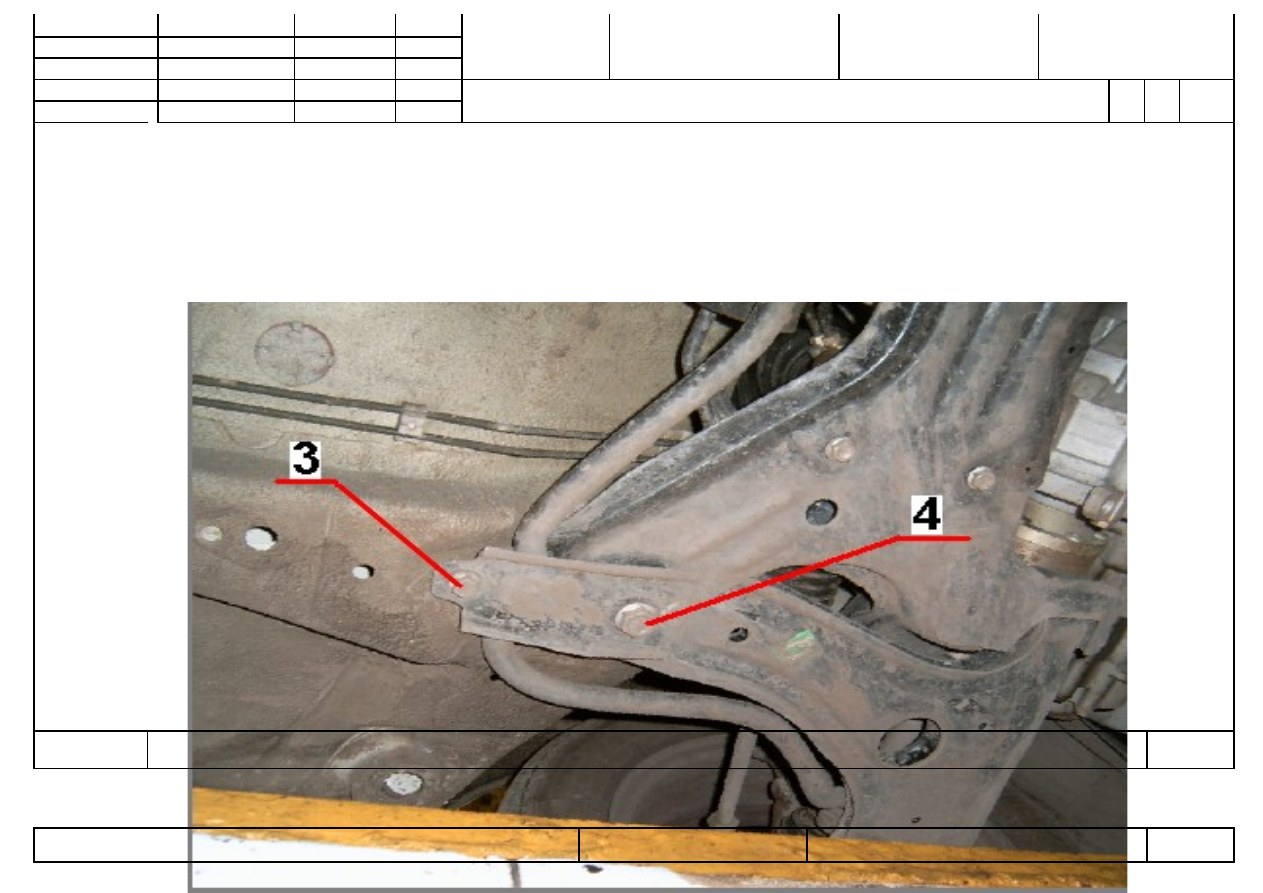

Силовой агрегат

85



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

Демонтаж-монтаж силового агрегата

О1

110-

115

   Оп.110-115



КЭ

ТП 75.037

85



ГОСТ 3.1105

форма 2



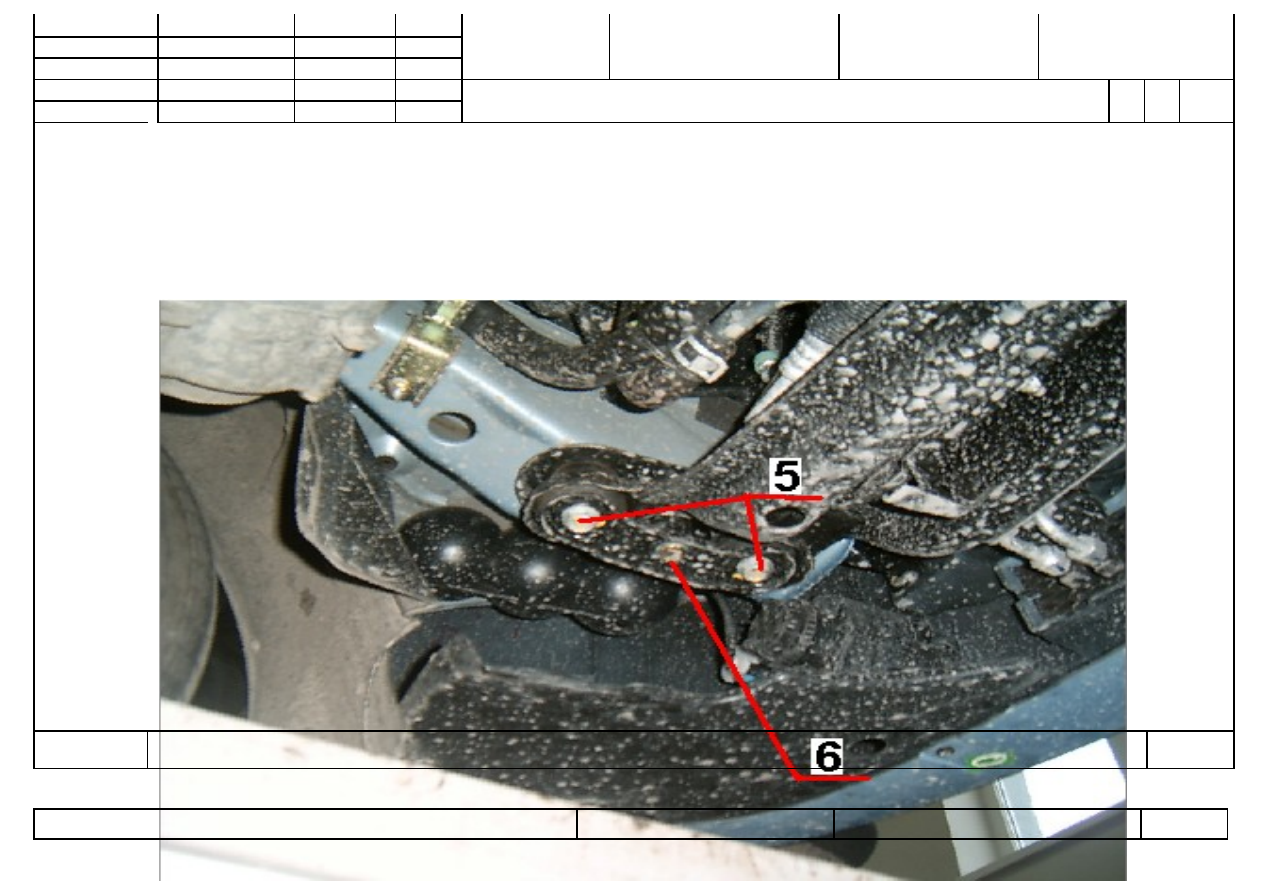

Силовой агрегат

86





Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

Демонтаж-монтаж силового агрегата

О1

110-

115

   Оп.110-115



КЭ

ТП 75.037

86





ГОСТ 3.1118  форма 1б

Силовой агрегат авт. Chery A15

 87





Контроль

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                          120      Контроль.

03                          Выполнить операции   (015,025,030,035,045,050,065,075,085,095,105,115).

Б 04                          Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

05                          Тележка                                                          7043-334

      06                           Слесарно-сборочный верстак                      7051-146

07

О 08 1. Контролировать – визуально:

09 - наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

 10 - комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

11 - отсутствие потеков масла на двигателе, КПП;

12 - отсутствие потеков в местах соединений системы охлаждения, топливной системы, системы гидроусилителя рулевого

    13    управления и кондиционера;

14 - герметичность трубопроводов подачи воздуха, системы выпуска отработавших газов;
15 - отсутствие механических повреждений деталей и узлов.
16

Р  17   100%

18

О 19 2. Проконтролировать эффективность работы системы охлаждения двигателя, системы гидроусилителя рулевого управления,

20      системы кондиционера.

Р 21   100 %

 22

О 23 3. Контролировать моменты затяжки резьбовых соединений по операциям:

24  -   болта крепления кронштейна АКБ Мкр=17…21 Нм;

МК/КТТП

ТП. 75.037

87





ГОСТ 3.1118  форма 1б

Силовой агрегат авт. Chery A15

 88
