Автомобили Chery: руководства по ТО - часть 102

Демонтаж силового агрегата

25480917.

75.037

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 4. Открутить болты (поз.5, поз.6)

04 5. Выполнить переход (4) для противоположной стороны.

06 6. Вывести силовой агрегат кран-тележкой с посадочных мест и транспортировать на стенд для разборки двигателя.

Т 08 1. Головка 1/2" S=17 900-17 HAZET.

09 2. Головка 1/2" S=18 900-18 HAZET.

10 3. Головка 1/2" S=19 900-19 HAZET.

11 4. Удлинитель L=123 мм 917-5 HAZET .

12 5. Гайковерт 1/2" ХТ 123.

13 6. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

14 7. Ветошь.
15
16

18
19
20
21

23
24

МК/КТТП

ТП 75.037

ГОСТ 3.1118 форма 1б

Силовой агрегат

Монтаж силового агрегата

25480917.

75.037

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 115 Слесарно-сборочная 3

03 (См. КЭ лист )

04 Выполнить операции 005,110.

Б 06 Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                           Осмотровая канава
08                           Кран-балка                                                Q= 2т.
09                           Слесарно-сборочный верстак                7051-146

10 Стенд для разборки двигателя типа R15 Ravaglioli

11 Гидравлический кран-тележка типа SB 20 Ravaglioli.

К 13 1. Силовой агрегат в сборе DA11A4-1000300 шт. 1

14 2. Поперечина                                                                   А11-2801010                                                                     шт.         1
15 3. Болт М12х65, S18                                                         N10087403                                                                       шт.          2
16 4. Болт М12х75, S19                                                         N10001003                                                                        шт.         2

17 5. Болт М10х25, S17 N10040003 шт. 2

О19 1. Завести силовой агрегат кран-тележкой в моторный отсек автомобиля.

20
21 2. Установить силовой агрегат в сборе с передней подвеской и рулевым управлением на кузов и закрепить болтами (поз.3, поз 4)

22 с Мкр=130 Нм.

23
24

МК/КТТП

ТП 75.037

ГОСТ 3.1118 форма 1б

Силовой агрегат

Монтаж силового агрегата

25480917.

75.037

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 3. Выполнить переход (2) для противоположной стороны.

04 4. Закрепить поперечину болтами (поз.5) с Мкр=85 Нм, болтами (поз.6) с Мкр=70 Нм.

06 5. Выполнить переход (4) для противоположной стороны.

07
08 6. Произвести визуальный контроль комплектации, качества сборки и момента затяжки резьбовых соединений.
09

Т 10 1. Головка 1/2" S=17 900-17 HAZET.

11 2. Головка 1/2" S=18 900-18 HAZET.

12 3. Головка 1/2" S=19 900-19 HAZET.

13 4. Удлинитель L=123 мм 917-5 HAZET .

14 5. Гайковерт 1/2" ХТ 123.
15 6. КП 20-200, 1/2".
16 7. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

17 8. Ветошь.

18
19
20
21

23
24

МК/КТТП

ТП 75.037

ГОСТ 3.1105 форма 2

Силовой агрегат

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.037

Н. контр.

Лагода

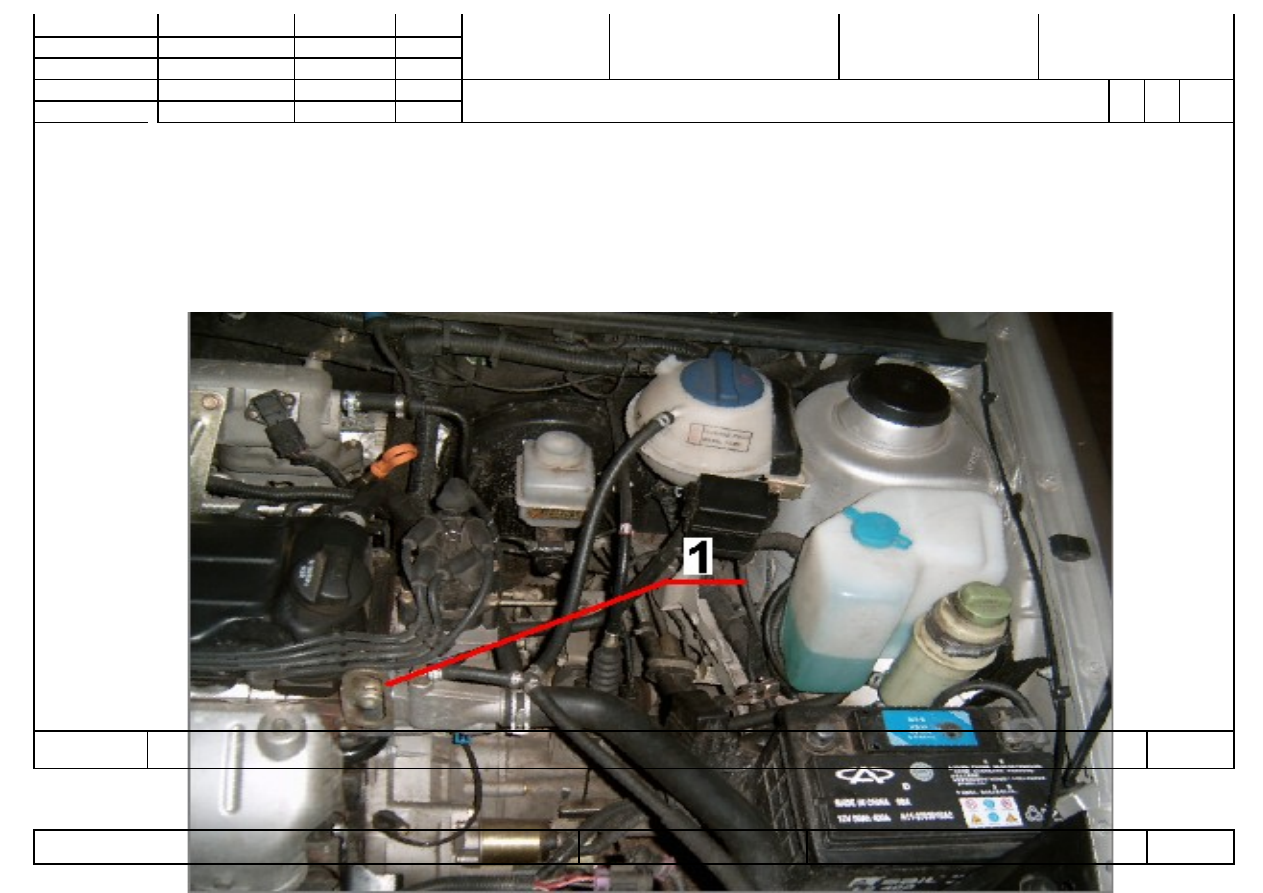

Демонтаж-монтаж силового агрегата

О1

110-

115

Оп.110-115

КЭ

ТП 75.037

ГОСТ 3.1105 форма 2

Силовой агрегат
