Chery Kimo (S12). Руководство - часть 14

64 – СИСТЕМА ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ САЛОНА

СИСТЕМА ВЕНТИЛЯЦИИ САЛОНА

Вентиляция

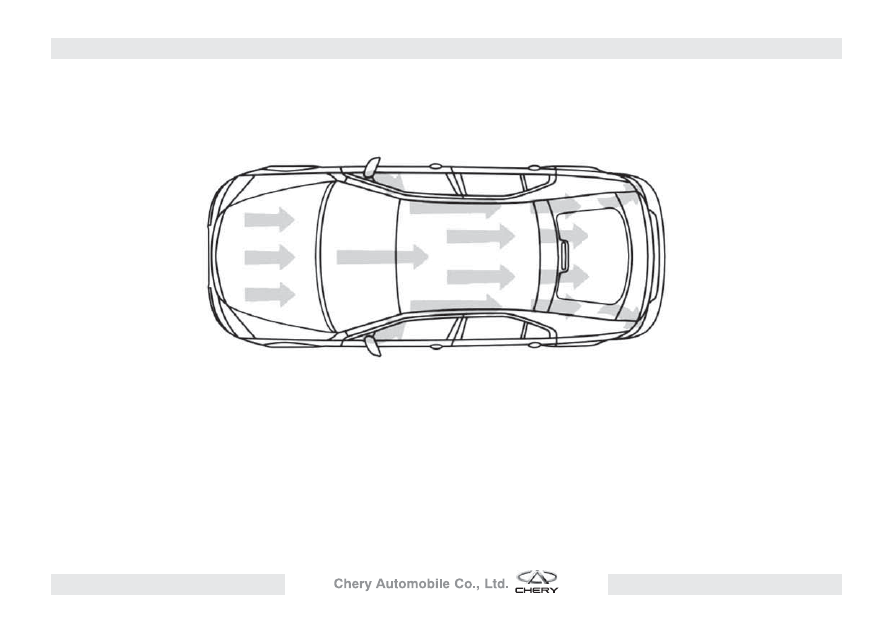

На приведенной схеме показано направление потока воздуха, осуществляющего вентиляцию салона автомобиля. Воздух
в салон автомобиля попадает через воздухозаборные отверстия, расположенные перед ветровым стек лом автомобиля.
Для обеспечения исправной работы системы вентиляции необходимо следить, чтобы воздухозаборные отвер стия всегда
оставались свободными от снега, листьев и других предметов, способных препятствовать поступ лению воздуха в салон
автомобиля.

СИСТЕМА ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ САЛОНА – 65

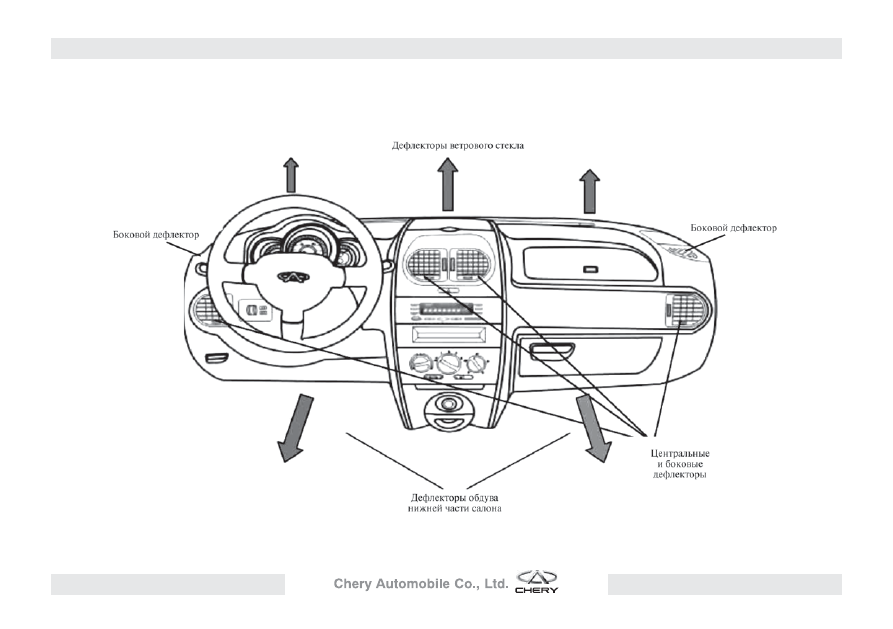

РАСПРЕДЕЛЕНИЕ ВОЗДУШНОГО ПОТОКА

66 – СИСТЕМА ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ САЛОНА

Система кондиционирования воздуха
способна вентилировать, охлаждать
или нагревать воздух в салоне в зави-
симости от заданного Вами режима.
Скорость потока воздуха задаётся вен-
тилятором, который Вы можете вклю-
чить при необходи

мости. Вы можете

изменять направление потока воздуха
путём изменения угла поворота решёт-
ки дефлектора.
При регулировке воздушного потока
необходимо помнить, что блокировка
воздушного канала целиком ослабит
его функцию.

Центральные и боковые
дефлекторы

Центральные и боковые дефлекто

ры

расположены симметрично на панели
приборов. Регулировка направления
потока воздуха осу ществляется путём
изменения угла поворота решетки деф-
лектора с помощью регулировочных

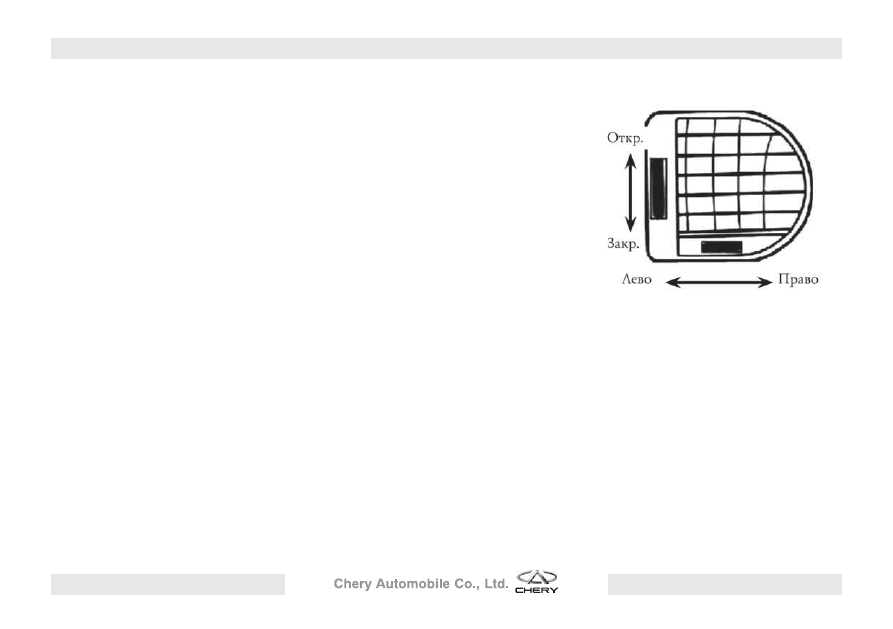

колёсиков (см.рисунок). Регулировка
каждого дефлектора осуществляет

ся

по отдельности.

СИСТЕМА ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ САЛОНА – 67

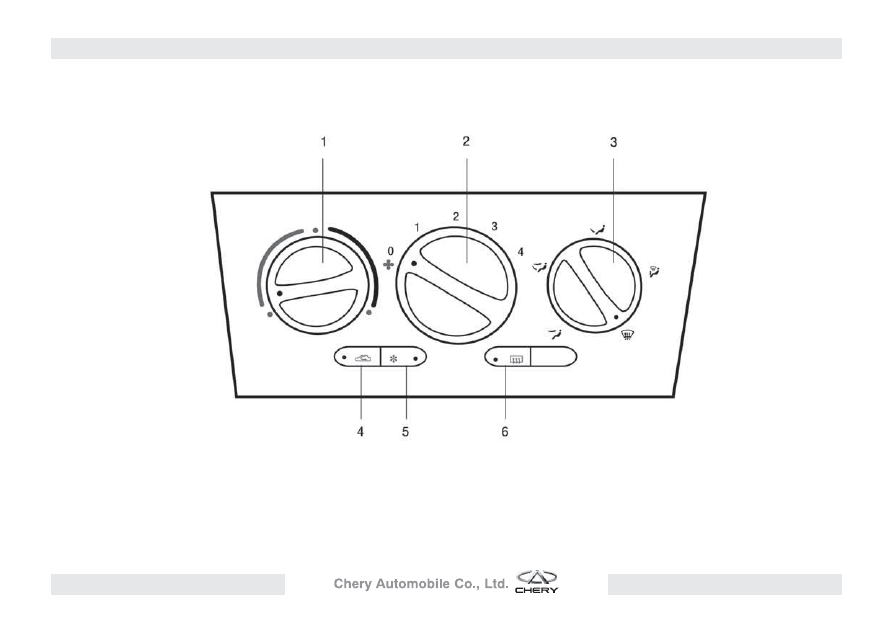

ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

1. Ручка регулировки температуры воздуха;
2. Ручка регулировки интенсивности обдува;
3. Переключатель распределения воздушного потока;
4. Переключатель нутренней/внешней циркуляции воздуха;
5. Кнопка включения/выключения кондиционира;
6. Обогрев заднего стекла.
