  ОСТОРОЖНО

Используйте только лампы, рекомендованные компанией Chery.



При замене лампочки не прикасайтесь к ее стеклянной колбе руками без перчаток.



Это приведет к загрязнению поверхности колбы и значительному сокращению сро-
ка службы.

Тип ламп



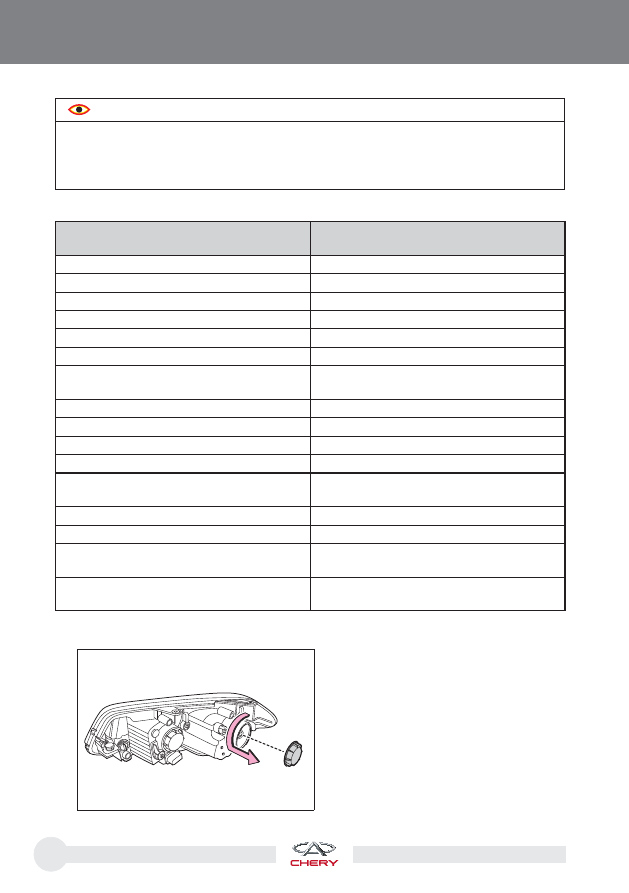

Замена лампы фары ближнего света



OMT21-8251

Назначение лампы

Тип и мощность лампы (модель/тип)

Фара (дальний свет/ближний свет)

H1/H7

Передний габаритный фонарь

Светодиодный

Передний указатель поворота

PY21W

Стоп-сигнал

Светодиодный

Противотуманная фара

H7

Задний противотуманный фонарь

P21W

Фонарь освещения регистрационного

знака

C5W

Верхний стоп-сигнал

Светодиодный

Задний габаритный фонарь

Светодиодный

Задний указатель поворота

PY21W

Фонарь заднего хода

W16W

Боковой повторитель указателя пово-

рота

Передний плафон освещения салона

Задний плафон освещения салона

10W

Плафон освещения багажного отделе-

ния

C5W

Сигнальный фонарь незакрытой перед-

ней двери

3W

1.

Снимите крышку корпуса фары
ближнего света.

345

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

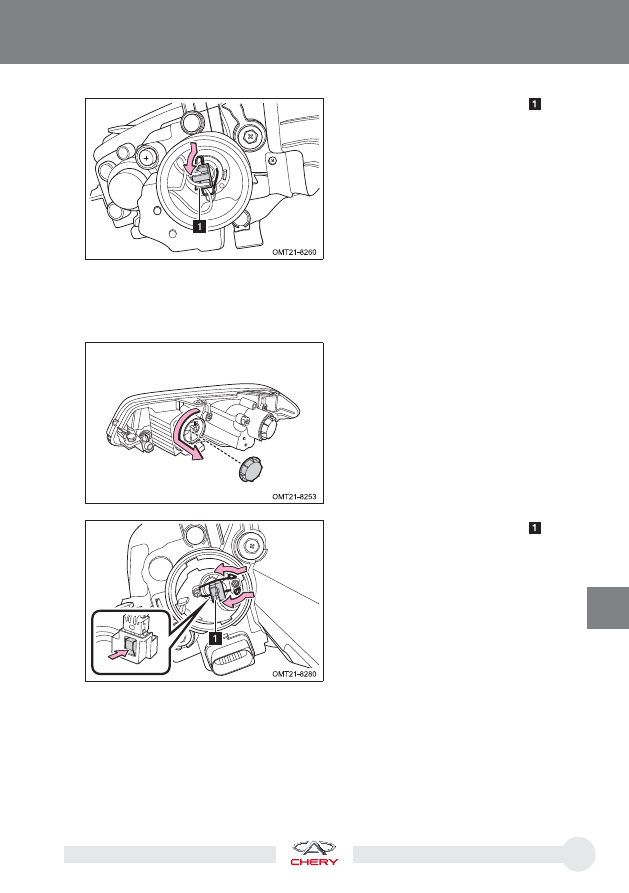

2.  Отсоедините разъем лампы   и за-

жим фиксатора.

3.  Снимите лампу фары ближнего све-

та.

4.  Установите новую лампу фары ближнего света в последовательности, обрат-

ной снятию.

Замена лампы фары дальнего света



1.

Снимите крышку корпуса фары
дальнего света.

2.  Отсоедините разъем лампы   и за-

жим фиксатора.

3.  Снимите лампу фары дальнего све-

та.

4.  Установите новую лампу фары дальнего света в последовательности, обрат-

ной снятию.

346

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

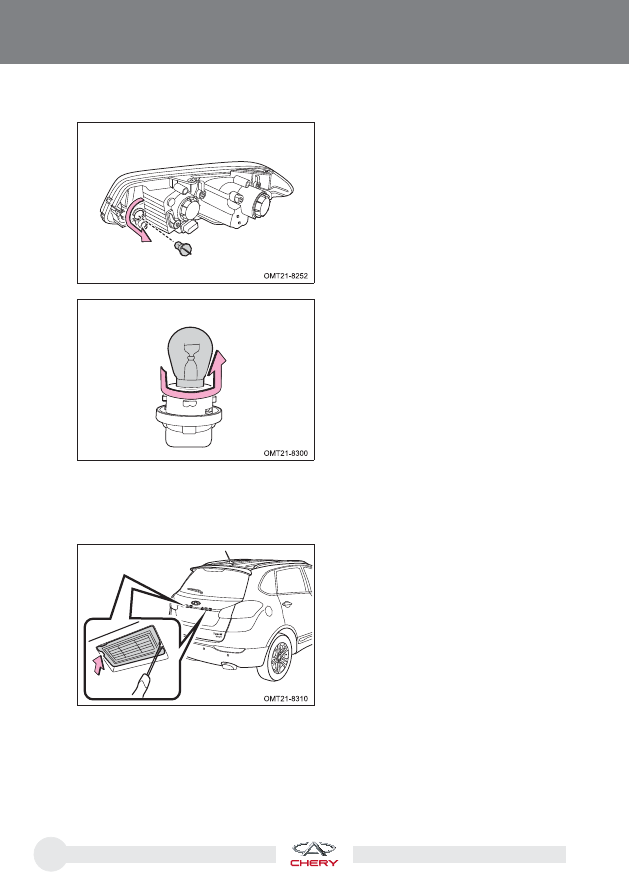

Замена лампы переднего указателя поворота



1.  Для снятия лампы поверните ее па-

трон против направления часовой
стрелки.

2.  Извлеките лампу из патрона.

3.  Установите новую лампу переднего указателя поворота в последовательно-

сти, обратной снятию.

Замена лампы фонаря освещения регистрационного знака.



1.  С помощью плоской отвертки, обер-

нутой лентой, отделите фонарь осве-
щения регистрационного знака.

347

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

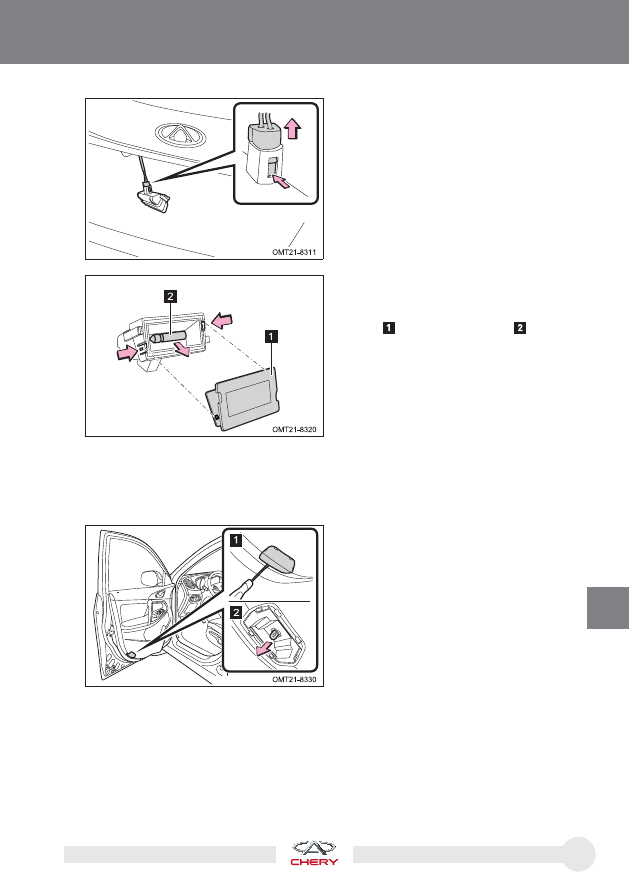

2. Отсоедините разъем фонаря осве-

щения регистрационного знака.

3. С помощью плоской отвертки от-

делите зажим фиксатора (показан
стрелкой), чтобы снять рассеива-
тель   и извлеките лампу  .

1.  С помощью плоской отвертки, обер-

нутой лентой, отделите рассеива-
тель.

2. Отсоедините лампу.

4. Установите новую лампу фонаря освещения регистрационного знака в по-

следовательности, обратной снятию.

Замена сигнального фонаря открытой передней двери



3.  Установите новую лампу сигнального фонаря открытой передней двери в по-

следовательности, обратной снятию.
