336

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка аккумуляторной батареи

Проверка предохранителей

Исправный                          Перегоревший

 «Отрицательный» вывод аккумуля-

торной батареи

 «Положительный» вывод аккумуля-

торной батареи

 Прижимная планка

Проверьте, нет ли коррозии на вы-
водах аккумуляторной батареи, не
ослабла ли затяжка, нет ли трещин за-
жимов проводов, и не ослабла ли за-
тяжка прижимной планки.

Если электрооборудование не работает, проверьте исправность предохраните-
лей. Если предохранители перегорели, их следует заменить.

Ваш автомобиль оснащен необслуживаемой аккумуляторной батареей. Ис-
пользование аккумуляторных батарей других типов не рекомендуется. При не-
обходимости замены новая аккумуляторная батарея должна иметь такие же
параметры, как и заменяемая батарея. Для замены аккумуляторной батареи
рекомендуем обращаться на сервисную станцию официального дилера Chery.

Вы можете определить исправность
предохранителя с помощью следую-
щей иллюстрации.

337

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка предохранителей в блоке предохранителей и реле



в моторном отсеке

1.  Выключите все потребители электроэнергии и зажигание.

2. Отсоедините «отрицательный» провод от вывода аккумуляторной бата-

реи.

3. Снимите крышку с блока предохранителей и реле в моторном отсеке и

поочередно проверьте подозреваемые предохранители с помощью схе-
мы на внутренней стороне крышки блока.



Схема предохранителей и реле приведена также в разделе «Блок предо-
хранителей и реле в моторном отсеке» этой главы.

Проверка предохранителей в блоке предохранителей и реле в салоне



автомобиля

1.  Выключите все потребители электроэнергии и зажигание.

2. Отсоедините «отрицательный» провод от вывода аккумуляторной бата-

реи.

3.  Блоки предохранителей и реле в салоне автомобиля находятся в перед-

ней панели со стороны водителя и внутри перчаточного ящика. Для про-
верки предохранителей снимите крышку блока предохранителей и реле в
салоне автомобиля или внутри перчаточного ящика. Проверьте поочеред-
но подозреваемые предохранители с помощью схемы предохранителей и
реле.



Схема предохранителей и реле приведена также в разделе «Блок A предо-
хранителей и реле в салоне автомобиля» и разделе «Блок B предохрани-
телей и реле в салоне автомобиля» этой главы.

Замена плавких предохранителей





Описание процедуры замены предохранителей приведено в разделе «Заме-
на предохранителей» главы 6.

Добавление жидкости в бачок омывателя

Если жидкость не поступает из распы-
лителей форсунок омывателя, то ве-
роятно, что ее нет в бачке омывателя.
В этом случае выключите омыватель и
долейте жидкость в бачок омывателя
до соответствующего уровня.

338

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Не заливайте чистую воду в бачок омывателя, если температура наружного воздуха
ниже 0 . В противном случае вода замерзнет и омыватель может выйти из строя.

Проверка щеток очистителя ветрового стекла

Проверяйте состояние рабочей кром-
ки щетки очистителя ветрового стек-
ла, проведя по ней пальцем. Неровная
рабочая кромка щетки уменьшает эф-
фективность работы очистителя.

1. Поднимите рычаги очистителя ве-

трового стекла



  ОСТОРОЖНО

Запрещается использовать щеток очистителя на сухом стекле, что может привести



к появлению царапин на нем и повреждению рабочих кромок щеток.

В зимний период во избежание повреждения щеток перед включением очистителя



убедитесь, что они не примерзли к стеклу.

Не следует использовать щетки очистителя для удаления со стекла изморози или



льда.

Замена щеток очистителей стекла

Замена щетки ветрового стекла



339

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

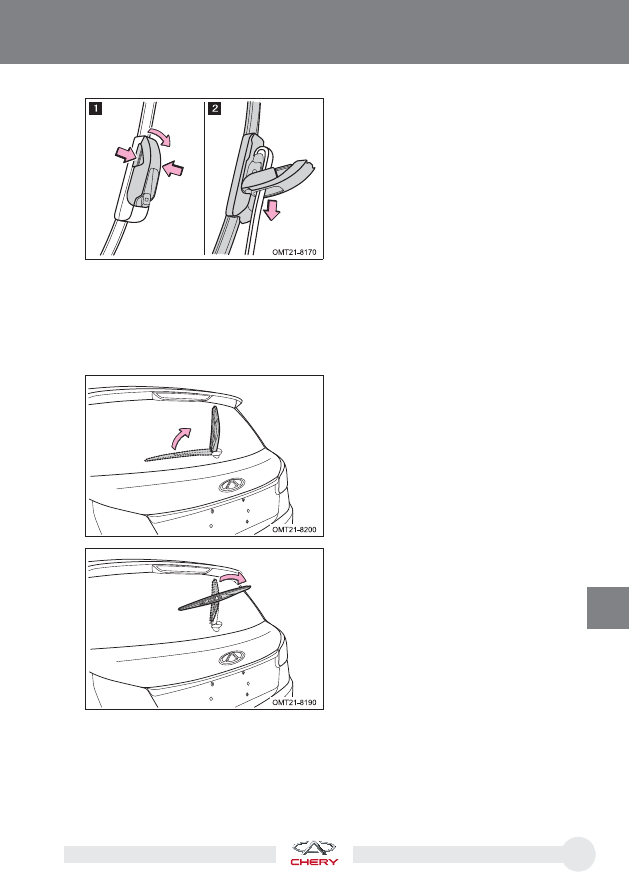

2. Откройте крышку зажима. Нажми-

те щетку в направлении, указанном
стрелкой, и снимите ее.

3.  Установите новую щетку в обратной последовательности и убедитесь, что

крышка зажима установлена на место.

4.  Убедитесь, что щетки очистителя ветрового стекла работают должным об-

разом.

Замена щетки заднего стекла



1. Поднимите рычаг очистителя за-

днего стекла

2.  Поверните щетку так, чтобы она на-

ходилась под прямым углом к рыча-
гу, а затем снимите ее.

3. Установите новую щетку в обратной последовательности и убедитесь, что

щетка установлена на место.

4. Убедитесь, что щетка очистителя заднего стекла работает должным обра-

зом.
