320

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

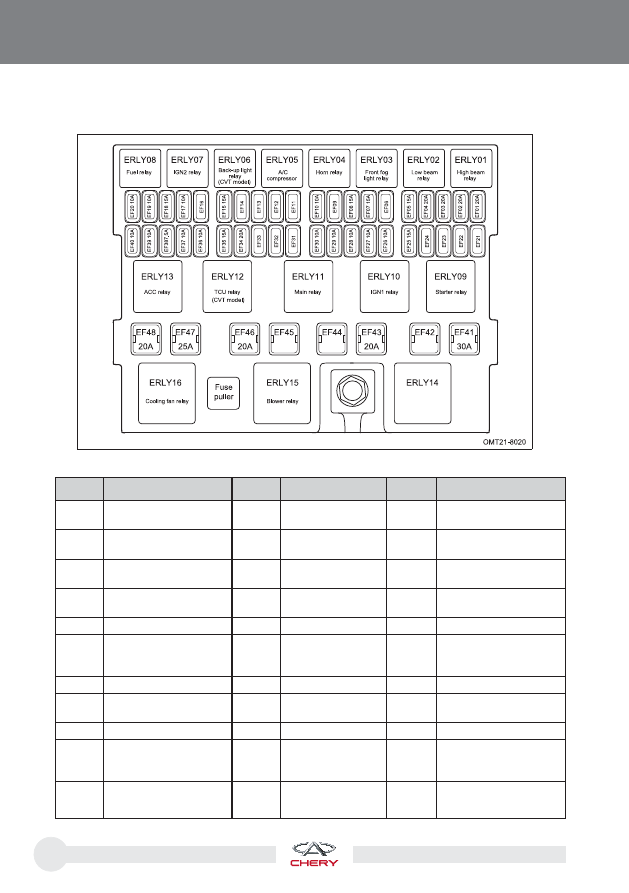

Расположение предохранителей и реле в блоке предохранителей



и реле в моторном отсеке

Описание блока предохранителей и реле в моторном отсеке



№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

EF01

Фара дальнего света
правая

EF17

ECU/TCU (автомо-
биль с CVT)

EF33

-

EF02

Фара дальнего света
левая

EF18

Запасной

EF34

Питание системы за-
жигания

EF03

Фара ближнего света
правая

EF19

TCU (автомобиль
с CVT)/ECU

EF35

Топливный насос

EF04

Фара ближнего света
левая

EF20

Запасной

EF36

Система ABS/ESP

EF05

Противотуманная фара

EF21

-

EF37

Запасной

EF06

-

EF22

-

EF38

Обмотка реле топлив-
ного насоса/Обмотка
реле вентилятора

EF07

Катушка зажигания

EF23

-

EF39

Кислородный датчик

EF08

Форсунка/Положение
распредвала

EF24

-

EF40

Блок управления

EF09

-

EF25

Звуковой сигнал

EF41

Стартер

EF10

Компрессор системы
кондиционирования
воздуха

EF26

Запасной

EF42

-

EF11

-

EF27

Датчик расхода
воздуха/Адсорбер

EF43

IGN1

321

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

EF12

-

EF28

Выключатель фонаря заднего
хода (механическая коробка
передач)

EF44

-

EF13

-

EF29

Цепь возбуждения генератора

EF45

-

EF14

-

EF30

Фонарь заднего хода/датчик
системы помощи при движе-
нии задним ходом (автомо-
биль с CVT)

EF46

TCU (автомобиль
с CVT)

EF15

IGN2

EF31

-

EF47

Система ABS/ESP

EF16

-

EF32

-

EF48

Цепь питания
дополнительного
электрооборудо-
вания

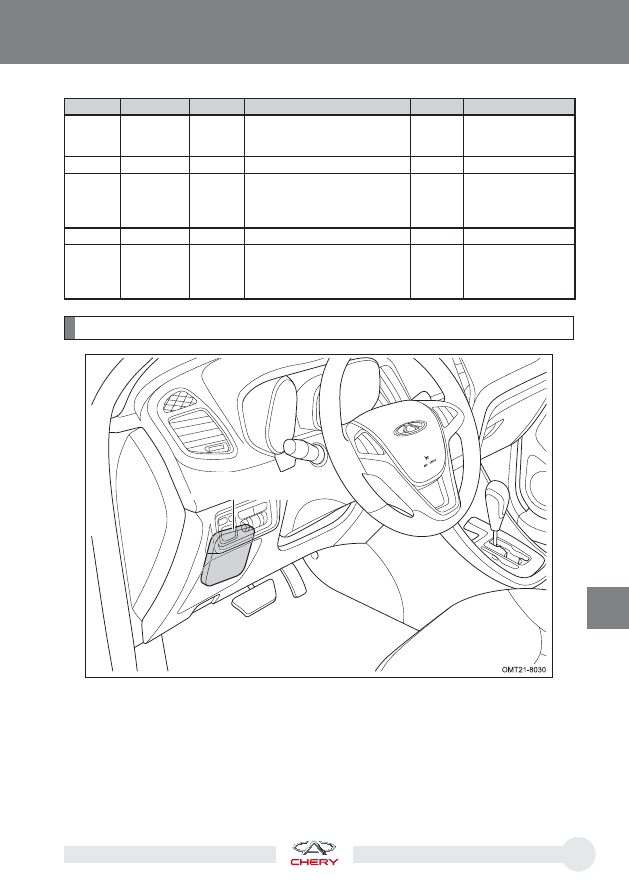

Блок A предохранителей и реле в салоне автомобиля

Блок A предохранителей
и реле в салоне автомобиля

322

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

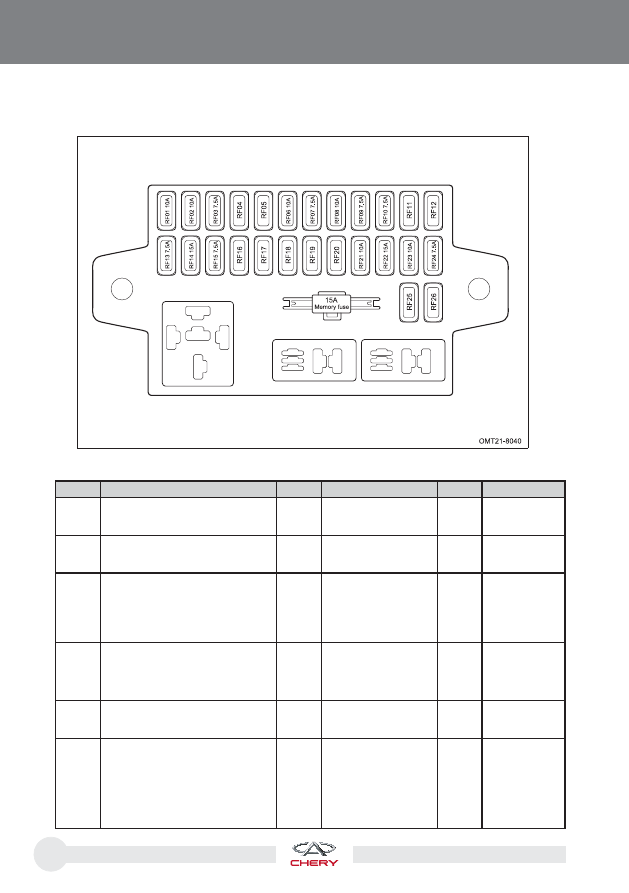

Расположение предохранителей и реле в блоке A предохранителей



и реле в салоне автомобиля

Описание блока предохранителей и реле в салоне автомобиля



№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

RF01

Система помощи при движении
задним ходом

RF10

Панель управления
системой кондицио-
нирования воздуха

RF19

-

RF02

Подсветка выключателя режима
SPORT (автомобиль с CVT)/Пере-
ключатель корректора фар

RF11

-

RF20

-

RF03

Обмотка реле фонаря заднего хода
(автомобиль с CVT)

RF12

-

RF21

Панель
управления
автоматиче-
ской системой
кондициониро-
вания воздуха

RF04

-

RF13

Обмотки реле обогре-
вателя заднего стекла,
вентилятора, обогрева-
теля сидений/Аудиоси-
стема/Блок BCM

RF22

Аудиосистема

RF05

-

RF14

Прикуриватель

RF23

Панель прибо-
ров/Диагности-
ческий разъем

RF06

Датчик скорости поворота вокруг
вертикальной оси/Датчик угла
поворота рулевого вала/Панель
приборов/Сигнализатор непри-
стегнутого ремня безопасности
переднего пассажира/Диагности-
ческий разъем/Иммобилайзер/
Индикатор системы ESP

RF15

Переключатель
регулировки наружных
зеркал заднего вида/
Переключатель
электропривода вен-
тиляционного люка

RF24

Датчик ключа

323

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

RF07

BCM/EPS/PEPS

RF16

-

RF25

-

RF08

Подушка безопасности

RF17

-

RF26

-

RF09

Выключатель стоп-
сигналов

RF18

-

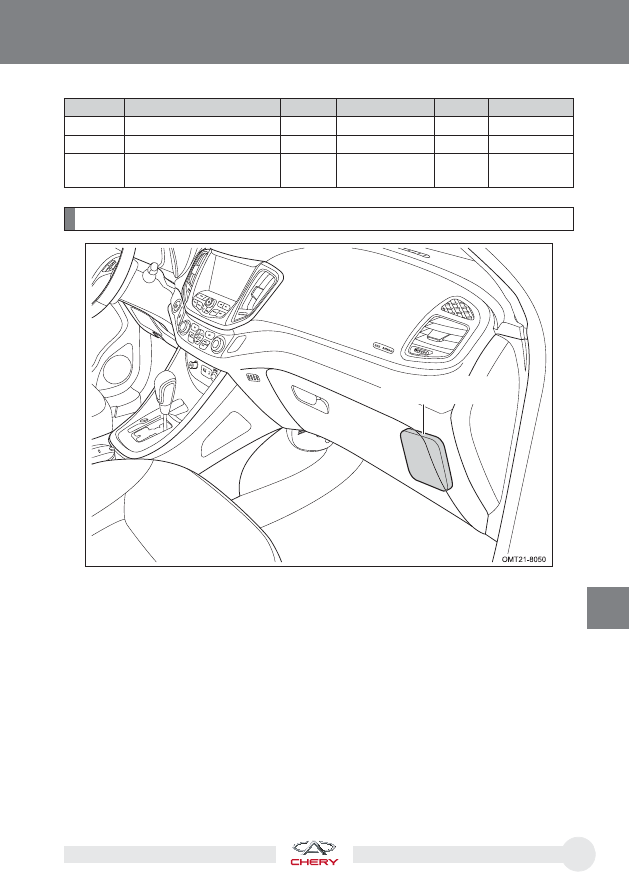

Блок B предохранителей и реле в салоне автомобиля

Блок B предохранителей
и реле в салоне автомобиля
