Уход за автомобилем    10-37

Замена ламп

Наружные свето-

вые приборы

Обозначе-

ние лампы

Дневные ходовые

огни (при соот-

ветствующей

комплектации)

W21/5W

ULL

Дальний свет

(базовая компл .)

9005

Дальний свет

(базовая компл .)

H11 LL

Фонари освещения

регистрационного

знака

W5WLL

Указатели

поворотов

WY21W

Задние габаритные

огни/задние указа-

тели поворотов

WY21W

Для замены ламп, не включенных

в  данный  перечень,  обратитесь

в  авторизованный  сервисный

центр .

Система электро-

оборудования

Перегрузка системы

электрооборудования

Система

электрооборудования

данного  автомобиля  оснащена

предохранителями  и  автоматами

защиты  электрических  цепей

от перегрузки .
При  перегрузке  электрической

цепи  автомат  защиты  размы-

кается  и  замыкается,  защищая

цепь  до  тех  пор,  пока  величина

электрической  нагрузки  не  сни-

зится до нормального уровня или

пока  не  будет  устранена  неис-

правность .  Это  позволяет  зна-

чительно  снизить  вероятность

перегрузки  электрической  цепи

и возникновения пожара, вызван-

ного  неисправностями  системы

электрооборудования .
Предохранители  и  автоматы  за-

щиты  цепей  защищают  электри-

ческие потребители автомобиля .

Замените  перегоревший  предо-

хранитель новым, который имеет

те  же  размеры  и  рассчитан

на  ту  же  номинальную  величину

тока . Если во время поездки воз-

никла  неисправность  и  необхо-

димо  заменить  предохранитель,

используйте  другой  предохра-

нитель,  рассчитанный  на  ту  же

номинальную величину тока . Вы-

берите  устройство,  без  которого

можно  продолжать  движение,

и  используйте  соответствующий

предохранитель .

Электрические цепи фар

Перегрузка  электрической  цепи

может привести к самопроизволь-

ному  включению  и  выключению

фар,  а  в  некоторых  случаях  они

не  будут  включаться  вообще .

Если  фары  самопроизвольно

включаются  и  выключаются  или

не  включаются  вообще,  то  при

первой  возможности  необходимо

проверить  исправность  соответ-

ствующих электрических цепей .

10-38    Уход за автомобилем

Очиститель ветрового

стекла

Если

электродвигатель

очи-

стителя  стекла  перегревается

из-за  наличия  большого  коли-

чества  снега  или  льда,  очисти-

тель прекращает работать до тех

пор, пока электродвигатель не ох-

ладится,  а  затем  начинает  рабо-

тать снова .
Хотя электрическая цепь и защи-

щена  от  перегрузки,  перегрузка

из-за  наличия  большого  коли-

чества снега или льда может вы-

звать  повреждение  рычажного

механизма

стеклоочистителя .

Перед  включением  стеклоочи-

стителя очищайте рычаги и щетки

ото льда и плотного снега .
Если  перегрузка  электрической

цепи  вызвана  неисправностью

системы  электрооборудования,

а  не  наличием  плотного  снега

и  льда,  эту  неисправность  необ-

ходимо устранить .

Предохранители

и автоматы защиты

цепей

Электрические цепи данного автомо-

биля защищены от короткого замы-

кания с помощью предохранителей,

автоматов  защиты  цепи  и  плавких

вставок . Это позволяет значительно

снизить вероятность возникновения

повреждений,  вызываемых  неис-

правностями электрооборудования .
Внимательно  осмотрите  сере-

бристую  полоску,  находящуюся

внутри  предохранителя .  Если

полоска  разрушена  или  рас-

плавилась,  предохранитель  не-

обходимо  заменить .  Убедитесь

в том, что новый предохранитель

имеет те же размеры и рассчитан

на  ту  же  номинальную  величину

тока, что и неисправный .
При  необходимости  предохрани-

тель с той же номинальной вели-

чиной тока можно временно взять

из другого гнезда . При первой же

возможности замените предохра-

нитель новым .

Для  определения  и  проверки

плавких  предохранителей,  ав-

томатов  защиты  электрических

цепей  и  реле,  см .  «Блок  предо-

хранителей,

расположенный

в моторном отсеке», стр. 10-38,

«Блок  предохранителей,  распо-

ложенный  в  приборной  панели»,

стр. 10-42 и «Блок предохраните-

лей,  расположенный  в  багажном

отделении», стр. 10-44 .

Блок предохранителей,

расположенный

в моторном отсеке

Для снятия крышки блока предо-

хранителей  нажмите  на  фикса-

торы,  расположенные  на  крыле,

и поднимите их вверх .

Примечарме.

не допускайте по-

падания  жидкостей  на  компо-

ненты  системы  электрообору-

дования автомобиля, это может

привести  к  их  повреждению.

Всегда  закрывайте  крышками

компоненты  системы  электро-

оборудования автомобиля.

Уход за автомобилем    10-39

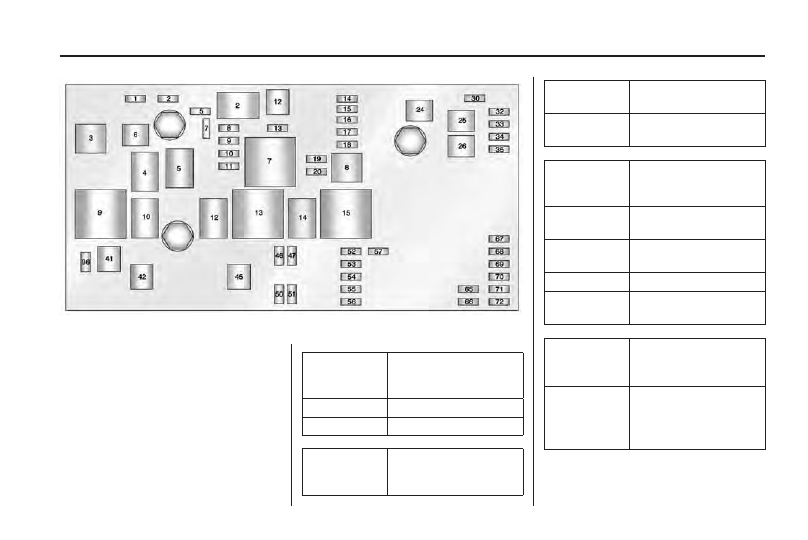

Блок предохранителей, расположенный в моторном отсеке

Данный  автомобиль  может  быть

не оборудован всеми указанными

ниже  предохранителями,  реле

и электроприборами .

Предохра-

нители

(типа J-case)

Применение

6

Стеклоочиститель

12

Вакуумный насос

Предохра-

нители

(типа J-case)

Применение

24

Насос антиблоки-

ровочной системы

25

Задний электриче-

ский модуль 1

Предохра-

нители

(типа J-case)

Применение

26

Задний электриче-

ский модуль 2

41

Вентилятор 2 сис-

темы охлаждения

42

Стартер

45

Вентилятор 1 сис-

темы охлаждения

Мини-

предохра-

нители

Применение

1

Блок управле-

ния двигателем

(напряжение

аккумулятора)

10-40    Уход за автомобилем

Мини-

предохра-

нители

Применение

2

Блок управления

коробкой пере-

дач (напряжение

аккумулятора)

5

Блок управления

двигателя, питание

в режимах «Пуск»

и «Зажигание»

7

Датчик кислорода,

установленный

после нейтрализа-

тора ОГ

8

Датчик кислорода,

установленный

перед нейтрализа-

тором ОГ

9

Блок управления

двигателем (блок

упр . силовым

агрегатом)

10

Топл . форсунки

(четные)

Мини-

предохра-

нители

Применение

11

Топл . форсунки

(нечетные)

13

Жидкость омыва-

телей стекол

14

Рулевое колесо

с функцией

обогрева

15

Проекционный

дисплей

Мини-

предохра-

нители

Применение

16

Комбинация при-

боров/контрольные

лампы/зажигание

17

Датчик качества

воздуха

18

Омыватель фар

19

Блок управления

АКП (питание

в режимах

«Зажигание», «Пуск»)

20

Задний электри-

ческий модуль

(питание в режимах

«Зажигание», «Пуск»)

30

Подсветка кнопок

на рулевом колесе

32

Датчик уровня раз-

ряда АКБ (управле-

ние напряжением

зарядки)

33

Блок упр . фарами/

адаптивными

фарами

Мини-

предохра-

нители

Применение

34

Блок управле-

ния системами

кузова 7

35

Блок управле-

ния тормозной

системой

36

Компрессор

кондиционера
