Уход за автомобилем    10-33

3 .  Приподнимите  воздухоочи-

ститель/воздушный  фильтр

для снятия с трех шпилек .

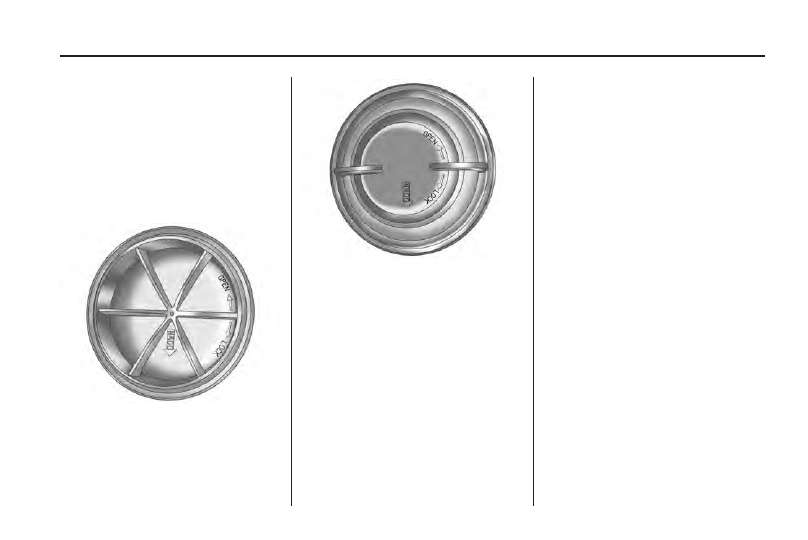

лампа ближнего света/

лампа дневных ходовых

огней (при наличии), лампы

дальнего света (базовая

комплектация)

1 .  Действуя со стороны тыльной

части  блок-фары,  снимите

верхнюю крышку для замены

ламп  ближнего  света/днев-

ных ходовых огней .

2 .  Действуя  со  стороны  тыль-

ной  части  блок-фары,  сни-

мите нижнюю крышку для за-

мены лампы дальнего света .

3 .  Отсоедините  электрический

разъем .

4 .  Снимите

патрон

лампы

с блок-фары .

5 .  Вставьте в патрон новую лампу .
6 .  Установите патрон в блок-фару .
7 .  Присоедините электрический

разъем .

8 .  Установите крышку так, чтобы

стрелка  с  надписью  «down»

была  направлена  в  сторону

нижней части блок-фары .

9 .  Со  стороны  переднего  пас-

сажира  установите  крышку

электрического  модуля  мо-

торного  отсека  и  зафикси-

руйте ее тремя защелками .

10 .  Со стороны переднего пасса-

жира установите воздухоочи-

ститель/воздушный  фильтр,

прижимая  узел  вниз .  Убе-

дитесь  в  том,  что  основание

установлено надежно, после

чего  установите  воздухоочи-

ститель/воздушный фильтр .

лампы дальнего/ближнего

дальнего света (топовая

комплектация)

Лампы  дальнего/ближнего  света

на автомобилях с высокими уров-

нями  комплектации  являются

ксеноновыми  лампами  и  должны

заменяться только в авторизован-

ном сервисном центре .

10-34    Уход за автомобилем

лампа дневных ходовых

огней (топовый уровень

комплектации)

1 .  Действуя  со  стороны  тыль-

ной  части  блок-фары,  сни-

мите  нижнюю  крышку  для

замены  лампы  дневных  хо-

довых огней .

2 .  Отсоедините  электрический

разъем .

3 .  Снимите

патрон

лампы

с блок-фары .

4 .  Вставьте в патрон новую лампу .
5 .  Установите патрон в блок-фару .
6 .  Присоедините

электриче-

ский разъем .

7 .  Установите

крышку

так,

чтобы  стрелка  с  надписью

«down»  была  направлена

в  сторону  нижней  части

блок-фары .

8 .  Со  стороны  переднего  пас-

сажира  установите  крышку

электрического  модуля  мо-

торного  отсека  и  зафикси-

руйте ее тремя защелками .

9 .  Со стороны переднего пасса-

жира установите воздухоочи-

ститель/воздушный  фильтр,

прижимая  узел  вниз .  Убе-

дитесь  в  том,  что  основание

установлено надежно, после

чего  установите  воздухоочи-

ститель/воздушный фильтр .

лампы указателей

поворотов (базовый

и более высокие уровни

комплектации)

Для  замены  лампы  переднего

указателя поворота:
1 .  Снимите патрон лампы указа-

теля поворота с блок-фары .

2 .  Извлеките  лампу  указателя

поворота из патрона .

3 .  Вставьте в патрон новую лампу .
4 .  Установите патрон в блок-фару .
5 .  Со  стороны  переднего  пас-

сажира  установите  крышку

электрического  модуля  мо-

торного  отсека  и  зафикси-

руйте ее тремя защелками .

6 .  Со стороны переднего пасса-

жира установите воздухоочи-

ститель/воздушный  фильтр,

прижимая  узел  вниз .  Убе-

дитесь  в  том,  что  основание

установлено надежно, после

чего  установите  воздухоочи-

ститель/воздушный фильтр .

Уход за автомобилем    10-35

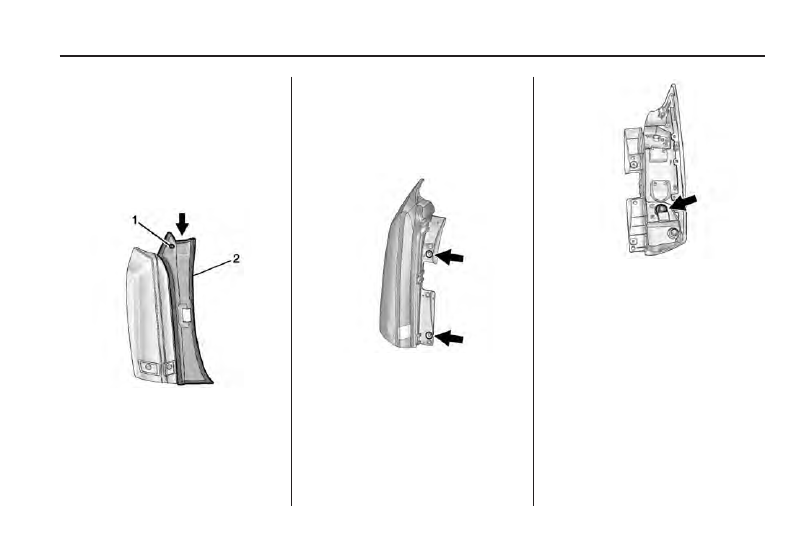

лампы указателей

поворотов

Для замены одной из ламп выпол-

ните следующее:
1 .  Откройте дверь багажного от-

деления .  См .  «Дверь  багаж-

ного отделения», стр. 2-16.

2 .  Снимите фиксатор (1), распо-

ложенный  на  крышке  (2)  за-

днего фонаря .

3 .  Снимите  крышку  заднего

фонаря  с  заднего  комбини-

рованного  фонаря,  отводя

ее  за  верхнюю  часть  назад

для

освобождения

двух

выступов .

4 .  Выверните два винта крепле-

ния  заднего  комбинирован-

ного фонаря .

5 .  Потяните задний комбиниро-

ванный фонарь строго назад

и снимите его .

6 .  Для  того  чтобы  извлечь  па-

трон  лампы  из  заднего  ком-

бинированного  фонаря,  по-

верните  его  против  часовой

стрелки .

7 .  Потяните неисправную лампу

прямо на себя .

8 .  Установите  новую  лампу

в  патрон,  установите  патрон

в корпус заднего комбиниро-

ванного фонаря и поверните

патрон  по  часовой  стрелке

до щелчка .

10-36    Уход за автомобилем

9 .  Установите  задний  комбини-

рованный  фонарь  на  место

и затяните крепежные винты .

10 .  Установите  крышку  заднего

комбинированного  фонаря

на место .

11 .  Нажмите на фиксатор, чтобы

крышка  заднего  комбини-

рованного  фонаря  надежно

зафиксировалась .

Фонари заднего хода

На данном автомобиле использу-

ются  фонари  заднего  хода  и  за-

дние  противотуманные  фонари

со  светодиодами .  Для  замены

светодиодов обращайтесь в авто-

ризованный сервисный центр .

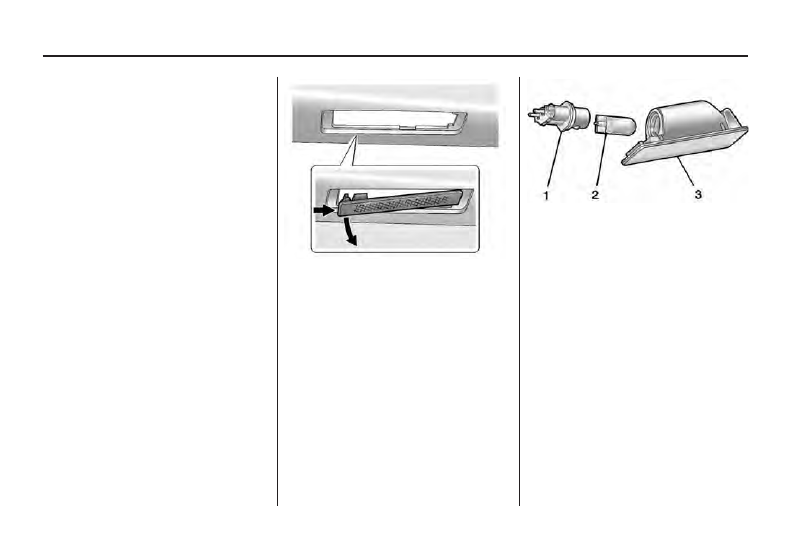

Фонари освещения

регистрационного знака

Для замены одной из ламп выпол-

ните следующее:
1 .  Откройте дверь багажного от-

деления .  См .  «Дверь  багаж-

ного отделения», стр. 2-16.

Со стороны водителя,

со стороны переднего

пассажира — аналогично

2 .  Нажмите на левую часть фо-

наря  так,  чтобы  он  переме-

щался вправо .

3 .  Потяните фонарь вниз и сни-

мите его .

4 .  Поверните  патрон  (1)  против

часовой  стрелки  для  снятия

с фонаря (3) в сборе .

5 .  Потяните неисправную лампу

(2) прямо на себя .

6 .  Вставьте  в  патрон  новую

лампу  и  поверните  патрон

по часовой стрелке для уста-

новки в фонарь .

7 .  Поместите  фонарь  в  нишу

двери  багажного  отделения

стороной,  на  которой  нахо-

дится фиксатор .

8 .  Нажимая  на  фонарь  со  сто-

роны,  противоположной  за-

щелке, установите его и убе-

дитесь в том, что он надежно

зафиксирован .
