Система климат-контроля    8-9

  (On/Off  —  Вкл./Выкл.):  на-

жмите  кнопку

  или  «REAR»

(задний)    для  включения  или

выключения  заднего  модуля  си-

стемы  климат-контроля .  Задний

модуль  климат-контроля  можно

также отключить, нажимая кнопку

уменьшения  скорости  вращения

вентилятора  до  момента,  когда

модуль отключится .
Если  задний  модуль  системы

климат-контроля

выключается

нажатием  кнопки  REAR  на  сен-

сорном экране, то для повторного

включения  заднего  модуля  не-

обходимо  дважды  нажать  соот-

ветствующую  кнопку  на  панели

управления  задним  модулем  си-

стемы климат-контроля .
SYNC  (режим  синхронизации

управления):  нажмите  кнопку

«SYNC» на сенсорном экране для

синхронизации  температуры  для

зоны  пассажиров  заднего  сиде-

нья и зоны водителя . При этом за-

горается  светодиод  на  переклю-

чателе SYNC . При регулировании

температуры  режим  синхрониза-

ции температуры будет отключен .

Светодиод SYNC погаснет .
Rear  Control  Lockout  (отключе-

ние  панели  управления  клима-

тической системой для пассажи-

ров заднего сиденья):   нажмите

эту кнопку для включения или от-

ключения  режима  управления

системой  климат-контроля  с  мест

пассажиров  заднего  сиденья .

При  отключенной  панели  управ-

ление  настройками  может  осу-

ществляться  только  с  передних

сидений .

автоматический режим работы
Rear  AUTO  (автоматический

режим  работы  заднего  модуля

системы

климат-контроля):

при нажатии данной кнопки вклю-

чается  обогреватель  сидений .

Управление

распределением

воздушных  потоков  и  скоростью

вращения  вентилятора  осущест-

вляется  автоматически .  На  дис-

плее  высвечивается  индикатор

«AUTO» .  При  изменении  одной

из  настроек  вручную  режим

управления системой климат-кон-

троля  в  автоматическом  режиме

отключается .

Режим ручного управления

     (Fan Control — управле-

ние вентилятором):  нажимайте

или  нажмите  и  удерживайте

кнопки на панели управления си-

стемы  климат-контроля  пассажи-

рами заднего сиденья или кнопки

на  сенсорном  экране  для  увели-

чения  или  уменьшения  скорости

подачи воздуха .
При  нажатии  кнопки

,  когда

система  отключена,  она  будет

включена . Режим подачи воздуха

остается тем же, что был выбран

ранее .
+/−  (Temperature  Control  —

управление

температурой):

нажимайте  или  нажмите  и  удер-

живайте кнопки на панели управ-

ления  климатической  системы

пассажирами  заднего  сиденья

или  кнопки  на  сенсорном  экране

8-10    Система климат-контроля

для  регулирования  темпера-

туры  в  зоне  для  пассажиров  за-

днего  сиденья .  Для  подачи  те-

плого  или  охлажденного  воздуха

нажимайте  кнопки  «+»  или  «-»,

соответственно .

  /

  /

  (Air  Delivery  Mode

Control  —  управление  распре-

делением воздушных потоков):

нажимайте  кнопку  выбора  соот-

ветствующего режима на сенсор-

ном  экране  или  панели  управ-

ления  климатической  системы

пассажирами  заднего  сиденья

для  изменения  распределения

подачи воздушных потоков в зоне

для пассажиров заднего сиденья .

  или    (Heated  Rear  Seats  —

обогрев  сидений  для  задних

пассажиров,  при  соответству-

ющей комплектации):  нажмите

кнопку    или    для  включения

обогревателей  подушки  и  спинки

правого  или  левого  наружных

мест заднего сиденья . См . «Сиде-

нья второго ряда с электрообо-

гревом», стр. 3-13 .

Вентиляционные

Для  изменения  направления  по-

дачи  воздуха,  поступающего

через  вентиляционные решетки,

перемещайте  ручку,  располо-

женную на решетке,  вверх-вниз,



влево-вправо. С помощью кольце-

  вого регулятора можно открывать

или закрывать вентиляционные

решетки.

Рекомендации

по использованию системы

климат-контроля



●

Удаляйте  лед,  снег,  листья

и другой мусор из зоны, рас-

положенной  у  основания  ве-

трового стекла, чтобы не соз-

давалось  препятствий  для

притока  наружного  воздуха

в пассажирский салон

решетки



●

Не

загромождайте

про-

странство под передними си-

деньями для более равномер-

ного  распределения  воздуха

внутри пассажирского салона .



●

Использование

дефлекто-

ров,  не  одобренных  компа-

нией  GM,  устанавливаемых

на капот, может существенно

ухудшать  работу  системы

климат-контроля .

Перед

установкой  какого-либо  на-

ружного

дополнительного

оборудования  обязательно

проконсультируйтесь  с  авто-

ризованным дилером .



●

Не  вставляйте  какие-либо

предметы  в  жалюзи  венти-

ляции,  поскольку  это  может

привести к их повреждению .

Система климат-контроля    8-11

Запасные части

Фильтрующий элемент

воздухоочистителя

системы вентиляции

С  помощью  воздухоочистителя

предотвращается

попадание

внутрь автомобиля пыли, пыльцы

растений и других раздражителей

дыхательных путей при поступле-

нии в салон наружного воздуха .
Фильтрующий  элемент  должен

заменяться  в  ходе  планового

технического  обслуживания,  см .

«Плановое  техническое  обслу-

живание»,  стр.  11-3 .  Для  того

чтобы  определить  тип  использу-

емого  фильтрующего  элемента,

см . «Запасные части», стр. 11-10 .

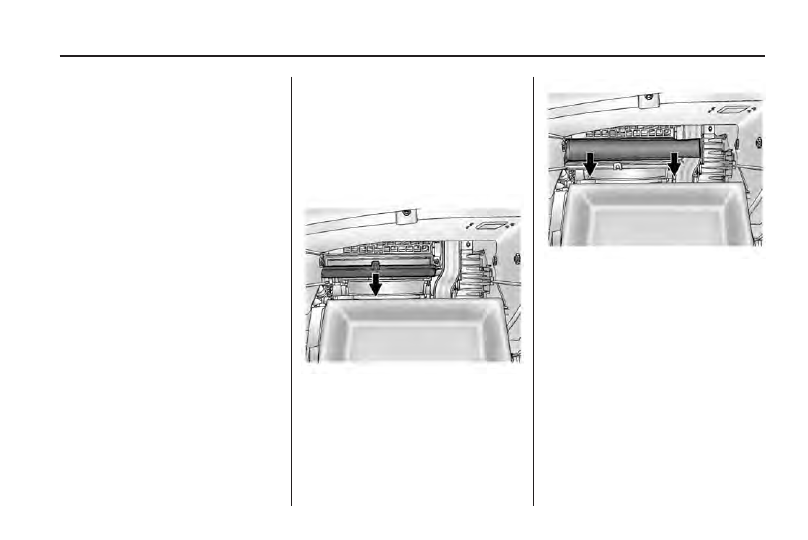

1 .  Полностью  откройте  перча-

точный ящик и выверните че-

тыре  винта,  расположенные

в  верхней  части  перчаточ-

ного ящика .

2 .  После  снятия  винтов  опу-

стите  верхнюю  часть  перча-

точного ящика .

3 .  Найдите  сервисный  лючок

для доступа к фильтрующему

элементу воздухоочистителя

системы вентиляции .

4 .  Освободите  две  защелки

крепления  крышки  сервис-

ного лючка . Откиньте крышку

лючка вниз .

5 .  Извлеките  использованный

фильтрующий элемент .

6 .  Установите новый фильтрую-

щий элемент .

7 .  Закройте крышку лючка и за-

фиксируйте ее защелками .

8 .  Установите на место верхнюю

часть перчаточного ящика .

При  необходимости  обратитесь

в  авторизованный  сервисный

центр .
