Cadillac SRX. Руководство - часть 51

Система климат-контроля    8-1

Система

климат-контроля

Система климат-контроля

Двухзонная система

климат-контроля  .  .  .  .  .  .  .  .  .  . 8-1

Система климат-контроля

для пассажиров второго

ряда сидений  .  .  .  .  .  .  .  .  .  .  .  .  . 8-7

Жалюзи вентиляции

Жалюзи вентиляции  .  .  .  .  .  .  . 8-10

Запасные части

Фильтрующий элемент

воздухоочистителя

системы вентиляции  .  .  .  .  .  . 8-11

Система климат-контроля

Двухзонная система климат-контроля

Для  управления  режимами  обогрева,  охлаждения  и  вентиляции  ис-

пользуются органы управления, расположенные на панели управления

системой климат-контроля, и сенсорный экран .

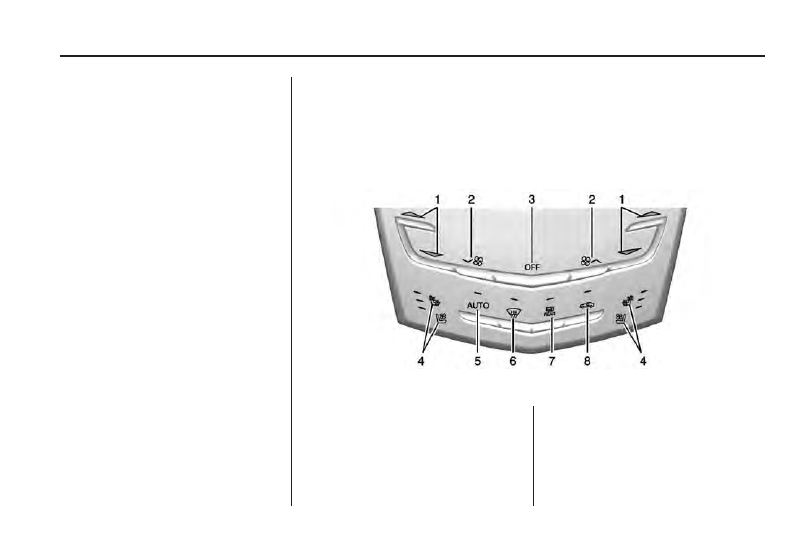

Панель управления системой климат-контроля

1 .  Регуляторы

температуры

для  водителя  и  пассажира

переднего сиденья .

2 .  Регулятор  скоростных  режи-

мов вентилятора .

3 .  OFF (выкл ., вентилятор) .

4 .  Сиденья водителя и переднего

пассажира  с  функциями  обо-

грева и вентиляции (при соот-

ветствующей комплектации) .

5 .  AUTO  (выключатель  автома-

тического режима) .

8-2    Система климат-контроля

6 .  Выключатель  режима  обо-

грева стекол .

7 .  Электрообогреватель заднего

стекла .

8 .  Выключатель режима рецир-

куляции воздуха .

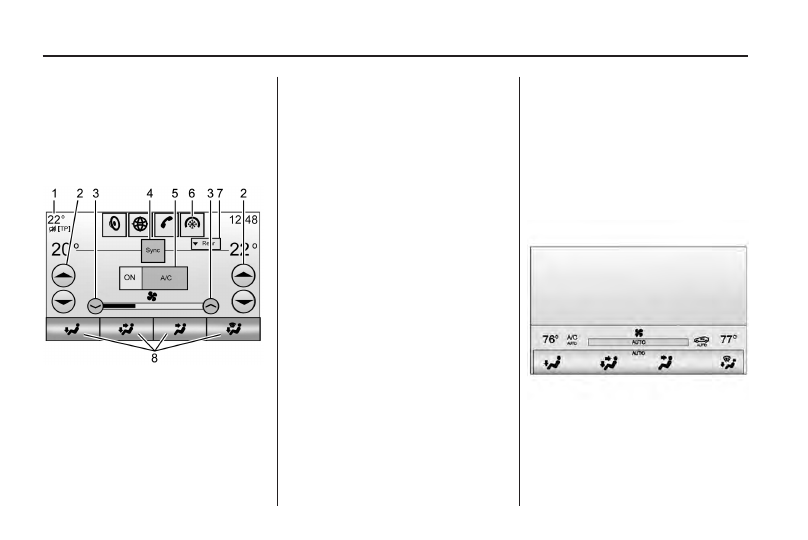

Управление климат-контролем

с помощью сенсорного экрана

1 .  Дисплей наружной температуры .
2 .  Дисплеи  значений  темпера-

туры  для  водителя  и  пасса-

жира переднего сиденья .

3 .  Регулятор  скоростных  режи-

мов вентилятора .

4 .  SYNC  TEMP  (синхронизация

настроек температуры) .

5 .  Режим A/C (кондиционер) .
6 .  Выбор режима климат-контроля

(кнопка выбора на лотке) .

7 .  Rear  (задний)  (сенсорный

экран  панели  управления

климат-контролем для пасса-

жиров заднего сиденья) .

8 .  Переключатель  режимов  по-

дачи воздуха .

Сенсорный экран системы

климат-контроля
Выбрав кнопку «CLIMATE» на на-

чальном экране информационно-

развлекательной  системы  или

кнопку на лотке приложений сен-

сорного  экрана,  можно  управ-

лять  скоростным  режимом  вен-

тилятора,

режимами

подачи

воздуха и установками синхрони-

зированного  режима  (SYNC)  ра-

боты  системы  климат-контроля .

Выбор  позиций  можно  выпол-

нять  на  первой  отображаемой

странице  в  меню  системы  кли-

мат-контроля .  См .  Руководство

пользователя  информационно-

развлекательной системы .

Сенсорный экран системы

климат-контроля

При  нажатии  кнопок  на  панели

управления  на  короткое  время

появляется экран состояния кли-

матической  системы .  В  данном

режиме можно регулировать рас-

пределение воздушных потоков .

Система климат-контроля    8-3

автоматический режим работы
Система в этом режиме автомати-

чески  управляет  скоростью  вра-

щения  вентилятора,  режимами

подачи  воздуха,  включением

и выключением системы кондици-

онирования в целях обогрева или

охлаждения  воздуха  в  пассажир-

ском салоне .
При  горящем  индикаторе  или  на-

личии  надписи  «AUTO»  на  сен-

сорном экране система находится

в  автоматическом  режиме  управ-

ления .  Если  режимы  подачи  воз-

духа или скорость вращения вен-

тилятора  регулируются  вручную,

данный светодиод гаснет и на дис-

плее  отображаются  соответству-

ющие  символы  для  настройки .

Автоматический  режим  может

отключаться  индивидуально  для

установки параметров по выбору .
Для  активации  автоматического

режима:
1 .  Нажмите кнопку «AUTO» .

2 .  Выберите значение темпера-

туры .  Подождите  некоторое

время,  чтобы  температура

стабилизировалась .  Затем

установите  значение  тем-

пературы,  при  которой  вам

будет наиболее комфортно .

Для  снижения  расхода  топлива

и  более  быстрого  охлаждения

пассажирского  салона  в  жар-

кую  погоду  может  автоматически

включаться  режим  рециркуля-

ции . При этом контрольная лампа

режима  рециркуляции  не  заго-

рается .  Нажмите

  для  вы-

бора  режима  рециркуляции;  при

повторном  нажатии  этой  кнопки

будет  выбран  режим  притока  на-

ружного воздуха .
OFF  (Fan)  (выкл.,  вентилятор):

данная  кнопка  используется  для

включения  или  выключения  вен-

тилятора .  При  этом  возможность

управления  температурой  и  рас-

пределением воздушных потоков

сохраняется .

  /    (Управление  температу-

рой для водителя и пассажира

переднего  сиденья):    значе-

ния температуры можно устанав-

ливать  отдельно  для  водителя

и  пассажира  переднего  сиденья .

С  помощью  данных  кнопок  про-

изводится  выбор  значения  же-

лаемой  температуры .  Нажмите

и  удерживайте  нажатой  соответ-

ствующую  кнопку  для  быстрого

увеличения или уменьшения зна-

чения выбираемой температуры .
SYNC  TEMP  (синхронизиро-

ванная  температура):  нажмите

«SYNC»  на  сенсорном  экране

для  приведения  всех  настроек

системы  климат-контроля  к  па-

раметрам,  заданным  для  места

водителя .  В  режиме  синхрони-

зированного  управления  пара-

метры  системы  климат-контроля

задаются  с  места  водителя .  При

установке  параметров  с  места

водителя  отображается  надпись

«SYNC», когда управление темпе-

ратурой не синхронизировано .

8-4    Система климат-контроля

Режим ручного управления

   или     (Управление вен-

тилятором):  нажимайте  кнопки

управления  вентилятором  или

кнопки  управления  на  сенсор-

ном  экране  для  увеличения  или

уменьшения  скорости  вращения

вентилятора .  Для  ускоренной

регулировки  скорости  вращения

вентилятора  нажмите  и  удержи-

вайте  нажатыми  кнопки  венти-

лятора  или  кнопки  сенсорного

экрана .  Отображается  скорость

вращения  вентилятора .  Нажатие

любой из кнопок приводит к отклю-

чению  автоматического  режима,

скоростным  режимом  вентиля-

тора  можно  управлять  вручную .

Для  перехода  в  автоматический

режим  нажмите  кнопку  «AUTO» .

Для  отключения  вентилятора

и  системы  климат-контроля  на-

жмите  и  удерживайте  нажатой

кнопку уменьшения скорости вра-

щения  вентилятора  или  кнопку

на  сенсорном  экране  до  тех  пор,

пока режим управления вентиля-

тором будет отключен .

Управление

распределением

воздушных  потоков:  при  ото-

бражении  параметров  системы

климат-контроля  нажмите  кнопку

для  выбора  желаемого  направ-

ления  подачи  воздуха .  Кнопка

с  выбранным  направлением  по-

дачи  воздуха  будет  подсвечена .

При  нажатии  любой  из  кнопок

управления

распределением

воздушных  потоков  режим  ав-

томатического  управления  рас-

пределением  воздушных  потоков

отключается  и  выбор  направле-

ния  подачи  воздуха  можно  регу-

лировать  вручную .  Для  перехода

в автоматический режим нажмите

кнопку «AUTO» .
Для  изменения  текущего  режима

подачи  воздуха  выберите  один

из следующих вариантов:

  (Вентиляция):  весь  объем

воздуха поступает к жалюзи вен-

тиляции,  расположенным  в  при-

борной панели .

  (Двухуровневый  режим):

воздух  подается  через  жалюзи

вентиляции, расположенные в при-

борной  панели,  и  через  воздухо-

воды, находящиеся возле пола .

  (В  сторону  ног):  воздух  по-

дается  через  воздуховоды,  рас-

положенные возле пола .

  (Обдув  стекол):  данный

режим  используется  для  удале-

ния влаги и конденсата со стекол .

Воздух  подается  через  возду-

ховоды,  расположенные  у  осно-

вания  ветрового  стекла  и  возле

пола .

 (Обогрев стекол):  в данном

режиме  осуществляется  уско-

ренная очистка ветрового стекла

от тумана или наледи . Воздух по-

дается через воздуховоды, распо-

ложенные у основания ветрового

стекла .

  При  нажатии  данной

кнопки включается или выключа-

ется  режим  обогрева  стекол .  Из-

менение  режима  подачи  воздуха

приводит  также  к  отключению

данного режима .
AC  Mode  (режим  кондициониро-

вания воздуха):    нажмите кнопку
