Cadillac CTS/CTS-V. Руководство - часть 74

Уход за автомобилем

9-43

Обозначе-

ния реле

Защищаемая цепь

42

Правая лампа системы

дневных ходовых огней

44

Левая лампа системы

дневных ходовых огней

(

ксеноновые)

45

Противотуманные

фары (только ксено-

новые)

48

Фары дальнего света

49

Фары ближнего света

(

ксеноновые)

53

Не используется

63

Зажигание (основной)

66

Очиститель ветрового

стекла

67

Силовой агрегат

68

Очиститель ветрово-

го стекла - высокая

скорость

Обозначе-

ния реле

Защищаемая цепь

1

Вентилятор 2 системы

охлаждения

2

Вентилятор 1 системы

охлаждения

3

Стартер

4

Электрообогреватель

заднего стекла

5

Дополнительная

электророзетка в при-

борной панели

12

Звуковой сигнал

20

Омыватель фар (только

для ксеноновых фар)

21

Вентилятор системы

охлаждения (Посл./

Парал.)

32

Компрессор кондицио-

нера

39

Насос омывателя

ветрового стекла

Предохра-

нители

(блок J)

Защищаемая цепь

6

Вентилятор 2 системы

охлаждения

7

Вентилятор 1 системы

охлаждения

8

Стартер

9

Не используется

10

Насос антиблокировоч-

ной системы

13

Не используется

14

Стояночный тормоз

с электроприводом

15

Не используется

16

Не используется

17

Электродвигатель

вентилятора климати-

ческой установки

18

Электрообогреватель

заднего стекла

37

Система регулирова-

ния жесткости подвески

Уход за автомобилем

9-44

Обозначе-

ния реле

Защищаемая цепь

9

Правый габаритный огонь

(

только для автомобилей

в экспортном исполнении)

10

Консоль/Дополнитель-

ная эл. розетка

11

Привод крышки багажно-

го отделения (седан)/за-

дние противотуманные

фонари (купе) (только

для автомобилей в экс-

портном исполнении)

Обозначе-

ния реле

Защищаемая цепь

5

Стоп-сигналы (только

для автомобилей в экс-

портном исполнении)

6

Запирание замков

7

Отпирание замков

8

Крышка лючка за-

ливной горловины то-

пливного бака (только

для автомобилей в экс-

портном исполнении)

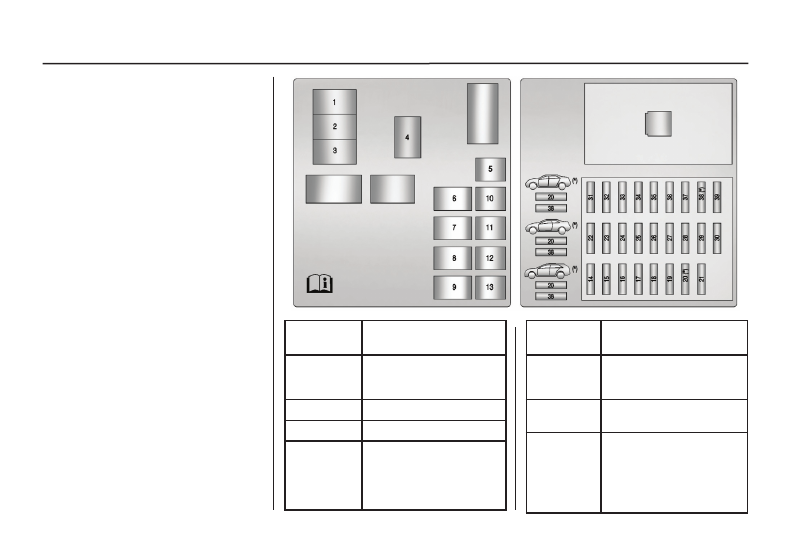

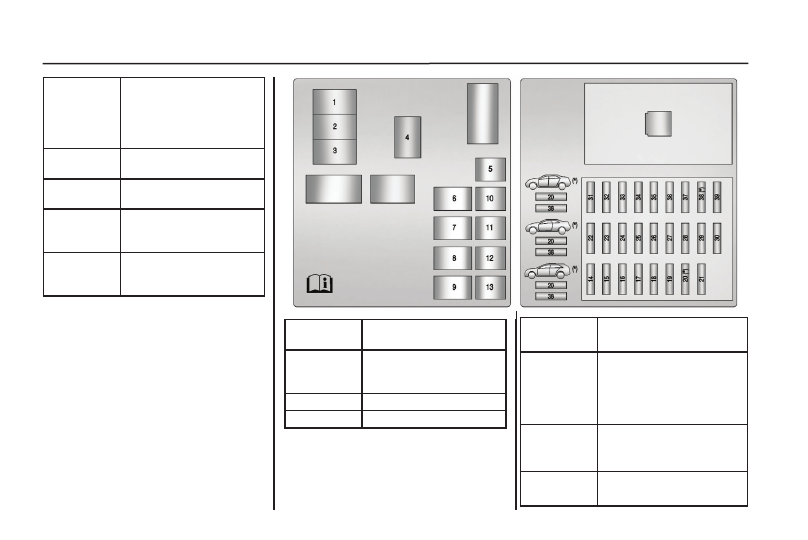

Блок предохранителей
в багажном отделении
(CTS купе и седан)

Блок предохранителей расположен

в правой части багажного отделения

сверху от аккумуляторной батареи. Для

доступа к блоку предохранителей необ-

ходимо снять крышку аккумуляторной

батареи.
Данный автомобиль может быть не

оборудован всеми указанными ниже

предохранителями, реле и электро-

приборами.

Уход за автомобилем

9-45

Мини-пре-

дохрани-

тели

Защищаемая цепь

33

Стоп-сигналы (только

для автомобилей в экс-

портном исполнении)

34

Охранная система/Универ-

сальные передатчики

35

Модуль сиденья с функ-

цией вызова и сохранения

настроек

36

Модуль двери переднего

пассажира

38

Система помощи при сме-

не занимаемой полосы

движения (только купе)

39

Усилитель

Предохра-

нители и

автоматы

защиты

цепей

Защищаемая цепь

1

Переключатель электро-

привода сиденья водителя

2

Переключатель электро-

привода сиденья передне-

го пассажира

Мини-пре-

дохрани-

тели

Защищаемая цепь

21

Вентиляционный люк

в крыше

22

Правый габаритный огонь

(

только для автомобилей

в экспортном исполнении)

23

Датчик системы управле-

ния напряжением зарядки

24

Аудиосистема (радио)

25

Система подушек

безопасности

26

Модуль системы дис-

танционного управле-

ния замками/охранной

системы PASS-Key

®

27

Громкоговорители ау-

диосистемы/ Сабвуфер

28

Система OnStar

®

 (

При

соответствующей ком-

плектации)

29

Блок управления дви-

гателем

30

Вентиляция адсорбера

31

Топливный насос

Обозначе-

ния реле

Защищаемая цепь

12

Задние габаритные

фонари

13

Левые габаритные огни

Мини-пре-

дохрани-

тели

Защищаемая цепь

14

Правые габаритные огни

15

Левые габаритные огни

16

Запирание замков

17

Консоль/Дополнительная

эл. розетка

18

Задние противотуманные

фонари/Блок управления

системами кузова (для

экспорта) (только для

автомобилей в экспортном

исполнении)

19

Привод крышки багажно-

го отделения

20

Сиденье с функцией об-

легчения посадки (только

купе)

Уход за автомобилем

9-46

Обозначе-

ния реле

Защищаемая цепь

8

Крышка лючка заливной

горловины топливного

бака (только для авто-

мобилей в экспортном

исполнении)

9

Правый габаритный огонь

(

только для автомобилей в

экспортном исполнении)

10

Консоль/Дополнитель-

ная эл. розетка

Обозначе-

ния реле

Защищаемая цепь

5

Стоп-сигналы (только

для автомобилей в

экспортном исполнении)

6

Запирание замков

7

Отпирание замков

Предохра-

нители и

автоматы

защиты

цепей

Защищаемая цепь

3

Окна с электрическими

стеклоподъемниками

4

Рулевая колонка с

электроприводом

32

Выключатель электриче-

ского стеклоподъемника

задней левой двери

37

Выключатель электриче-

ского стеклоподъемника

задней правой двери

Блок предохранителей
в багажном отделении
(CTS-V купе и седан)

Блок предохранителей расположен в

правой части багажного отделения сверху

от аккумуляторной батареи. Для доступа

к блоку предохранителей необходимо

снять крышку аккумуляторной батареи.
Данный автомобиль может быть не обо-

рудован всеми указанными ниже предо-

хранителями, реле и электроприборами.
