Уход за автомобилем

9-35

Система
электрооборудования

Перегрузки в системе
электрооборудования

Система электрооборудования данного

автомобиля оснащена предохраните-

лями и автоматами защиты электриче-

ских цепей от перегрузки.
При перегрузке электрической цепи

автомат защиты размыкается и замы-

кается, защищая цепь до тех пор, пока

величина электрической нагрузки не сни-

зится до нормального уровня или пока

не будет устранена неисправность. Это

позволяет значительно снизить вероят-

ность перегрузки электрической цепи

и возникновения пожара, вызванного

неисправностями системы электрообо-

рудования.
Предохранители и автоматы защиты

цепей защищают электрические по-

требители автомобиля.
Замените перегоревший предохрани-

тель новым, который имеет те же раз-

меры и рассчитан на ту же величину

номинального тока.
Если во время поездки возникла не-

исправность и необходимо заменить

предохранитель, используйте другой

Используемые лампы

Наружные

световые приборы

Обозначение

лампы

Противотуманные

фары

H11LL

Фонари освещения

регистрационного

знака

W5WLL

Задние габаритные

фонари

WY5W

Для замены ламп, не включенных

в данный перечень, обратитесь

в авторизованный сервисный центр.

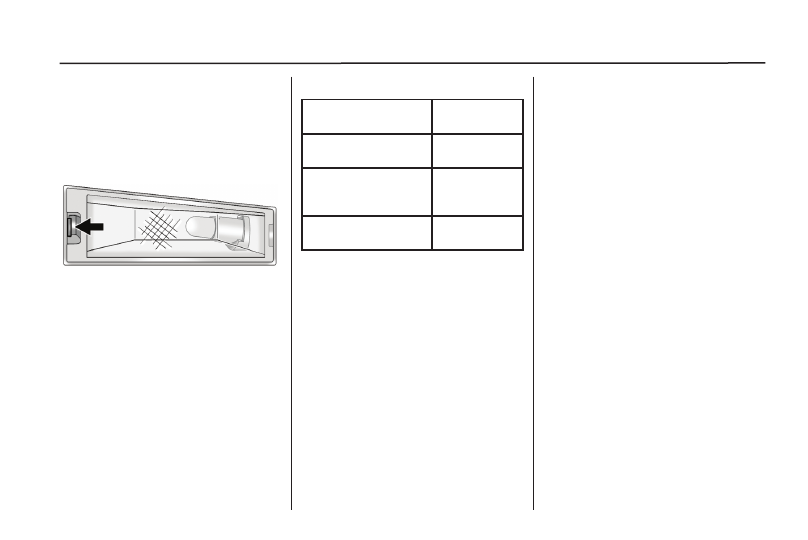

Лампы фонарей освеще-
ния регистрационного
знака

Для замены одной из ламп освещения

регистрационного знака выполните

следующее:

1.

Нажмите на защелку, чтобы

снять лампу фонаря освещения

регистрационного знака.

2.

Для снятия потяните фонарь вниз.

3.

Поверните патрон лампы против

часовой стрелки и извлеките его.

4.

Потяните лампу на себя, чтобы

снять ее.

5.

Вставьте новую лампу в патрон.

6.

Для установки фонаря освещения

регистрационного знака выполните

пункты 1-3 в порядке, обратном

порядку снятия.

Уход за автомобилем

9-36

можно временно взять из другого гнез-

да. При первой возможности верните

данный предохранитель на место.
Для идентификации и проверки ис-

правности предохранителей, автоматов

защиты и реле, см. «Блок предохра-

нителей в моторном отсеке (CTS
купе и седан)», стр. 9-36

или «Блок

предохранителей в моторном от-
секе (CTS-V купе и седан)», стр. 9-40;

и «Блок предохранителей в багажном

отделении (CTS купе и седан)», стр.
9-44

или «Блок предохранителей

в багажном отделении (CTS-V купе
и седан)», стр. 9-46.

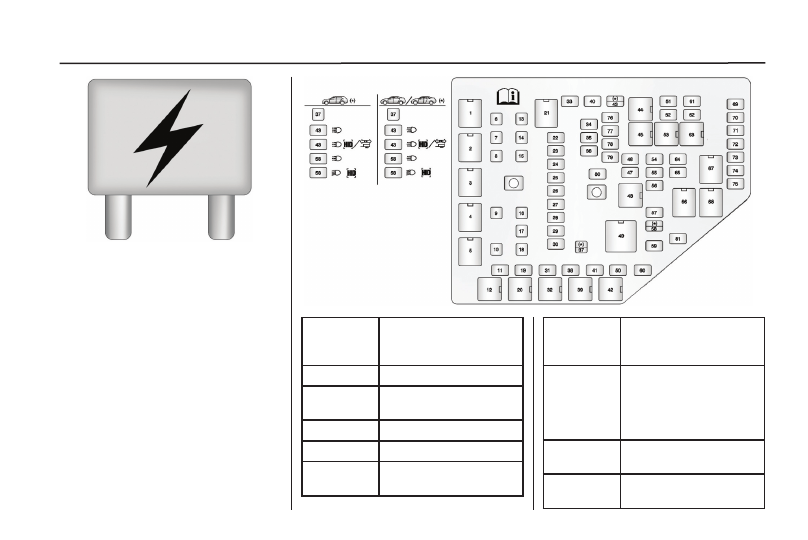

Блок предохранителей
в моторном отсеке (CTS
купе и седан)

Данный блок предохранителей на-

ходится в моторном отсеке со стороны

водителя.

очищайте рычаги и щетки ото льда и

плотного снега.
Если перегрузка электрической

цепи вызвана неисправностью

системы электрооборудования, а не

наличием плотного снега и льда, эту

неисправность необходимо устранить.


Предохранители
и автоматы защиты цепей

Электрические цепи данного автомоби-

ля защищены от короткого замыкания

с помощью предохранителей, автома-

тов защиты цепи и плавких вставок.

Это позволяет значительно снизить

вероятность возникновения повреж-

дений, вызываемых неисправностями

электрооборудования.
Внимательно осмотрите серебристую

полоску, находящуюся внутри предо-

хранителя. Если полоска разрушена

или расплавилась, предохранитель

необходимо заменить. Убедитесь

в том, что новый предохранитель

имеет те же размеры и рассчитан на

ту же величину номинального тока, что

и неисправный.
При необходимости предохранитель

с той же номинальной величиной тока

предохранитель, рассчитанный на ту

же величину номинального тока. Вы-

берите устройство, без которого можно

продолжать движение, и используйте

соответствующий предохранитель.

Электрические цепи фар

Перегрузка электрической цепи может

привести к самопроизвольному вклю-

чению и выключению фар, а в некото-

рых случаях они не будут включаться

вообще. Если фары самопроизвольно

включаются и выключаются или не

включаются вообще, то при первой

возможности необходимо проверить

исправность соответствующих электри-

ческих цепей.

Очиститель ветрового стекла

Если электродвигатель очистителя

стекла перегревается из-за наличия

большого количества снега или льда,

очиститель прекращает работать до тех

пор, пока электродвигатель не охладит-

ся, а затем начинает работать снова.
Хотя электрическая цепь и защищена

от перегрузки, перегрузка из-за на-

личия большого количества снега или

льда может вызвать повреждение ры-

чажного механизма стеклоочистителя.

Перед включением стеклоочистителя

Уход за автомобилем

9-37

Мини-пре-

дохрани-

тели

Защищаемая цепь

25

Система автоматическо-

го управления головным

освещением (только для

автомобилей с ксеноно-

выми фарами)

26

Блок управления

системами кузова - 5

27

Блок управления

системами кузова - 4

Мини-пре-

дохрани-

тели

Защищаемая цепь

11

Не используется

19

Антиблокировочная

система (ABS)

22

Дисплей

23

Не используется

24

Блок управления

системами кузова - 1

Для доступа к предохранителям подни-

мите крышку блока предохранителей.
Данный автомобиль может быть не

оборудован всеми указанными ниже

предохранителями и реле.
Важно: Не допускайте попаданий
жидкостей на компоненты системы
электрооборудования автомобиля,
это может привести к их поврежде-
нию. Всегда закрывайте компоненты
системы электрооборудования авто-
мобиля крышками.

Уход за автомобилем

9-38

Мини-пре-

дохрани-

тели

Защищаемая цепь

54

Питание (Модуль иммо-

билайзера, переключа-

тель зажигания)

55

Не используется

56

Очиститель ветрового

стекла

57

Правая лампа ближ-

него света (только

ксеноновые)

58

Лампы дневных ходо-

вых огней (кроме ксе-

ноновых), левая лампа

ближнего света (только

ксеноновые)

59

Правая лампа дневных

ходовых огней (только

ксеноновые), лампа

правого указателя по-

ворота прицепа (только

для автомобилей в экс-

портном исполнении)

60

Дополнительная

электророзетка

в приборной панели

Мини-пре-

дохрани-

тели

Защищаемая цепь

41

Компрессор

кондиционера

43

Лампы ближнего света

дневных ходовых

огней (не ксеноновые),

левые лампы днев-

ных ходовых огней

(

ксеноновые), левая

лампа указателя пово-

рота прицепа (только

для автомобилей в экс-

портном исполнении)

46

Левая фара дальнего

света

47

Правая фара дальнего

света

50

Правая лампа дневных

ходовых огней, насос

омывателя стекол

51

Система подушек

безопасности,

Переключатель

зажигания

52

Блок управления дви-

гателем, Блок управле-

ния АКП (зажигание)

Мини-пре-

дохрани-

тели

Защищаемая цепь

28

Система навигации

29

Система полного при-

вода

30

Блок управления

коробкой передач (ак-

кумуляторная батарея)

31

Звуковой сигнал

33

Левая фара ближнего

света (кроме ксеноно-

вых фар)

34

Не используется

35

Блок управления си-

стемами кузова - 3

36

Блок управления си-

стемами кузова - 2

38

Омыватель фар (только

для ксеноновых фар)

40

Правая фара ближнего

света (кроме ксеноно-

вых фар)
