BYD G3. Service Manual - part 3

BYD G3 AUTO Owner’s Manual





30

Airbag Triggering Conditions



The  airbag  is  designed  to  be  triggered
under  the  following  conditions:  severe
frontal  collision  accidents  and  some
special collision accidents.

In  case  of  minor  front  collision,  side
collision,  rear  collision  or  roll-over,

generally  airbag  system  won’t  be
triggered.  In  such  accidents,  the  seat
belt,  if  fastened,  can  protect  the  driver
and passenger in the normal way.

The  decisive  factor  for  triggering  the
airbag  system  is  the  result  of  judgment
through

comprehensive

intelligent

comparison  of  the  deceleration  curve,
which  is  produced  in  a  collision  and
acquired  by  the  electronic  control  unit
(ECU), with the set value. If the signals,
such  as  deceleration,  produced  and
detected in the collision is lower than the
set  reference  value  in  the  ECU,  the
airbag  won’t  be  triggered  even  though
the  car  may  have  been  severely
deformed in the accident.

ECU  setting  of  BYD airbag  system  has
taken  various  common  misuse  and
domestic  road  conditions  into  full
consideration. However, as causes and
conditions of crashes are widely variable,
for  the  sake  of  your  safety,  please
strictly  abide  by  this  manual  to  use  the
car

correctly

and

avoid

misuse;

otherwise, the expected protection effect
of the airbag cannot be ensured.



Protection Principle of Airbag



Once the airbag system is triggered, air
will  be  immediately  inflated  into  the
airbag  and  make  it  expand  rapidly  in
front  of  the  driver  and  the  passenger.
The occupants will fall into the expanded
airbag and the forward inertia is reduced,
thereby reducing the severity of injury to
their heads, necks and chests.

The specially designed airbag can, after
expansion,

absorb

energy

when

pressed  by  the  body  of  the  driver  and
the  passenger  in  an  accident,  and
discharge the air out at a certain rate so
as  to  reduce  the  force  applied  by  the
airbag  on  the  occupants,  further
relieving injuries to them. After accident,
the airbag is deflated as air in the bag is
discharged,  so  the  front  view  of  the
driver is not affected.

The  airbag  can  be  expanded  within  a
few  fractions  of  a  second  so  as  to
provide  extra  protection  for  the  driver
and the passenger in accidents.

Airbag  expansion  can  produce  a rather
loud  noise  but,  in  general,  won’t  cause
injuries  (the  possibility  of  ear ringing  or
temporary  deafness  exists,  but  these
problems  can  recover  soon).  The  gas
produced  in  deployment  of  the  airbag
may have some smell but  won’t  lead to
occupant  poisoning.  Normally  a  little
smoke will be emitted after the airbag is
deployed. This is not indication of a fire,
so please do not worry about it.

BYD G3 AUTO Owner’s Manual





31

Conditions to Trigger Airbag









● In case of the conditions described
in the figures above, SRS airbag may
be deployed.


●  If  the  car  is  subject  to  severe
impact  from  the  bottom,  SRS  airbag
may be deployed.

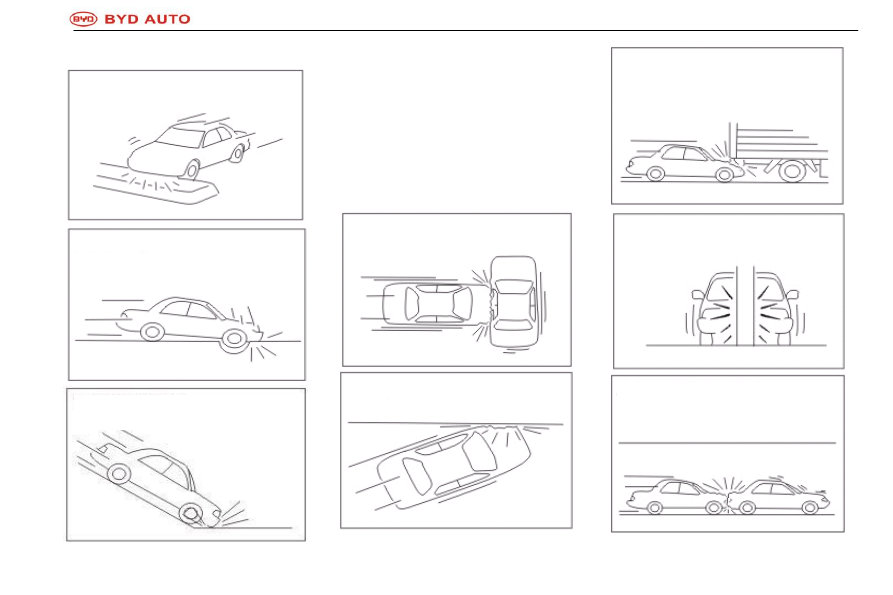

Conditions  That  Cannot  Trigger
Airbag












Hit  bulges  on  the  side  of  the  road,
safety strips or stones on the street.

Hit a deeper pit.

Come  into  contact  with  the  ground
on the way down.

Suffer from being hit on its side by
other cars.

Knock into a wall laterally.

Hit under a truck.

Hit  a  cement  pillar,  tree  or  other
slender objects.

Suffer from a rear-end collision.

BYD G3 AUTO Owner’s Manual





32





● In case of the conditions described
in the figures above, SRS airbag may
not be deployed.


Note

●  The  airbag  is  designed  to  match
certain vehicle models, any variation
in  suspension,  tire  size,  bumper,
chassis

and

other

original

equipments may adversely affect the
function  of  the  airbag.  In  addition,  it
is  strictly  prohibited  to  apply  any
airbag parts to other vehicle models;
otherwise  it  might  lead  to  airbag
system  failure,  resulting  in  personal
injuries.

● In driving, please wear the seat belt
properly  and  maintain  a  correct
sitting  posture.  In  driving,  if  you  do
not  wear  the  seat  belt  and  lean
forward or sit in an incorrect posture,

airbag  deployment  may  increase  the
risk of injuries in accidents.

● It’s very important for the driver to
maintain a  distance  of  at  least  25cm
between  the  chest  and  the  steering
wheel,

which

allows

maximum

protection when the airbag system is

triggered.  That  is  to  say,  it’s
necessary  to  adjust  the  front  seats
and  the  headrest  according  to  the
figure of each  occupant;  in addition,

the  driver’s  arms  shall  only  bend
slightly, stretching nearly straight.

● Do not paste or cover the surface of
the steering wheel  lid  or  the  surface
near  the  airbag  on  the  right  of  the
instrument  panel  with  any  objects;
and do not make any other decorative
treatment  at  such  places.  There  two
places shall be cleaned only with dry
or  slightly  wetted  cloth,  and  it  is
prohibited to knocked at such places
violently.

● It is prohibited to let child sit in the
front  seat  without  protection.  If  a
collision  triggers  the  air  bag,  the
child  passenger  may  get  seriously
injured or even killed.

●  Don’t  leave  any  person,  animal  or
object  between  the  driver/front  seat
passenger

and

the

air

bag

deployment  range.  It  is  extremely
dangerous for an adult to hold a child

on the lap.

●  Any  accessories,  such  as  phone
holder, cup holder and ashtray, shall
not be installed on airbag decoration
lid  or  within  airbag  deployment
range.

Otherwise

in

airbag

deployment  there  may  be  increased
risk of personal injury.

● Don’t make any modification to any
part  of  the  airbag  system,  including
labels.

●  All  operation  to  the  airbag,
including  removal  of airbag  required
for  repairing  other  parts  (such  as
detachment  of  the  steering  wheel),
can only be made by BYD authorized
service stations.

●  The  airbag  system  must  be
replaced in a BYD authorized service
station within 15 years as of the date
of

delivery

(manufacture

date

indicated in the quality certificate and
Repair  Manual).  If  the  airbag  is
replaced  before that  date,  it shall  be
recorded in the Repair Manual.

protection in one  accident. Once the
air  bag  is  triggered  or  damaged,  the
system must be replaced.

●  Please  hand  over  all  material
supplied  with  the  car  to  the  next
owner when transferring the car.
Please  note  that  if  the  airbag  is

The car rolls.

BYD G3 AUTO Owner’s Manual





33

disabled,  the  material  shall  be
handed  over  to  the  next  owner  as
well.

●  When  disposing  the  car  or  the
airbag  system  parts,  please  comply
with  applicable  safety  regulations
and

disposal

procedures.

BYD

service

stations

have

a

good

knowledge  of  these  regulations  and
the  detailed  disposal  procedure  is
also available on Repair Manual.

●  The  air  bag  system  has  strong
resistance

capacity

against

the

surrounding

electromagnetic

interference.

However,

to

avoid

accidents,  please  do  not  use  the
vehicle  beyond  the  electromagnetic
environment  specified  by  national
laws.

●  The  airbag system  of  BYD  G3 has
taken  various  misuses  and  road
conditions  into  full  consideration.
However, avoid serious impact at the
bottom  of  the  car  and  do  not  drive
toughly  in  poor  road  conditions  in
order to prevent accidents.



Disable Airbag

According  to  applicable  regulations,
airbags  for  the  driver  and  the  front
passenger  can  only  be  disabled  in  the
cases below:
● When it is impossible to keep a 25cm

distance  between  the  center  of  the
steering  wheel  and  the  chest  of  the
driver  even  though  the  driver  seat  is
adjusted properly.

● When special equipment  needs to be

installed  for  the  disabled  within  the
range of the steering wheel.

● When  adjustment  of  the  front  seat  is

required for specific reasons, the seat
cannot be kept within the scope set by
the manufacturer.

Disabling  of  the  airbag system  shall  be
conducted by a BYD authorized service
station. After a certain airbag is disabled,
the  BYD  authorized  service  station  will
paste  a  label  on  the  corresponding
position  and  make  a  record  in  Repair
Manual.










Tips

If the air bag system needs to be
disabled  on  special  occasions,
please  have  it  done  in  a  BYD
authorized

service

station.

Otherwise,  it  may  cause  serious
injuries or death!
After disabling the airbag, please
recover  the  airbag  protection
function  in  a  BYD  authorized
service  station  as  soon  as
possible,



BYD G3 AUTO Owner’s Manual





34

Supplemental Information



● Please read this manual thoroughly. If

you  want  to sell or dismantle the car,
please  notify  the  owner  or  the
demolition  unit  that  the  car  is
equipped  with  airbag  system,  and
recommend them  to read the manual
carefully.



●  After  the  airbag  system  is  deployed,

please  don’t  touch  any  part  of  the
airbag  module  to  avoid  burning,  and
ask a BYD authorized service station
to remove it. Once the air bag system
has  deployed,  please  install  a  new
airbag system as soon as possible.



●  The  airbag  system  only  functions  in

case  of  serious  frontal  collisions.  It
doesn’t  mean  that  the  airbag  system
has problems when it doesn’t respond
to

the

collision,

but

improper

maintenance or failure to repair faulty
parts

may

affect

the

normal

performance of the airbag system.












If  any  of  the  following  cases,  please
contact BYD service station:

● SRS Airbag is inflated.

●  There  is  collision  at  the  front  part  of

the  car  (dashed  part  in  the  figure
above) which is not severe enough to
trigger the deployment of the airbag.

● Cushion of steering wheel or cover of

front passenger airbag (dashed part in
the  figure  above)  is  scratched,
cracked or has other damage.








Steering Wheel






To  change  angle  of  steering  wheel,
hold  the  steering  wheel  and  press
down  the  steering  wheel  adjusting
handle, then adjust the steel wheel to
desired  angle  and  finally  release the
handle.


Tips

●  Do not  adjust  steering wheel in

driving.  It  may  cause  wrong
operation of the car and result in
an accident.

●  After  adjustment,  shake  the

steering wheel to make sure it is
locked firmly.



BYD G3 AUTO Owner’s Manual





35

Steering

Wheel

Main

Switch

(optional)



Under  Radio  mode,  press  ―

‖

and  ‖

‖  on  the  main  switch  of  the

steering  wheel  to  search  for  radio
channel;  press ―MUTE‖  button  for  mute
mode.
Outer Rearview Mirrors






Adjust  the  outer  rearview  mirrors  to
an angle where you can just see side
view of the car.


Tips

●  Do not  adjust  rear-view  mirror
in  driving.  It  may  cause  wrong
operation of the car and result in
an accident.



Outer Rear-view Mirror Controller







Adjust  the  rear-view  mirror with  this
switch.
1. Selection switch

– it is used to select

which rear-view mirror shall be adjusted.

Press the switch to select L (left) or R
(right).

2.  Control  switch

–  it  is  used  to  adjust

the rear-view mirror.

Press switch as per your demand.

When ignition switch is at ―ACC‖ or ―ON‖,
you can adjust the mirror.



Note

If  the  rear-view  mirror  is  frozen,  do
not  manipulate  the  controller  or
scrape  the  surface  of  the  rearview
mirror.  Use  a  spraying  deicer  to
remove the ice on the surface of the
rearview mirror.



Inner Rearview Mirror







Adjust the inner rearview mirror to an
angle where you can just see the rear
of the vehicle in it.
In  night  driving,  you  can  adjust  the
adjusting rod toward yourself to weaken
the  dazzle  caused  by  headlights  of  the
following vehicle.
Daytime driving

——the rod is in position

1.
At this position, reflection in the rearview
mirror has good clarity.
Night driving

——the rod is in position 2.

Note  that  the  rearview  clarity  may  be
reduced by some extent to weaken glare
at night.
Inner  rearview  mirror  has  direction
indication  function  (optional),  which  will
activated when:
Ignition switch is on ACC/ON position.

BYD G3 AUTO Owner’s Manual





36

Power Sunroof (optional)







Sliding






Tilting


Use  the  switch  beside  the  front
interior light to operate the sunroof.

The ignition switch shall be on ―ON‖.
The  guard  plate  of  sunroof  can  be
opened/closed manually.

Sliding
Open‖ press ―SLIDE‖ side of the switch.
The  sunroof  guard  plate  will  open
together with the roof.
Close:  press  the  opposite  side  of

―SLIDE‖ of the switch.
As preventive measure, the roof will stop
at  semi-close  position  before  closing
completely.  So  you  shall  press  the
switch for a second time after releasing
it to close the roof completely.

Tilting

Tilt upwards: press ―UP‖ side of the
switch.
Tilt downwards: press the opposite side
of ―UP‖ of the switch.
You can stop the  power sunroof at any
desired  position.  The  roof  will  move
when  you  press  down  the  switch  and
stop when you release the switch.



Tips

●  In  driving,  any  part  of  the  body,
such  as  head,  hand,  shall  be  kept
away  from  sunroof  when  it  is  open.
Otherwise,  severe  injury  may  be
caused  in  emergency  braking  or
accident.

●  Before  closing  the  sunroof,  make
sure that no part of the body, such as
head, neck and hand, will be trapped,
or it may cause severe injury.
●  When  the  intelligent  key  is  left  in
the  car,  do  not  let  any  passenger
(especially  child)  stay  in  alone.
Otherwise he/she may be trapped by
sunroof

when

operating

it.

Unattended  passenger  (especially
child)  is  exposed  to  severe  danger
under this condition.











BYD G3 AUTO Owner’s Manual





37

Chapter 1

Section 4



Operation of Instruments and Controllers


Lighting, Wiper, Defroster and Others



Headlight and Turn Signal Lights ...................................................................... 38
High Mount Brake Light ..................................................................................... 40
Emergency Light ................................................................................................ 40
Front Fog Light (optional) .................................................................................. 41
Rear Fog Light and Headlight Adjustment ........................................................ 41
Rear Interior Light............................................................................................... 42
Front Interior Light(With sunroof control switch)............................................... 42
Front Interior Light(Without sunroof control switch) ......................................... 43
Front Windshield Wiper and Washer ................................................................ 43
Rear Windshield Defroster................................................................................. 44







BYD G3 AUTO Owner’s Manual





38

Headlight and Turn Signal Lights
(When auto light control is not
available)





Headlight

Turn  on  the  following  lights:  rotate
headlight/ turn signal light knob.

Position  1

–  width-indicator  lights,

number  plate  light  and  combination
instrument background light, etc.
The green indicator on the combination
instrument

indicates

that

the

width-indicator lights are turned on.
Position  2

–  headlight  and  all  above

mentioned lights.


Buzzer Light Indicator

If  you  open  driver’s  door  when  the
width-indicator  lights  are  turned  on,  the
buzzer  will  give  warning  reminding  you
to turn off the lights.


Note

To  prevent  the  battery  from  over
discharge, when the engine is not
running, do not keep lights on for
long time.






High/Low  Beam

–  rotate  the  light

adjustment  knob  to  headlight  gear,  to
use low beam, push the rod to position 2;
to use high beam, turn on the headlight
and push the rod downwards (position 3)
to  the  side  away  from  the  steering

wheel.
The  blue  indicator  for  high  beam
headlight on the combination instrument
indicates  that  the  headlights  are  turned
on.

Headlight

High

Beam

Flashing

(position  1)

–  push  the  rod  upwards

(position 1), when releasing the rod, the
high beam flashing will be turned off.
The  blue  indicator  on  the  combination
instrument indicates that the high beam
headlights are turned on.
Turning  the  knob  to  ―OFF‖  can  also
make the high beam headlights flash.






BYD G3 AUTO Owner’s Manual





39

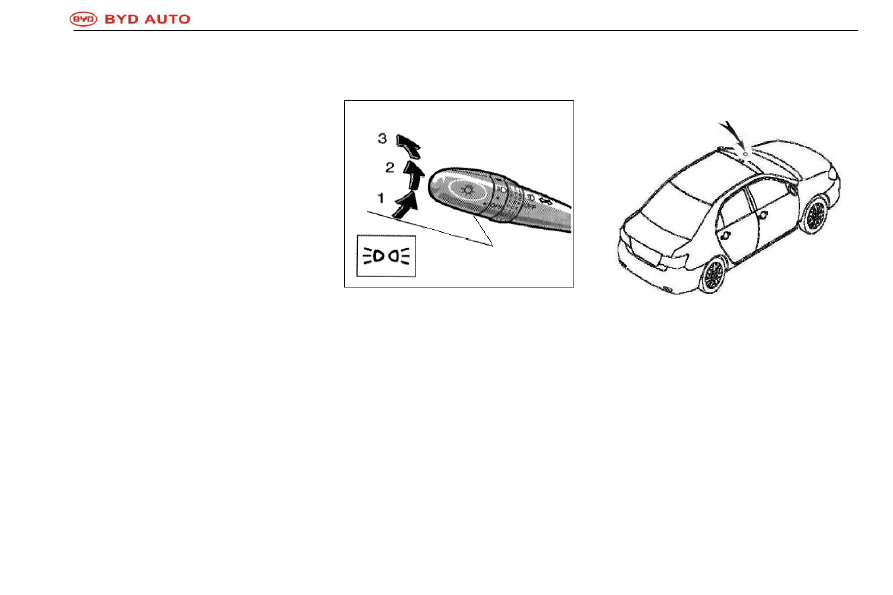

Turn Signal Lights

To give out turn signal, push the light
handle forward/backward  to  position
1.

The ignition switch shall be on ―ON‖.

After  the  vehicle  has  finished  turning,
the  handle  will  reset  to  its  original
position  automatically;  but  in  lane
changes, you must reset it manually.

To give out lane change signal, push the
handle  upwards/downwards  to  position
2 and hold there.

If  the  green  turn  signal  indicator on  the
combination  instrument  flashes  at  a
higher speed than normal, it means front
or rear turn signal bulb is burnt out.




Headlight and Turn Signal Lights
(if auto light control system is
available)






Headlight
Turn  on  the  following  lights:  rotate
light adjustment knob.
Position  1

–  width-indicator  lights,

number  plate  light  and  combination
instrument background light, etc.
The green indicator on the combination
instrument

indicates

that

the

width-indicator lights are turned on.
Position  2

–  headlight  and  all  above

mentioned lights.
Position 3 (―Auto‖) – headlight and/or all
light (same with position 2)
These lights will turn on/off according to
environment brightness automatically.

If  you  need  to  turn  on  lights  when
entering  dark  places,  such  as  tunnel,
garage, rotate the light adjustment knob
to position 2 to turn on headlight.





Illumination  intensity  sensor  is  located
on the top of driver’s instrument panel.
Do not leave any objects within this area
or  stick  any  object  on  the  windshield
around  this  area  to  avoid  shutting  light
from the sensor.
If  you  open  driver’s  door  when  ignition
switch is on ―ACC", ―LOCK‖ or removed
and when headlight switch is turned on,
the headlights  will go out automatically.
To  turn  on  the  light  again,  turn  the
ignition  switch  to  ―ON‖  and  turn  on  the
headlight switch. If the car will be parked
for over one week, make sure headlight
switch is turned off.

BYD G3 AUTO Owner’s Manual





40

Note

To  prevent  the  battery  from  over
discharge, when the engine is not
running, do not keep lights on for
long time.






High/low beam

– to use high beam, turn

on  the  headlight  and  push  the  handle
outwards (position 1). To use low beam,
push the handle to yourself (position 2).

The  blue  indicator  for  high  beam
headlight on the combination instrument
indicates  that  the  headlights  are  turned
on.

High Beam Headlight Flashing (position
3)

–  push  the  handle  backwards  fully.

When release the handle, the headlight
will be turned off.

Turning  the  knob  to  ―OFF‖  can  also
make the high beam headlights flash.







Turn Signal Lights
To  give  out  turn  signal,  push  the
headlight/turn

signal

light

handle

upwards/downwards to position 1.
The ignition switch shall be on ―ON‖.
After  the  vehicle  has  finished  turning,
the  handle  will  reset  to  its  original
position  automatically;  but  in  lane
changes, you must reset it manually.
To give out lane change signal, push the
handle  upwards/downwards  to  position
2 and hold there.
IF the green turn signal indicator on the
combination  instrument  flashes  at  a
higher speed than normal, it means front
or rear turn signal bulb is burnt out.

High Mount Brake Light



When you step on brake pedal, the light
will  be  turned  on  together  with  the  rear
brake light, giving warning that the car is
in braking to prevent accidents.


Emergency Light







To  turn  on  emergency  light,  press
down this switch.
All turn signal lights will turn on and flash.
To  turn  the  lights  off,  just  press  this
switch.
When you had to park the car at a place
where  parking  may  cause  an  accident,
you shall turn on the emergency lights to
give warning to other drivers.
Try to park the car far away from road.
When  emergency  lights  are  turned  on,
switch  for  turn  signal  lights  do  no
function.



BYD G3 AUTO Owner’s Manual





41

Note

To  prevent  the  battery  from  over
discharge, when the engine is not
running,  do  not  leave  the  switch
at ON position on for long time.



Front Fog Light (optional)







To turn on the front fog lights, rotate
the

ring

knob

around

the

headlight/turn  signal  light  switch
handle.  When width-indicators lights
are turned on, the front fog lights will
also be turned on.

The  front  fog  light  indicator  on  the
combination  instrument  indicates  that
the front fog light is turned on.

Rear

Fog

Light

and

Headlight

Adjustment





To turn on rear fog lights, press down
this  switch.  Rear  fog  light  will  be
turned on in the following cases:

When  front  fog  lights  are  turned  on

–

when  headlight  or  width  indicator  lights
are turned on, the rear fog lights will be
turned on.

When front fog light switch is turned off

–

when  the  headlights  are  turned  on,  the
rear fog lights will be turned on.
When rear fog lights are turned on, the
rear  fog  light  switch  on  the  instrument
panel will give out light.

When  headlights  are  turned  off,  even  if
you  turn  on  the  headlight  switch  again,
the rear fog lights won’t be turned on.

When all other lights are turned off, rear
fog  lights  will  go  out  automatically.  To
turn  on  the  rear  go  lights,  press  the
switch  again  under  the  condition
mentioned above.

Headlight  beam  direction  adjustment
knob  can  be  used  to  adjust  the  beam
direction  according  to  the  actual  load
state of the car.

5  positions  are  available  on  the
adjustment knob.


Passenger and Cargo Load
in the Car

Knob

Position

Passengers

Trunk load

Driver

N/A

0

Driver + front

passenger

N/A

0

All seats are

occupied

N/A

0.5

All seats are

occupied

Max. trunk

load

2

Driver

Max. trunk

load

3



BYD G3 AUTO Owner’s Manual





42

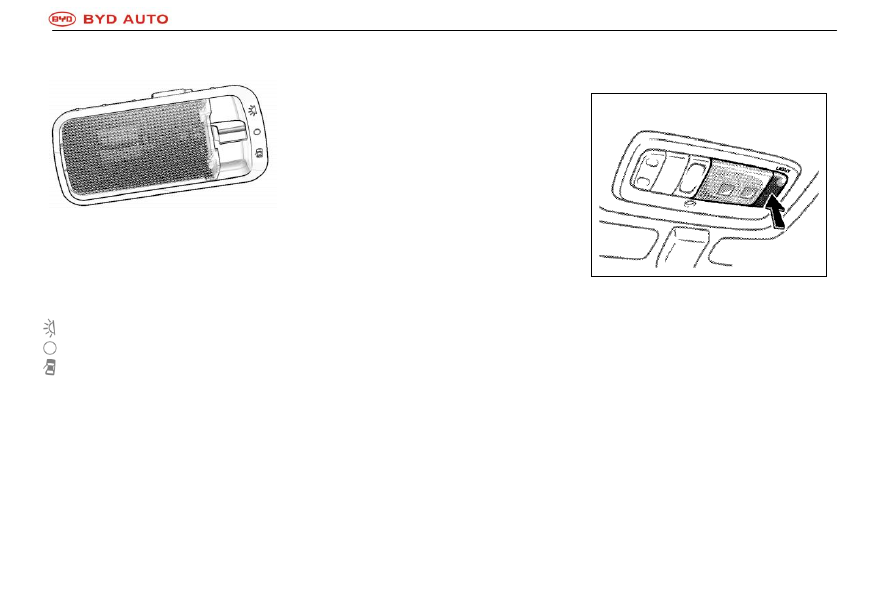

Rear Interior Light






Slide  the  switch  when  you  need  to
turn on rear interior light.

The following positions are available on
the rear interior light switch:


  - Always on

  - Off

  - Turn on the  light  when any door is

open.  When  all  doors  are  closed,  this
light will go out.


Lighting Access System
When the switch is at ―DOOR‖ position,
the  light  will be  turned on if any  door is
opened. When all doors are closed, the
light will remain on for some 30 seconds
before going out.
But  in  the  following  cases  the  light  will
go out immediately:
● When ignition switch is at ―ON‖ and all
doors are closed.
● Using wireless remote control to close
and lock all doors.
When  all  doors  are  unlocked  with
wireless  remote  control,  rear  interior
light  and  ignition  switch  indicator  light
will  remain  on  for  some  30  seconds
before going out.
To  enable/disable  this  function,  please
refer to section 1-

2 ―Settings of Optional

Functions

‖.





Front  Interior  Light(With  sunroof
control switch)







To  turn  on  front  interior  light,  press
the  switch.  To  turn  off  front  interior
light, press the switch again.

BYD G3 AUTO Owner’s Manual





43

Front  Interior  Light(Without  sunroof
control switch)







●  Functional  positions  of  front  reading
light switch is shown in the figure above.

Front Windshield Wiper and Washer



This  switch  is  used  to  control  the
operation  of  front  windshield  wiper  and
washer, with 5 functional positions:



MIST: Mist mode
OFF: turn off the wipers and washers
INT: intermittent operation
Low:  continuous  operation  at  low
speed
HI: continuous operation at high speed
To  select  a  functional  position,  just
push

the

control

handle

upwards/downwards.
At LO and HI mode, the wiper will wipe
continuously.

To set the wiper to MIST mode, push the
control  handle  upwards  from  OFF
position.  The  wiper  will  wipe  at  high
speed  until  you  release  the  control
handle.  In  this  way  the  windshield  can
be cleaned quickly.
At  INT  mode,  the  wiper  will  wipe  once
each  3-4 seconds,  which  is  suitable  for
lightly rainy days.



To  spray  cleanser,  push  the  control
handle  to  yourself.  The  cleaner  will
spray  cleanser  with  the  wiper  wiping.
When  releasing  the  switch,  the  cleaner
stops  spraying  cleanser  and  the  wipers
stop after several cycles.
In  freezing  weather,  before  using
cleaner  you  shall

warm  up  the

windshield  with  defroster,  which  can
prevent  the  cleanser  from  freezing  on
windshield and affecting the front view.



Note

When  the  windshield  is  dry,  do
not use wiper or the glass may be
scratched.


[Add Cleanser]
If  the  cleaner  does  not  function,  the
cleanser  tank  may  be  empty.  Please
check the cleanser level. If the cleanser
level  is  below  ―LOW‖  mark,  you  shall
refill the cleanser.

BYD G3 AUTO Owner’s Manual





44







Remove the fill cap of cleanser tank, and
check  the  cleanser  level  on  the  fluid
level  gauge    If  the  level  is  near ―LOW‖
mark,  please  add  cleanser  until  it
reaches  ―HI‖  mark  on  the  fluid  level
gauge.

The  cleanser  added  shall  be

windshield  glass  cleanser,  if  it  is  not
available  you  can  use  clean  water  as
substitute.  But  in  cold  region  you  shall
use  windshield  glass  cleanser  with
anti-freezing agent It is available in BYD
service  stations  and  most  auto  part
stores.  For  mixing  ratio  of  water  and
anti-freezing  agent,  please  refer  to
manufacturer’s instructions.



Note

Please  adjust  the  concentration  of
the

cleanser

according

to

the

external  temperature.  With  improper
concentration,  the  cleanser  may
freeze  on  the  windshield  and  affect
the driver's view, and the cleanser in
the tank may also freeze.
Do  not  use  engine  cooling  fluid  as
cleanser,  which  may  cause  damage
to the paint of the car.

Rear Windshield Defroster








To  remove  fog  or  frost  on  the  rear
windshield, please press this switch.



The ignition switch shall be on ―ON‖.
The slim heating wire at the internal side
of  the  rear  windshield  will  make  the
glass clear quickly. The indicator will be
turned on, indicating that the defroster is
in working.
Press the switch again and the defroster
will be turned off.
When an auto AC controller is installed,
the system will be turned off
automatically after the defroster
operates for some 15 minutes.
After the rear windshield becomes clear,
make  sure  to  turn  off  the  defroster.
Leaving  defroster  operating  for  a  long
time  will  cause  discharge  of  battery,
especially  when  the  car  is  stopped
frequently.  Defroster  is  not  intended  to
remove rain and snow.



Note

◆  When  manual AC  controller is

installed:  to  prevent  battery
discharge, turn off the defroster
switch  when  stopping

the

engine.

◆ When clean the internal side of

the  rear  window,  pay  attention
to  not  scratching  or  damaging
heating wire or its connector.

BYD G3 AUTO Owner’s Manual





45

Chapter 1

Section 5



Operation of Instruments and Controllers


Instruments and Maintenance Indicators



Left Information Display ..................................................................................... 46
Tachometer......................................................................................................... 47
Maintenance of Indicator Lights & Warning Buzzer ......................................... 48
Right Information Display ................................................................................... 49
