BYD E6. Service Manual - part 12





BYD e6A AUTO Owner's Manual





  Electric Appliance 5-23

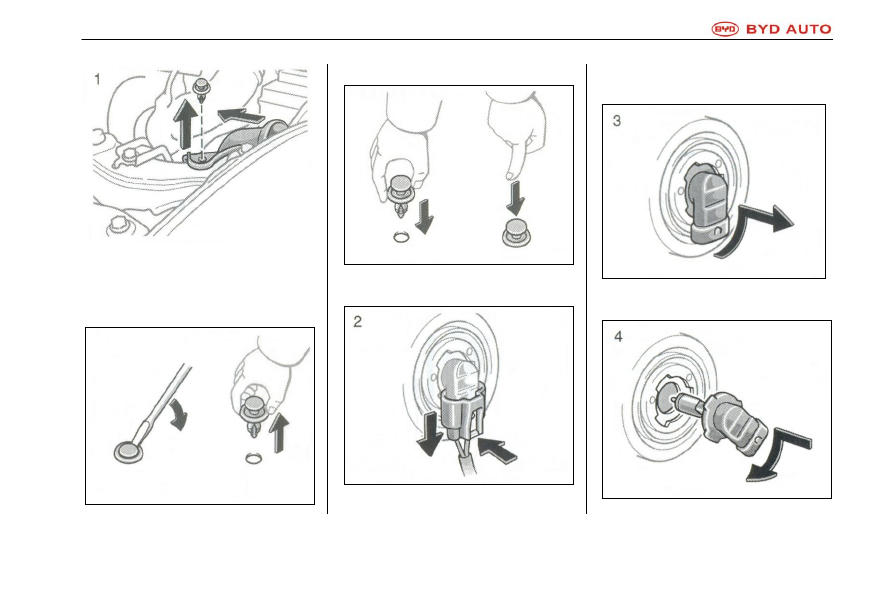

1. Headlight LH: remove the clamps.

The removal and installation of the cover

lamp is shown in the figures below.

Remove Clamp



Install Clamp



2. Pull off the connector while pressing down

the buckle.



If the connector is too tight, shake it first.

3. Rotate the bulb counterclockwise to

remove it.



4. Install the new bulb in the mounting hole by

rotating clockwise.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



5-24 Electric Appliance

You need not adjust the headlight after

replacing the bulb. In event that you need to

adjust the headlight, please contact BYD

authorized service station.









Tips

●  If other lights or illumination source

need to replace the light assembly due

to malfunction, please contact BYD

authorized service station.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual





Part Specifications 5-25



Chapter 5

Section 4

Part Specifications

Maintenance Specifications ............................................. 5-26
Fuse and Relay ............................................................... 5-26























-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



5-26 Part Specifications

Maintenance Specifications

Lubrication for Power Assembly

Maintenance Parameters for Motor:
Lubricant amount of front drive transmission:        3.5 L.
Lubricant amount of rear drive transmission:



1.5 L.

Lubricant specification for front drive transmission:        SAE80W-90 is recommended for use,

and under -15 °C in winter, gear oil
SAE75W-90 is recommended for use.

Lubricant specification for rear drive transmission:



ATF220.

Motor fluid specification:                                                      ATF220.

Cooling System

Total Capacity, L (liter)    6.8 L

Tire specification and inflation pressure











Aluminum wheels specification

Wheel nut torque, Nm (kilogram force·m)      110 (10.5)





Bias tire

Spare tire

Tyre specification

225/65 R17

T145/90R17

Tyre pressure Kpa

(kg/cm

2

250 Kpa~270 Kpa

420 Kpa

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual





  Part Specifications 5-27

Fuse and Relay

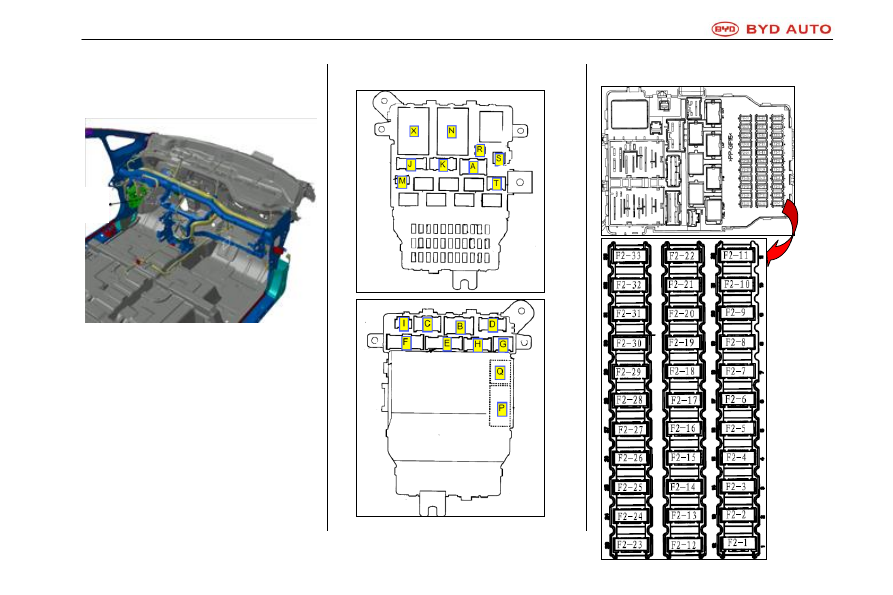

I. Instrument panel distribution box













Connectors code illustration

Instruments
distribution
box

Fuse code and specification





-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



5-28 Part Specifications



Code

F2/1

F2/2

F2/3

F2/4

F2/5

F2/6

F2/7

F2/8

F2/9

F2/10

F2/11

F2/12

Specification

20A

7.5A

10A

10A

15A

7.5A

7.5A

7.5A

7.5A



7.5A



7.5A



7.5A



Description

Door Lock

Motor

Inner

Illumination

Combination

instrument

Audio

and

Video

System

Cigar

Lighter

Rear Fog

Light

Central

Control

System



Battery

Control

Unit with

Constant

Electricity

Keyless

Motor

controller

Defroster

for Outer

Rear View

Mirror

LH&RH





Code

F2/13

F2/14

F2/15

F2/16

F2/17

F2/18

F2/19

F2/20

F2/21

F2/22

F2/23

F2/24

Specification

7.5A



7.5A



20A

20A



20A



20A



20A



7.5A

20A

7.5A



15A



7.5A



Description

Steering

shaft lock

unlocking

IG2

Reservation

Motor for

front

window

LH

Motor for

rear

window

RH

Motor for

front

window RH

Motor

for rear

window

LH

Auxiliary

power

supply

Spare

High

voltage

contactor

Motor

relay

for P

gear

DLC



Code

F2/25

F2/26

F2/27

F2/28

F2/29

F2/30

F2/31

F2/32

F2/33







Specification

7.5A

15A

7.5A

15A

15A

10A

10A

7.5A

30A







Description

DC

Vacuum

pump 1

EPS

Modules

2 stages

power

supply

Vacuum

pump 2

ABS ECU

Switch 2

stages

power

supply

SRS

Front

wiper







-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual





  Part Specifications 5-29

Relay code and description



























Code

K2-1

K2-2

K2-3

K2-4

K2-5

K2-6

K2-7

K2-2



Specification

30 A

30 A

20 A

30 A

20 A

20 A

20 A





Description

Vacuum

pump 1

Vacuum

pump 2

Cigar

Lighter

Motor for

P gear

Power

windows

DC

Reservation

Flashing



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



5-30 Part Specifications

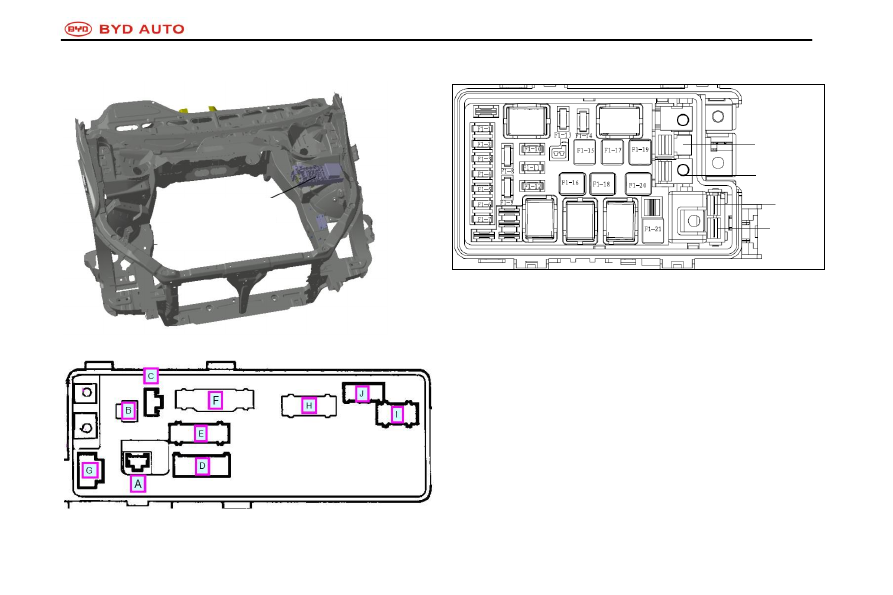

II Distribution box in the motor compartment



2.1. Connectors code illustration
















2.2. Fuses illustration for distribution box in the motor compartment

F1-23Master fuse
reservation

F1-22Master fuse

F1-25Power
switch

F1-24Door &
window motors

Distribution box
in the motor
compartment



K1-5High-spe

ed cooling fan

relay

K1-3 Rear

defroster

reply

K1-2

Compressor

relay



K1-1 front

blower

relay

K1-4High-

speed radiator

relay

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual





  Part Specifications 5-31
















Code

F1/1

F1/2

F1/3

F1/4

F1/5

F1/6

F1/7

F1/8

F1/9

F1/10

F1/11

F1/12

Specification

10A

10A

10A

10A

30A

15A

7.5A

20A

15A

30A

20A

10A

Description

right high

beam light

left high

beam

light

left low

beam light

right low

beam light

Spare  width-indicator

MCU

Front

Fog

Light

High-voltage

module

with constant

electricity

Low(High)-speed

radiator fan



Cooling fan

Water

pump



Code

F1/13

F1/14

F1/15



F1/16



F1/17



F1/18



F1/19



F1/20



F1/21



F1/22-1



F1/22-2



F1/23-1



Specification

15A

20A

30A

40A

25A

40A

40A

40A

40A

100A

70

50

Description

Steering

lights

Horn,

Stop

lights

Rear

defroster

Illustration, CAN

module,

auxiliary

ABS

Motor for P

gear

ABS

Battery

control

unit

Front blower

Master fuse

Reservation

Window

control

system



Code

F1/23-2























Specification

50























Description

Power

switch























-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



5-32 Part Specifications

2.3. Relay code illustration for distribution box in the motor

compartment







Code

K1-1

K1-2

K1-3

K1-4

K1-5





Specification

30A

20A

30A

20A

20A





Description

Front

blower

Water

pump
motor

Rear

defroster

High-speed
radiator fan

High-speed

cooling fan





-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual





  Part Specifications 5-33

2.4 High-voltage cables illustration



































(Do not touch the high-voltage cables and

connectors casually)



No.

Content

Drive motor controller DC

bus I

Drive motor controller DC

bus II

Wire for DC and A/C driver

To DC and A/C driver

To motor controller negative

To motor controller positive

-------------------------------------------------------------------------------------------------------------------------------------------------------------
