BYD F3, BYD F3-R. Каталог запасных частей - часть 2







20

Рисунок 1-1-17.

Впускной газовый коллектор



Рисунок 1-1-17

Наименование

№

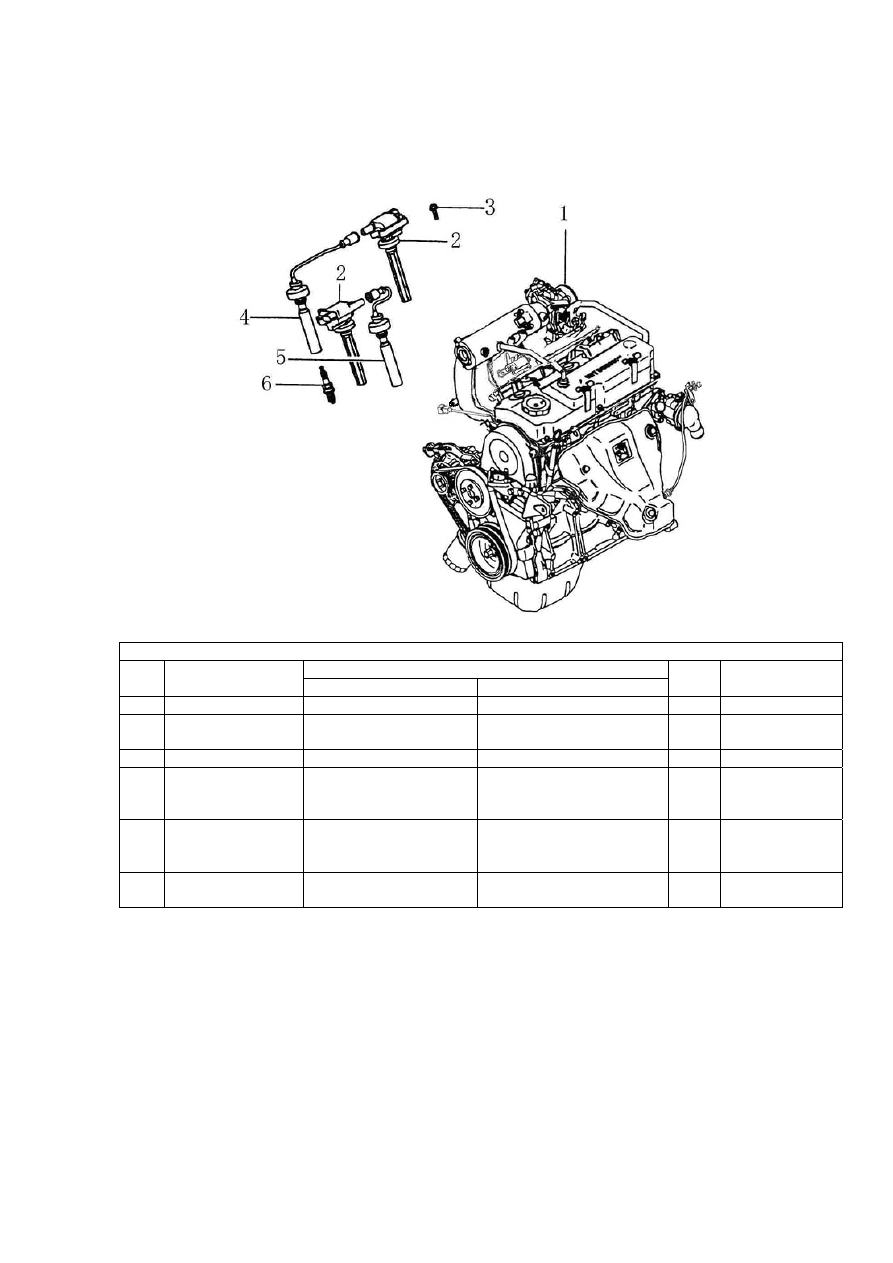

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Двигатель в сборе 6



ENGINESUBASSY 6



2 476Q-1D-1008800

Впускной коллектор в сборе



 INTAKE MANIFOLD ASSY



471Q-1000004

Прокладка впускного
коллектора



 GASKET, INTAKE
MANIFOLD



4 471Q-0241256  Болт с шайбой в сборе



BOLT & WASHERASSY



5 471Q-0430005  Гайка



 NUT



6 471Q-0450405  Пружинная шайба



 SPRING WASHER



471Q-1000003

Кронштейн впускного
коллектора в сборе



 BRACKET, INTAKE
MANIFOLD



8 471Q-0140056  Фланцевый болт



FLANGE BOLT



9 471Q-0241252  Болт с шайбой в сборе



BOLT & WASHERASSY



10 471Q-1000018  Подвесная серьга двигателя



HANGER, ENGINE



11

476Q-4D-1100800

Кронштейн датчика
температуры и давления
воздуха на впуске



BRACKET, INTAKE
TEMPERATURE AND
PRESSURE SENSOR





12

476Q-1D-1100800

Датчик температуры и
давления воздуха на впуске

INTAKE TEMPERATURE
AND PRESSURE SENSOR





13

471Q-0244804

Наборный болт с шайбой BOLT,

WASHER

ASSEMBLED



14 471Q-0241258  Наборный болт с шайбой

BOLT & WASHER ASSY



15 471Q-0140062  Болт с фланцевой головкой FLANGE

BOLT

1

16 476Q-1D-3752950

Датчик детонации KNOCKING

SENSOR



17

471Q-0241224

Наборный болт с шайбой BOLT,

WASHER

ASSEMBLED



18 476Q-4D-1000092

Вакуумная трубка VACUUM

PIPE  1







21

Рисунок 1-1-18.

Выпускной газовый коллектор







Рисунок 1-1-18

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Двигатель в сборе 7



ENGINE SUBASSY 7



2 471Q-1L-1008004  Выпускной коллектор



EXHAUST MANIFOLD



471Q-1000005

Прокладка выпускного
коллектора



GASKET, EXHAUST
MANIFOLD



4 471Q-1000008

Гайка



NUT 7



471Q-1L-1000808

Теплоизоляционный кожух
выпускного коллектора



COVER, EXHAUST
MANIFOLD



471Q-1000007

Болт с шайбой в сборе



BOLT & WASHER
ASSY



7 471Q-0450035

Плоская шайба



FLAT WASHER



8 471Q-1000006

Фланцевый болт



FLANGE BOLT



9 471Q-1000009

Гайка



NUT 2



10 471Q-0450036

Плоская шайба



FLAT WASHER



11 476Q-1D-1207804  Датчик кислорода



OXYGEN SENSOR







22

Рисунок 1-1-19.

Управляющий клапан угольного фильтра







Рисунок 1-1-19

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1



Двигатель в сборе 8



ENGINE SUBASSY 8



2 471Q-0241224  Болт с шайбой в сборе  BOLT & WASHER ASSY



476Q-4D-1000072

Кронштейн
управляющего
клапана угольного
фильтра



BRACKET, CHARCOAL
CANISTER CONTROL
VALVE



476Q-1D-1207801

Управляющий клапан
угольного фильтра



CHARCOAL CANISTER
CONTROL VALVE



471Q-1000019

Правая подвесная
серьга двигателя



RIGHT HANGER, ENGINE



6 471Q-0241251  Болт с шайбой в сборе BOLT & WASHERASSY







23

Рисунок 1-1-20.

Топливная шина с инжекторами в сборе







Рисунок 1-1-20

Наименование

№

Номер части

На русском языке

На английском
языке

Кол-
во

Примечание

1

476Q-1D-1104900

Топливная шина с

инжекторами в сборе



FUEL RAIL AND
INJECTOR ASSY

 1







24

Рисунок 1-1-21.

Корпус дроссельной заслонки в сборе







Рисунок 1-1-21

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 9



 ENGINE SUBASSY 9



2 476Q-1D-1107950  Корпус дроссельной

заслонки в сборе



 THROTTLE BODY
ASSY



3 476Q-1000039

Прокладка корпуса
дроссельной заслонки



 WASHER,
THROTTLE BODY



4 471Q-0241264

Болт с шайбой в сборе



BOLT & WASHER
ASSEMBLED



5 471Q-0240063

Болт с шайбой в сборе



BOLT &
WASHERASSY



6 471Q-1000033

Опорный кронштейн
кабельной шины



 BRACKET, WIRE
HARNESS



7 471Q-0140202

Фланцевый болт



 FLANGE BOLT



8 476Q-1D-1104900  Топливная шина с

инжекторами в сборе



FUEL RAIL AND
INJECTOR ASSY







25

Рисунок 1-1-22.

Клапан принудительной продувки картера







Рисунок 1-1-22

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 10



ENGINE SUBASSY 10  1



2 471Q-1014013  Прокладка клапана

принудительной продувки
картера



WASHER, PCV



3 471Q-1-1014800 Клапан принудительной

продувки картера



PCV



4 476Q-3L-1014012

Продувочный шланг



VENTILATING HOSE



5 471Q-1014012  Продувочный шланг



VENTILATING HOSE







26

Рисунок 1-1-23.

Крышка





Рисунок 1-1-23

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Двигатель в сборе 11



ENGINE SUBASSY 11



2 471Q-1L-1000111

Плоская крышка



COVER BOARD



471Q-1000038

Прокладка клапана
рециркуляции
отработанных газов



WASHER, EGR VALVE



4 471Q-0241263 Болт с шайбой в сборе



BOLT & WASHERASSY



5 471Q-1000001 Кронштейн



BRACKET 1



6 471Q-0241252 Болт с шайбой в сборе



BOLT & WASHERASSY







27

Рисунок 1-1-24.

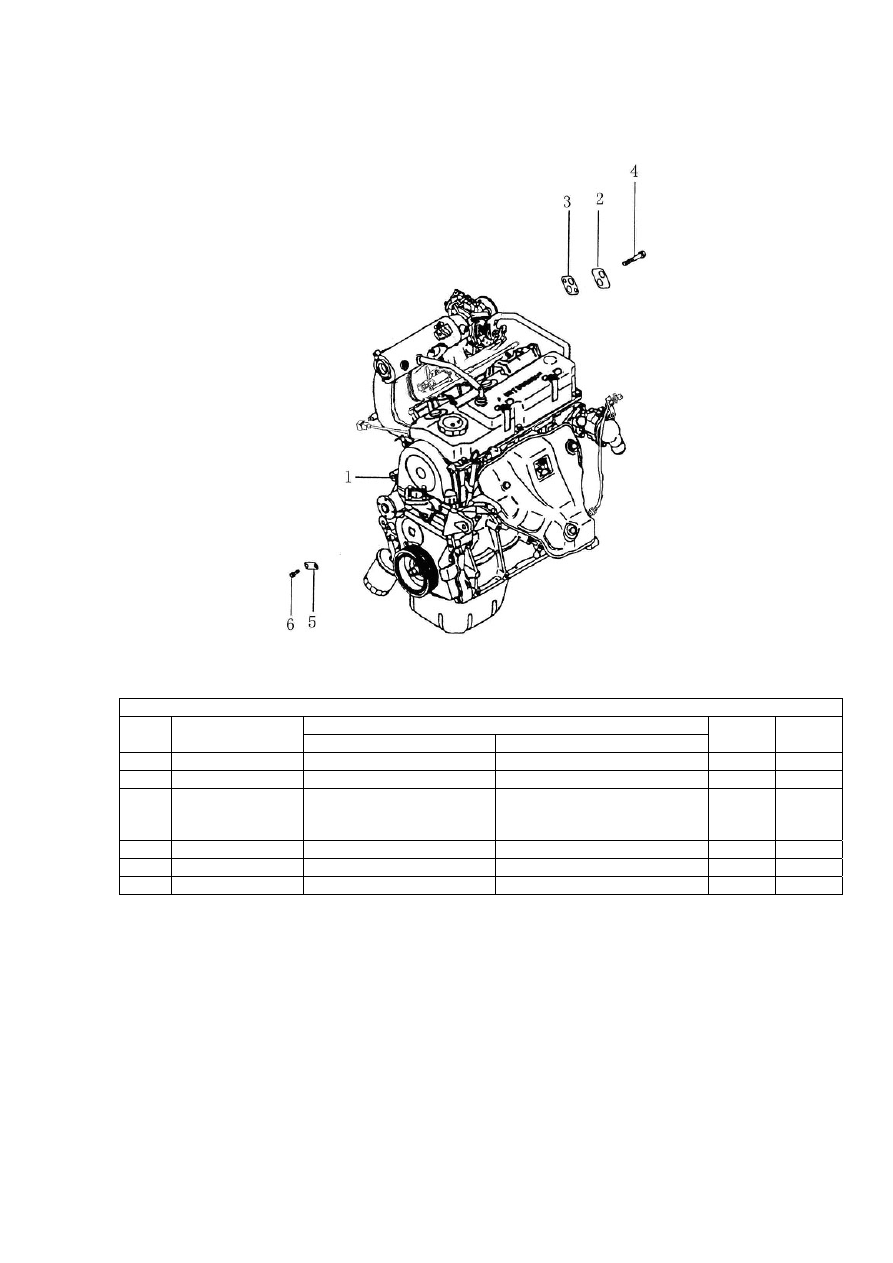

Водяные трубки







Рисунок 1-1-24

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1

Двигатель в сборе 12



ENGINE SUBASSY 12



2 471Q-1000022 Водяной шланг



WATER PIPE



3 471Q-1000023 Водяной шланг



WATER PIPE



471Q-0660240

Зажим водяного
шланга



 CLIP, HOSE







28

Рисунок 1-1-25.

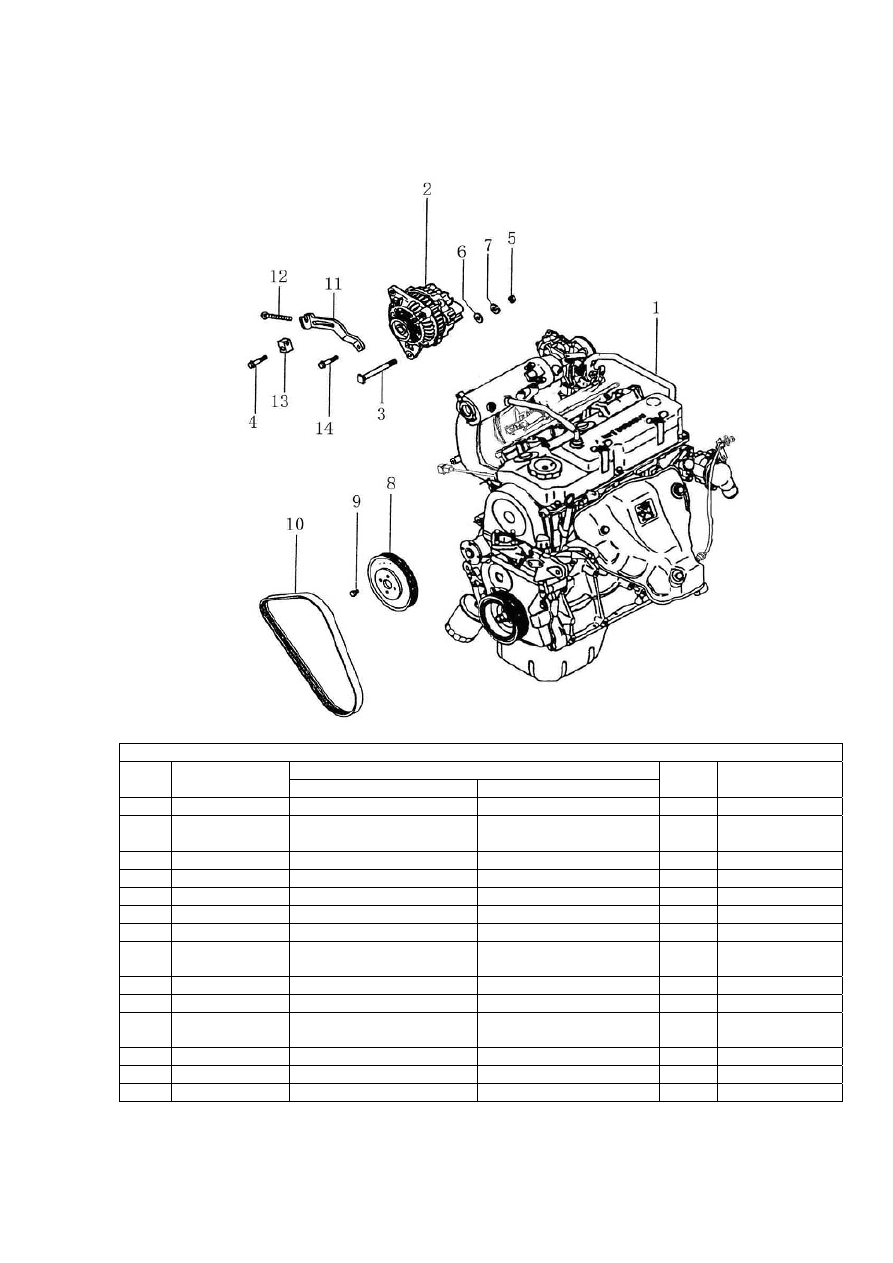

Генератор переменного тока







Рисунок 1-1-25

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 13



ENGINE SUBASSY 13



471Q-3701950

Генератор переменного
тока в сборе



ALTERNATOR ASSY



3 471Q-1000043

Болт



BOLT 1



4 471Q-0140233

Фланцевый болт



FLANGE BOLT



5 471Q-0430122

Гайка



NUT 1



6 471Q-0450006

Плоская шайба



FLAT WASHER



7 471Q-0450406

Пружинная шайба



SPRING WASHER



471Q-1000026

Шкив ременной передачи
водяного насоса



PULLY, WATER PUMP



9 471Q-0241223

Болт с шайбой в сборе



BOLT & WASHERASSY



10 471Q-1000027

Клиновидный ремень



V-SHAPE BELT



11

471Q-1000040

Кронштейн генератора
переменного тока



BRACKET,
ALTERNATOR



12 471Q-1000041

Регулировочный болт



ADJUSTING BOLT



13 471Q-1000042

Регулировочная гайка



ADJUSTING NUT



14 471Q-0140235

Фланцевый болт



FLANGE BOLT







29

Рисунок 1-1-26.

Генератор переменного тока







Рисунок 1-1-26

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 14



ENGINE SUBASSY 14



476Q-4D-3705800

Катушка зажигания в
сборе



IGNITION COIL ASSY



3 471Q-0140207  Фланцевый болт



 FLANGE BOLT



471Q-3707801

Кабель свечи зажигания
первого цилиндра в
сборе



CABLE ASSY, NO.1
SPARK PLUG



471Q-3707802

Кабель свечи зажигания
третьего цилиндра в
сборе



CABLE ASSY, NO.3
SPARK PLUG



471Q-3707800

Свеча зажигания в
сборе



 SPARK PLUG ASSY







30

Рисунок 1-1-27.

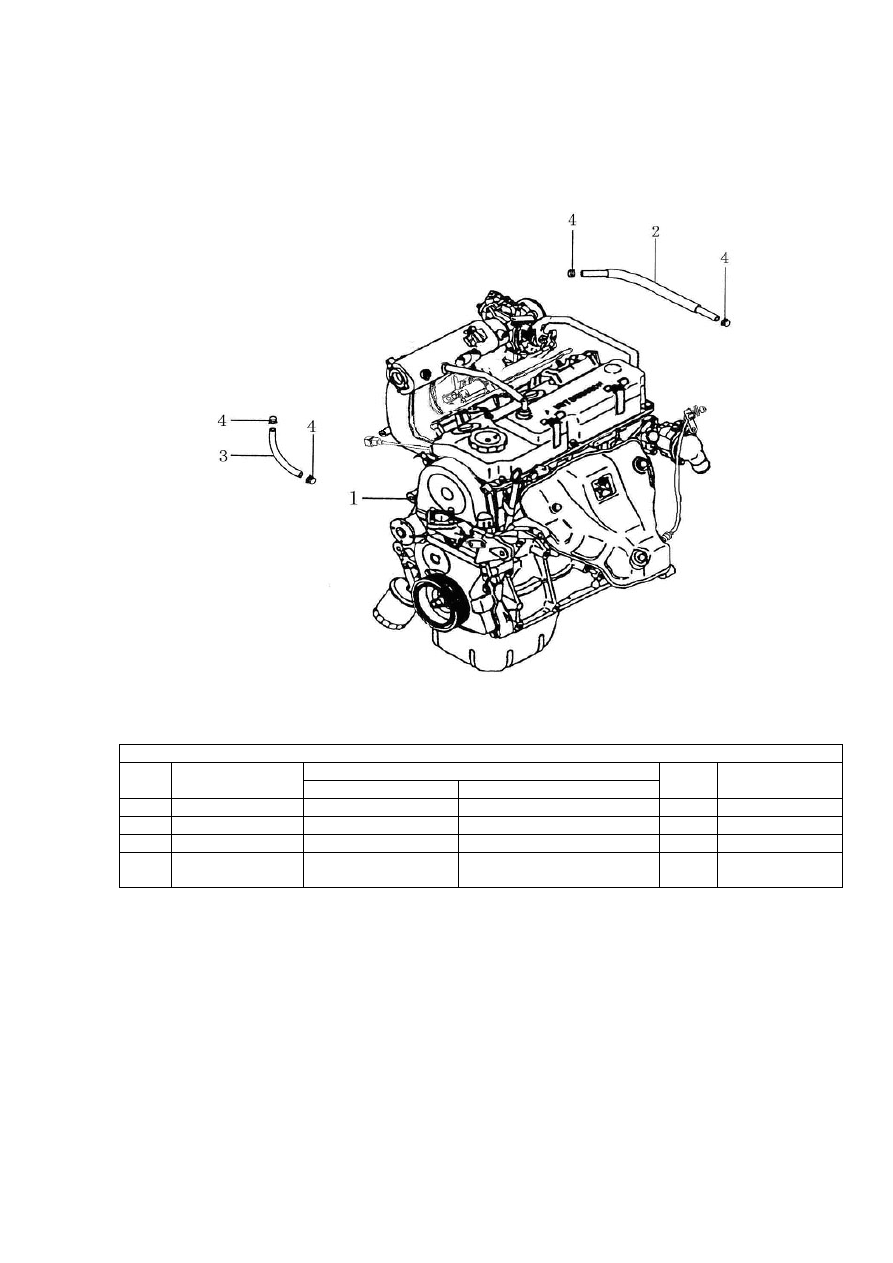

Вакуумные шланги







Рисунок 1-1-27

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

476Q-4D-1000073

Резиновый вакуумный
шланг



VACUUM HOSE

 1



476Q-3L-1000074

Резиновый вакуумный
шланг



VACUUM HOSE

 1







31

Рисунок 1-1-28.

Маховик в сборе







Рисунок 1-1-28

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 14



ENGINE SUBASSY 14



471Q-1000805

Верхняя разделительная
пластина в сборе



UPPER REAR END PLATE



471Q-1000002

Нижняя разделительная
пластина



LOWER REAR END
PLATE



4 471Q-0140202  Фланцевый болт



FLANGE BOLT



5 471Q-1000052  Болт с шайбой в сборе



BOLT & WASHERASSY



6 471Q-1L-1005900

Маховик в сборе



FLYWHEEL ASSY



7 471Q-1005004  Болт маховика



BOLT, FLYWHEEL







32

Рисунок 1-1-29.

Уплотнение штоков клапанов







Рисунок 1-1-29

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

476Q-1003800

Головка блока цилиндров в
сборе



CYLINDER HEAD SUB
ASSY



2 471Q-1007005

Гнездо клапанной пружины  SEAT, VALVE SPRING

16



471Q-1007806

Сальник выпускного
газораспределительного
клапана



 SEAL, EXHAUST VALVE



4 471Q-0540010

Стальной шарик



 STEEL BALL



471Q-1007807

Сальник впускного
газораспределительного
клапана



SEAL, INLET VALVE



6 471Q-0661141

Резьбовая пробка



 PLUG







33

Рисунок 1-1-30.

Клапаны и клапанные пружины







Рисунок 1-1-30

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров
в сборе 1



CYLINDER HEAD SUB
ASSY 1



476Q-1007002

Выпускной
газораспределительный
клапан



EXHAUST VALVE



476Q-1007001

Впускной
газораспределительный
клапан



INLET VALVE



4 471Q-1007003  Клапанная пружина



VALVE SPRING

16



471Q-1007004

Держатель клапанной
пружины



RETAINER, VALVE SPRING

16



471Q-1007006

Стопорная пластина
газораспределительного
клапана



LOCK PLATE, VALVE
SPRING RETAINER

32







34

Рисунок 1-1-31.

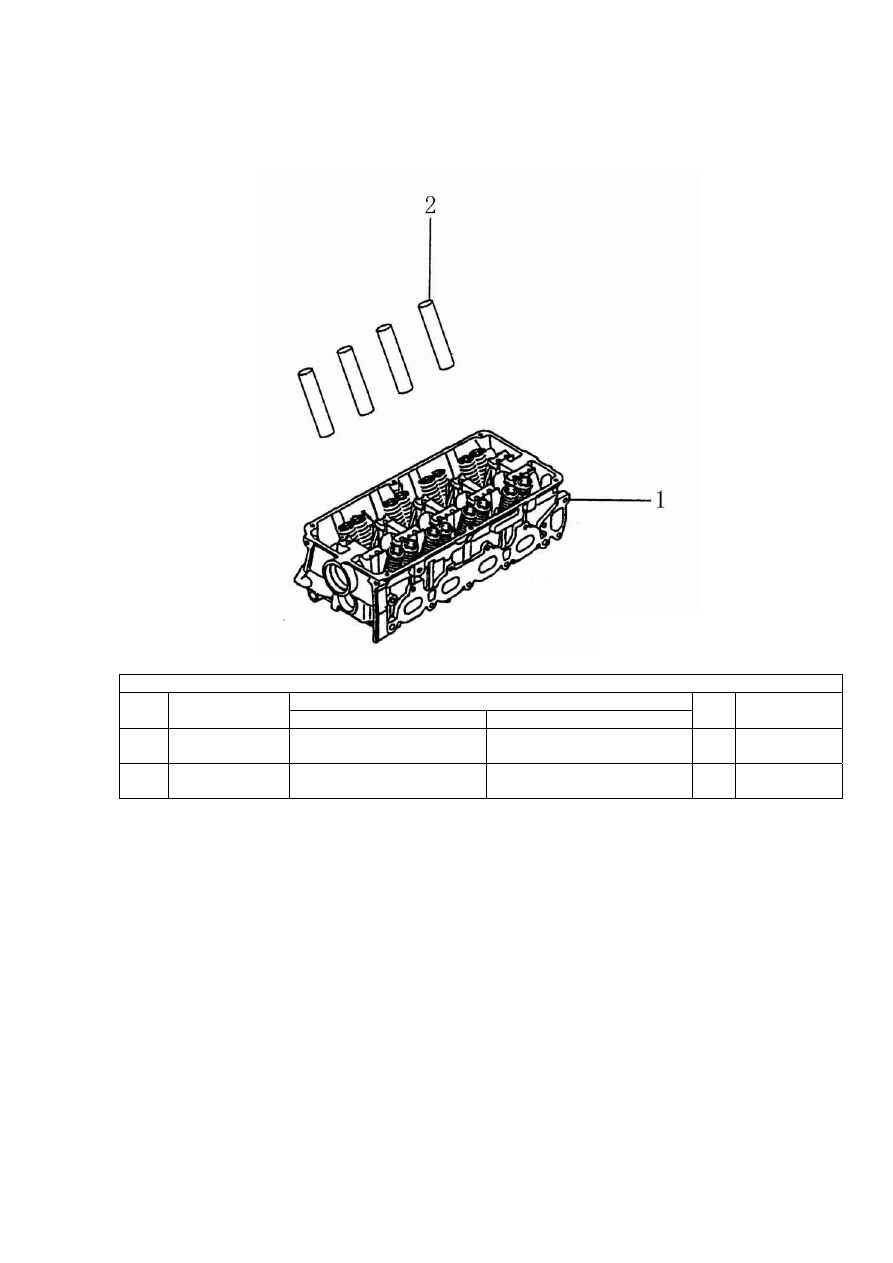

Направляющие втулки свечей







Рисунок 1-1-31

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров в
сборе 2



CYLINDER HEAD SUB
ASSY 2

 1



2 471Q-1003006

Направляющая втулка
свечи зажигания



GUIDE, SPARK PLUG

 4







35

Рисунок 1-1-32.

Распределительный вал







Рисунок 1-1-32

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров в
сборе 3



CYLINDER HEAD SUB
ASSY 3

 1



471Q-1006950

Распределительный вал в
сборе



CAMSHAFT ASSY

 1



3 471Q-1003804

Сальник



 OIL SEAL

 1
