BYD F3, BYD F3-R. Каталог запасных частей - часть 1



4



ДВИГАТЕЛЬ

Положение номера двигателя.



Рисунок 1-1-1.

1. Положение номера двигателя.

Номер типа и серийный номер двигателя выбиваются с левой стороны блока цилиндров в
месте, показанном на рисунке. Номер состоит из двух строк – в верхней строке указан
номер типа, а в нижней – серийный номер двигателя.

Пример:

DA4G18

☆

4D 57A0005☆

DA4G18: Тип двигателя.
4D: Идентификационный код двигателей одного типа.
57: Изготовлен в июле 2005 года.
A0005: Серийный номер изготовителя.



5

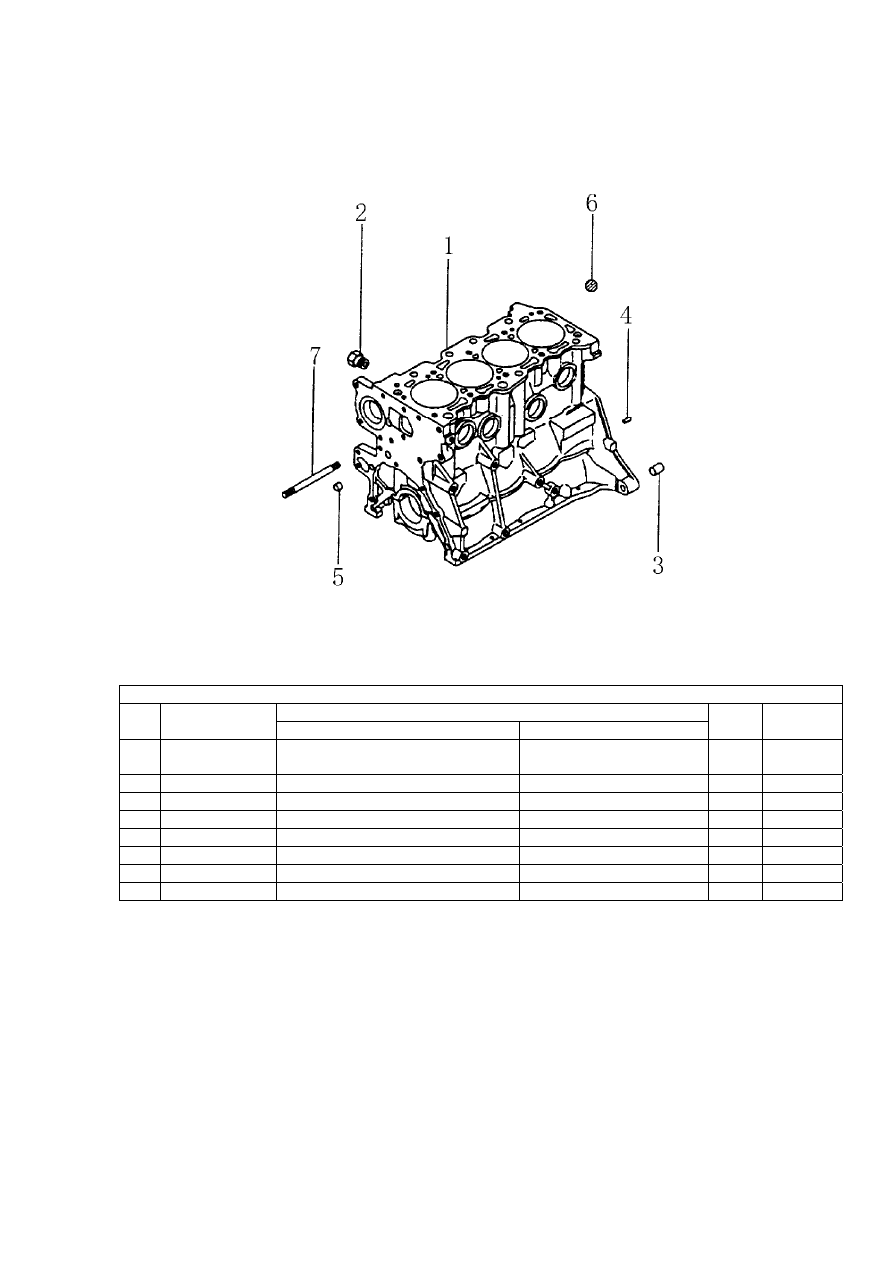

Рисунок 1-1-2.

Заглушки, штифты, блок цилиндров







Рисунок 1-1-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 476Q-1002901

Блок цилиндров в сборе



CYLINDER BLOCK SUB
ASSY

1



2 471Q-1002008

Резьбовая пробка



PLUG 1



3 471Q-1002006

Фиксирующая втулка



POSITIONING BUSH

2



4 471Q-0472403

Фиксирующий шплинт



POSITIONING PIN

2



5 471Q-0471104

Фиксирующая втулка



POSITIONING BUSH

2



6 471Q-0540017

Стальной шарик



STEEL BALL

1



7 471Q-1002007

Шпилька с резьбой на двух концах



STUD 1



8

Чашеобразная заглушка



BOWL PLUG

 1







6

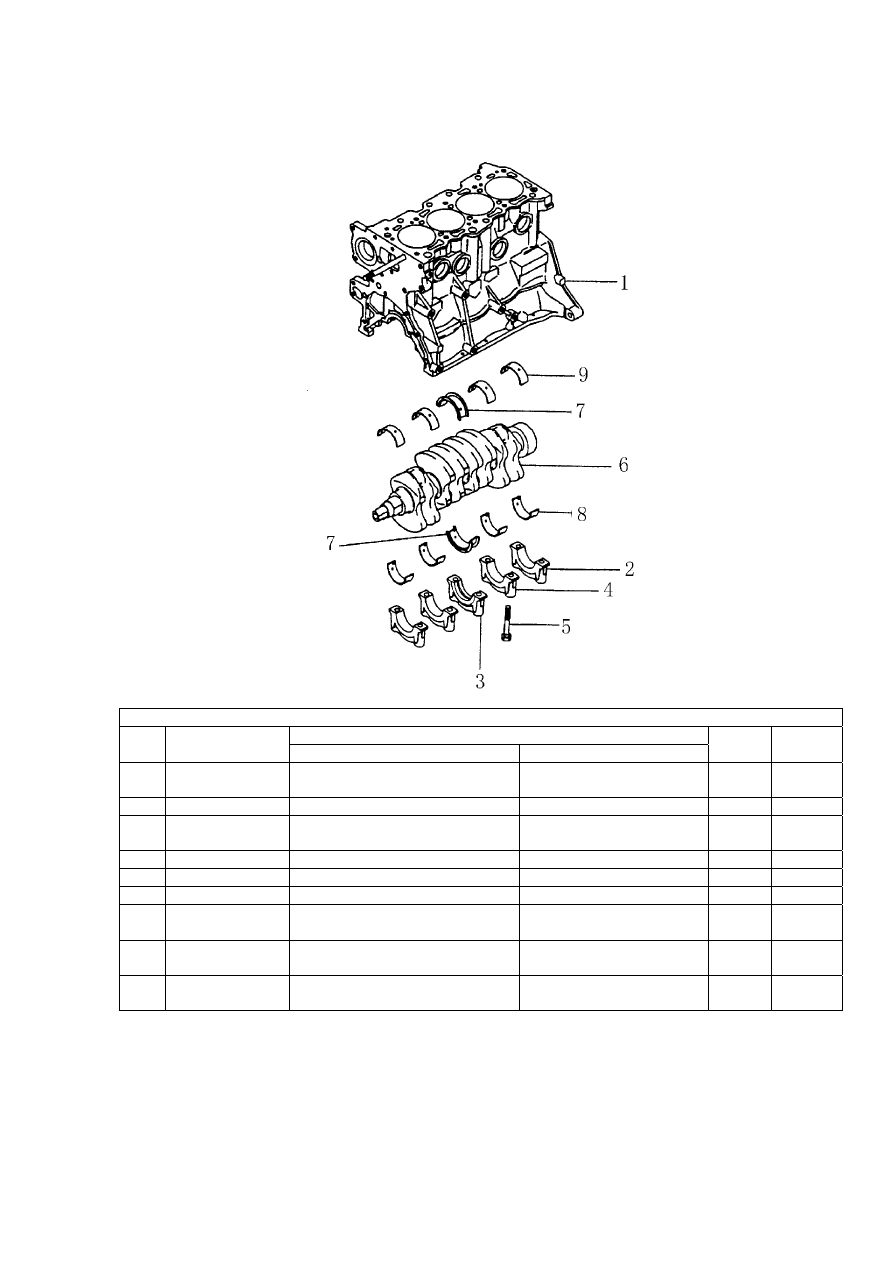

Рисунок 1-1-3.

Подшипники



Рисунок 1-1-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Блок цилиндров в сборе 1



CYLINDER BLOCK
SUBASSY 1

1

2 471Q-1002002 Крышка подшипника



 CAP, BEARING

3



3 471Q-1002003

Крышка промежуточного
подшипника



CAP, CENTER BEARING

1



4 471Q-1002004 Крышка четвертого подшипника  CAP, 4) BEARING

1



5 471Q-1002005 Болт крышки подшипника



 BOLT, BEARING CAP

10



6 476Q-1005001-B

Коленчатый вал



 CRANKSHAFT



1

7 471Q-1002011

Промежуточный коренной
вкладыш



BEARING, CENTER
CRANKSHAFT

2

8 471Q-1002012 Нижний коренной вкладыш



LOWER BEARING,
CRANKSHAFT

4

9 471Q-1002013 Верхний коренной вкладыш



UPPER BEARING,
CRANKSHAFT

4





7

Рисунок 1-1-4.

Шатунно-поршневая группа





Поперечное сечение маслосъемного кольца



Рисунок 1-1-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 471Q-1004901 Шатун в сборе



 CONNECTING ROD ASSY

4



2 471Q-1004005 Шатун



CONNECTING ROD

4



3 471Q-1004006 Крышка шатуна



CAP, CONNECTING ROD

4



4 471Q-1004007 Болт шатуна



BOLT, CONNECTING ROD

8



5 471Q-1004008 Гайка шатуна



NUT, CONNECTING ROD

8



6

471Q-1004011

Вкладыш шатуна



BEARING, CONNECTING
ROD

8



7 476Q-1004001 Поршень



PISTON 4



8 471Q-1004002 Поршневой палец



PIN, PISTON

4



9 476Q-1004003 Первое поршневое кольцо



PISTON RING, NO.1

4



10 476Q-1004004 Второе поршневое кольцо



PISTON RING, NO.2

4



11 476Q-1004900 Маслоотбойное кольцо



OIL RING ASSY

4







8


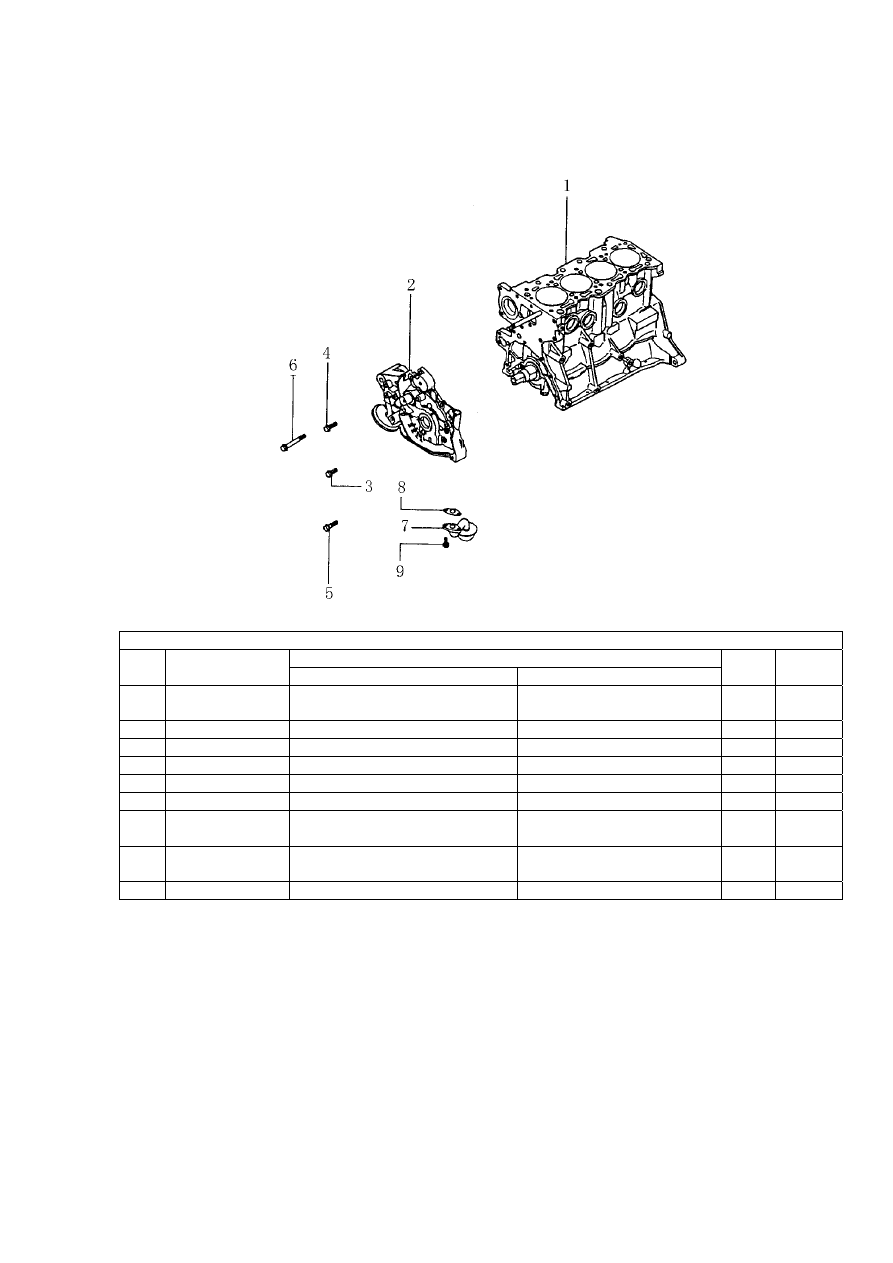

Рисунок 1-1-5.

Масляный насос и масляный фильтр грубой очистки





Рисунок 1-1-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Блок цилиндров в сборе 2



CYLINDER BLOCK
SUBASSY 2

1



2 471Q-1011950-B

Масляный насос в сборе



OIL PUMP ASSY

1



3 471Q-0140025 Фланцевый болт



FLANGE BOLT

3



4 471Q-0140027 Фланцевый болт



FLANGE BOLT

1



5 471Q-0140029 Фланцевый болт



FLANGE BOLT

2



6 471Q-0140038 Фланцевый болт



FLANGE BOLT

4



7

471Q-1010950

Масляный фильтр грубой
очистки



OIL STRAINER ASSY

1



8

471Q-1000044

Прокладка масляного фильтра
грубой очистки



 WASHER, OIL STRAINER

1



9 471Q-0241071 Болт с шайбой в сборе



BOLT & WASHERASSY

2







9

Рисунок 1-1-6.

Водяной насос и задний сальник





Рисунок 1-1-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Блок цилиндров в сборе 3



CYLINDER BLOCK
SUBASSY 3

1



2 471Q-1307950

Водяной насос в сборе



WATER PUMP ASSY

1



3 471Q-0140227

Фланцевый болт



FLANGE BOLT

2



4 471Q-0140229

Фланцевый болт



FLANGE BOLT

3



5 471Q-0140235

Фланцевый болт



FLANGE BOLT

1



6

471Q-1002902

Задний сальник коленчатого
вала с корпусом в сборе



REAR OIL SEAL AND
HOUSING ASSY

1



7 471Q-1002801

Сальник



REAR OIL SEAL

1



8 471Q-1002009

Корпус сальника



HOUSING, REAR OIL SEAL

1



9 471Q-0140207

Фланцевый болт



FLANGE BOLT

5







10

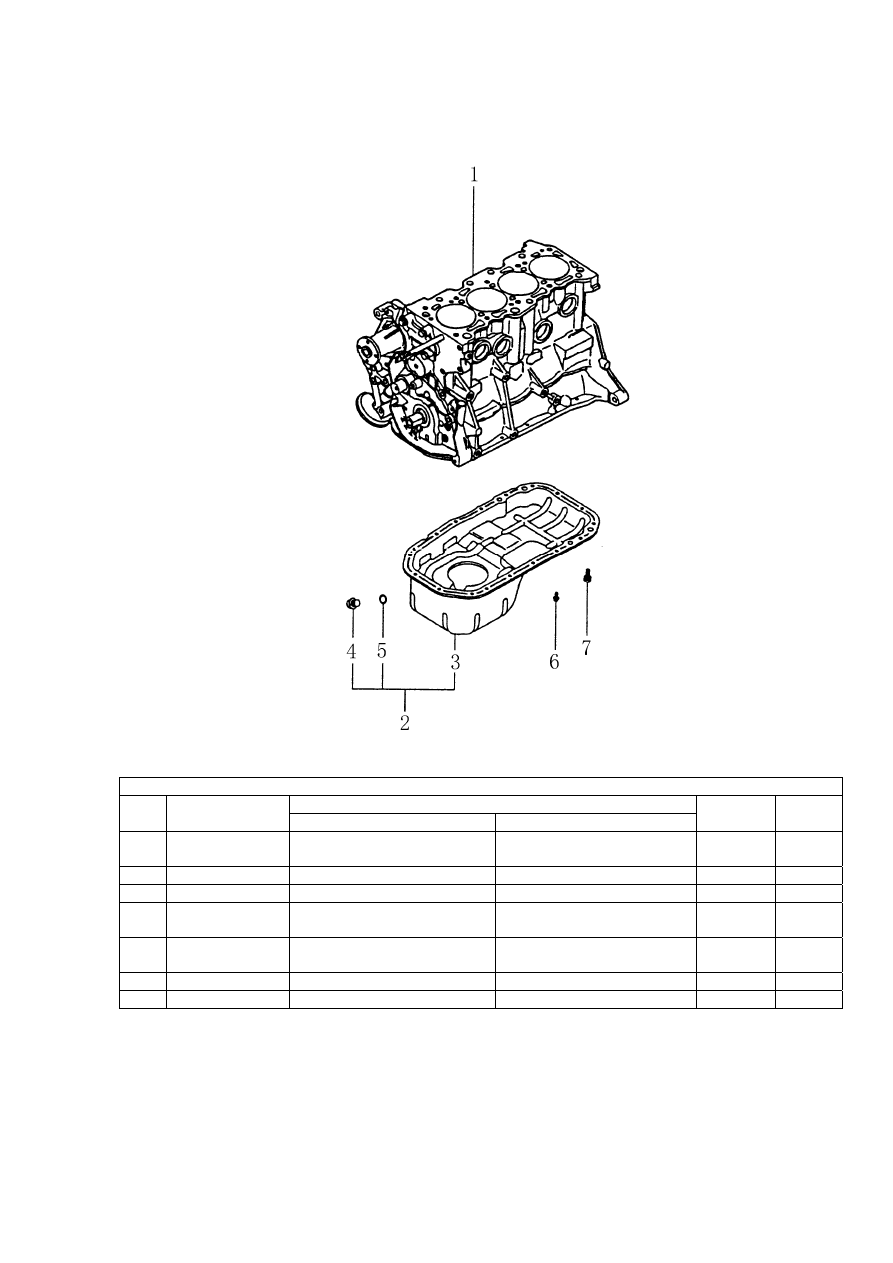

Рисунок 1-1-7.

Масляный поддон в сборе





Рисунок 1-1-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Блок цилиндров в сборе 4



CYLINDER BLOCK
SUBASSY 4

1



2 476Q-1009950 Масляный поддон в сборе



OIL PAN ASSY

1



3 476Q-1009800 Масляный поддон



OIL PAN

1



4

471Q-1009003

Пробка отверстия для спуска
масла



OIL DRAIN PLUG

1



5

471Q-1009002

Прокладка пробки отверстия
для спуска масла



GASKET, OIL DRAINPLUG

1



6 471Q-1000010 Фланцевый болт



FLANGE BOLT

18



7 471Q-0140223 Фланцевый болт



FLANGE BOLT

2







11


Рисунок 1-1-8.

Система синхронизации





Рисунок 1-1-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Блок цилиндров в сборе 5



CYLINDER BLOCK
SUBASSY 5

1



2 471Q-1000802-B

Шестерня механизма
синхронизации коленчатого
вала в сборе



TIMING GEAR ASSY,
CRANKSHAFT 1



3 471Q-1000014-B

Прижимная пластина зубчатой
пластины



SPACER

1



4 471Q-1000806 Натяжной шкив приводного

ремня механизма
синхронизации



TENSIONER ASSY,
TIMING BELT

1



5 471Q-1000017 Натяжная пружина



SPRING, TENSIONER

1



6 471Q-1000015-B

Зубчатая пластина датчика
углового положения
коленчатого вала



BLADE, CRANKSHAFT
POSITION SENSOR

1



7 471Q-0140234 Фланцевый болт



FLANGE BOLT

1



8 471Q-0450154 Плоская шайба



FLAT WASHER

1







12

Рисунок 1-1-9.

Правый опорный кронштейн







Рисунок 1-1-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Блок цилиндров в сборе 6



CYLINDER BLOCK SUBASSY
6

1



2

471Q-1001950

Правый кронштейн подвески
двигателя в сборе



RIGHT SUPPORT BRACKET
ASSY , ENGINE

1



3 471Q-0244884 Болт с шайбой в сборе



BOLT & WASHER ASSY

3



4 471Q-0430122 Гайка



NUT 1



5 471Q-0450006 Плоская шайба



FLAT WASHER

1



6 471Q-0244863 Болт с шайбой в сборе



BOLT & WASHERASSY

1



7

471Q-3810950

Датчик давления моторного
масла



OIL PRESSURE SENSOR

1







13

Рисунок 1-1-10.

Головка блока цилиндров







Рисунок 1-1-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Блок цилиндров в сборе 7



CYLINDER BLOCK
SUBASSY 7

1



2

476Q-1003950

Головка блока цилиндров в
сборе



CYLINDER HEAD ASSY

1



3

476Q-1000807

Прокладка головки блока
цилиндров



GASKET, CYLINDER HEAD

1



4

471Q-1000810

Болт головки блока
цилиндров в сборе



BOLT ASSY , CYLINDER
HEAD

10



5 471Q-0471109 Фиксирующая втулка



POSITIONING BUSH

2







14

Рисунок 1-1-11.

Приводной ремень механизма синхронизации









Рисунок 1-1-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Двигатель в сборе



ENGINE SUBASSY

1



2

471Q-1000013

Шестерня синхронизации
распределительного вала



 TIMING PULLY,
CAMSHAFT

1



3 471Q-0140285 Фланцевый болт



FLANGE BOLT

1



4

471Q-1000016

Приводной ремень
механизма синхронизации



TIMING BELT

1



5 471Q-1L-1000075

Стопорное кольцо



RETAINING RING

1







15

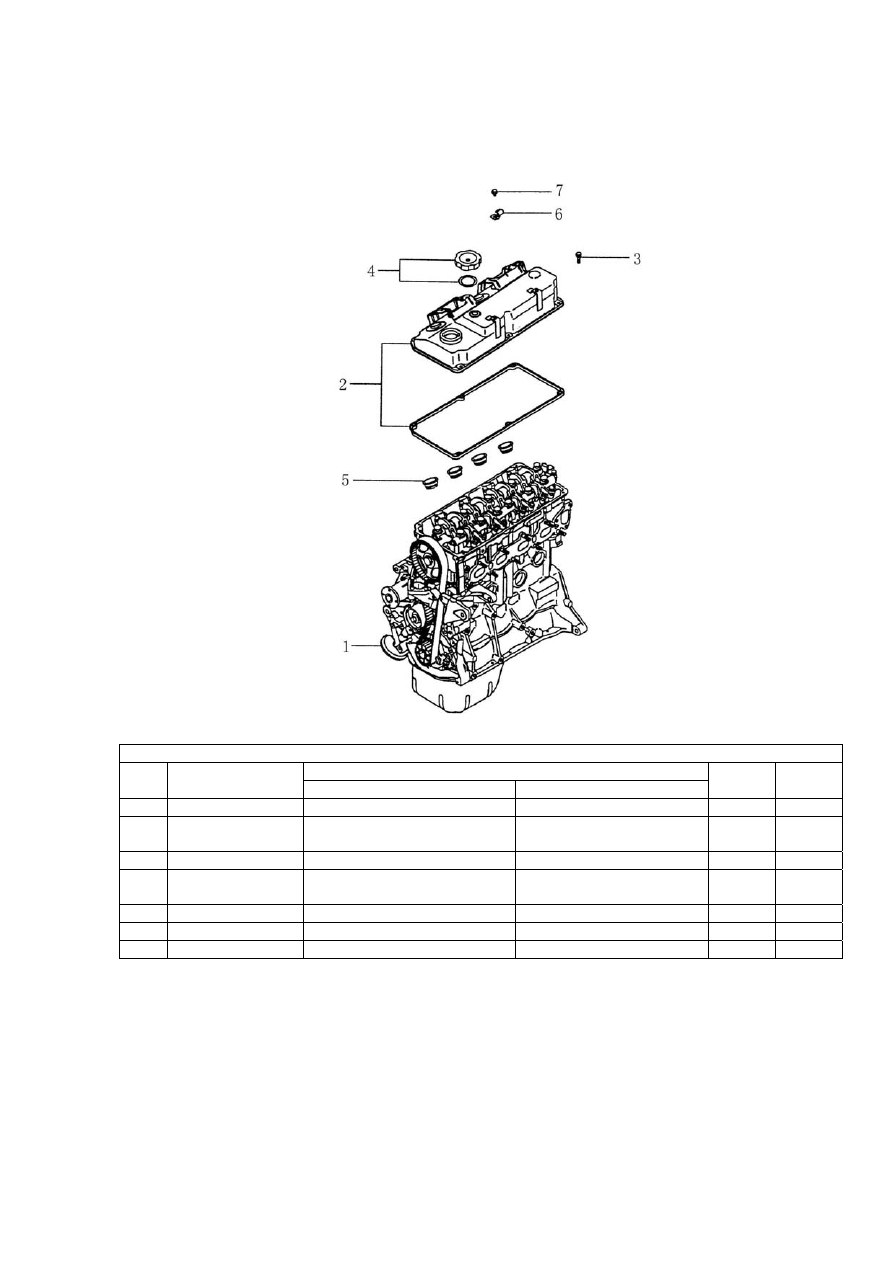

Рисунок 1-1-12.

Крышка клапанного механизма







Рисунок 1-1-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1

Двигатель в сборе 1



ENGINE SUBASSY 1

1



2

471Q-2L-1014900

Крышка клапанной камеры в
сборе



COVER ASSY, ROCKER

1



3 471Q-0244826  Болт с шайбой в сборе



BOLT & WASHER ASSY

6



4

471Q-1000804

Крышка маслоналивного
отверстия в сборе



CAP ASSY, OIL FILLER

1



5 471Q-1003803  Сальник



OIL SEAL

4



6 471Q-1000035  Зажим троса акселератора



CLAMP, ACCEL WIRE

2



7 471Q-0140202  Фланцевый болт



FLANGE BOLT

2







16

Рисунок 1-1-13.

Кожух приводного ремня механизма синхронизации в сборе







Рисунок 1-1-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 471Q-1000800

Двигатель в сборе 2



ENGINESUBASSY 2

1



2

471Q-1000801

Нижний наружный кожух
приводного ремня механизма
синхронизации



LOWER COVER ASSY,
TIMING BELT

1



3

471Q-0140206

Верхний наружный кожух
приводного ремня механизма
синхронизации



UPPER COVER ASSY,
TIMING BELT

1



4 471Q-1000030

Фланцевый болт



FLANGE BOLT

8



5

471Q-1000034

Опорный кронштейн
кабельной шины



BRACKET, WIRE
HARNESS

1



6

471Q-1000800

Опорный кронштейн
кабельной шины



BRACKET, WIRE
HARNESS

1







17

Рисунок 1-1-14.

Приводной шкив коленчатого вала в сборе и масляный фильтр







Рисунок 1-1-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Двигатель в сборе 3



ENGINESUBASSY 3

1



2

471Q-1000809-B

Шкив ременной передачи
коленчатого вала



 PULLEY ASSY,
CRANKSHAFT

1



3

471Q-1000012-B

Прокладка шкива
ременной передачи
коленчатого вала



 WASHER, PULLEY,
CRANKSHAFT 1



4 471Q-1000011-B

Болт коленчатого вала



 BOLT, CRANKSHAFT

1



5 471Q-1012950

Масляный фильтр в сборе

 OIL FILTER ASSY

1



6 471Q-1000025

Кольцевое уплотнение



 O-SHAPE RING

1



7

476Q-1000803

Масломерный щуп в
сборе



 OIL LEVEL GAUGE ASSY

1



8 471Q-0140221

Фланцевый болт



FLANGE BOLT

1







18

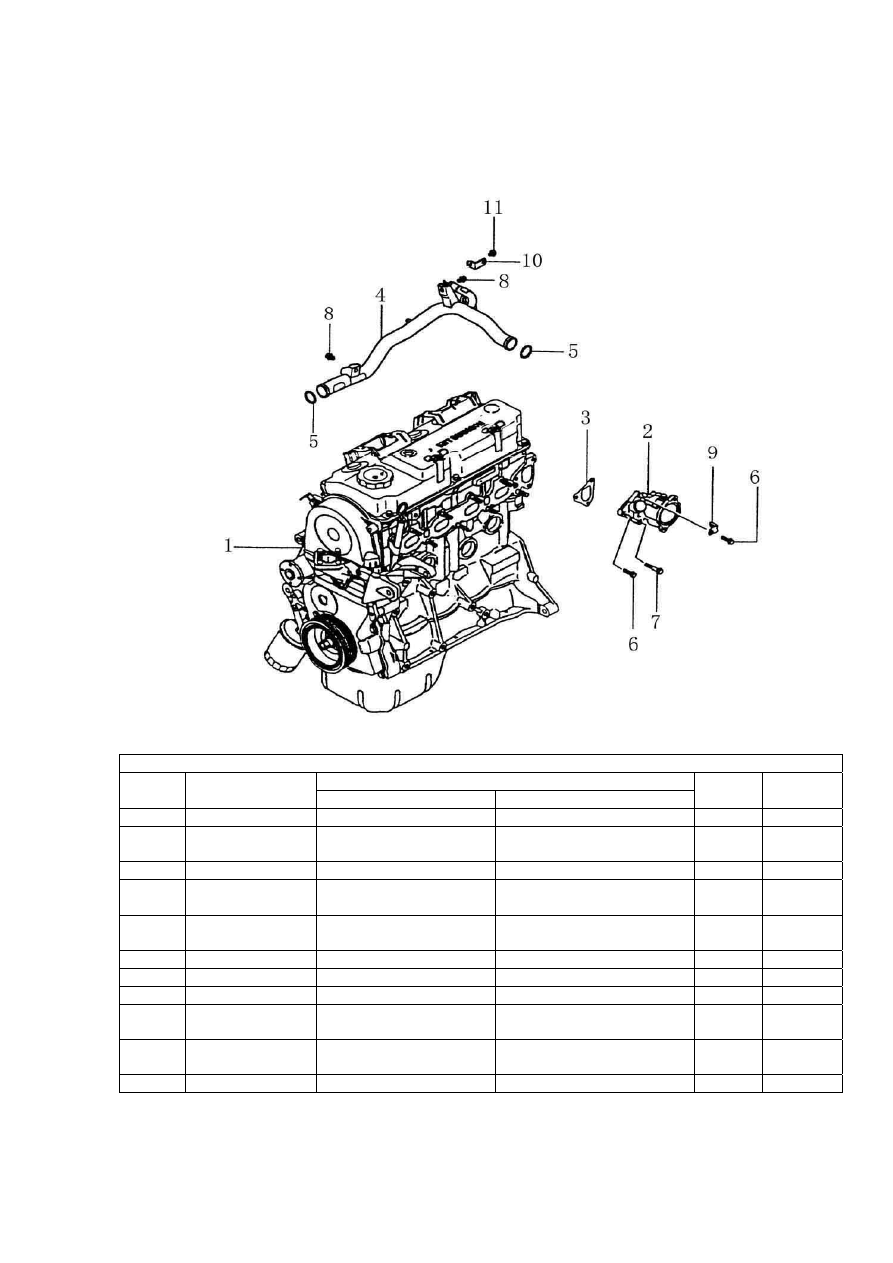

Рисунок 1-1-15.

Впускной водяной шланг в сборе







Рисунок 1-1-15

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 476Q-4D-1300801

Двигатель в сборе 4



ENGINESUBASSY 4

1



2

471Q-1000021

Корпус термостата в
сборе



 HOUSING ASSY,
THERMOSTAT

1



3 471Q-1300802

Шайба



 WASHER

1



4

471Q-1000024

Впускной патрубок в
сборе



 WATER INLET PIPE ASSY

1



5

471Q-0140227

Кольцевое уплотнение
патрубка



 O-SHAPE RING

2



6 471Q-0140233

Фланцевый болт



FLANGE BOLT

2



7 471Q-0140021

Фланцевый болт



FLANGE BOLT

1



8 471Q-1000031

Фланцевый болт



FLANGE BOLT

2



9

471Q-1000032

Опорный кронштейн
кабельной шины



BRACKET, WIRE
HARNESS

1



10

471Q-0140202

Опорный кронштейн
кабельной шины



BRACKET, WIRE
HARNESS

1



11 476Q-4D-1300801

Фланцевый болт



FLANGE BOLT

1







19

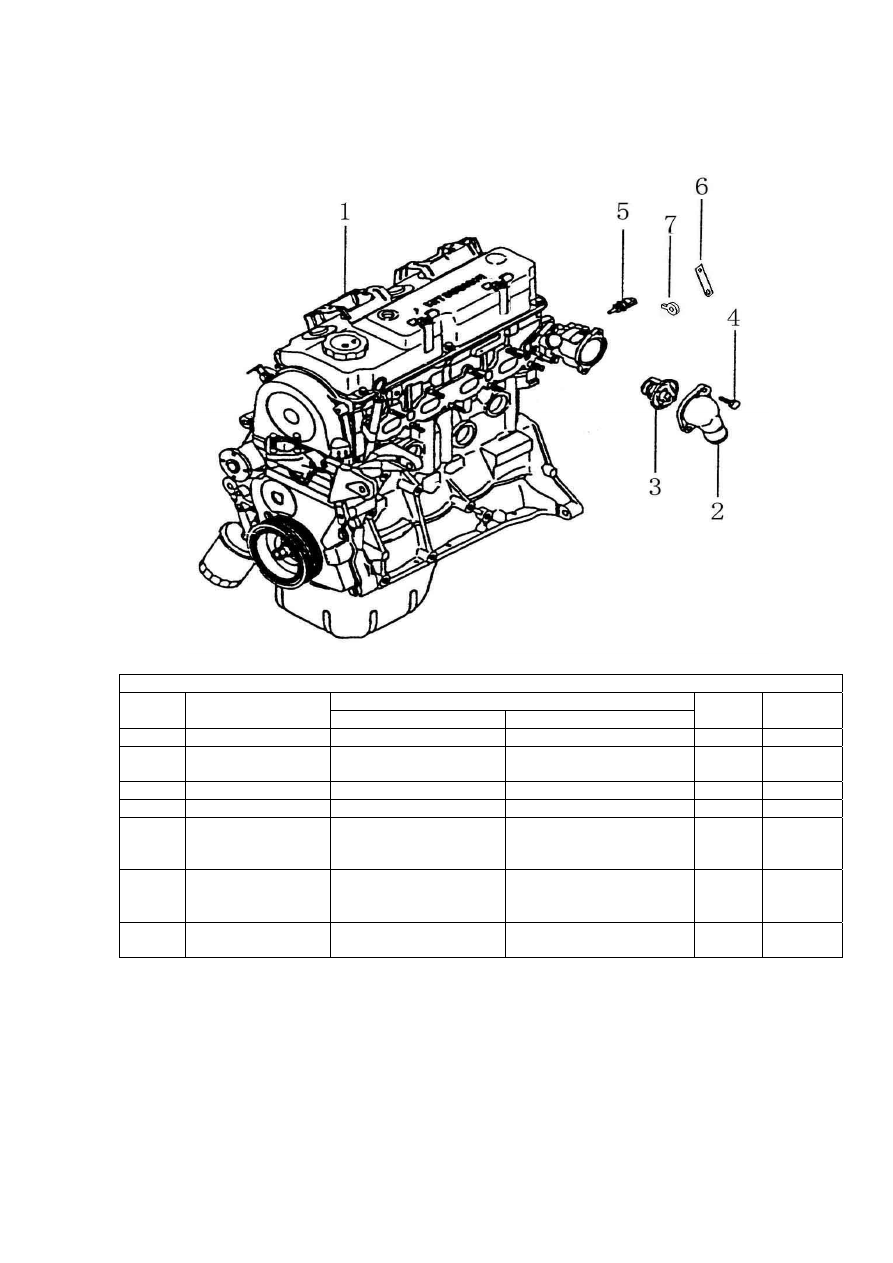

Рисунок 1-1-16.

Термостат







Рисунок 1-1-16

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1



Двигатель в сборе 5



 ENGINESUBASSY 5

1



2

471Q-1000020

Штуцер впускного
патрубка



WATER INLET FITTING

1



3 471Q-1306950 Термостат



THERMOSTAT 1



4 471Q-0241255 Болт с шайбой в сборе



BOLT & WASHERASSY

2



5

476Q-4D-1300800

Датчик температуры
жидкости в системе
охлаждения



 WATER TEMPERATURE
SENSOR

1



6

471Q-1L-1000076

Опорный кронштейн
кабельной шины
датчика кислорода



 BRACKET, WIRE
HARNESS, OXYGEN
SENSOR

1



7

471Q-1L-1000079

Пружинное стопорное
кольцо



 SNAP RING

1
