Автомобили BYD F3 и F3R. Руководство - часть 180

4. Техническое обслуживание коробки
переключения передач

„

4.7. Важнейшие моменты сборки входного вала коробки переключения

передач

„

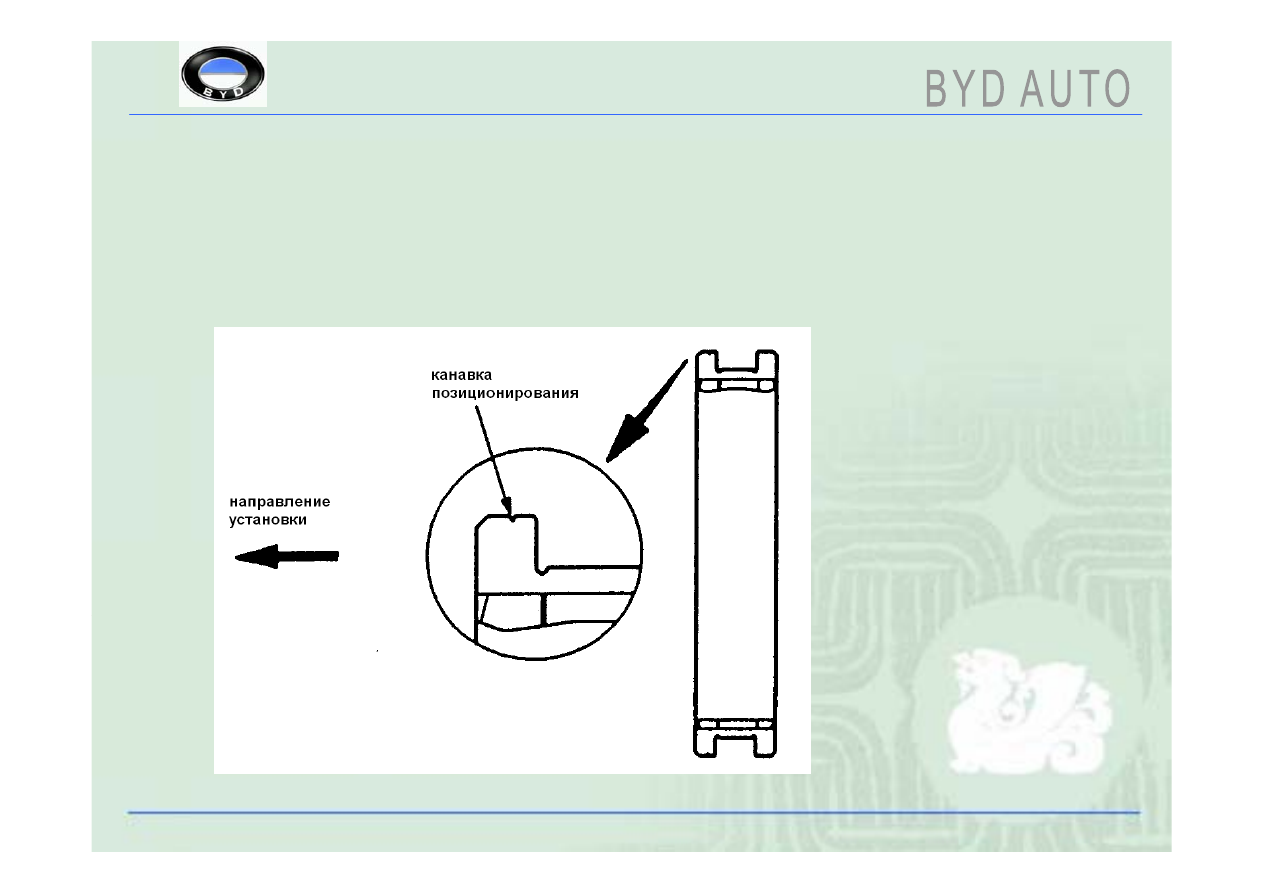

4.7.5. Установка скользящей втулки синхронизатора:

4. Техническое обслуживание коробки
переключения передач

„

4.7. Важнейшие моменты сборки входного вала коробки переключения

передач

„

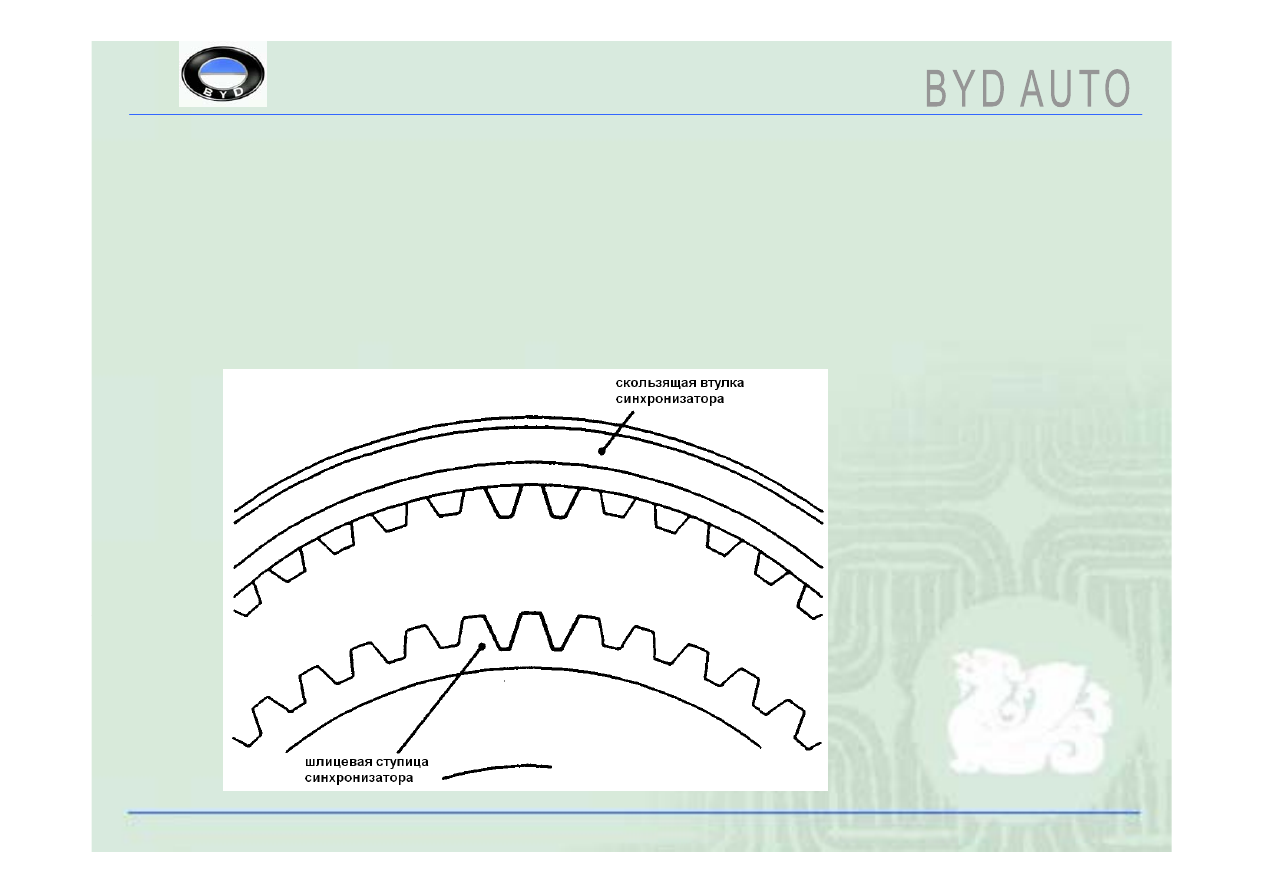

4.7.6. Установка скользящей втулки синхронизатора:

„

Совместить канавку на шлицевой ступице синхронизатора с выступом на

скользящей втулке, после чего установить втулку.

4. Техническое обслуживание коробки
переключения передач

„

4.7. Важнейшие моменты сборки входного вала коробки

переключения передач

„

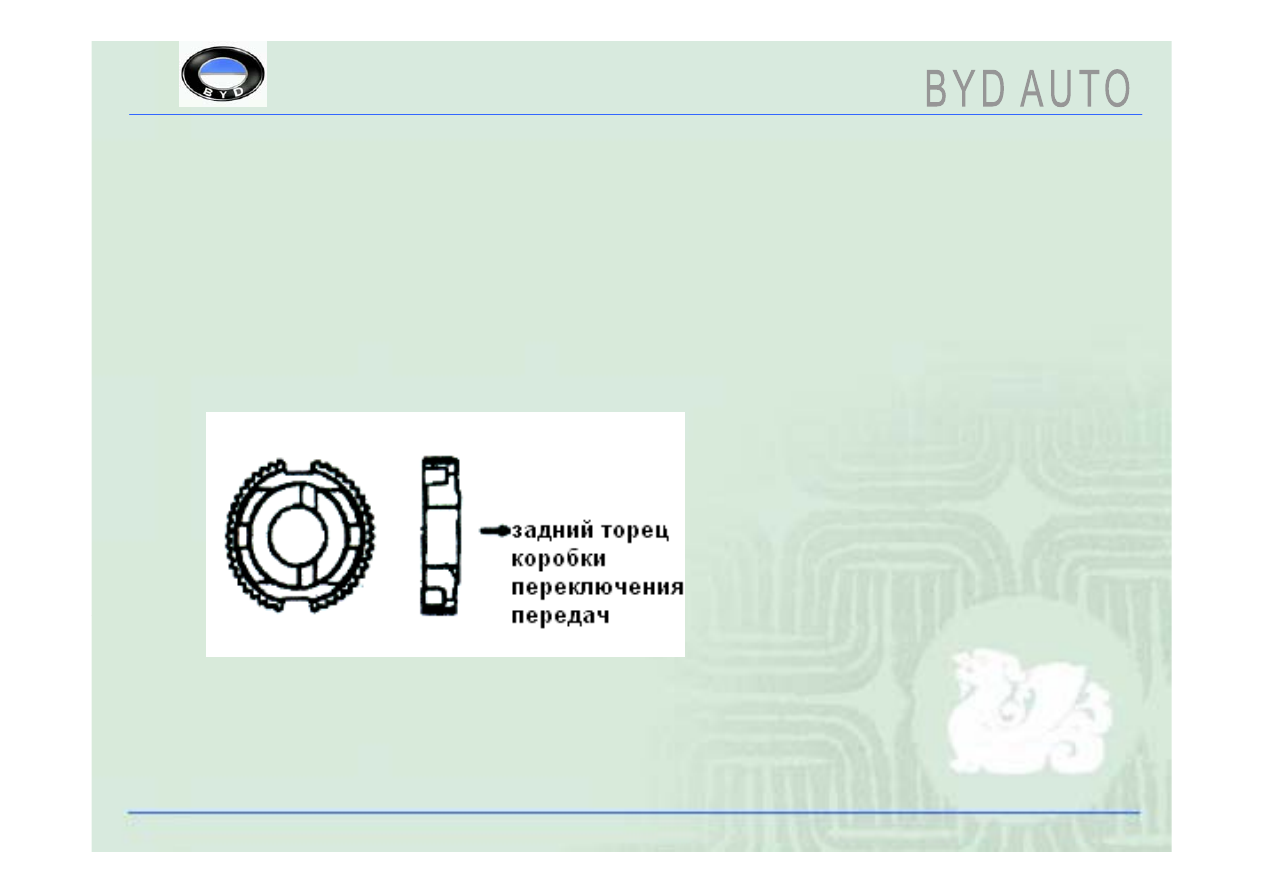

4.7.7. Установка шлицевой ступицы синхронизатора пятой

передачи – передачи заднего хода:

4. Техническое обслуживание коробки
переключения передач

„

4.7. Важнейшие моменты сборки входного вала коробки переключения

передач

„

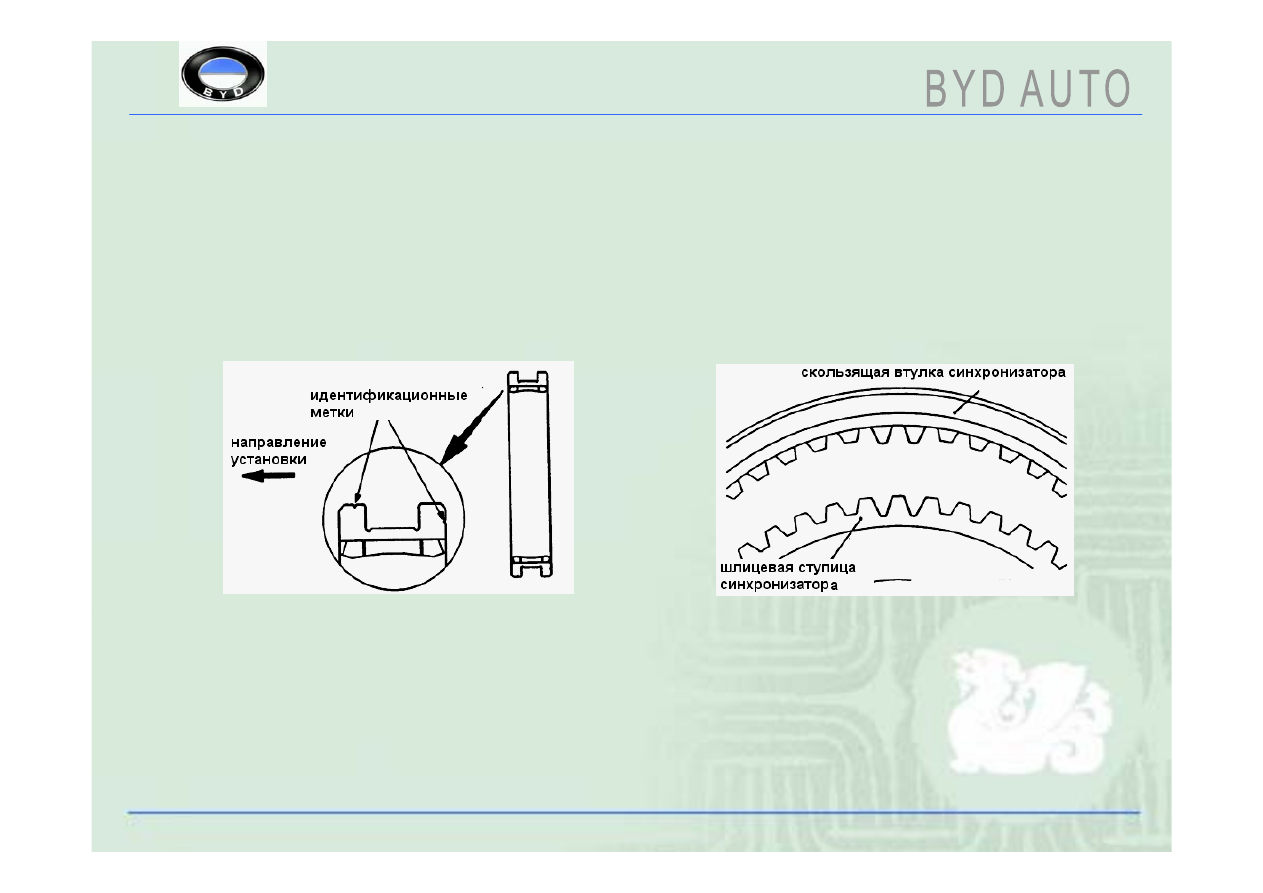

Установка скользящей втулки синхронизатора пятой передачи – передачи

заднего хода:

Установить скользящую втулку
в положение, показанное на
рисунке.

Совместить канавку на шлицевой
ступице синхронизатора с
выступом на скользящей втулке,
после чего установить втулку.
