Автомобили BYD F3 и F3R. Руководство - часть 179

4. Техническое обслуживание коробки
переключения передач

„

4.7. Важнейшие моменты сборки входного вала коробки

переключения передач

„

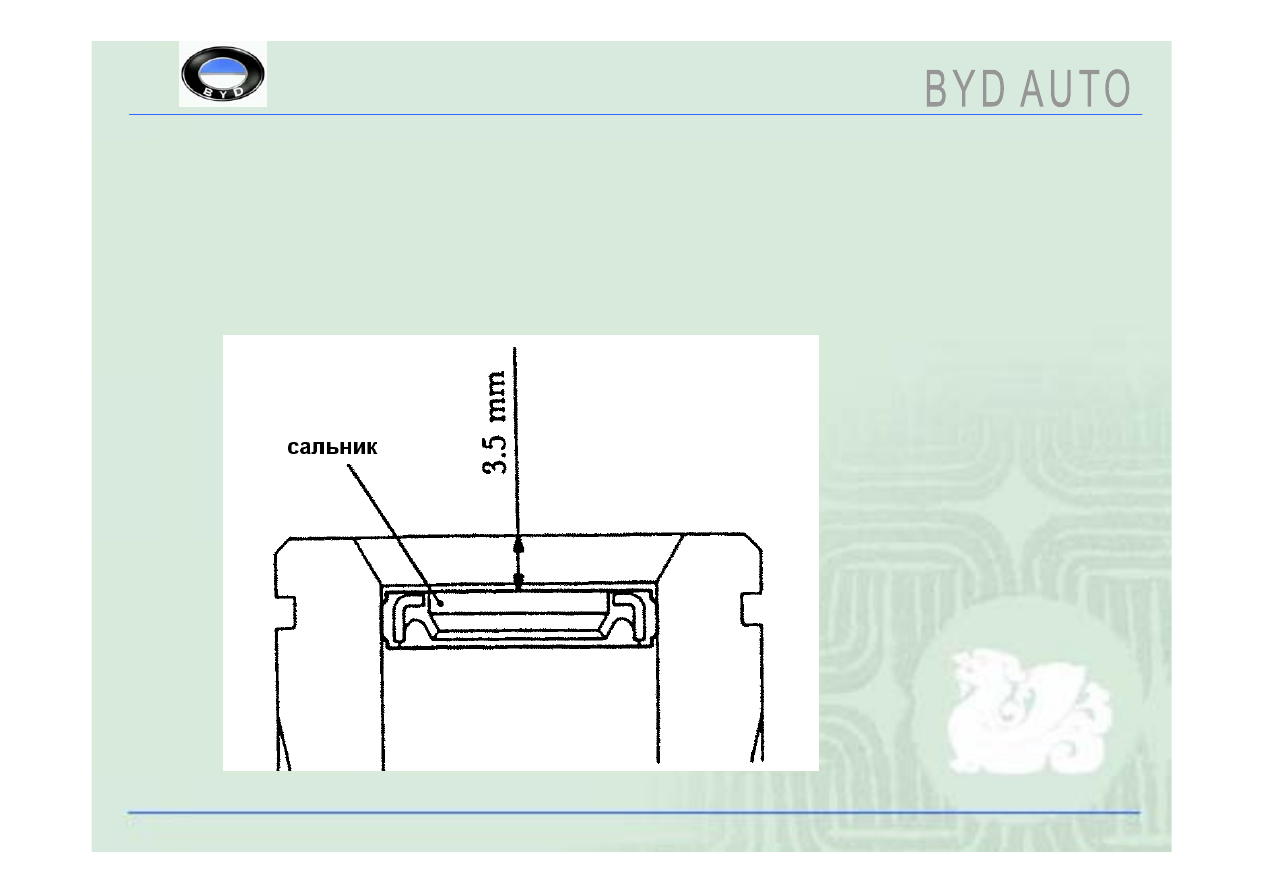

4.7.1. Установка сальника:

4. Техническое обслуживание коробки
переключения передач

„

4.7. Важнейшие моменты сборки входного вала коробки переключения передач

„

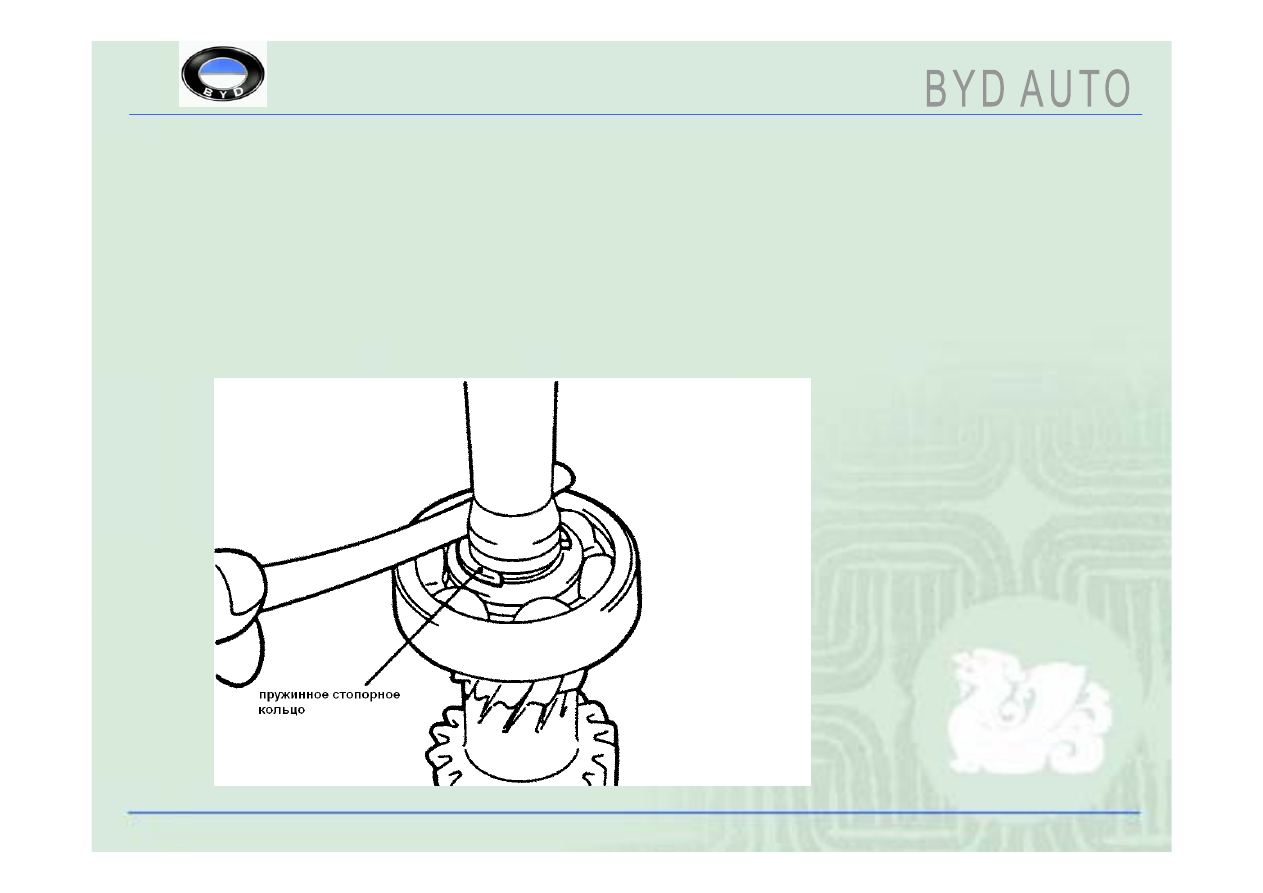

4.7.2. Установка пружинной стопорной шайбы

„

Выбрать и установить пружинную стопорную шайбу таким образом, чтобы величина

зазора переднего подшипника входного вала соответствовала диапазону

стандартных значений.

„

Стандартное значение: -0,01 – 0,12 мм.

4. Техническое обслуживание коробки
переключения передач

„

4.7. Важнейшие моменты сборки входного вала коробки переключения передач

„

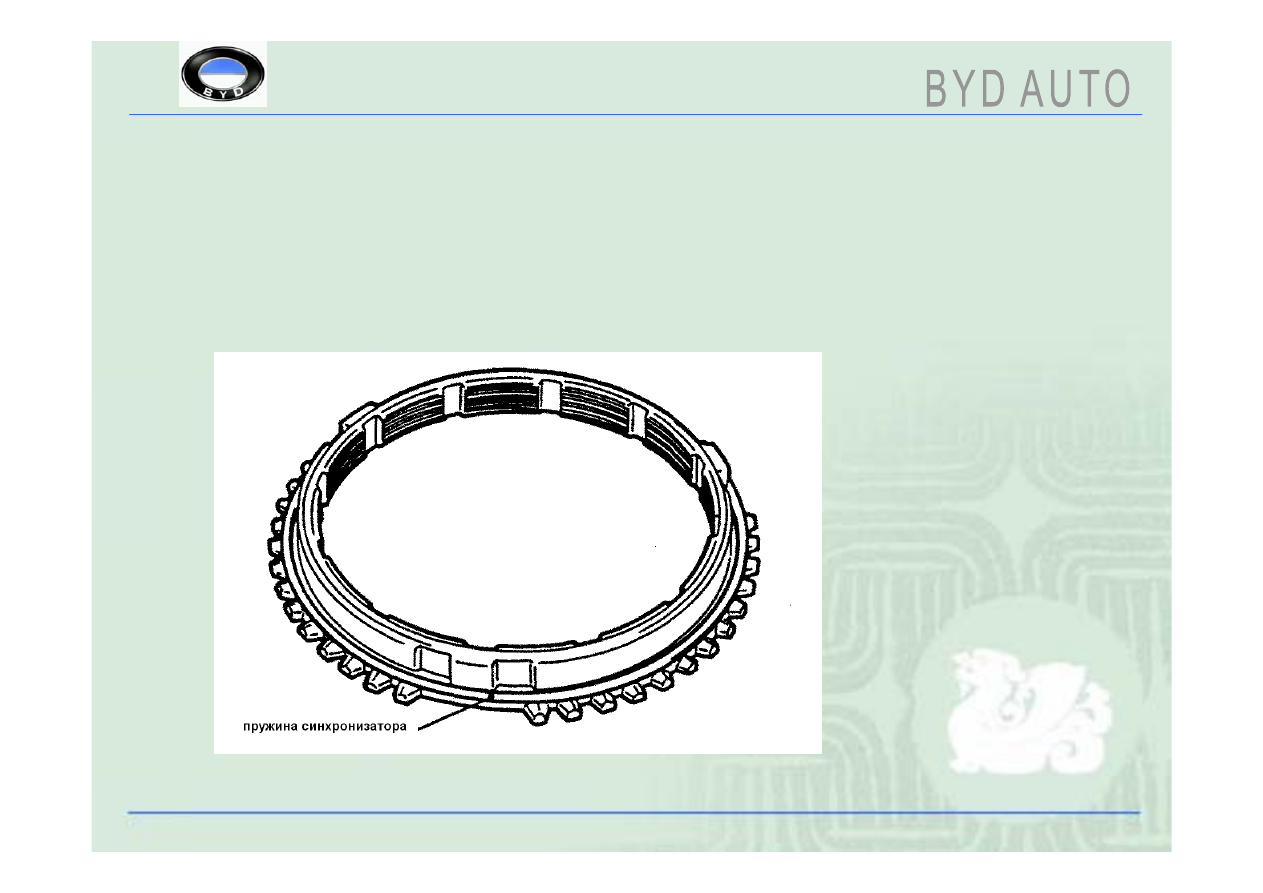

4.7.3. Установка пружины синхронизатора:

„

Установить пружину в месте, показанном на рисунке таким образом, чтобы она

находилась в месте установки зубчатого венца синхронизатора.

4. Техническое обслуживание коробки
переключения передач

„

4.7. Важнейшие моменты сборки входного вала коробки переключения передач

„

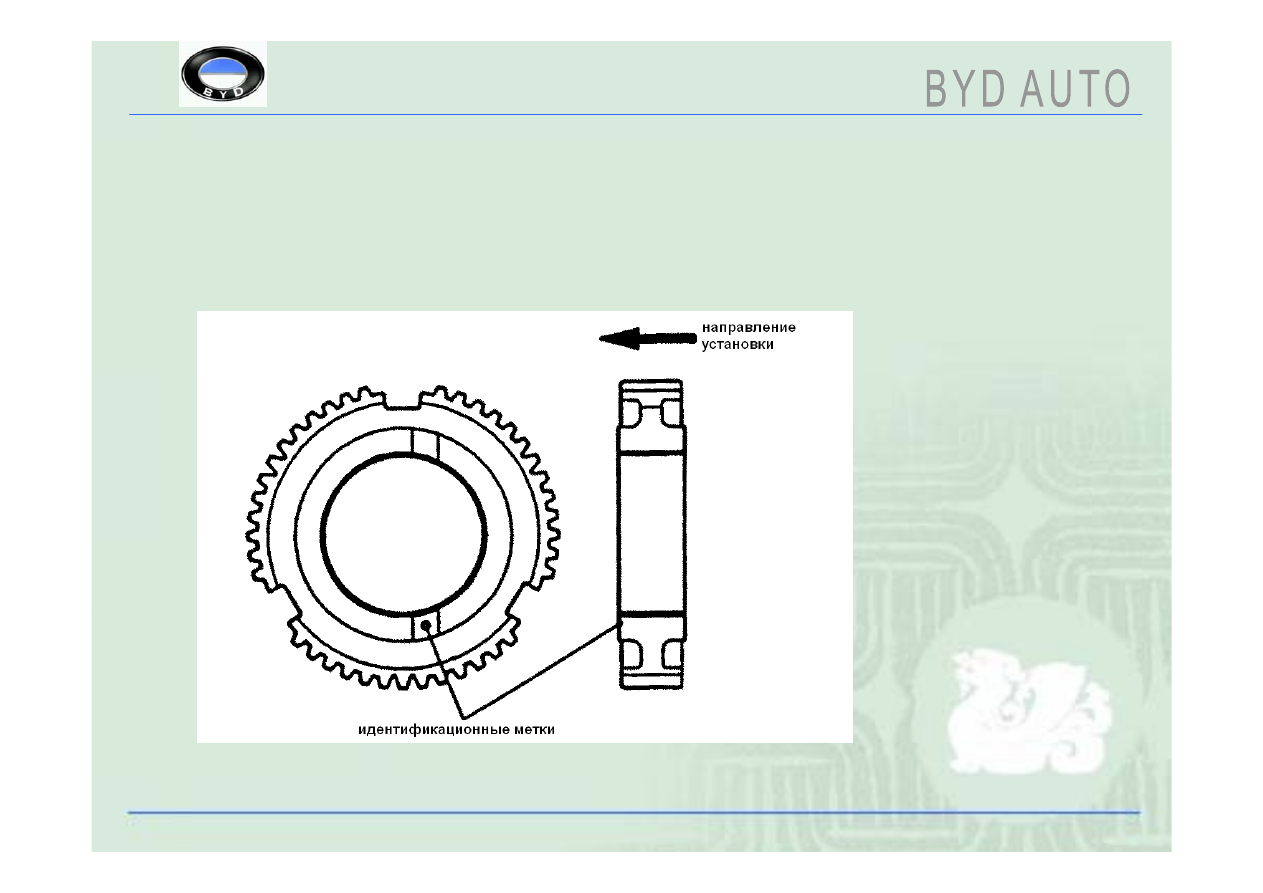

4.7.4. Установка шлицевой ступицы синхронизатора третьей, четвертой передачи:
