Автомобили BYD F3 и F3R. Руководство - часть 148





575

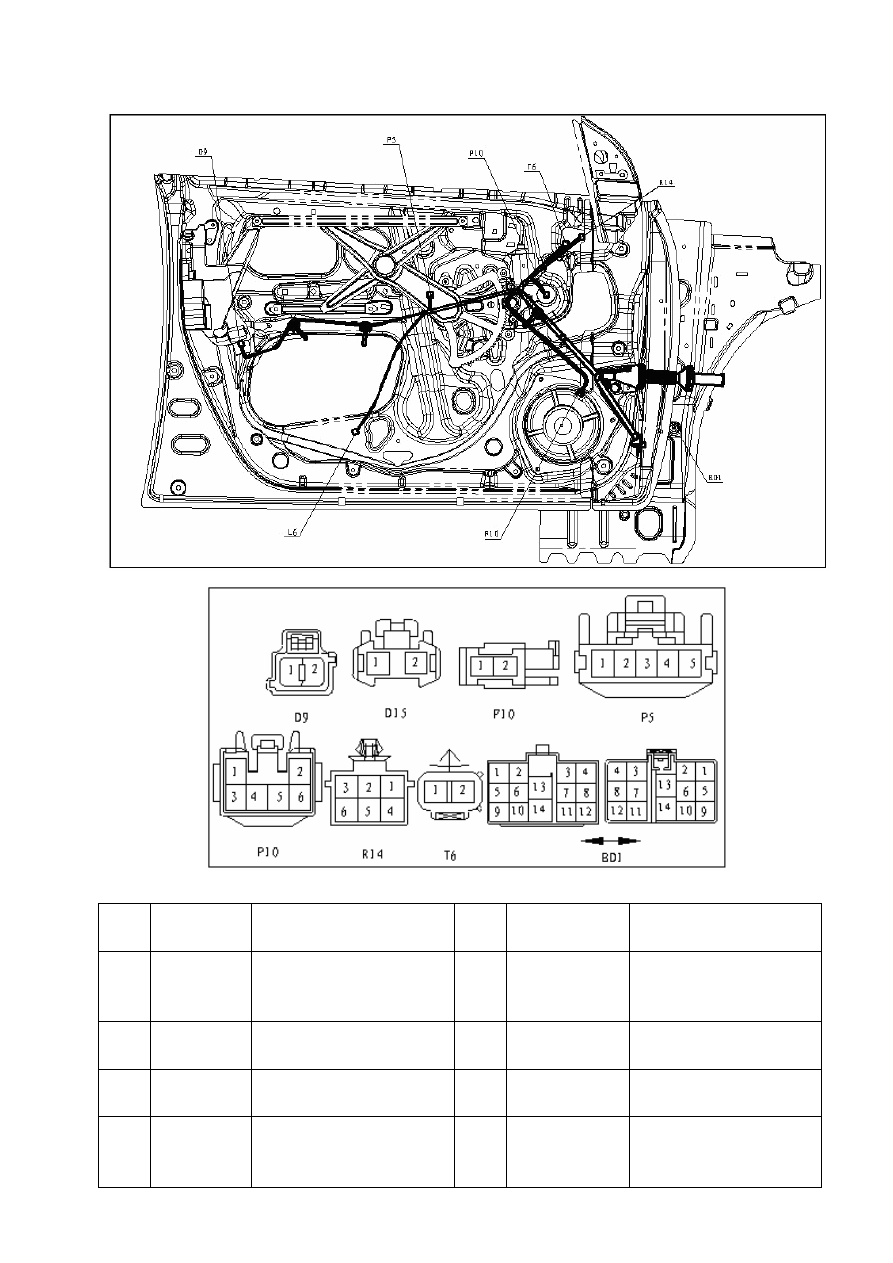

2.7. Кабельная шина, правая передняя дверь.





Рисунок 2-8.

Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

D9

DJ7021-2.2-21

Электропривод блокировки

замка правой передней двери

P10

DJ7061-2.3-2120

Электропривод

подъемника правого

переднего стекла в сборе

D15

7283-8123

Внутреннее освещение,

правая передняя дверь

R14

DJ7068-2.3-11

Электропривод правого

зеркала заднего обзора

F10

0443401

Динамик низкой частоты,

правая передняя дверь

T6

DJ7021-2.2-11

Динамик высокой частоты,

правая передняя дверь

P5

1300-3111

Переключатель подъемника

правого переднего стекла в

сборе

BD1

DJ7141-4.8/2.3-2

1

Кабельная шина,

приборная панель





576

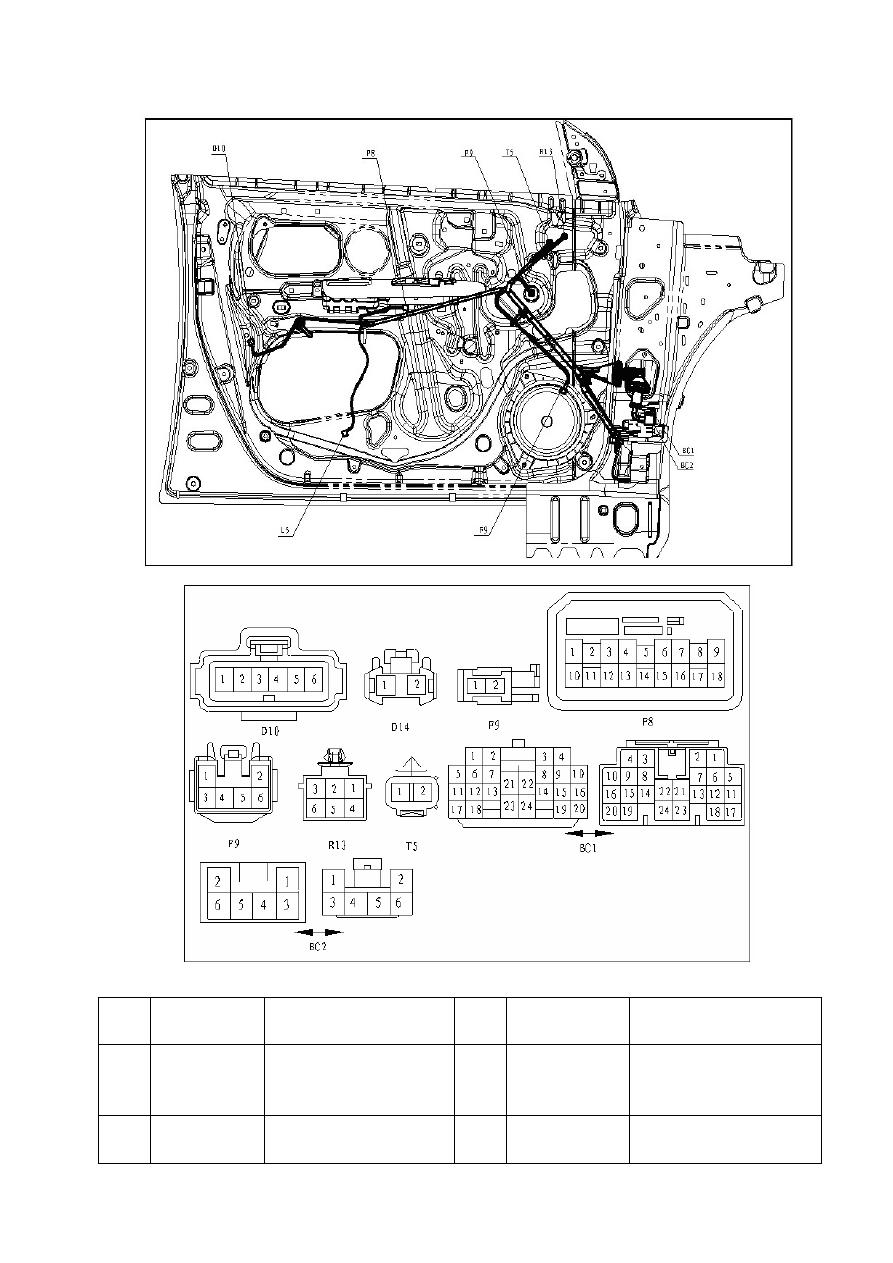

2.8. Кабельная шина, левая передняя дверь.





Рисунок 2-9

Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

D10

7283-1968-30

Электропривод

блокировки замка левой

передней двери

R13

DJ7068-2.3-11

Электропривод левого

зеркала заднего обзора

D14

7283-8123

Внутреннее освещение,

левая передняя дверь

T5

DJ7021-2.2-11

Динамик высокой частоты,

левая передняя дверь





577



Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

F9

0443401

Динамик низкой частоты,

левая передняя дверь

BC1

DJ7241-4.8/2.3-2

1

Кабельная шина,

приборная панель

P8

7283-7475

Переключатель

подъемника левого

переднего стекла в сборе

BC2

DJ7061-2.3-21

Кабельная шина,

приборная панель

P9

DJ7061-2.3-21

20

Электропривод

подъемника левого

переднего стекла







2.9. Кабельная шина, правая задняя дверь.





Рисунок 2-10.





578



Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

D12

DJ7021-2.2-21

Электропривод

блокировки замка правой

задней двери

P12

DJ7061-2.3-2120

Электропривод

подъемника правого

заднего стекла

P7

1300-3111

Переключатель

подъемника правого

заднего стекла

BB1

DJ7141-4.8/2.3-21

Кабельная шина,

приборная панель

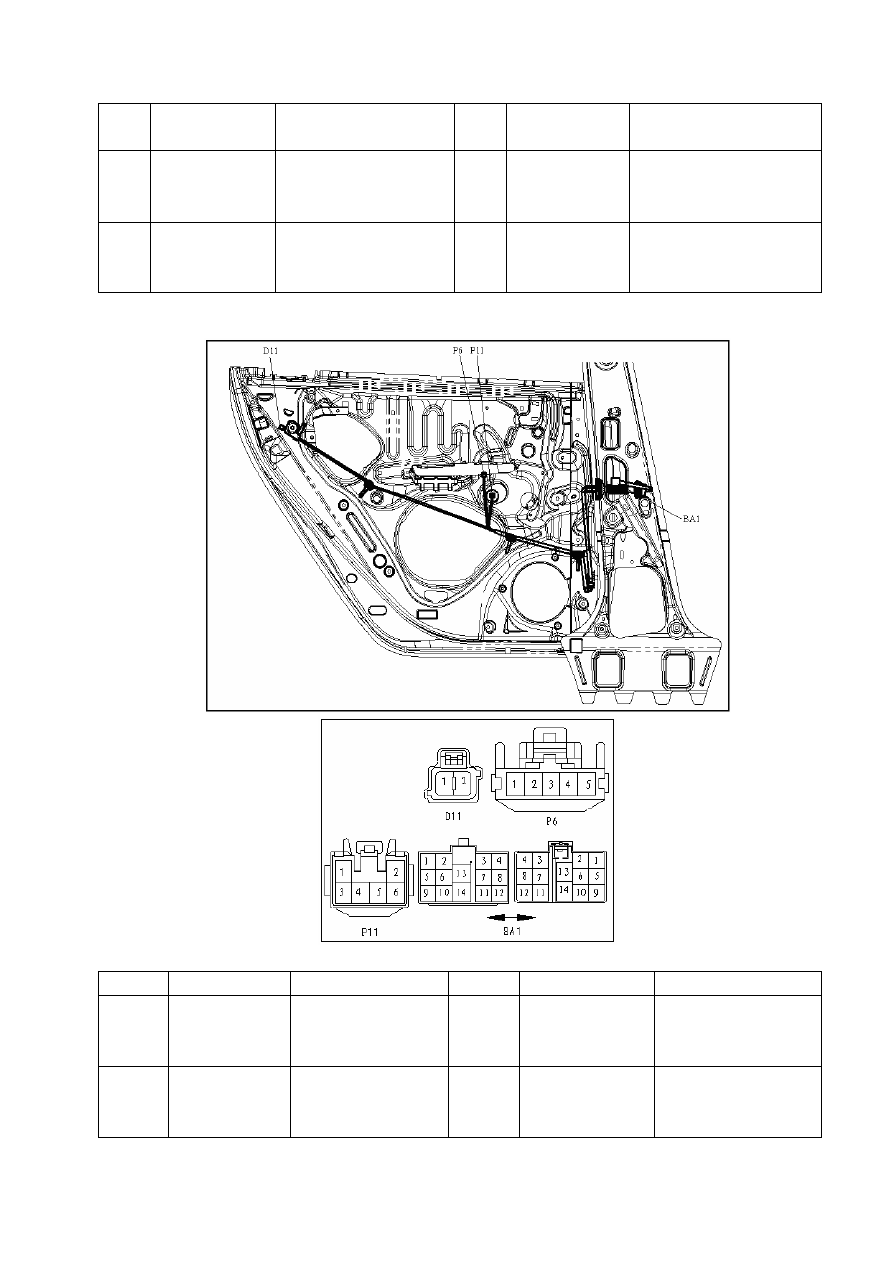

2.10. Кабельная шина, левая задняя дверь.





Рисунок 2-11.

Контакт

№ контакта

Подключение

Контакт

№ контакта

Подключение

D11

DJ7021-2.2-21

Электропривод

блокировки замка

левой задней двери

P11

DJ7061-2.3-2120

Электропривод

подъемника левого

заднего стекла

P6

1300-3111

Переключатель

подъемника левого

заднего стекла

BA1

DJ7141-4.8/2.3-21

Кабельная шина, пол

кузова
