239

7.2. Код неисправности C0012 и проверка цепи.

7.2.1. Проверка цепи.

  (См. рисунок 7-1).

7.2.2. Процедура проверки.

C0012-Отказ тормозного сигнала.

№

операции

Действия

Стандартные

результаты проверки

Да

Нет

1

Самодиагностика

Завершена или нет

Перейти к
следующей
операции

Перейти к
четвертой
операции

2

1. Испытания под нагрузкой,
аккумулятор.
2. Испытания под нагрузкой, система
электрооборудования.

10-14В

Перейти к
следующей
операции

Перейти к
пятой
операции

3

1. Установить ключ в замке
зажигания в положение 'OFF'.
2. Отсоединить разъем электронного
блока управления.
3. Измерить параметры между
контактом 1-A5 электронного блока
управления и массой, < 1 Ом.
4. Измерить напряжение между
контактом 46-A5 электронного блока
управления и массой, 10-14В.
5. Установить ключ в замке
зажигания в положение 'ON'.
6. Измерить напряжение между
контактом 16-A5 электронного блока
управления и массой, 10-14В.

Нормальное
состояние

Перейти к
восьмой
операции

Перейти к
шестой
операции

4

Проверить состояние проводки
цепей, включить самодиагностику
системы.

Завершена или нет

Перейти к
первой
операции

Проверить

5

Устранить неисправности в системе
аккумулятора.

Нормальное
состояние

Перейти к
десятой
операции

Перейти к
третьей
операции

6

Отремонтировать проводку или
разъем.

Нормальное
состояние

Перейти к
десятой
операции

Перейти к
следующей
операции

7

Проверить и устранить причины
высокого сопротивления между
отрицательным контактом
аккумулятора и проводным разъемом
1-А5 электронного блока
управления.

Нормальное
состояние

Перейти к
десятой
операции

Перейти к
следующей
операции

8

Проверить сопротивление контакта
25-A5 электронного блока
управления.

Нормальное
состояние

Перейти к
десятой
операции

Перейти к
следующей
операции

9

Заменить электронный блок
управления.

Нормальное
состояние

Перейти к
следующей
операции

Заменить
индикатор.

10

Удалить код неисправности с
помощью диагностического прибора

Код заменен

Перейти к
первой
операции

Нормальное
состояние.













240

7.3. Код неисправности C0014 и проверка цепи.

7.3.1. Проверка цепи.



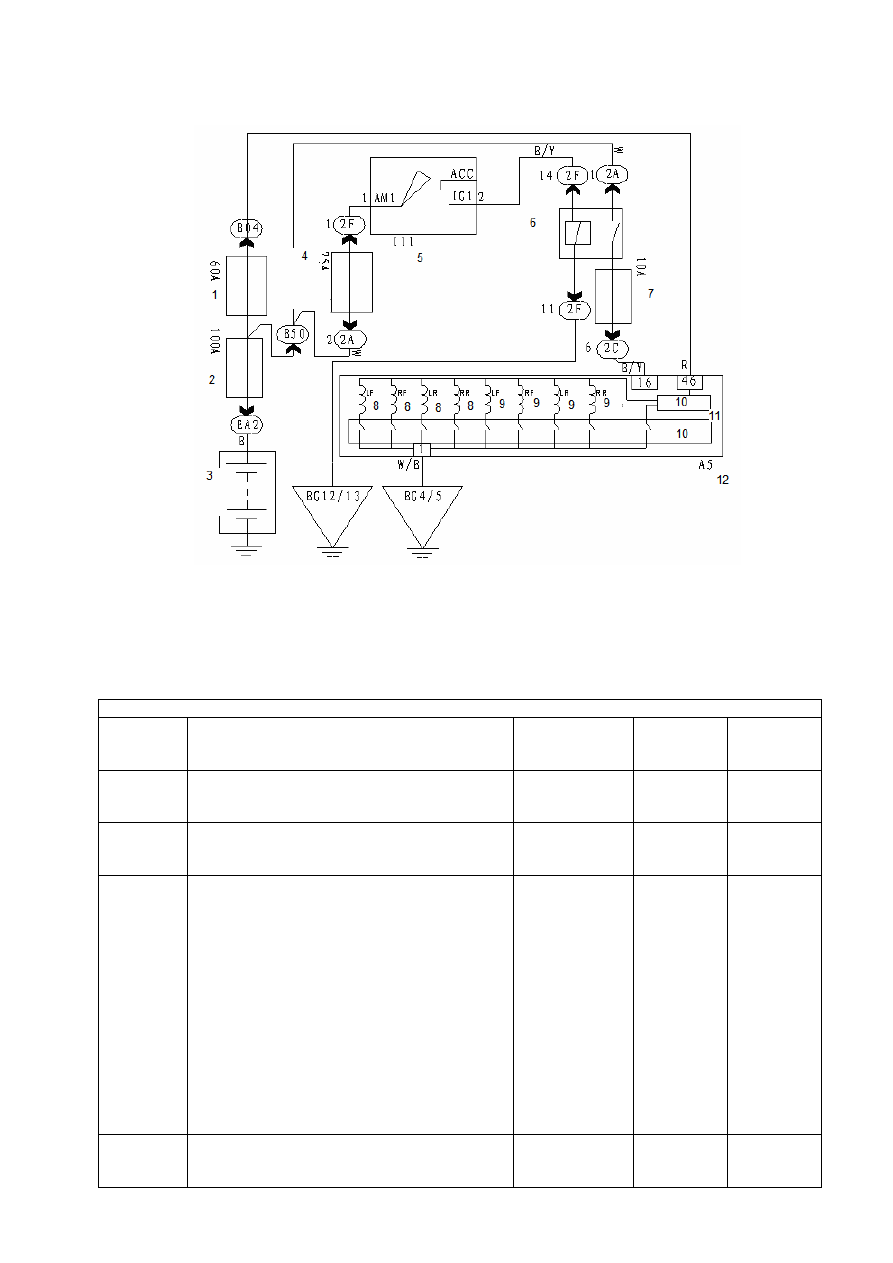

Рисунок 7-3.

1. Антиблокировочная система. 2. Электропитание. 3. Аккумулятор. 4. Замок зажигания, #1, электропитание. 5.

Замок зажигания. 6. Зажигание #1. 7. Электронный блок управления. 8. Наращивание давления. 9. Сброс

давления. 10. Состояние. 11. Системное реле. 12. Электронный блок управления.

7.3.2. Процедура проверки.

C0014 - замыкание реле или разрыв цепи обмотки антиблокировочной системы.

№

операции

Действия

Стандартные

результаты

проверки

Да

Нет

1

Самодиагностика

Завершена или
нет

Перейти к
следующей
операции

Перейти к
четвертой
операции

2

1. Испытания под нагрузкой, аккумулятор.
2. Испытания под нагрузкой, система
электрооборудования.

10-14В

Перейти к
следующей
операции

Перейти к
пятой
операции

3

1. Установить ключ в замке зажигания в
положение 'OFF'.
2. Отсоединить разъем электронного блока
управления.
3. Измерить параметры между контактом 1-A5
электронного блока управления и массой, < 1
Ом.
4. Измерить напряжение между контактом
46-A5 электронного блока управления и массой,
10-14В.
5. Установить ключ в замке зажигания в
положение 'ON'.
6. Измерить напряжение между контактом
16-A5 электронного блока управления и массой,
10-14В.

Нормальное
состояние

Перейти к
девятой
операции

Перейти к
шестой
операции

4

Тестирование цепи диагностики

Завершена или
нет

Перейти к
первой
операции

Проверить



241

№

операции

Действия

Стандартные

результаты

проверки

Да

Нет

5

Отремонтировать аккумулятор или систему
электрооборудования

Нормальное
состояние

Перейти к
десятой
операции

Перейти к
третьей
операции

6

Отремонтировать проводку или разъем.

Нормальное
состояние

Перейти к
десятой
операции

Перейти к
следующей
операции

7

Проверить и устранить причины высокого
сопротивления между отрицательным
контактом аккумулятора и проводным разъемом
1-А5 электронного блока управления.

Нормальное
состояние

Перейти к
десятой
операции

Перейти к
следующей
операции

8

Проверить и устранить причины высокого
сопротивления, контакты 16, 46-A5
электронного блока управления

Нормальное
состояние

Перейти к
десятой
операции

Перейти к
следующей
операции

9

Заменить электронный блок управления.

Нормальное
состояние

Перейти к
следующей
операции



10

Удалить код неисправности с помощью
диагностического прибора

Код
неисправности
заменен

Перейти к
первой
операции

Нормально
е состояние

7.4. Код неисправности C0014 и проверка цепи.

7.4.1. Проверка цепи.



Рисунок 7-4.

1. Гидравлический блок управления. 2. Твердотельный. 3. Электронный блок управления.

7.4.2. Процедура проверки.

C0017 – разрыв цепи электропривода насоса антиблокировочной системы.

№

операции

Действия

Стандартные

результаты

проверки

Да

Нет

1

Процедура самодиагностики

Завершена
или нет

Перейти к
следующей
операции

Перейти к
четвертой
операции

2

1. Установить ключ в замке зажигания в
положение 'OFF'.
2. Отсоединить разъем электронного блока
управления.
3. Измерить параметры между контактами 1,
31-A5 электронного блока управления и массой,
< 1 Ом.
4. Измерить напряжение между контактом 46-A5
электронного блока управления и массой, 10-14В.

Нормальное
состояние

Перейти к
пятой
операции

Перейти к
следующей
операции

3

Проверить и устранить причины высокого
сопротивления между отрицательным контактом
аккумулятора и проводным разъемом 46-А5
электронного блока управления.

Нормальное
состояние

Перейти к
шестой
операции

Перейти к
пятой
операции



242



№

операции

Действия

Стандартные

результаты

проверки

Да

Нет

4

Тестирование цепи диагностики

Завершена
или нет

Перейти к
первой
операции

Проверить

5

Заменить электронный блок управления.

Нормальное
состояние

Перейти к
следующей
операции



6

Удалить код неисправности с помощью
диагностического прибора

Код
неисправност
и

Перейти к
первой
операции

Нормально
е состояние

7.5. Код неисправности C0018 и проверка цепи.

7.5.1. Проверка цепи.

  (См. рисунок 7-4).

7.5.2. Процедура проверки.

C0018 - Короткое замыкание между электроприводом насоса антиблокировочной системы и аккумулятором
или разрыв цепи между тормозным насосом и массой.

№

операции

Действия

Стандартные

результаты

проверки

Да

Нет

1

Процедура самодиагностики

Завершена
или нет

Перейти к
следующей
операции

Перейти к
шестой
операции

2

1. Установить ключ в замке зажигания в
положение 'OFF'.
2. Отсоединить разъем электронного блока
управления.
3. Измерить параметры между контактами 1,
31-A5 электронного блока управления и массой,
< 1 Ом.
4. Измерить напряжение между контактом 46-A5
электронного блока управления и массой, 10-14В.

Нормальное
состояние

Перейти к
следующей
операции

Перейти к
седьмой
операции

3

1. Отсоединить электронный блок управления от
гидравлического блока управления.
3. Проверить разъем между электронным блоком
управления и гидравлическим блоком управления
на предмет наличия повреждений, образования
коррозии, неправильного соединения или утечки
тормозной жидкости.

Нормальное
состояние

Перейти к
шестой
операции

Перейти к
девятой
операции

4

Измерить полное сопротивление между
контактами 1 и 2 гидравлического блока
управления.

<2 Ом

Перейти к
седьмой
операции

Перейти к
десятой
операции

5

Заменить электронный блок управления.

Нормальное
состояние

Перейти к
11-ой
операции

Перейти к
следующей
операции

6

Тестирование цепи диагностики.

Завершено
или нет

Перейти к
первой
операции

Проверить

7

Проверить наличие разрыва цепи между
контактом 31-A5 электронного блока управления
и массой.

Нормальное
состояние

Перейти к
11-ой
операции

Перейти к
следующей
операции

8

Отремонтировать соединение с массой.

Нормальное
состояние

Перейти к
11-ой
операции

Перейти к
следующей
операции
