Раздел 3. BYD F3, F3-R. Электронный блок управления подушками безопасности.
3.1. Электрическое напряжение контактов разъема:
|
№ контакта |
Цвет провода |
Обозначение контакта |
Описание контакта |
Стандартные параметры |
|
|
1 |
Коричневый |
K |
Провод диагностики системы |
Прямоугольный сигнал вывода (см. описание кодов диагностики неисправностей) |
|
|
3 |
Оранжевый / зеленый |
RLP- |
Сигнал на привод механизма предварительного натяжения ремня безопасности водителя |
Нормальный ток в цепи привода 1,5А-2,0А |
|
|
4 |
Оранжевый / белый |
RLP+ |
|||
|
6 |
Оранжевый / черный |
RRP- |
Сигнал на привод механизма предварительного натяжения ремня безопасности пассажира на переднем кресле |
Нормальный ток в цепи привода 1,5А-2,0А |
|
|
7 |
Оранжевый / красный |
RRP+ |
|||
|
8 |
Белый / черный |
G1 |
Провод заземления |
Сопротивление между кузовом и контактом <1 Ом |
|
|
9 |
Белый / черный |
G2 |
Провод заземления |
Сопротивление между кузовом и контактом <0,5 Ом |
|
|
10 |
Желтый / черный |
DA– |
Сигнал активации модуля подушек безопасности со стороны водителя |
Нормальный ток в цепи привода 1,5А-2,0А |
|
|
11 |
Желтый / красный |
DA+ |
|||
|
13 |
Желтый / зеленый |
PA– |
Сигнал активации модуля подушек безопасности со стороны пассажира |
Нормальный ток в цепи привода 1,5А-2,0А |
|
|
14 |
Желтый / белый |
PA+ |
|||
|
15 |
Фиолетовый / белый |
SP |
Ввод сигнала скорости |
Импульсный сигнал (см. описание вывода A10 комбинированного блока приборов) |
|
|
16 |
Белый / черный |
G2 |
Провод заземления |
Сопротивление между кузовом и контактом <0,5 Ом |
|
|
23 |
Черный / желтый |
LA |
Аварийный индикатор системы подушек безопасности |
Прямоугольный сигнал вывода (см. описание кодов диагностики неисправностей) |
|
|
25 |
Черный / желтый |
PW |
Провод электропитания |
Если установить ключ в замке зажигания в положение 'ON' – 10-14В |
3.2. BYD F3, F3-R. Определение контактов разъема системы вспомогательных устройств безопасности и кабельной шины автомобиля.

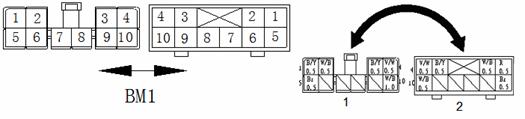

1. Разъем со стороны кабельной шины. 2. Разъем со стороны системы подушек безопасности.
|
Проверяемый контакт |
Цвет провода |
Описание контакта |
Условия проверки |
Стандартные параметры |
|
BM1–кузов |
Красный |
Ввод электропитания системы подушек безопасности |
Установить ключ в замке зажигания в положение 'ON', сигнал постоянный |
10-14 В |
|
BM2–кузов |
Белый / черный |
Провод заземления системы подушек безопасности |
Постоянно |
<1 Ом |
|
BM3–кузов |
Черный / желтый |
Аварийный индикатор системы подушек безопасности |
Ключ в замке зажигания в положении 'ON' – отказ системы |
Прямоугольный сигнал вывода (коды диагностики неисправностей) |
|
BM4–кузов |
Фиолетовый / белый |
Ввод сигнала скорости |
Движение автомобиля, сигнал постоянный |
Вводный импульсный сигнал |
|
BM5–кузов |
Коричневый |
Провод диагностики системы |
Ключ в замке зажигания в положении 'ON' – отказ системы |
Прямоугольный сигнал вывода (коды диагностики неисправностей) |
|
BM10–кузов |
Белый / черный |
Провод заземления системы подушек безопасности |
Постоянно |
<0,5 Ом |
